没有解决的问题做法【弯曲格子面】

看到一个求助帖：
关于下面这个面的做法

http://www.xuexiniu.com/thread-97004-1-1.html
论坛里面已经有牛友做出来，但是没有详细做法：
看了坛友的思路，加上自己的尝试，试着把做法写一下给大家：

最后效果

参考原帖中坛友的思路，借用一个椭圆球来构建这个面：
一、在0,0,0位置先绘制一个圆，然后在俯视图中单轴缩放【此时可以确定一下自己需要的最后效果的弯曲程度】，来决定缩放的效果；
采用球体可以保证面上面是对称的（也可以采用椭圆球进行）

二、绘制一个正方形

三、分割曲面

四、这个地方是原帖中的做法：重建曲面，UV点为6×6，阶数为1，得到的效果：

得到的效果：

为何会这样呢？而不是想要的效果【这里可以不看，直接看下一个步骤的做法】
应该是椭圆面的UV线和最后的结果不一致

可以看到UV呈圆形排布，但是最后的图的UV应该是满足正常的XY的坐标排列方式的，那么下一步应该是构造一个UV的面【XY排列】

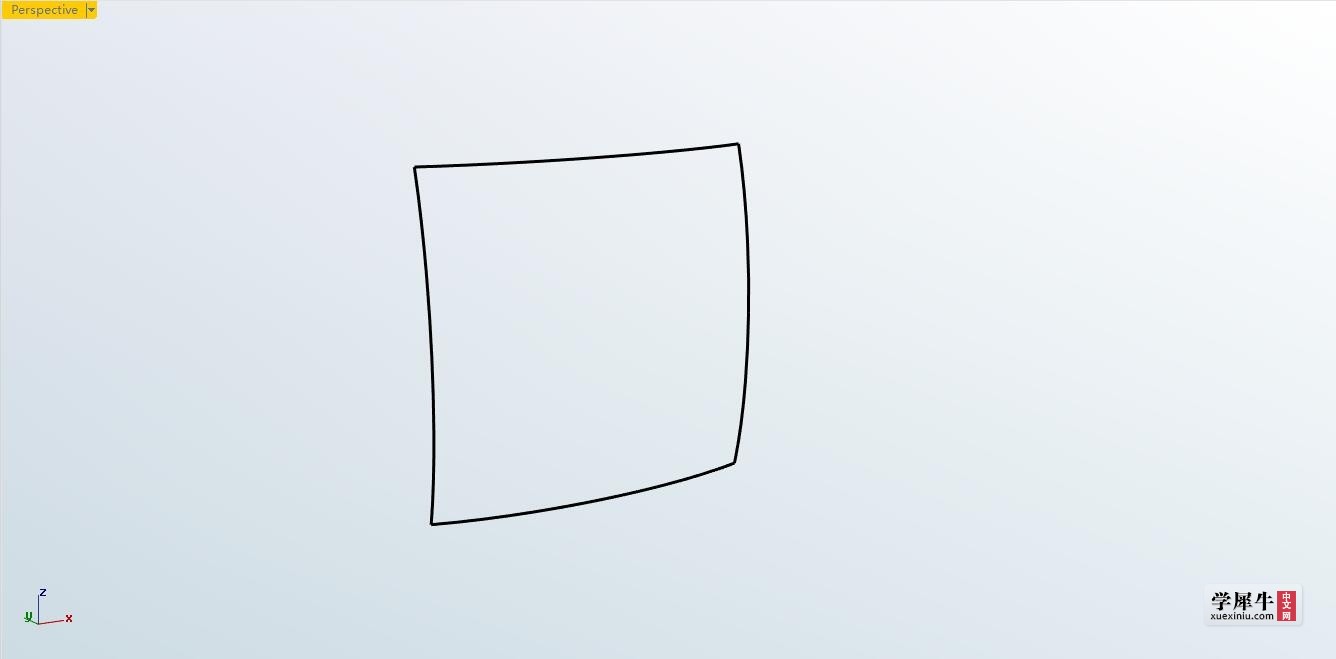

五、提取修剪的面的边缘线——构建一个uv正常的面

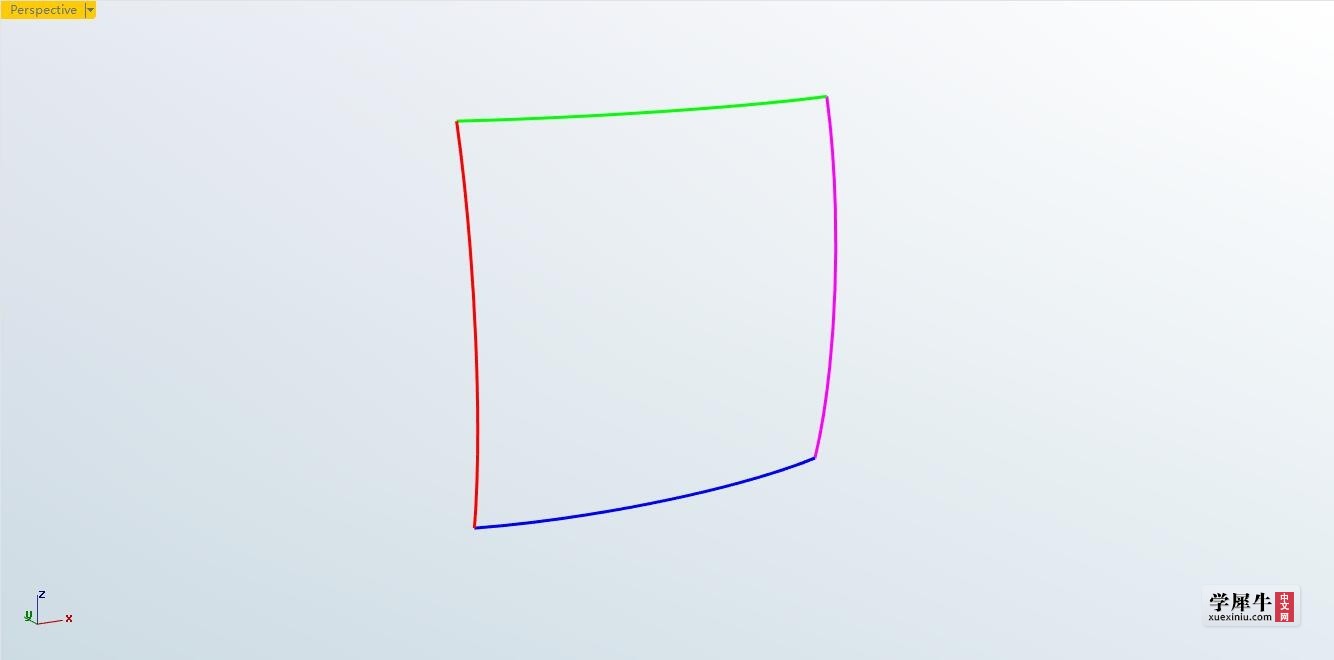

六、采用双轨建模

重建这四条曲线的属性（5点3阶+参数均匀化）

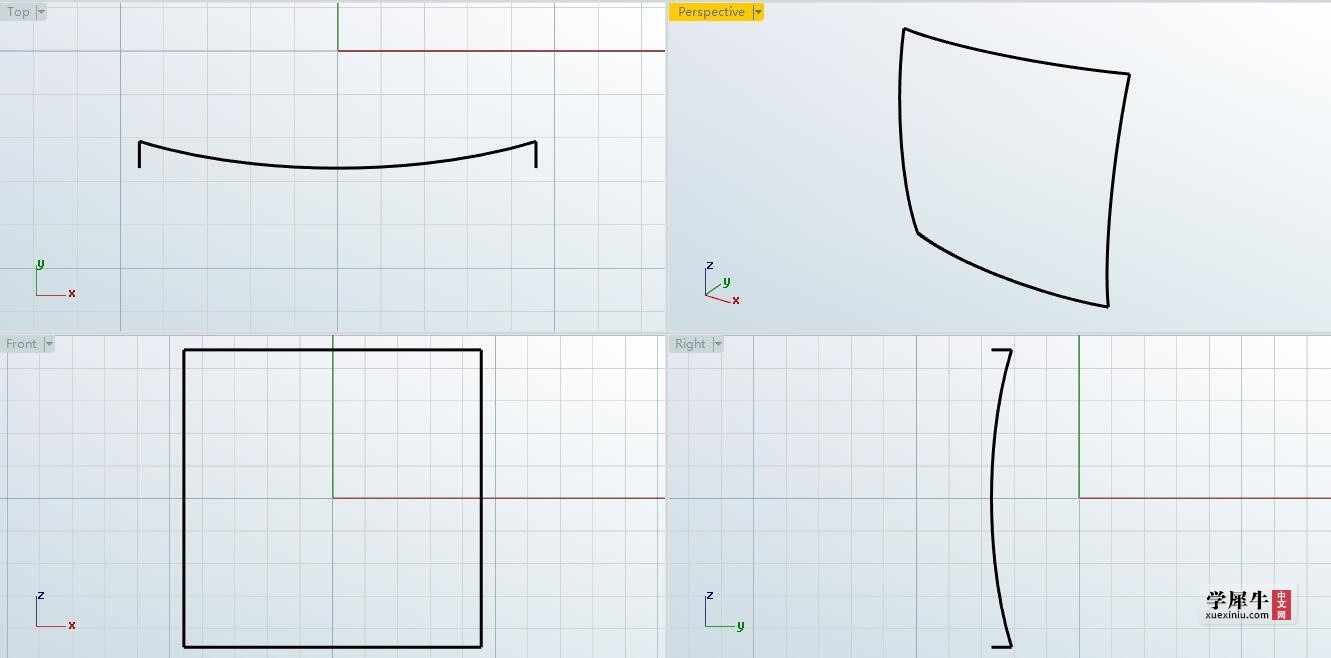

得到最简面

得到正常UV面

七、重建这个面，选择小人的图标

参数如下：

八、挤出这个面

倒角处理

炸开留下最前面的面

或者直接封盖处理

模型文件：
1r.3dm (709.82 KB, 下载次数: 101)

天偶尔会下雨 · | 发表于 2016-1-9 23:35:51

本帖最后由天偶尔会下雨于 2016-1-9 23:44 编辑

个人感觉有更简单的做法，发出来大家讨论。
像这样的造型可以不用去借其他的形体来裁剪，首先裁剪的本身就是个逼近命令，也不方便后期造型。

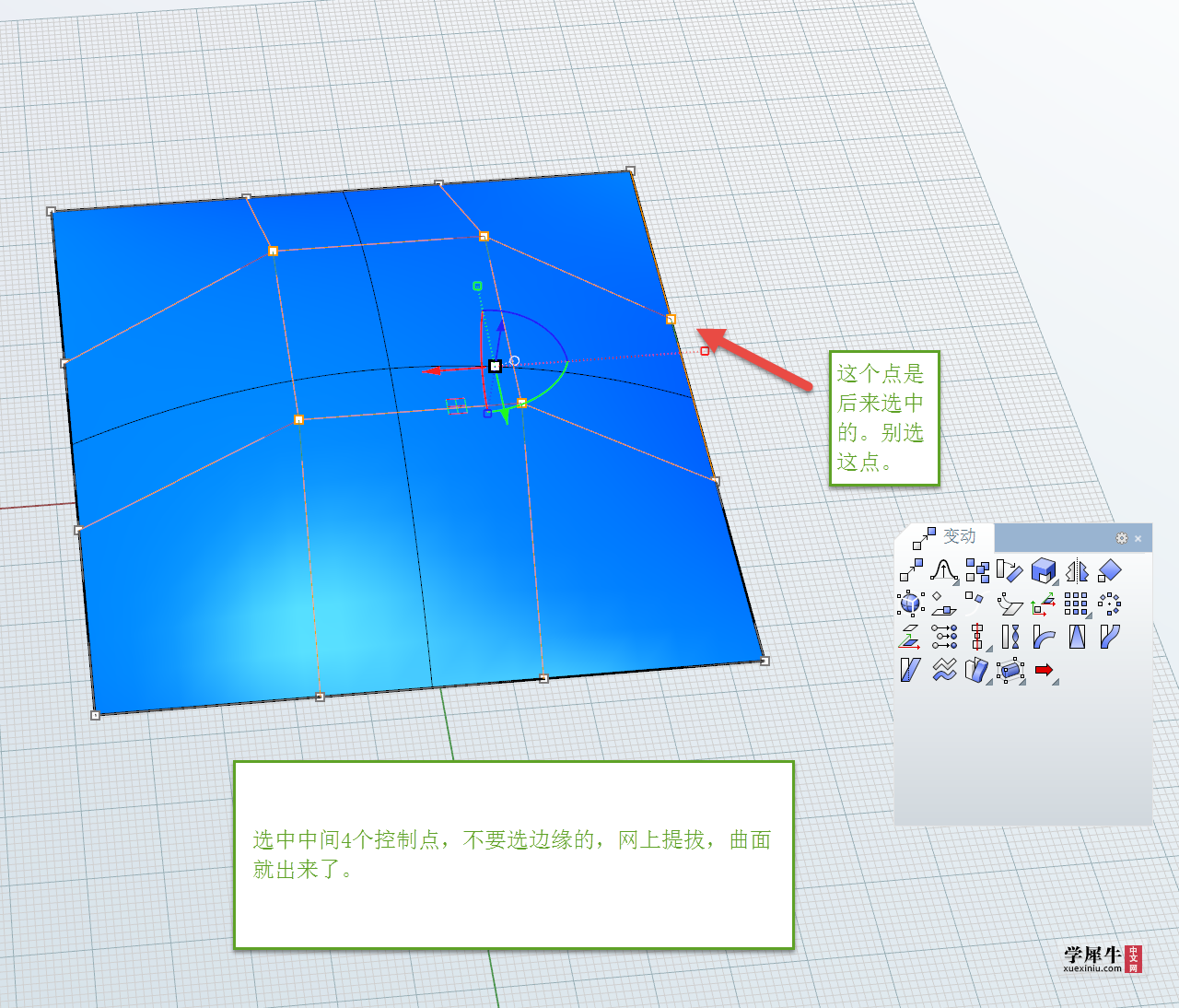

一般一个3阶的面是可以用控制点直接拉出造型来的。

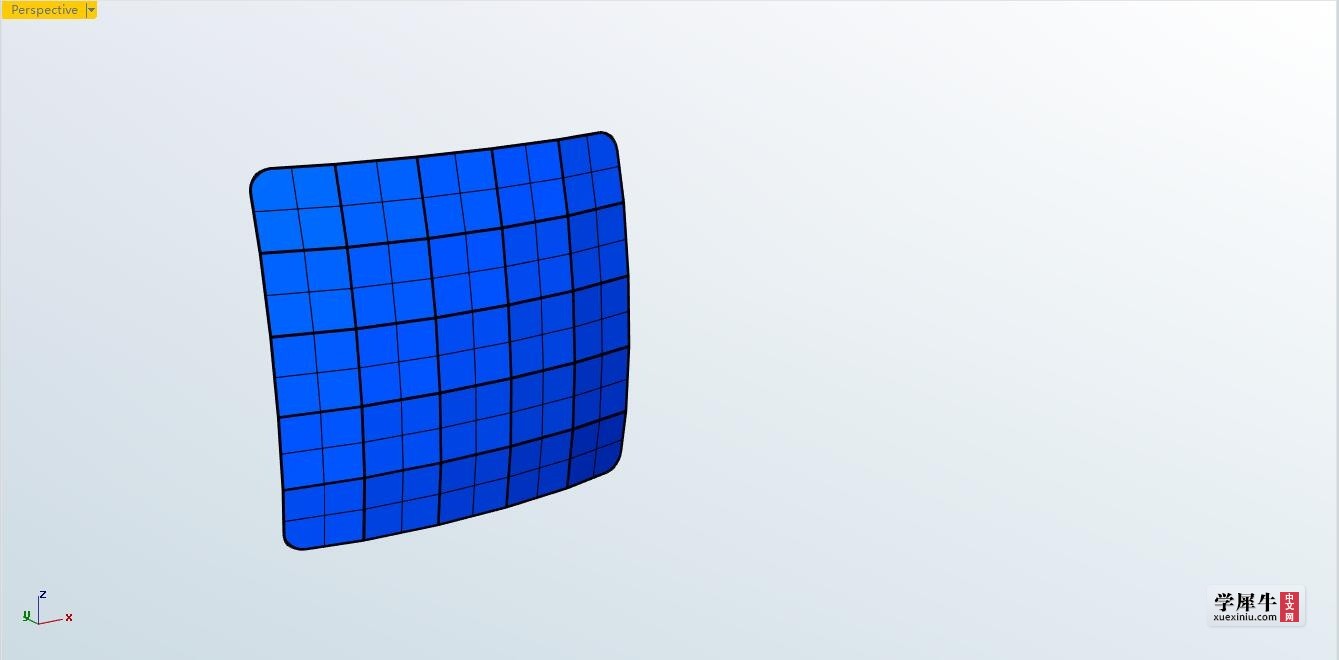

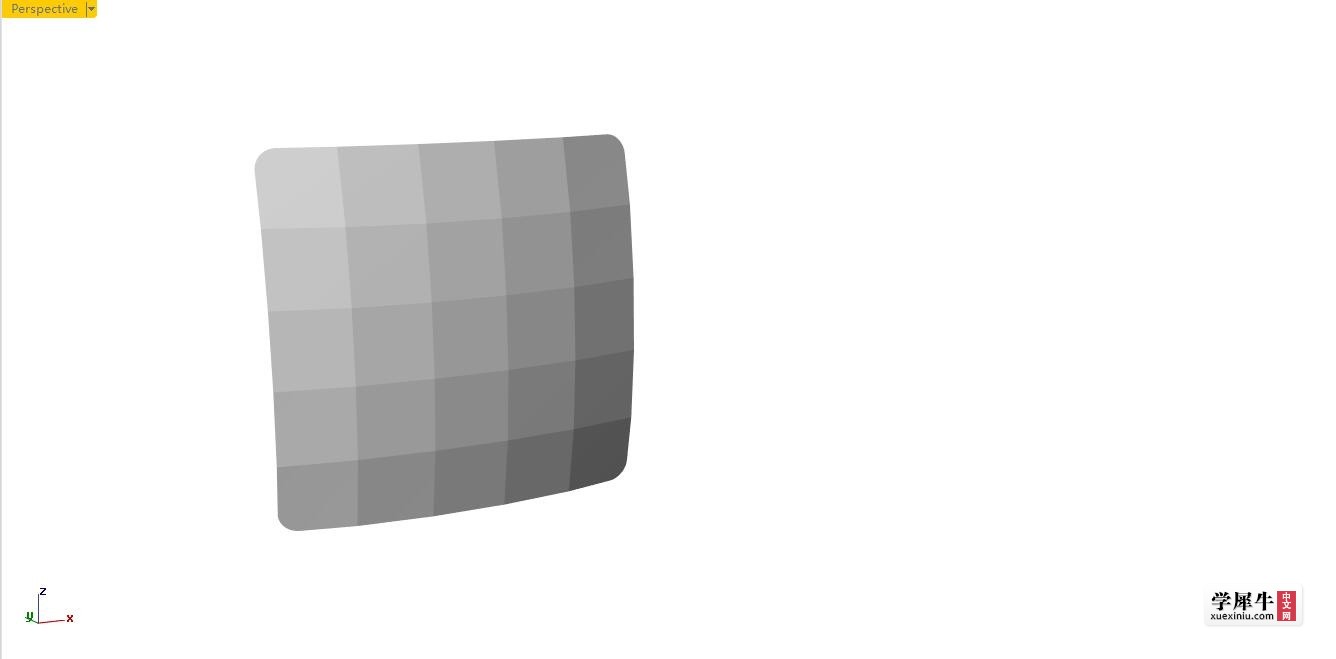

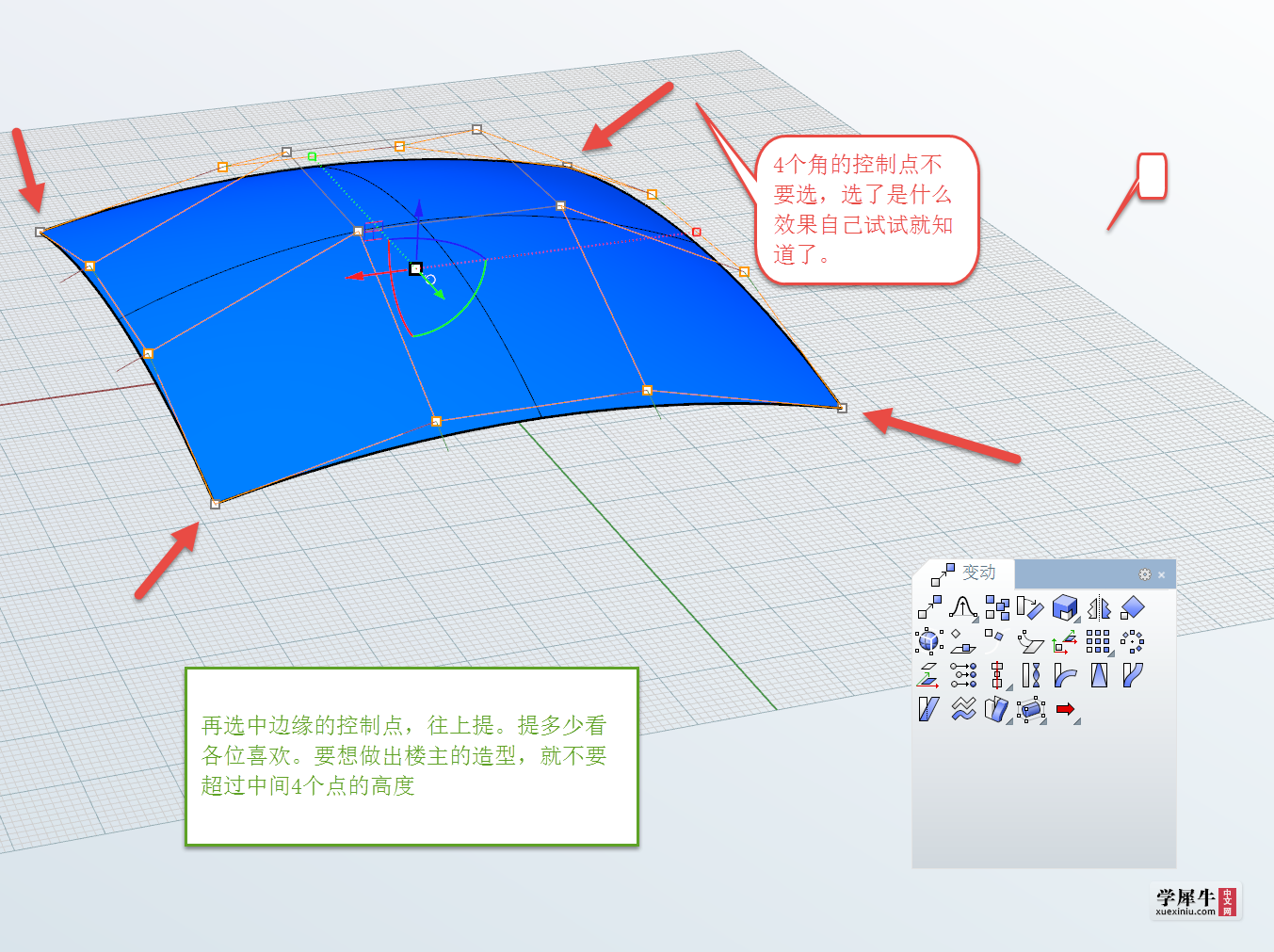

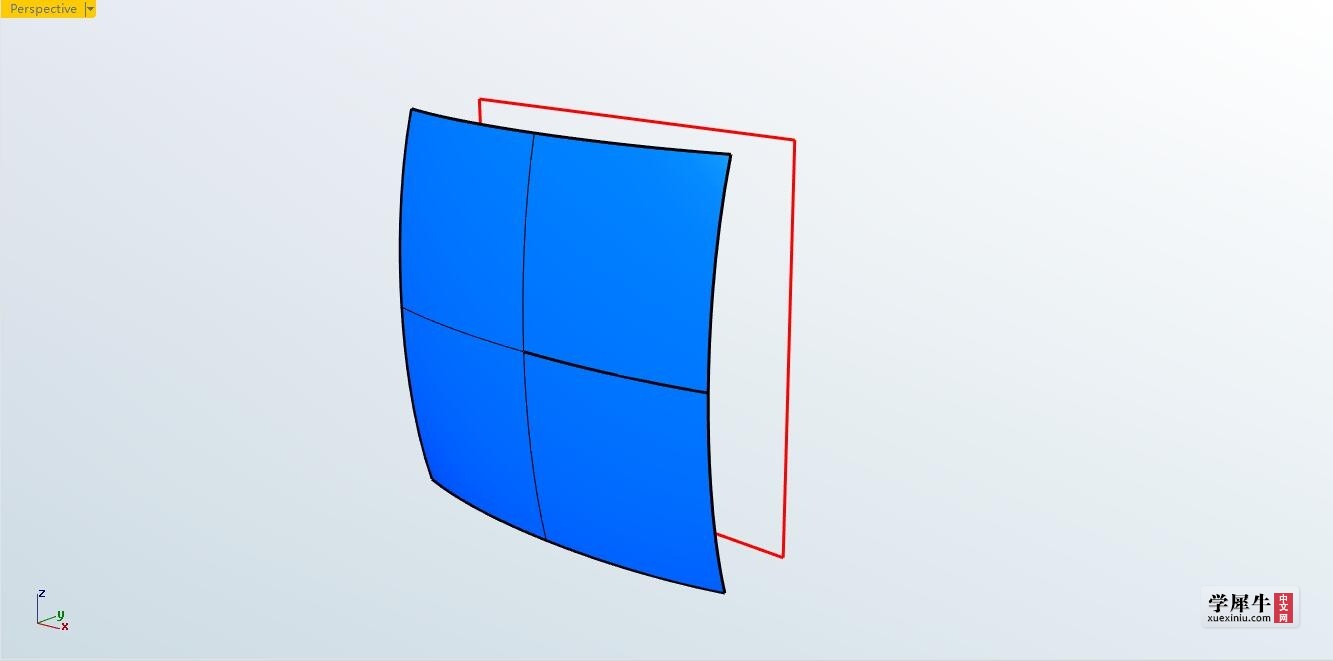

我只做了前面几步，后面应该就很简单了。
不知道为什么，图片不能按照我上次的选后顺序排列，大家从文件名123456来看吧。

2

〆瀦小贰° · | 发表于 2016-1-11 21:53:32

天偶尔会下雨发表于 2016-1-11 15:42
TS是上当了，RH这论坛也就只能学个入门，很多教得都不严谨，KS还好点。

哈哈还得靠自己好好研究现在ks的网校视频也可以找到免费的不过毕竟老师教比起我们自学的好很多

天偶尔会下雨 · | 发表于 2016-1-11 15:42:59

〆瀦小贰° 发表于 2016-1-11 12:24
是这样避免了裁剪的那个过程方便快捷谢谢分享学习了层主真有钱三个学习班都报了 ...

TS是上当了，RH这论坛也就只能学个入门，很多教得都不严谨，KS还好点。

/llM3_GTR · | 发表于 2016-1-6 15:26:05

厉害厉害

〆瀦小贰° · | 发表于 2016-1-6 16:07:43

/llM3_GTR 发表于 2016-1-6 15:26
厉害厉害

[s:111] 谢谢

淡淡swh · | 发表于 2016-1-7 10:41:34

谢谢楼主

〆瀦小贰° · | 发表于 2016-1-7 17:10:50

淡淡swh 发表于 2016-1-7 10:41
谢谢楼主

[s:111] 不谢

天偶尔会下雨 · | 发表于 2016-1-9 23:47:59

错别字有点多，笔记本打字有点不方便，多包涵。

〆瀦小贰° · | 发表于 2016-1-11 12:24:39

天偶尔会下雨发表于 2016-1-9 23:47
错别字有点多，笔记本打字有点不方便，多包涵。

是这样避免了裁剪的那个过程方便快捷谢谢分享学习了层主真有钱三个学习班都报了

吴了个邪 · | 发表于 2016-1-15 17:07:57

都是大神啊

1cu · | 发表于 2016-4-21 17:57:49

为何在rhino里面是对的，到keyshot就不是那样了，求大神指教！！！

klh7547050 · | 发表于 2016-4-21 18:15:58

1cu 发表于 2016-4-21 17:57
为何在rhino里面是对的，到keyshot就不是那样了，求大神指教！！！

不太明显而已

1cu · | 发表于 2016-4-22 09:12:27

klh7547050 发表于 2016-4-21 18:15
不太明显而已

横的都有，竖的就没有了，有办法解决吗？

klh7547050 · | 发表于 2016-4-22 09:16:46

1cu 发表于 2016-4-22 09:12
横的都有，竖的就没有了，有办法解决吗？

竖的也有啊能看出来一点，可能弧面不够弧:victory:

1cu · | 发表于 2016-4-22 10:35:52

1cu 发表于 2016-4-21 17:57
为何在rhino里面是对的，到keyshot就不是那样了，求大神指教！！！

原来换个材质就好了。:victory:

mR纹烙 · | 发表于 2016-4-22 10:56:28

面做出来了，但是怎么把它挤出变成实体？有没大神指点一下？

1cu · | 发表于 2016-4-22 11:08:19

mR纹烙发表于 2016-4-22 10:56
面做出来了，但是怎么把它挤出变成实体？有没大神指点一下？

曲面挤出就好了

1cu · | 发表于 2016-4-22 11:09:50

klh7547050 发表于 2016-4-22 09:16
竖的也有啊能看出来一点，可能弧面不够弧

换个材质，效果就出来了。

mR纹烙 · | 发表于 2016-4-22 12:31:13

1cu 发表于 2016-4-22 11:08
曲面挤出就好了

不知道哪个命令是曲面挤出，还望大神可以指点一下~

1cu · | 发表于 2016-4-22 13:26:24

mR纹烙发表于 2016-4-22 12:31
不知道哪个命令是曲面挤出，还望大神可以指点一下~

最后一个命令

mR纹烙 · | 发表于 2016-4-22 13:33:22

1cu 发表于 2016-4-22 13:26
最后一个命令

刚才自己摸索出来了，谢谢你:)

KS小新手 · | 发表于 2016-4-22 17:38:35

学习了！谢谢LZ

qiulan313 · | 发表于 2016-4-23 15:37:16

学习了！

吴小敌609 · | 发表于 2016-7-7 17:14:44

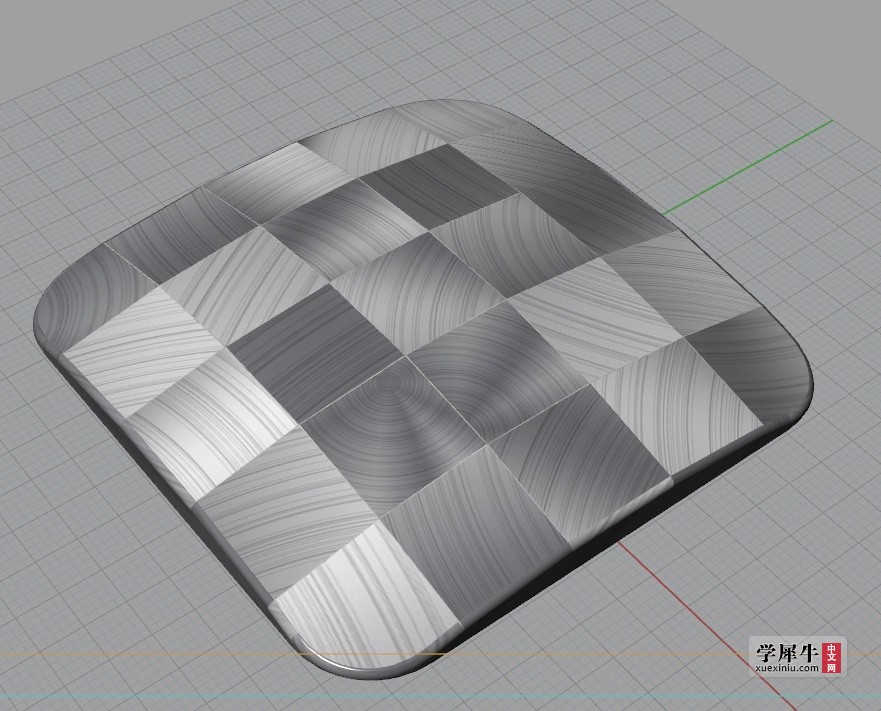

弯格子曲面练习建模

翔瑀 · | 发表于 2016-8-24 08:43:45

建立一個平面進行重建
用3*3*3的變形器就可以很簡單的做出來彎曲的效果
之後再擠出倒角就行了~
這是我的思路~

五十岚 · | 发表于 2016-9-2 11:36:30

其实这种方格元素的简洁创造方式可以衍生出许多的思想！！！！真是很棒，无私，伟大！

青丘那只狐 · | 发表于 2016-9-2 15:09:33

谢楼主分享，又学到了

12348694 · | 发表于 2016-9-3 17:59:28

怎么我做不出来了。

j2rry · | 发表于 2016-10-10 14:17:08

学习了，很好的纹理
