本帖最后由 乌龙 于 2016-6-14 17:36 编辑

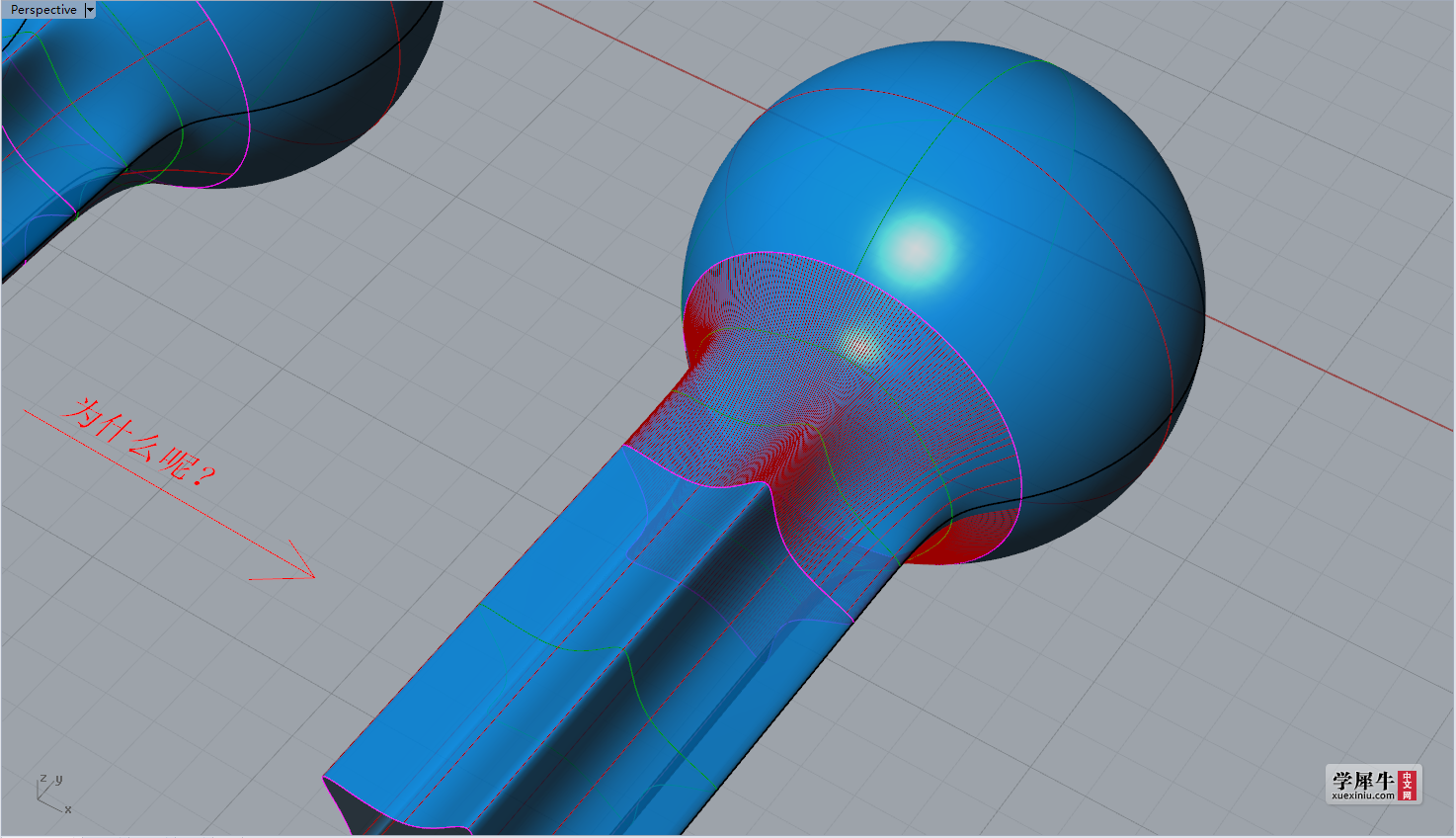

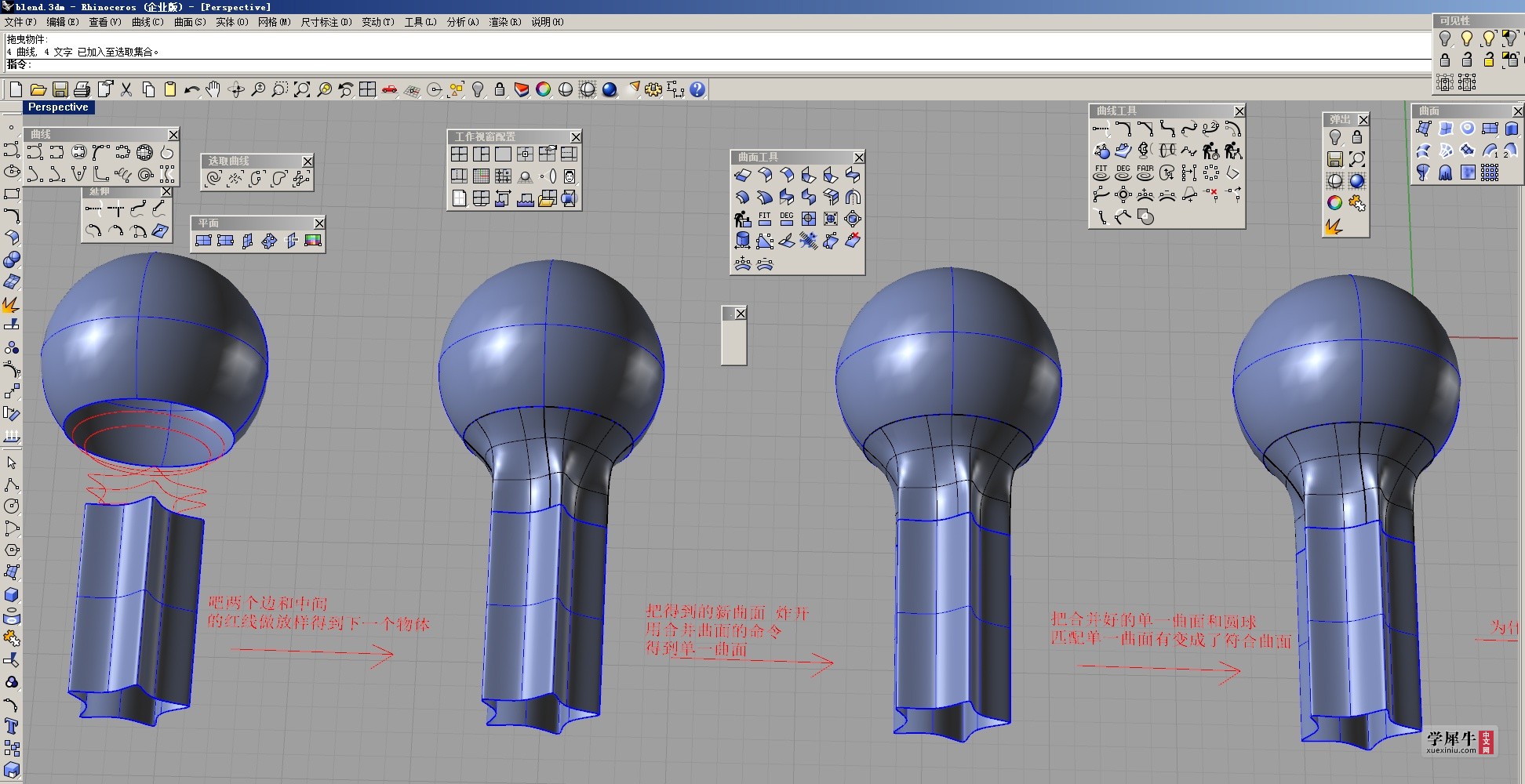

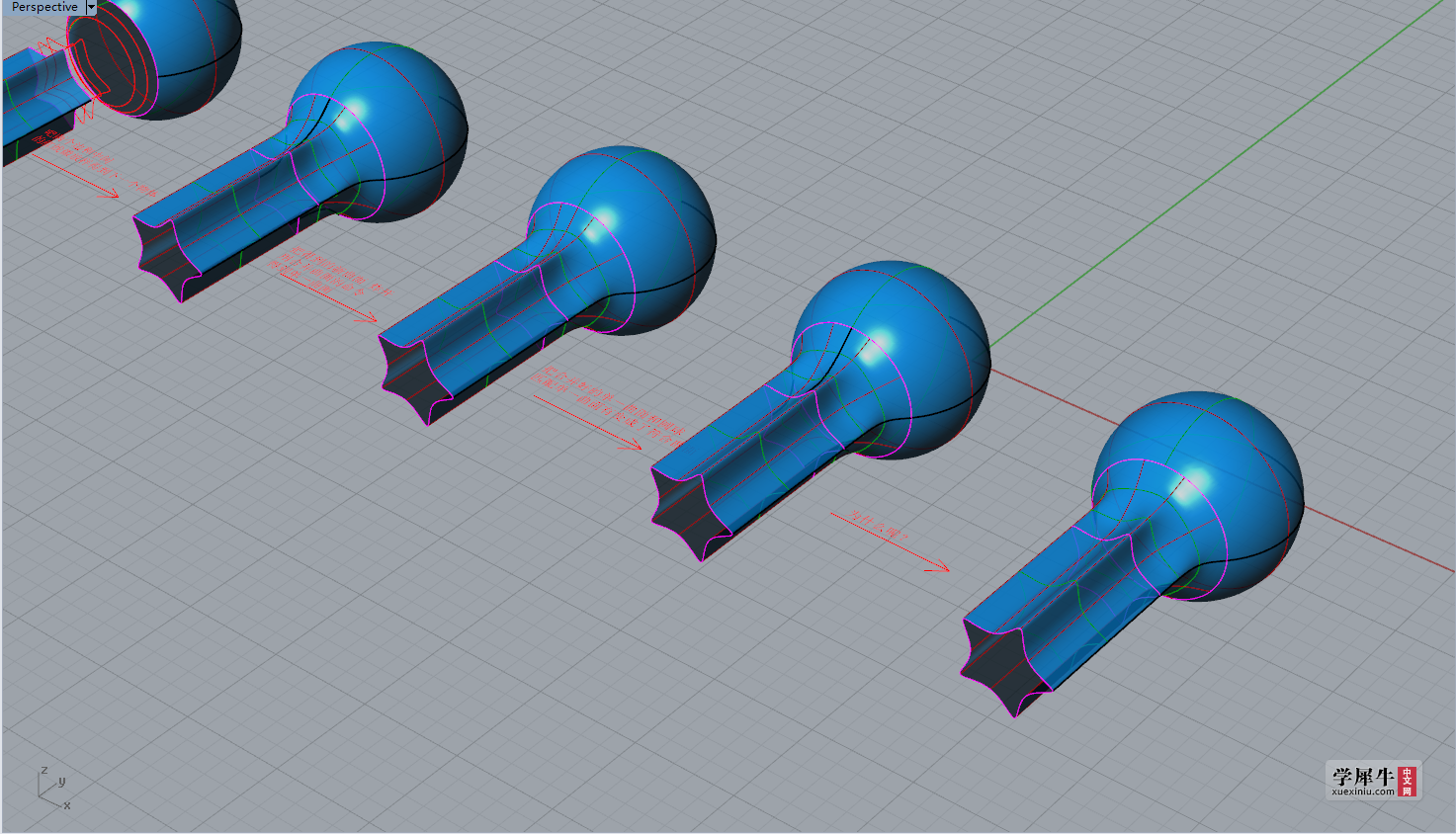

有一个多重曲面合并成单一曲面后。一匹配有回到符合曲面了我,吧问题做成了一个图片
还附带一个模型。
我在这说说我学习的体会,和朋友们交流下。
最初我作图很喜欢做实例。不会了 就试不同的方法 捣鼓捣鼓能对付出来。就没事了。
学习效率很低。没想到 点 线 面的关系 和 命令的限制和使用条件。 就是瞎做 ,没什么
提高。
后来时间长了。自己慢慢找到些窍门。 单走了很多弯路。 我觉得 学犀牛就不要放过
没一个问题。 其实 一个小小的问题 可能 就是一个很大的漏洞。 有问题就要思考。 思考
慢慢提高。
在此 我感谢论坛对我这么多年来的帮助。让我学习不寂寞。只是我不是专做造型的。
只是出于爱好。有时间的时候才能学习一阵子。
言归正传。 发图片和 模型 望 坛子里的 大神 帮我解决 主要我想知道 深层次
的一些理论知识。 模型我做好了。
|
-
放大图片看文字 模型在后面
|

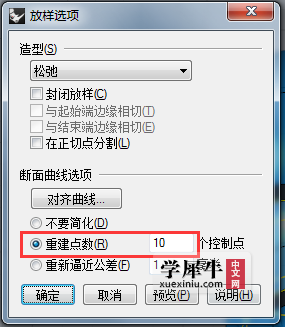

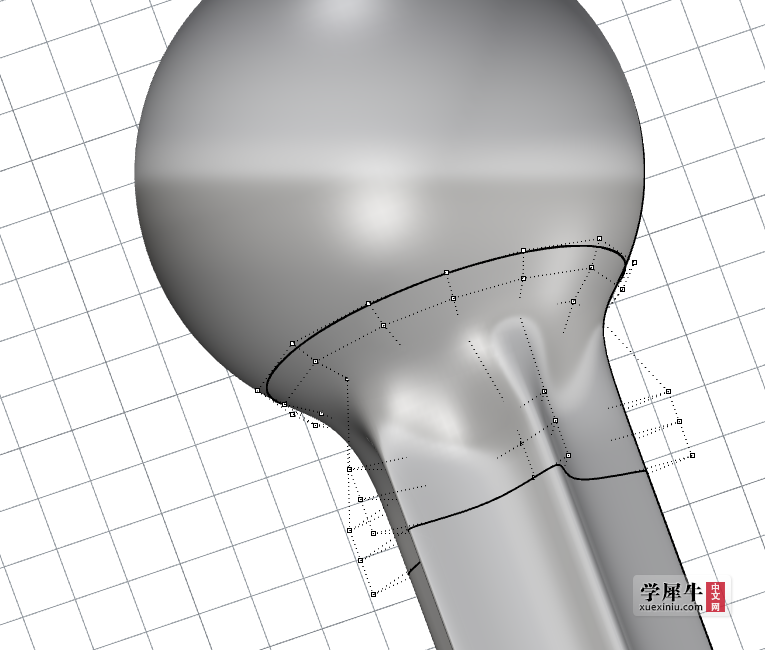

1,简化控制点后放样得到单一曲面;

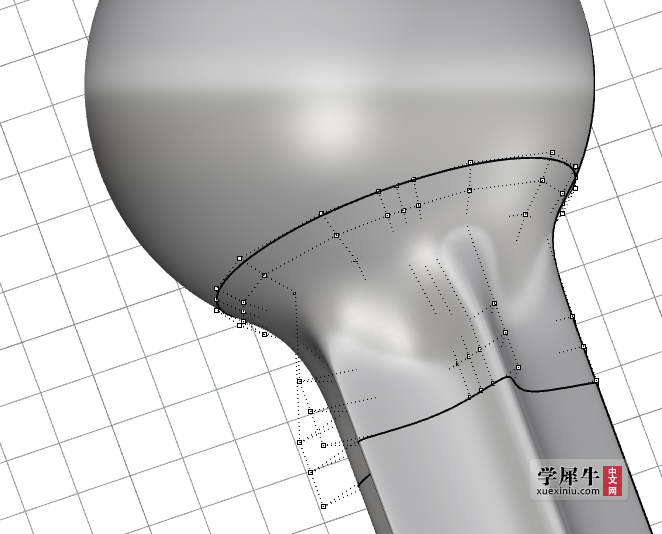

2,MatchSrf后仍为单一曲面,毕竟不是合并曲面得出的(合并曲面后得到的曲面并非完全符合原本几个曲面,而是无限接近);
3,必须勾选精确Match否则斑马线不会如此顺畅,而是有断层。
其实我也不知道为什么,但简化了控制点之后放样出来的直接就是单一曲面,所以你遇到的问题,可能是因为【合并曲面】的本质与【简化控制点】是一样的?所以合并了曲面之后实际上是简化了这几个曲面(最前面提到了,合并=无限接近,而不是真正的合并为一个单一曲面),而Match又需要回归最精细的曲面姿态,所以又重新添加了接缝?
而之所以放样之后产生那么多接缝的原因,可能因为原本的曲线不规整?或者因为星形和圆形放样自动绑点的对应位置不规整?不得而知,但并不认为研究这个有啥用……因为毕竟这个模型的修补过程就谈不上【精确】,所以无论怎么修,只要公差符合要求不超过预期公差、曲面流畅、模型的质量优秀就可以了,没必要纠结接缝多少、ISO好不好看这些问题……模型忘传了……
另外说一句,其实一个混接就完事的东西,虽然喜欢研究是好事,但是有时候需要避免钻牛角尖……
因为我经常就这么干,浪费不少时间做了没用的事……
