【新手出图】比例的设置（二) 新手适用

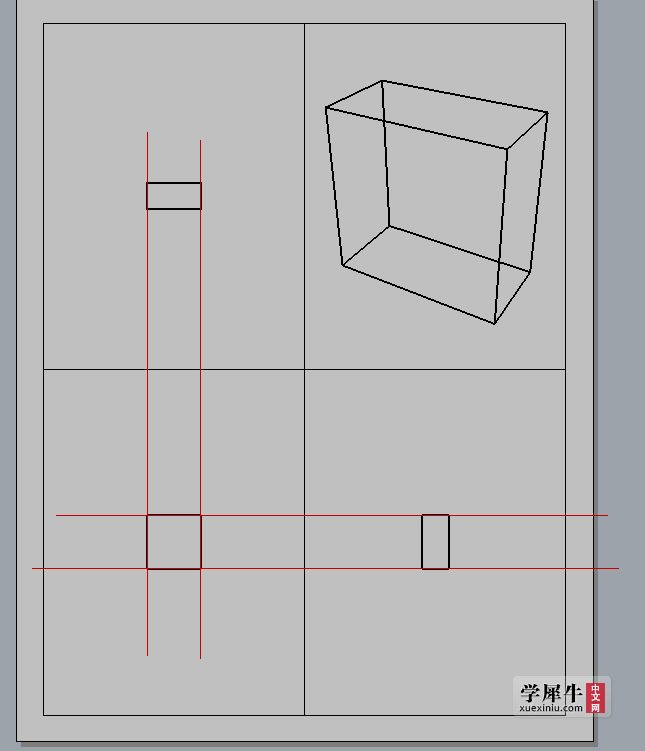

新建图纸匹配后，当前默认的视口是以最大化进行显示。

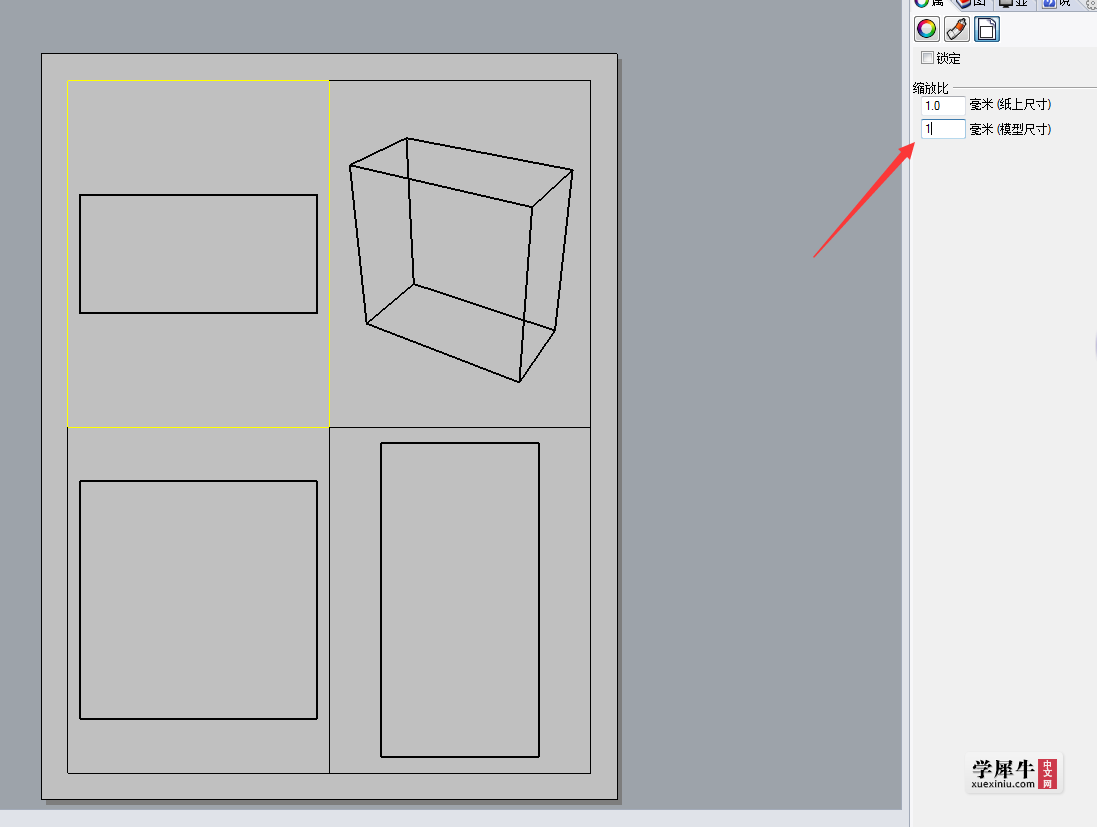

这里，你可以选择各视口，在其属性窗口中更改它们的显示比例，注意下，当前的比例设置并不会更改模型的实际尺寸。

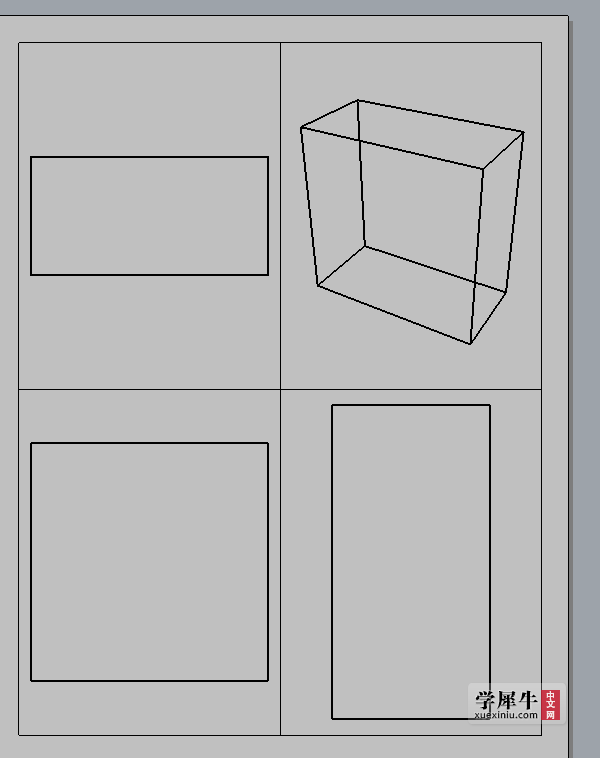

当所有视口的比例统一之后，你会发现，当前的三视图它完全符合制图的标准

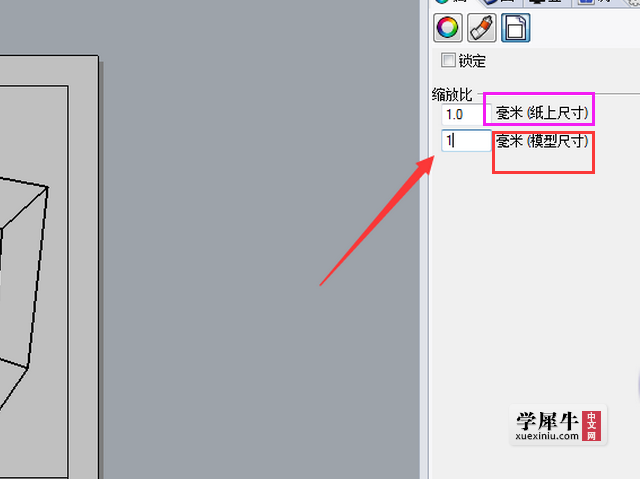

接着说比例，注意下此图中的两个比例的说明。纸上尺寸 与  模型尺寸  的比例并不会影响到模型的实际尺寸，也不会影响到尺寸的标注。它唯一影响的是图纸按1：1打印出来之后纸上的图型的实际尺寸大小。

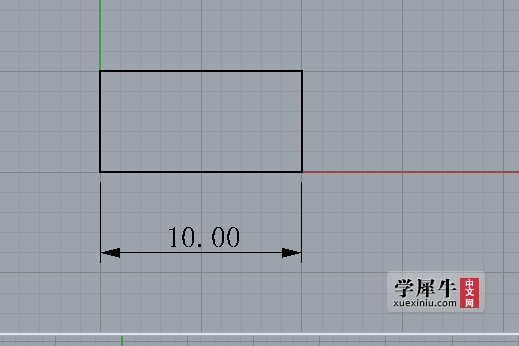

比如下图，模型的实际长度为10

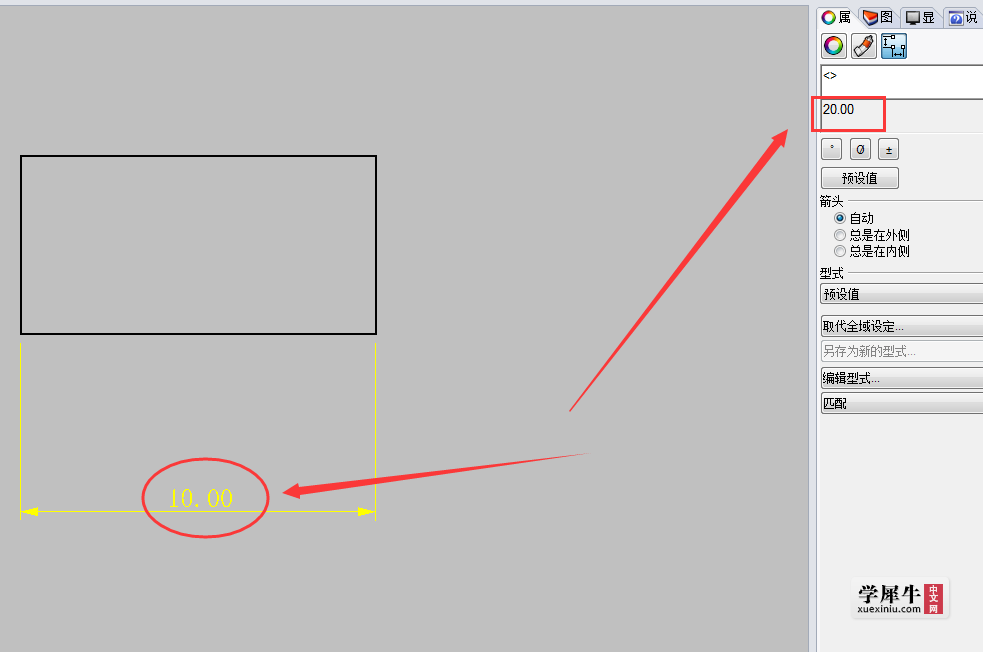

当更改视口的比例时，当前的标注尺寸仍没有发生变化，但实际上当前视图的实际尺寸已经由 10  变成了 20  。这里的20就是视图按1：1打印出来后在纸张上的实际长度。




当然，这只是简模的单一的模型的出图。如果是复杂的模型，当前的方式并不适合。比如下图中的模型


在视口中它会显示模型的所有ISO线，很显然，这并不是你想要的结果

当然，你可能会想到隐藏ISO线，如下图

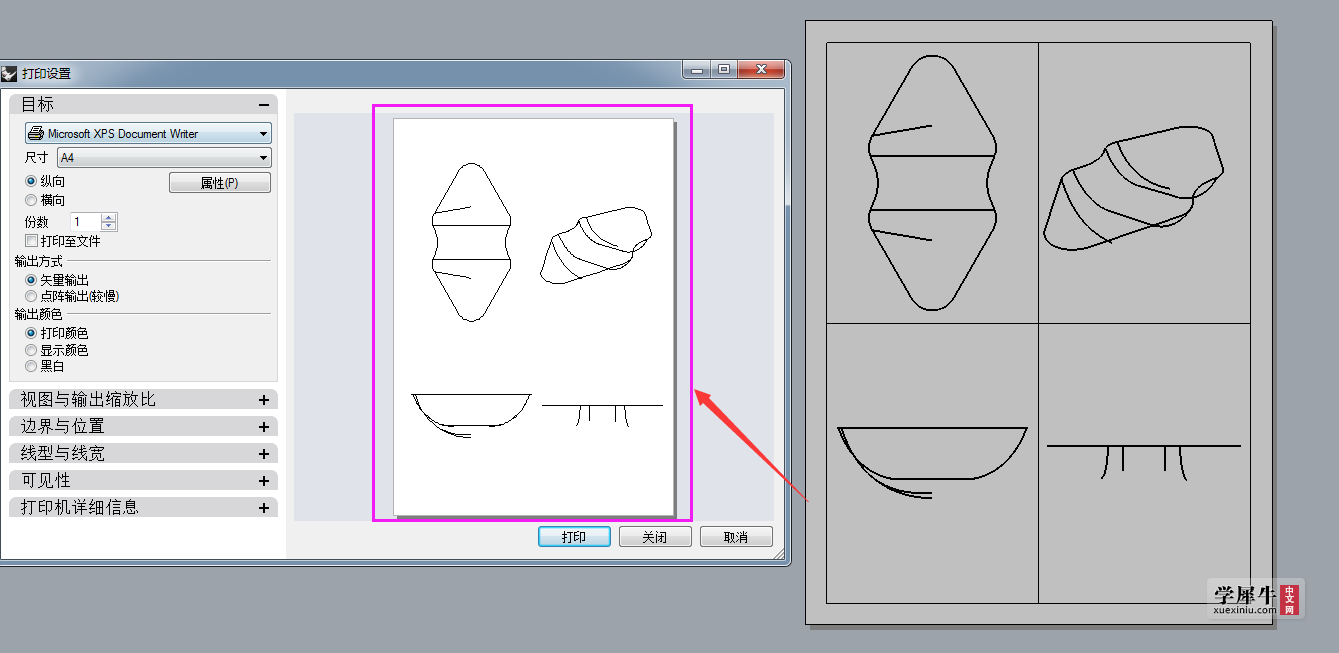

但对当前图形进行打印时，你会发现预览的结果仍不是你想要的


显然 ，直接使用模型是不能够正确的出图的。Rhino提供了Make2D命令可以将模型转化成2D图档。

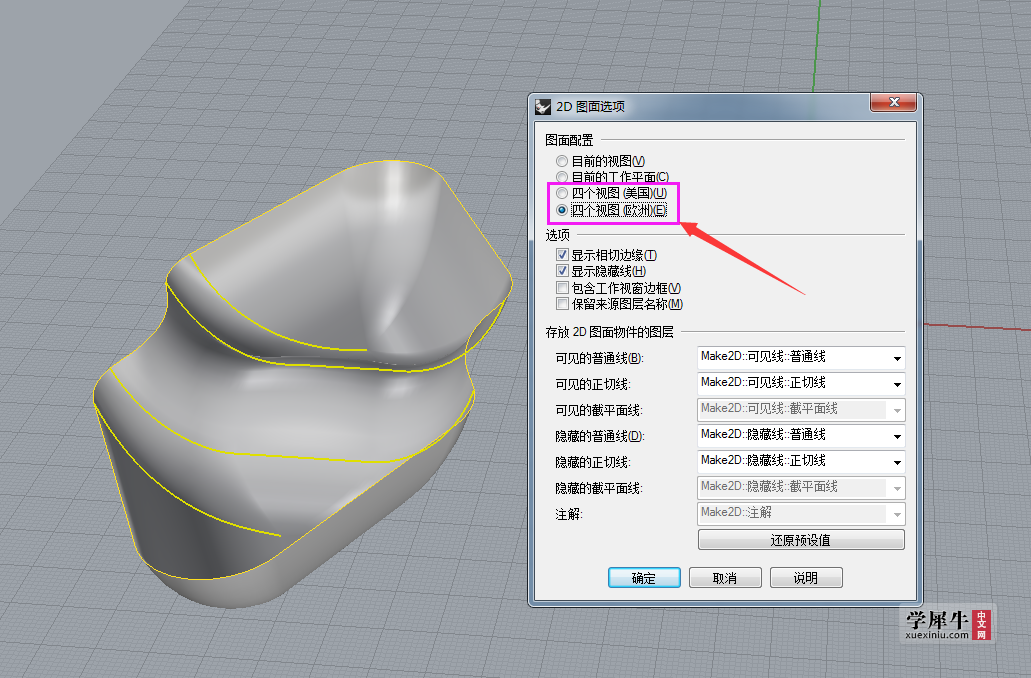

使用Make2D命令时需要注意一点的是这里的两个选项，不管你是使用  美国 (第三角度)  或是  欧洲 (第一角度)  均得不到GB的(主、左、右)三视图。




如果想要得到符合GB的三视图，你可以选择“欧洲”然后自己补全“左视图”

接着更新。使用Make2D命令除了要注意下上面所说的视图的选择之外，下面的这几条说明也务必要注意。很多的时候有牛友在出图时会发现使用Make2D生成的图形会缺少线条，Rhino帮助文件中关于这些有详细的说明。

谢谢楼主更新，又学到了！

乌龙 发表于 2016-3-19 16:16
接着更新。使用Make2D命令除了要注意下上面所说的视图的选择之外，下面的这几条说明也务必要注意。很多的时 ...

老师，能不能再教教后面要注意和操作的步骤呢？谢谢
