http://www.xuexiniu.com/thread-117205-1-2.html 之前有人提问了，我觉得好像我会就动手建模了。。 嗯结果是会。。 因为我本身就是个小菜鸟。。所以有哪里处理不好的。望前辈们指点一二。 下面开始了！
第一部要做的是！ 观察。

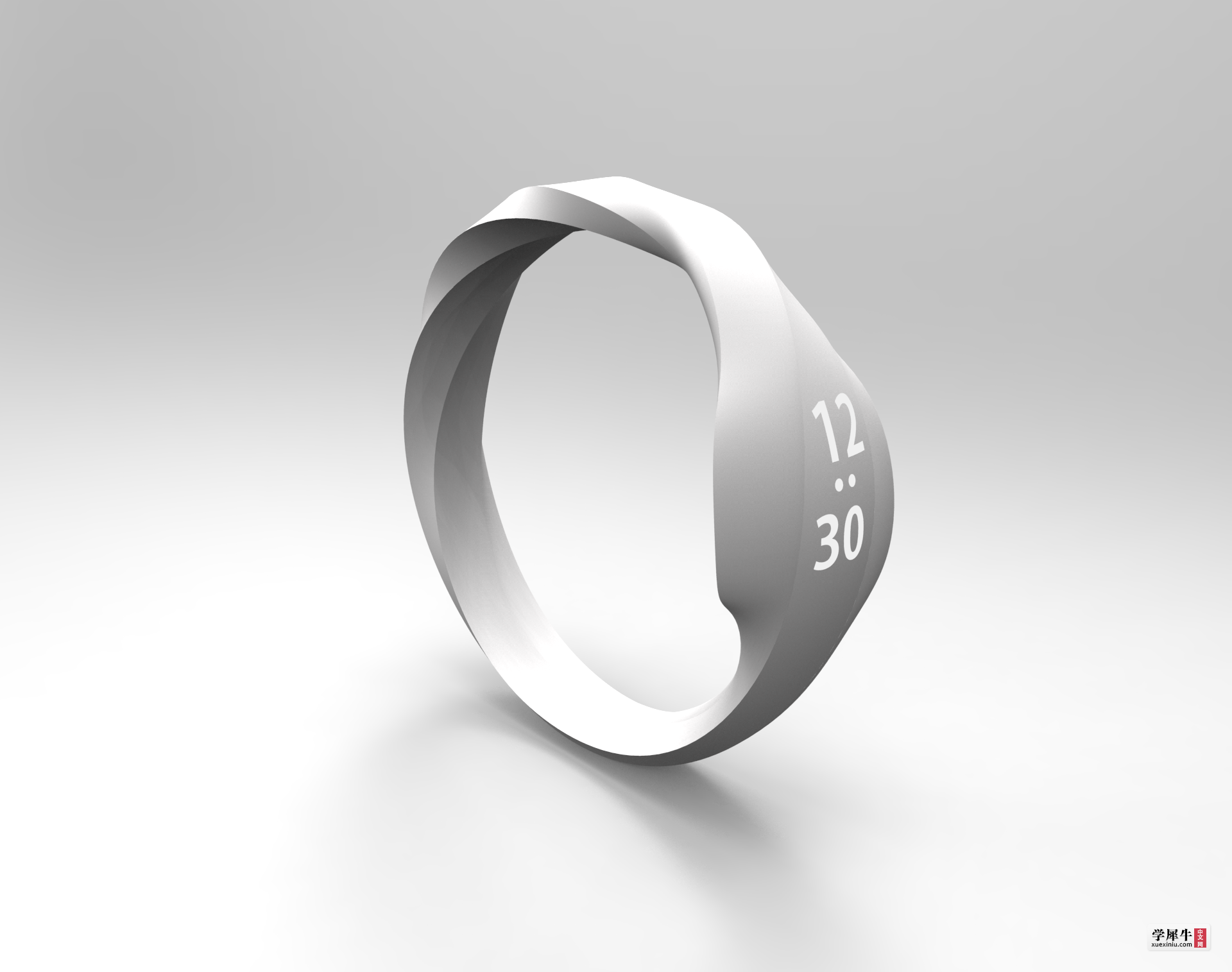

我们分析一下这个模型。对，是不是很像多边形 扭曲之后再曲线流动？！ 是的。。没错就是这样。。 （论坛里有很多类似这种的，什么彩虹门啦等等 大家没有这个基础的先去看那些简单的 研究一下就会懂了~不难
开始动手建模了！ 这里是先画一个圆，然后用length指令查看圆的长度。 再画等长直线。（这边太基础了我就不截图了。。）然后画五边形放样。。
由于我观察这个模型 觉得应该有一点渐变。 你们瞅瞅上面的原型图右边是不是比较粗一点？ 当然这应该是原作者后来修改线条导致这样的效果。 但是我就还是任性的中间的五边形画的大了一点。

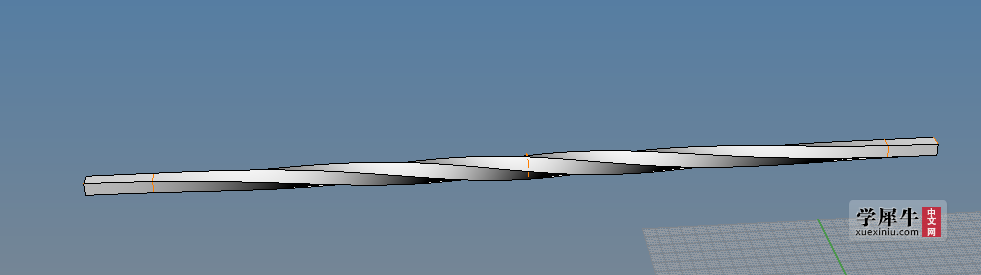

然后扭转啦啦啦啦 我扭我快乐 好啦 在这里你们可以试试看直接曲线流动。是不是觉得跟原图比起来有一些不对劲。

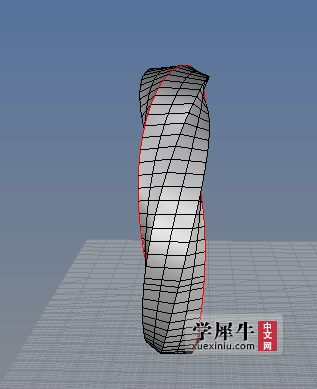

这个五边形好小阿有木有。你们看看这里 对。。RIGHT视图需要单轴缩放之后在流动。
单轴缩放。
流动之后这里提取所有的结构线进行重建我是这样改的 好像公差有点大？20的话会好一些。前辈们可以在这里跟我说说改成多少合适吗。我就差不多就过去了。。。。。。

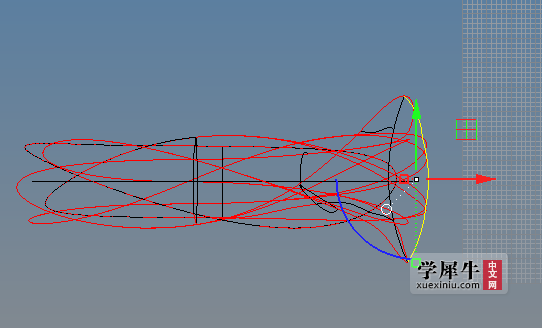

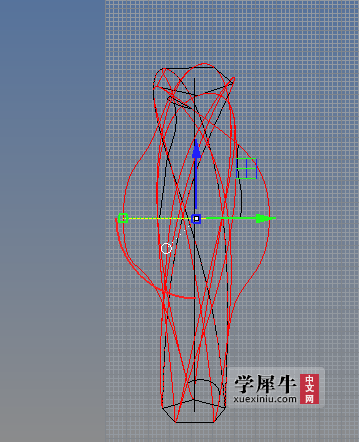

重点来了！ 观察！ 右视图！ 毫无疑问！ 我们需要改线！布线！ 线乃面之根本 所以大家要画好线 ，好线出好面! 不要急躁，慢点调都没关系。
原本的结构线，现在进行修改。
嗯 旁边两根就是这样。先调右视图，需要增加一些控制点 没关系的 只要曲线阶数够了，加控制点也不出尖角。然后看前视图 按照原本的位置 再拉拉点 差不多就行了 也不用死磕一定要跟原本的曲线重合一致。。。。
再调一调中间两根 多美阿~ 我们就说重点啦 反正这个模型就是不停的双轨。你们可以在调完线的时候 先画个截面线 看看效果。不行就再调结构线 。
然后我们来做渐消面吧！
☜说的就是这里辣。 然后画截面线
这里我们需要先双轨。 打开构建历史！！！！亲妈般的工具阿！！！！！！你们一定要记得！！ 调线观察面居家必备！！！

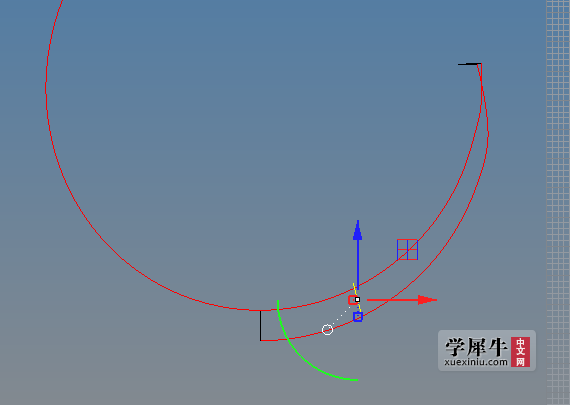

因为上面那条线只能靠慢慢调 我是先画个圆弧啦 改改曲线的阶数 免得等下我调整形状的时候出现尖锐的角，那样出来的面就很丑了。 这些都是小细节 要注意 。 开启历史记录 双轨之后就慢慢的调线，直到出来的效果你满意为止 大概就是我做的这样

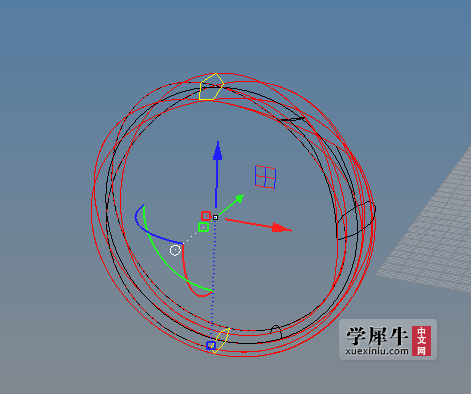

这里我们开始需要提取原本模型的结构线了 不好意思线好乱。。。 由于我们线重建过，所以这些结构线其实端点并不在线上， 你们可以试试现在分割 是不行的。 所以我们打开截面线的控制点，手动拉到线上就OK啦。
然后可以开始投影了。
就是我选中的那根结构线 ，投影在做好的面上。
投影之后的线 与原本的结构线进行混接。
双轨，要记得打断一下边缘哦。

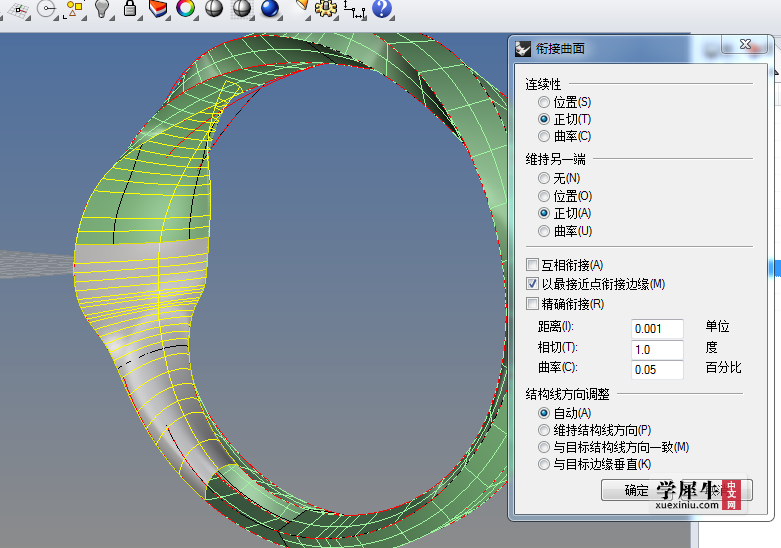

双轨完衔接曲面。 ，
上半部分同样的做法，双轨 衔接
搞定啦！ 是不是so easy!!! 渐消面论坛里教程也是超多。我这里就不大概上些图 有同学不懂再问吧。。
这里我提一下背后消失处的减消的做法。 双轨做减消。，要分开两次做。这样才能与另半圈衔接曲面
中间那根结构线是怎么来的？ 嗯 一样是打开历史记录调出来的。我这里画线都尽量按照原本面的走势画。。 你们看看前视图就知道我说的什么意思啦。 就是你们调完线 不要前视图点扭来扭去的。。 那样出来的面不太好看。
重点都说完了 然后前面的截面线再画一画。
看到了吗。 TOP视图尽量是一个小圆弧， FRONT呢就保持一个水平线。 剩下的就是双轨双轨啦！！

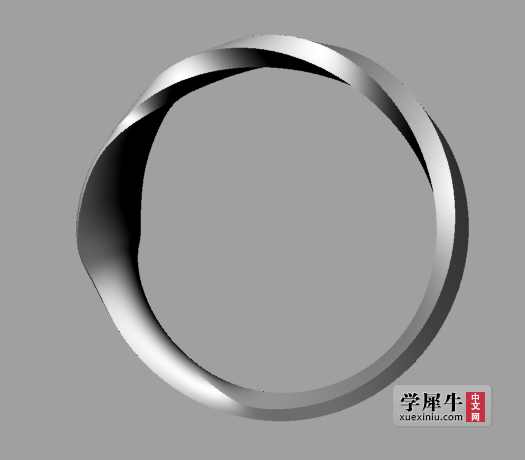

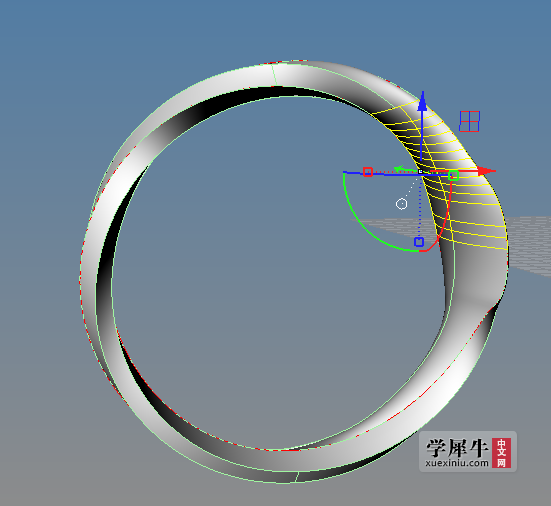

放一下我做的效果图 不好看大家见谅啦。
其实还是有一些缺陷的。还能再调一调侧曲线的。。 你们做的时候可以调完就双轨看看出来的面效果 再调曲线。
|
不好意思， 我可能没表达好。第一次写教程。 其实这个不难，主要是调线你可以打开构建历史记录 这个命令（在你的参考轴那一排） 然后调线看面形成的如何
