PE包塑围网建模方法交流

发布于 2016-12-23 3 点赞 15 评论 7151 浏览

本帖最后由 emc 于 2016-12-23 20:40 编辑

最近在思考关于PE包塑围网的建模,尝试了两种方式,一种步骤比较多点,但效果相对好;另外一种就快,就是效果差点。
下面先看第一种方式:
首先说明的一点是围网属于重复阵列的类型,所以我建模时标注好尺寸的,同时有了尺寸,大家练习过程时就能做出一样的效果。

先画一个椭圆。

再在椭圆里面画一个小椭圆。

小椭圆旋转一个角度。

大椭圆切一半,小椭圆只要红色段。

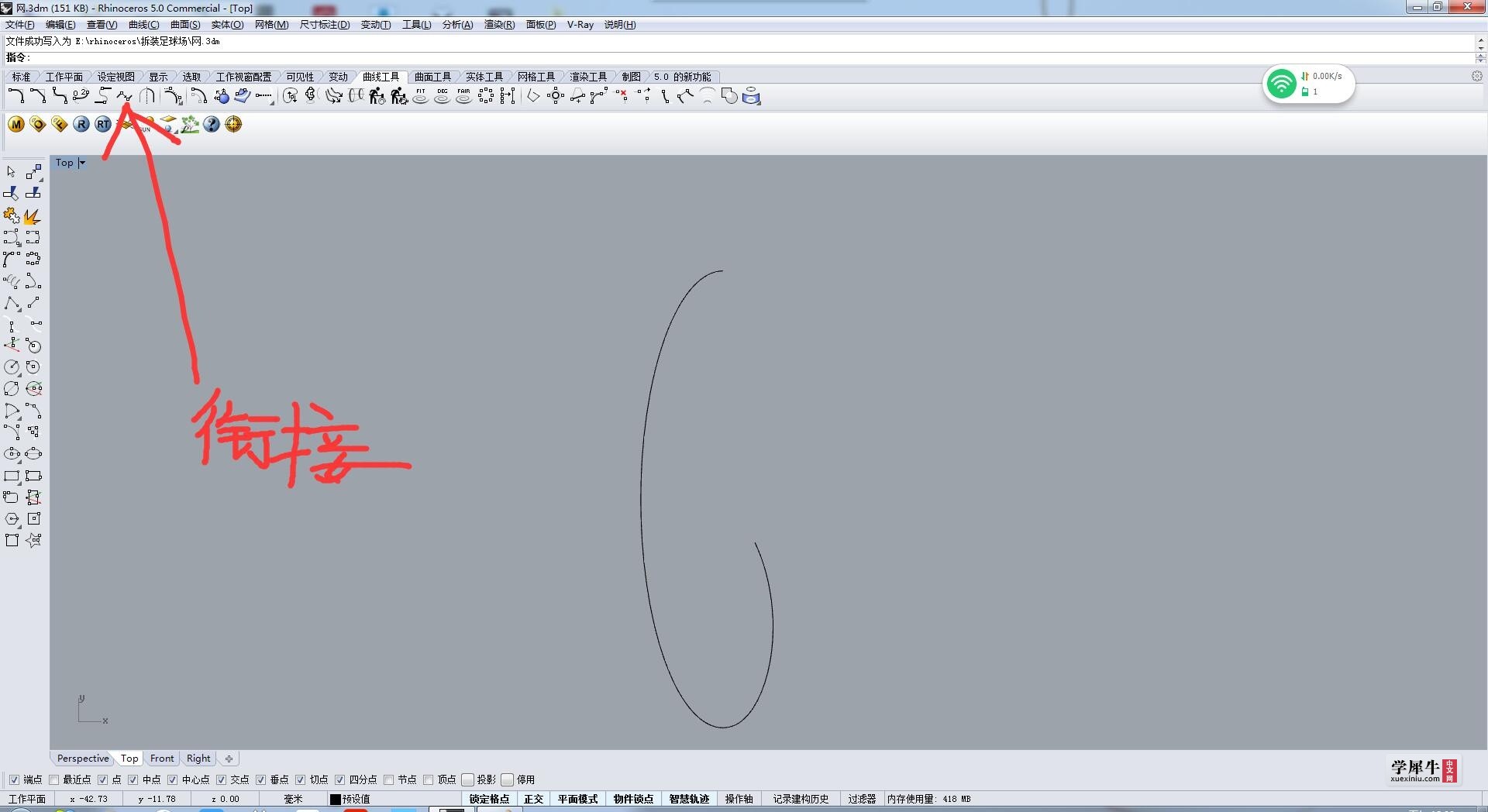

切完后两段是G0连接,我们要调整一下。用衔接工具,之后他们就是G2连接了。
5.jpg 6.jpg 7.jpg
之后,我们裁剪一下。切完成组,并移动一个距离,之后隐藏好这个部分,文件保存一下。
8.jpg 9.jpg 10.jpg
现在进行第二部分的工作。
在原处画好一个同样的椭圆,这里用红色区分。

先是切去两头。两条线距离是80。切完之后两段弧线往中心移动一个距离。文件保存一下。
12.jpg 13.jpg 14.jpg
之后旋转两段弧,使它们形成一个交叉,并移动纵向位置。
15.jpg 16.jpg
之后我们混接一下它们,圆弧混接。
17.jpg 18.jpg

然后对混接的那段进行镜像,镜像两次,水平一次,垂直一次,切记。再移动一个距离。

把移到下面的那段,移到复制一份。
20.jpg 之后我们得到这样的一段曲线。然后就是使它有周期化,上下两小段各切掉一半。

这个周期可以是这两种。我用的是第一种,所以上下两头都切一半,第二种就不用切。各位朋友可以试一下第二种的。

之后显示早期那部分。旋转一个45°,并看看与第二部分的距离关系。然后移动调整一下。140-35=110
23.jpg 24.jpg 25.jpg

将第一部分与第二部分圆弧混接一下。分别对两部分组合,这里用颜色区分开。
27.jpg 28.jpg
可以分别用管道工具了,这里围网线径是3,不要忘了看看横向和纵向周期,待会阵列的X方向要减去2个线径,切记。
29.jpg 30.jpg

放出实物后对其中一个进行两次镜像。XY各一次。

然后就是移动一下看看效果。正常的话就可以进行阵列了。先这里中间的部分。然后阵列上下收尾的部分。上面那部分量一下距离,然后镜像镜像两次。
32.jpg 33.jpg 34.jpg
最后就是看看效果了。
35.jpg 36.jpg 37.jpg 38.jpg 39.jpg 有了这样一片网,即使无法用三维模型(阵列多超卡),也可以自己做贴图,而且贴图是真正的正投影。
这个模型的难处就是围网收口那里那个交叉,其他就没什么难度。


然后是第二种方式,便捷一种。首先就是画一段螺旋线,这里红色的参数不重要。仅做参考。
40.jpg 41.jpg

然后就是用操纵轴工具,挤压一下。
42.jpg 43.jpg 44.jpg

然后看看它的周期尺寸。
之后放管,这里是0.5,因为它单段尺寸就很小了。
之后镜像两次。

然后移动一个距离。

然后就是阵列了。

之后就可以看看效果了,这个效果就一般般。
50.jpg 51.jpg 52.jpg
这种方式需要记住的尺寸不多,主要就是阵列的X与Y方向的尺寸。
缺点就是收口那里不好做,所以我这里没做。也是可以渲染一张做贴图的。

以上就是我对围网建模的两种方式了,有更简便的方式,欢迎各位朋友指教。
