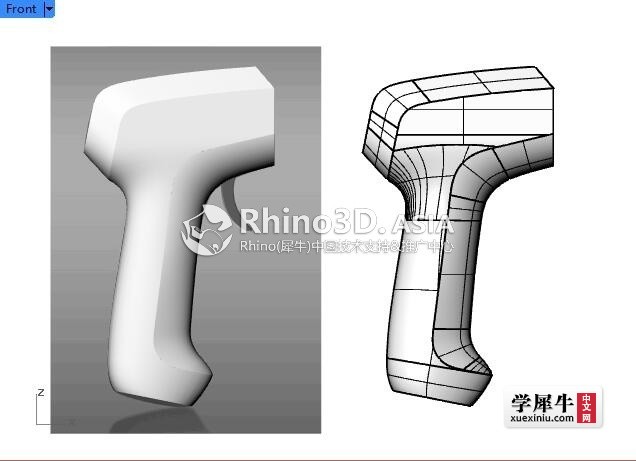

今天中秋节，发个练习贴，祝广大牛友中秋快乐！ 废话不多说，如下图，类似常见的冲击手柄造型，只是形体更硬朗一些，主要的思路就是将这些硬边忽略，先把整体做顺然后再切除部分做局部细节。

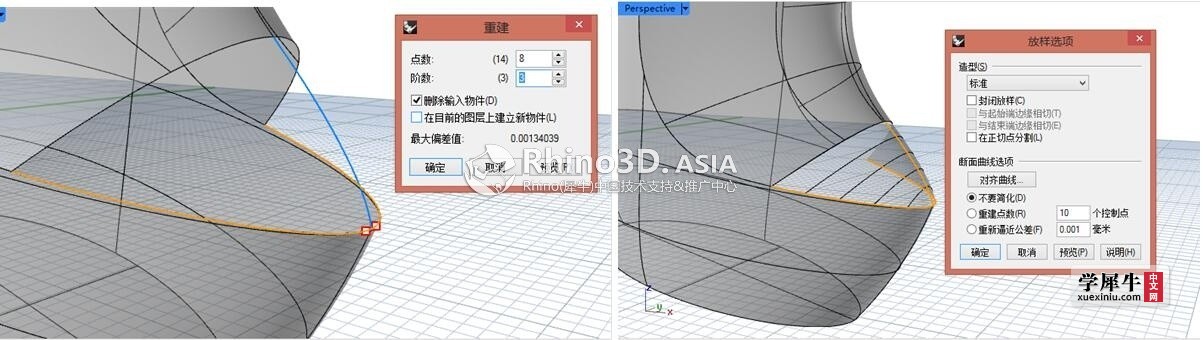

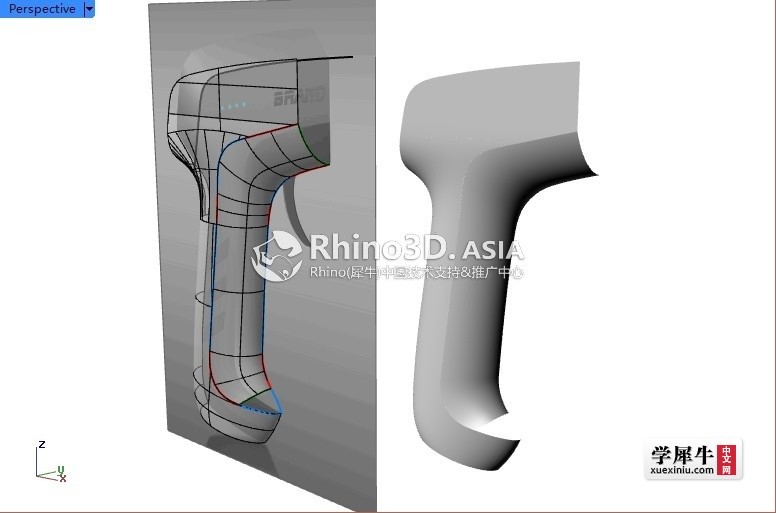

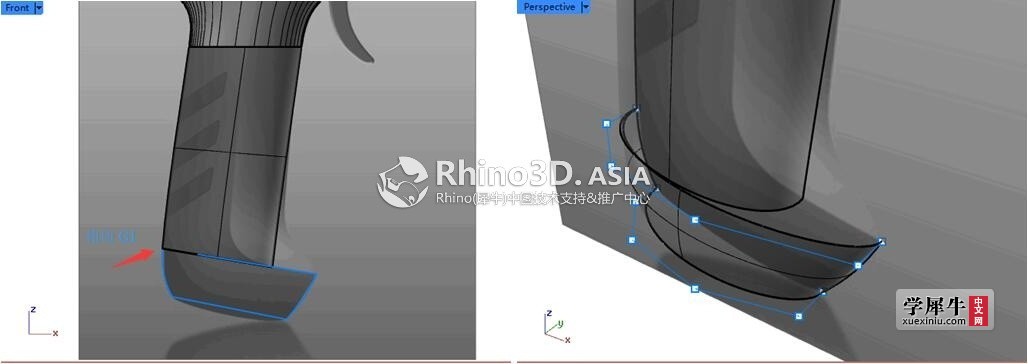

构建基础大面，多出的部分可用于中间转角的过渡，保证中间过渡面的顺畅。（画出红色的曲线，并生成曲面，最上面的是一个直面，直接挤出即可） 画线分割曲面-双轨成面-衔接曲面 将下面的曲面更改阶数，并微调底部的造型。用结构线分割曲面，并缩回。 绘制底端的曲线，四边成面生成曲面，空间关系如下图。 衔接曲面 到这里基本的曲面已经成形，接下来是对特征部分的刻画。 画出以下红色曲线，混接出蓝色的线过渡，并修剪曲面 分段画好如下对应曲线，修剪的边缘可直接提取重建，控制点可参考下图，对应颜色的控制点一致。然后双轨分别成面，并衔接好各自的曲面连续性 镜像曲面，中间不顺可以互相衔接曲面。如下图，提取两边的边缘线并重建（保证在公差附近即可），放样成面
移除曲面中间的一条结构线 衔接曲面-镜像曲面-衔接曲面 顶部细节 画线并生成曲面，衔接曲面间的连续性。平面部分可以用放样生成曲面 最后效果图和分面图如下
|
