    产品建模 – 美容仪造型教学【转】

    发布于 2017-3-30 13 点赞 25 评论 14451 浏览

    Rhino教程分享 产品 教学

    草原上的灰太狼

    收听TA

    来源：rhino3d
    作者： Jessesn
    ==================================

    这种造型，在产品设计中也比较常见，对一些刚接触
    Rhino的朋友来说，或许会有种无从下手的感觉，不知道该从哪里着手，还有怎样分面会相对合理。

    我们知道NURBS自由曲面的结构是由4边构成，任何一种造型都复杂的曲面造型，它都遵循这个原则，所以我们的思路如何在造型上划分一个个4边结构的曲面，最后让它们相互衔接。

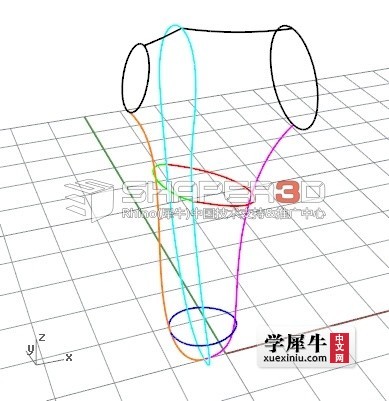

    先从最简单的地方入手，就是画它的特征曲线和轮廓曲线，图中绿色和红色曲线仅仅是G0的关系，如果做成G1或者G2，就做不出造型上的那条棱的效果。尾部的蓝色线一圈是连续的，因为蓝色的位置，造型上的棱边效果会在该区域消失。
    基础的线画好之后，就会发现，其实已经有一个围起来的4边区域，这时候可以把该区域的2个面做出来。因为造型是对称的，所以做完之后记得镜像过去匹配一下，选择G1连续即可，这样就可以保证镜像后的曲面，边缘是光滑连接。
    030342us720qiwvi2p45q9.jpg 030344dvrvhd09tmmfql8q.jpg

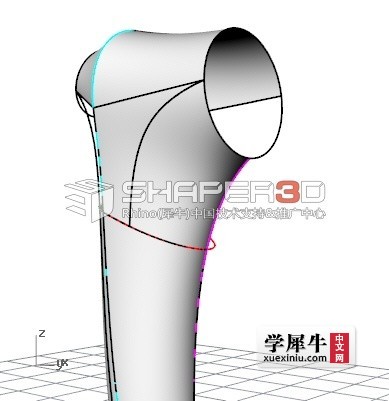

    接下来是把上面的部分做出来，这一步需要把圆和中间的青色曲线打断，可以用sweep1或者sweep2把曲面做出来，同样的做好后镜像匹配一下让两边的曲面连续。
    可以看到，造型只剩下一个5边区域了，如果质量要求不高，这里用patch补面即可完成，但是补出来的面可能不是太光滑。如果要求比较高，那就换一个方式，把5边结构，转换成4边结构来做。用blendsrf指令做出图中两个面的过渡面，接着画线把这曲面切掉，这时候只需要补上这4边区域的面就可以了。
    030352j88tmmmrha898ilm.jpg 0303540otgbthkgb53t55b.jpg

    另外一边也是同样的做法
    把底部补上，可以选择4条线用loft完成，要记得匹配好，最后效果。

    转播
    25 点击回复 13 点击点赞 55 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    牛皮Z | 实习生 | 发表于 2017-8-17 11:52:30
    那么好的帖为什么没有顶！
    0 回复

    举报

    牛皮Z | 实习生 | 发表于 2017-8-17 11:53:41
    习惯的做做是和楼主一样先网格，但我的是整体在致出来，然后再分切。
    0 回复

    举报

    林犀牛 | 设计助理 | 发表于 2017-8-30 16:08:07
    我来顶楼主
    0 回复

    举报

    以默 | 设计助理 | 发表于 2017-9-2 16:25:33
    你这个帖子简直太好了，最近做美容仪项目，特别需要，顺便说一句 我是新手  需要学习的太多 向你们学习 再次感谢
    0 回复

    举报

    以默 | 设计助理 | 发表于 2017-9-2 16:28:11
    顶顶顶  必须顶
    0 回复

    举报

    dongjinxian | 设计助理 | 发表于 2017-9-6 11:00:43
    怎么选择那根线的端点
    0 回复

    举报

    dongjinxian | 设计助理 | 发表于 2017-9-6 11:01:57
    意思是为什么会选到那里，而不是图上我标出的其他几个地方的点作为起点？
    0 回复

    举报

    白丁 | 实习生 | 发表于 2017-9-6 12:53:23
    ，特别需要，顺便说一句 我是新手  需要学习的太多 向你们学习 再次感谢
    0 回复

    举报

    jdtd002 | 实习生 | 发表于 2017-10-28 21:39:52
    希望可以用些时间了~````
    0 回复

    举报

    雪夜→幽灵€ | 设计师 | 发表于 2018-4-13 17:07:18
    asdassadas
    0 回复

    举报

    C常春藤 | 设计助理 | 发表于 2018-4-26 16:40:26
    谢谢楼主
    0 回复

    举报

    yhthgdh | 实习生 | 发表于 2018-4-30 01:32:20
    最近做美容仪项目
    0 回复

    举报

    yrtuhgfd | 实习生 | 发表于 2018-4-30 01:56:20
    这样就可以保证镜像后的曲面
    0 回复

    举报

    guocihao | 设计助理 | 发表于 2018-5-6 18:08:43
    帖子简直太好了
    0 回复

    举报

    3e3ea | 实习生 | 发表于 2018-6-15 15:36:01
    好教程，简单明了！
    0 回复

    举报

    先森赞歌 | 设计助理 | 发表于 2018-7-18 10:34:08

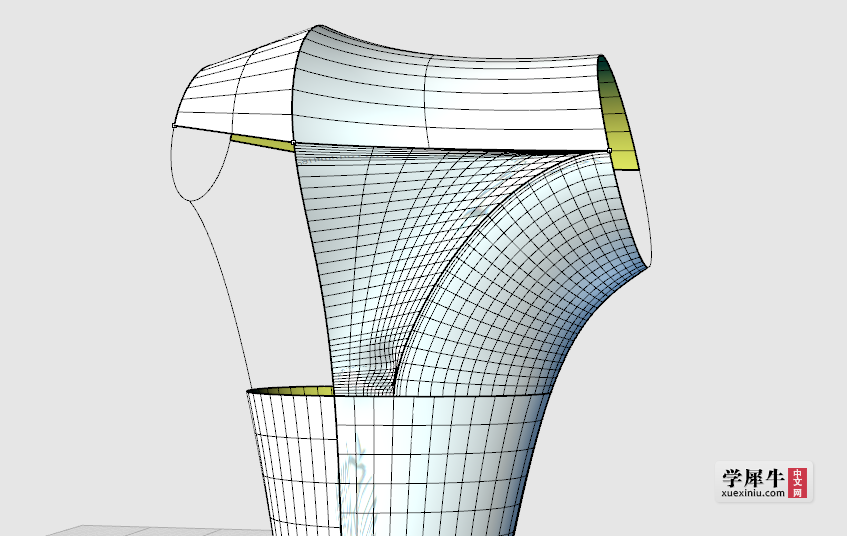

    楼主请问一下为啥我这个面出现下凹的情况
