【Rhino】X500电子烟建模分享（已投产）

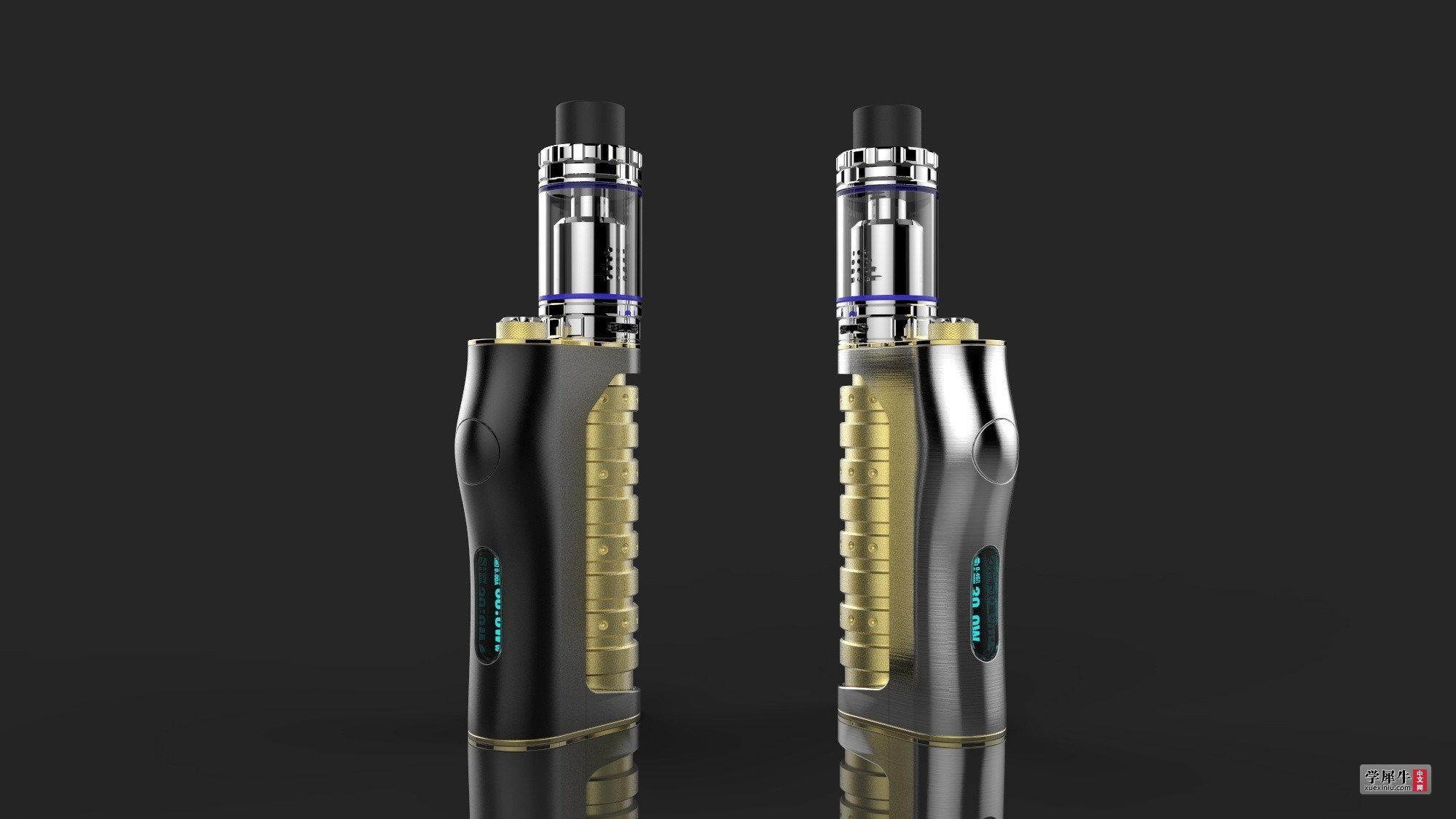

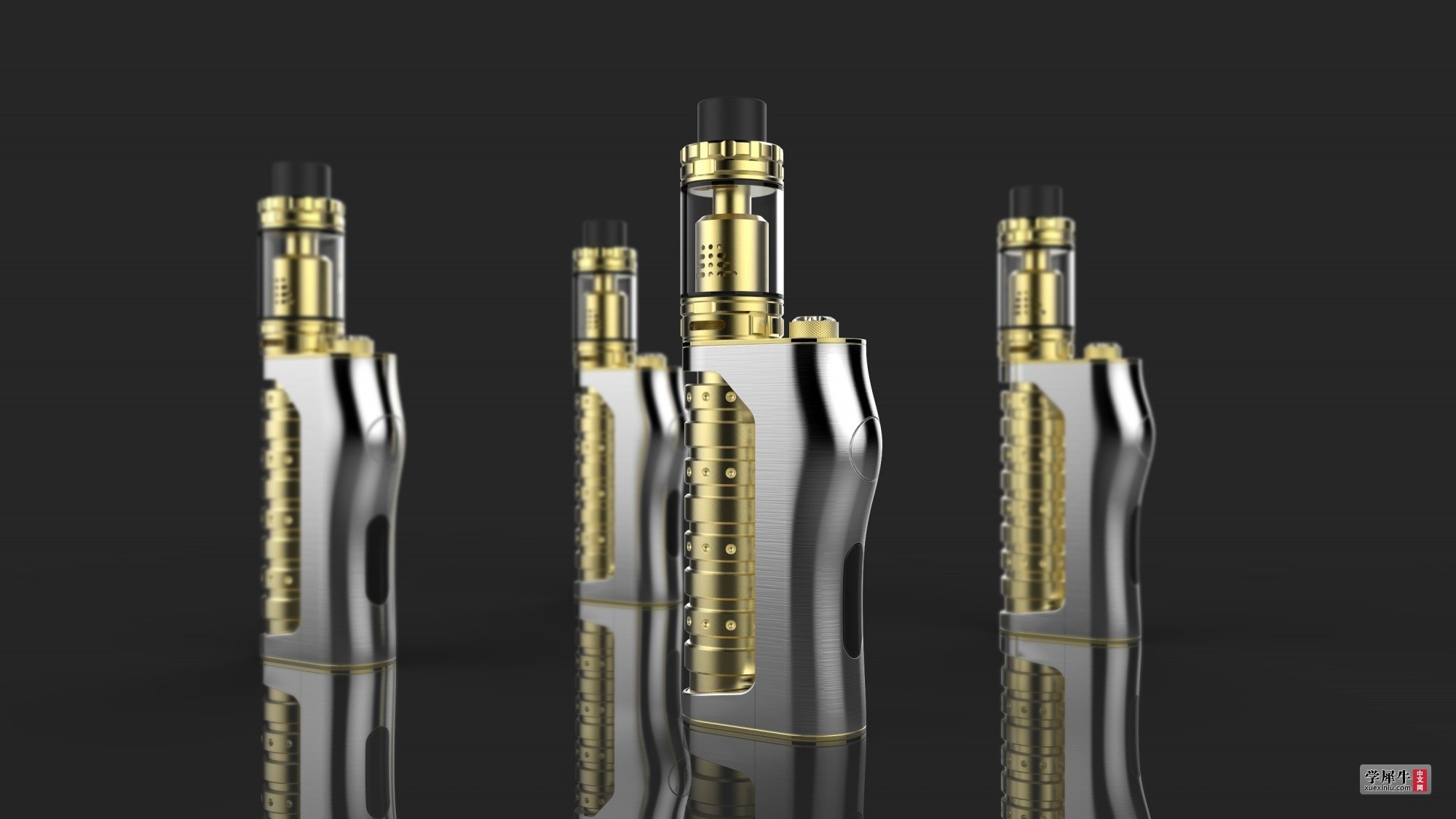

高档电子烟(阿瑞斯X500)为高品质设计每个细节
电池盒外形：使用防生学设计，以上身优美弧线为原形。
电池盒人机：使用握感工程学设计，让握机姿势如手枪抦一样舒适。
电池仓外形：塔式感念设计，人性化电池盖，一元硬币轻松打开。

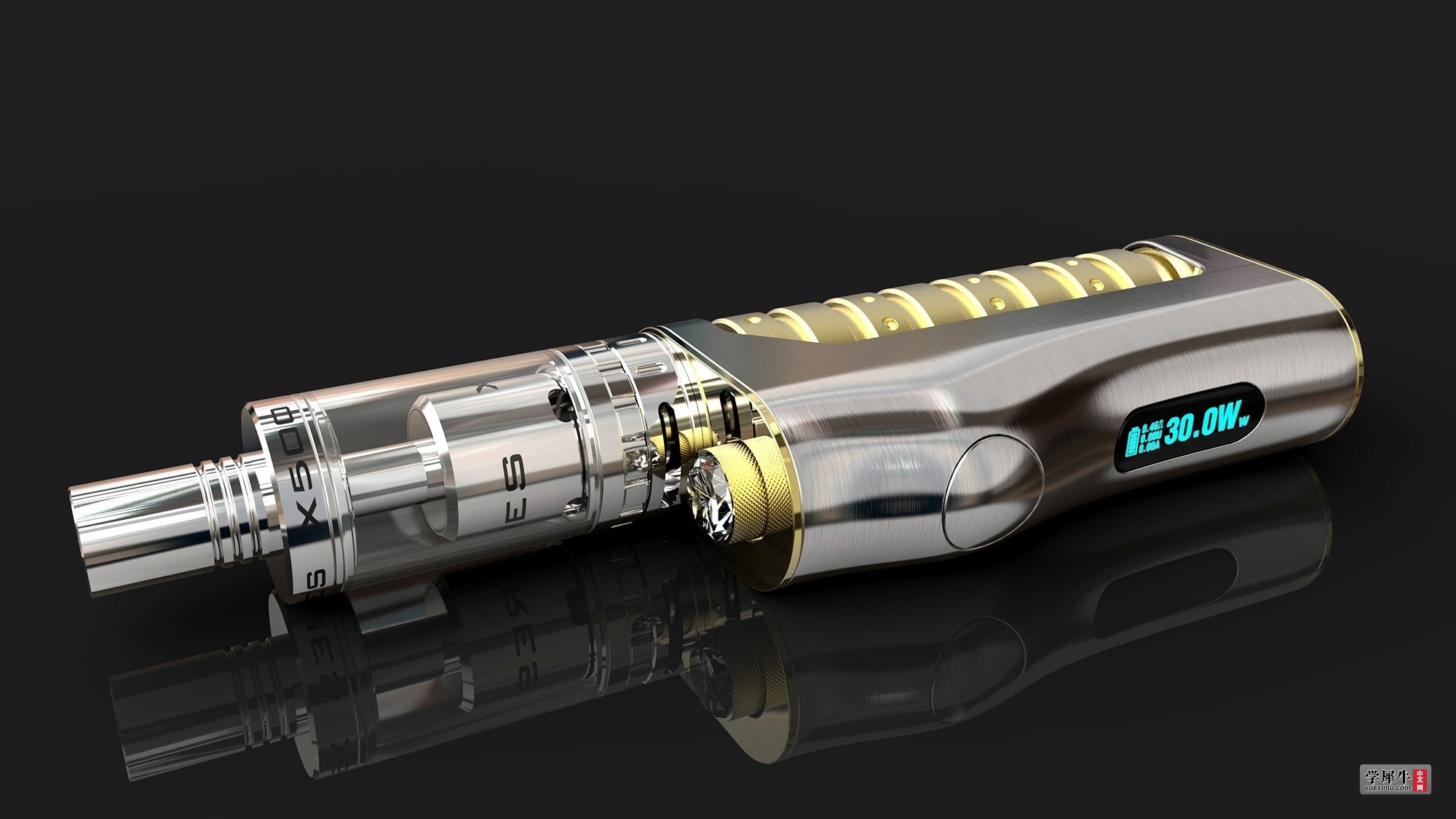

温控旋钮：功率调节5W-80W，镶嵌10mm超大钻石（昂贵天然锆石最接近钻石品质）
侧显示屏幕：依托主体弧度设计，在不点亮时看不到屏幕。

liuhao · | 发表于 2017-4-10 18:12:09

设计过程和创意思路：一步一步带着你完成该产品。

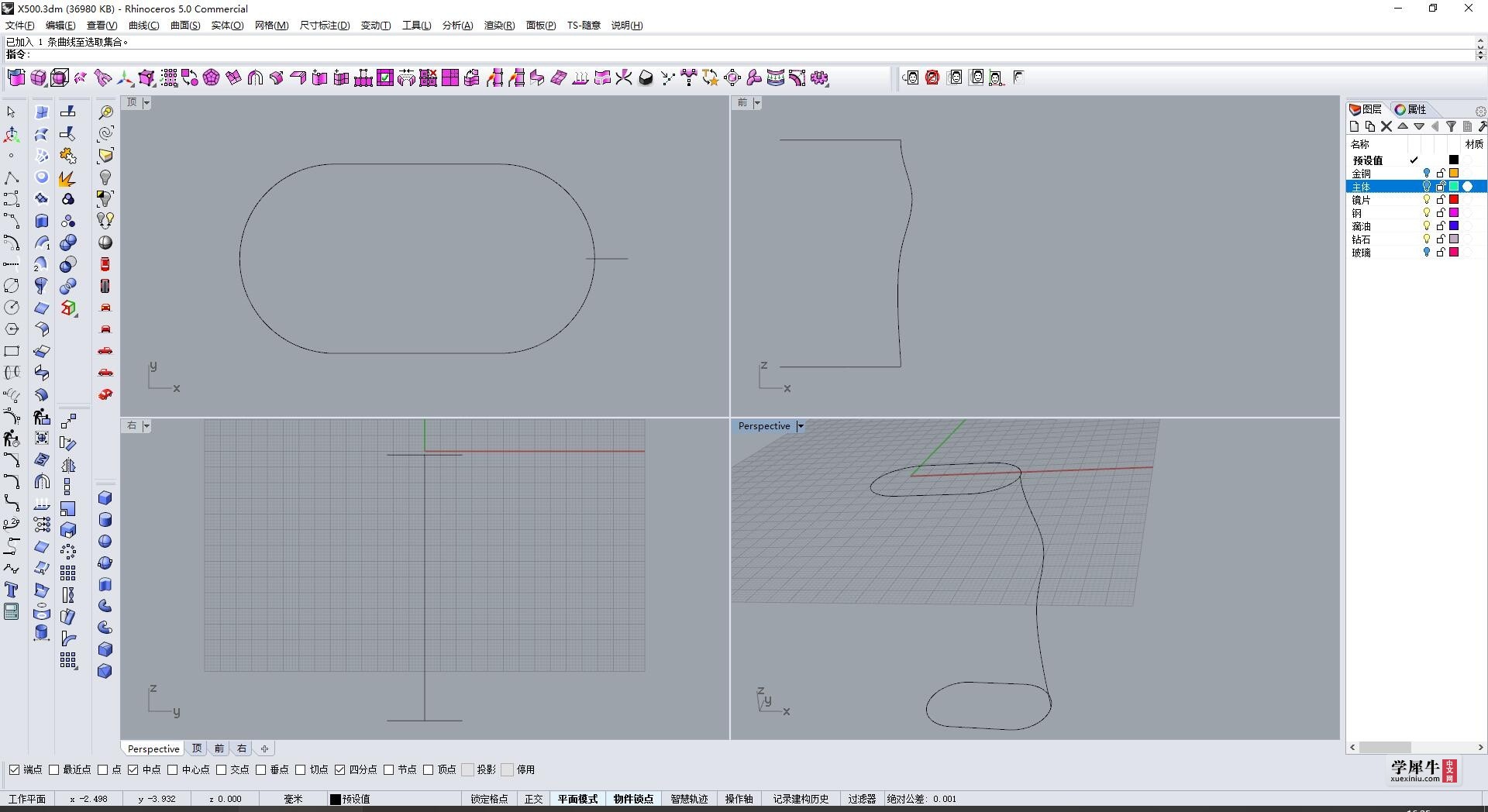

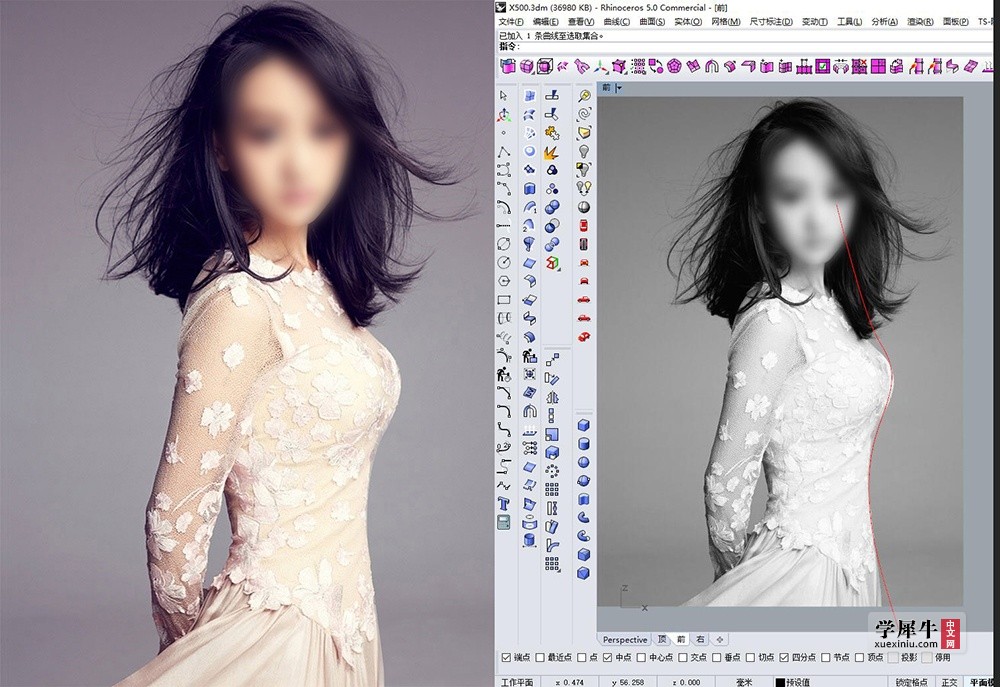

1.首先是创意曲线的抽取，

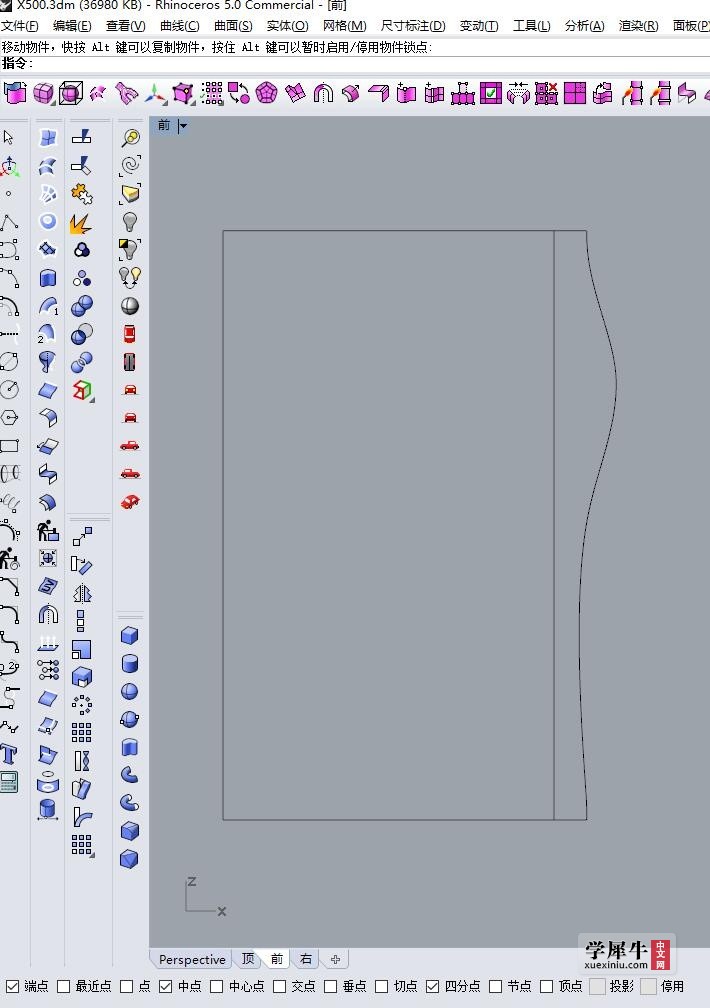

2.修正曲线，因为要规范所以必须让起点终点在一条直线上

3.上面画一个圆角矩形，复制到下面一个，

4.增加直线，让我们用曲面成形

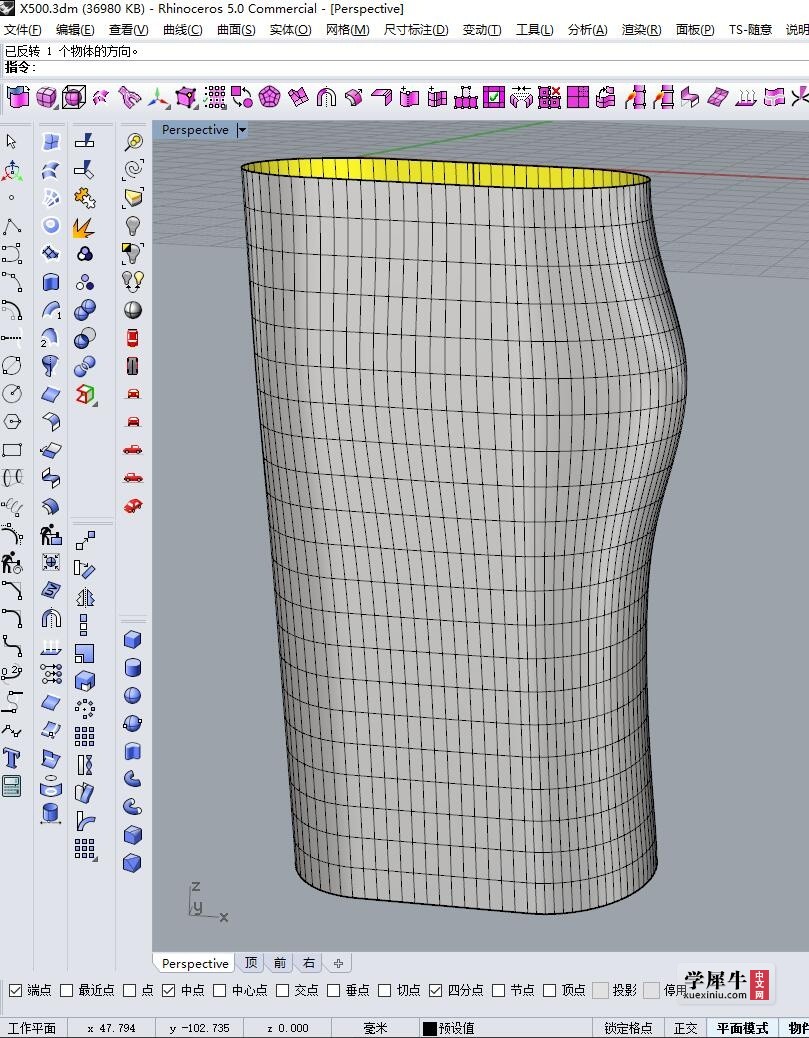

5.从曲线建立曲面

6.建立修剪曲线，修剪出电池仓的位置（两方向拉伸曲线）

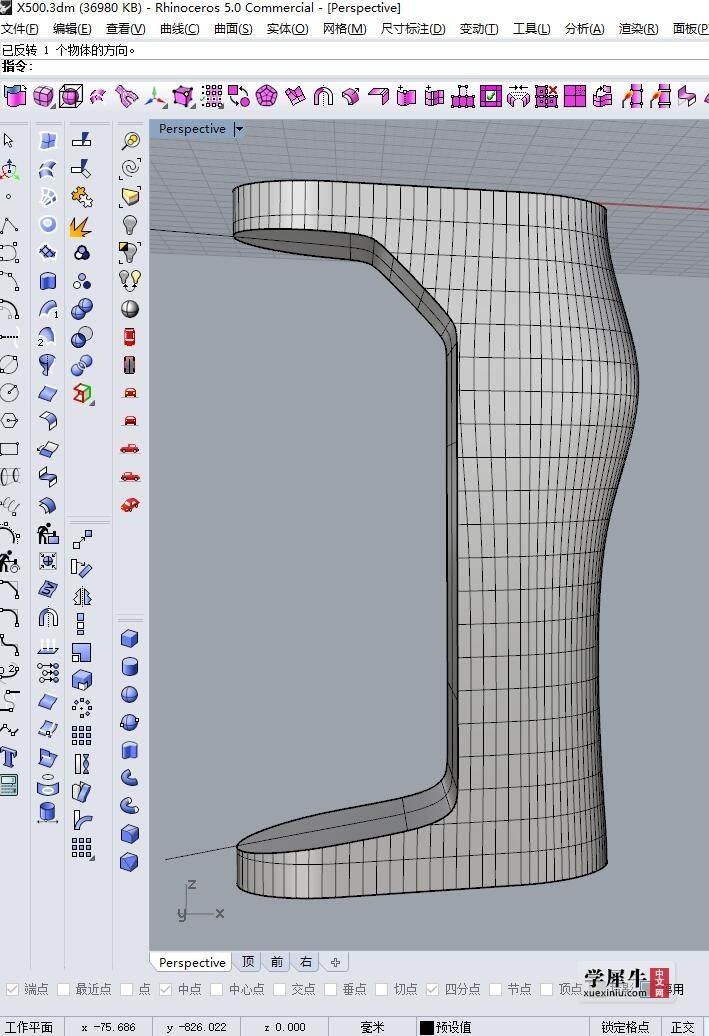

7.修剪完成，等到一个主机

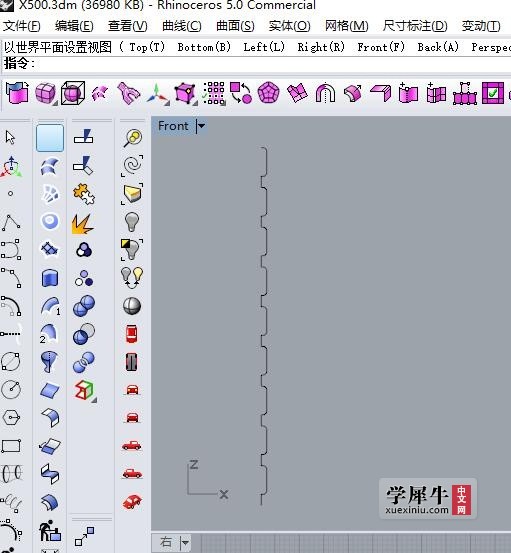

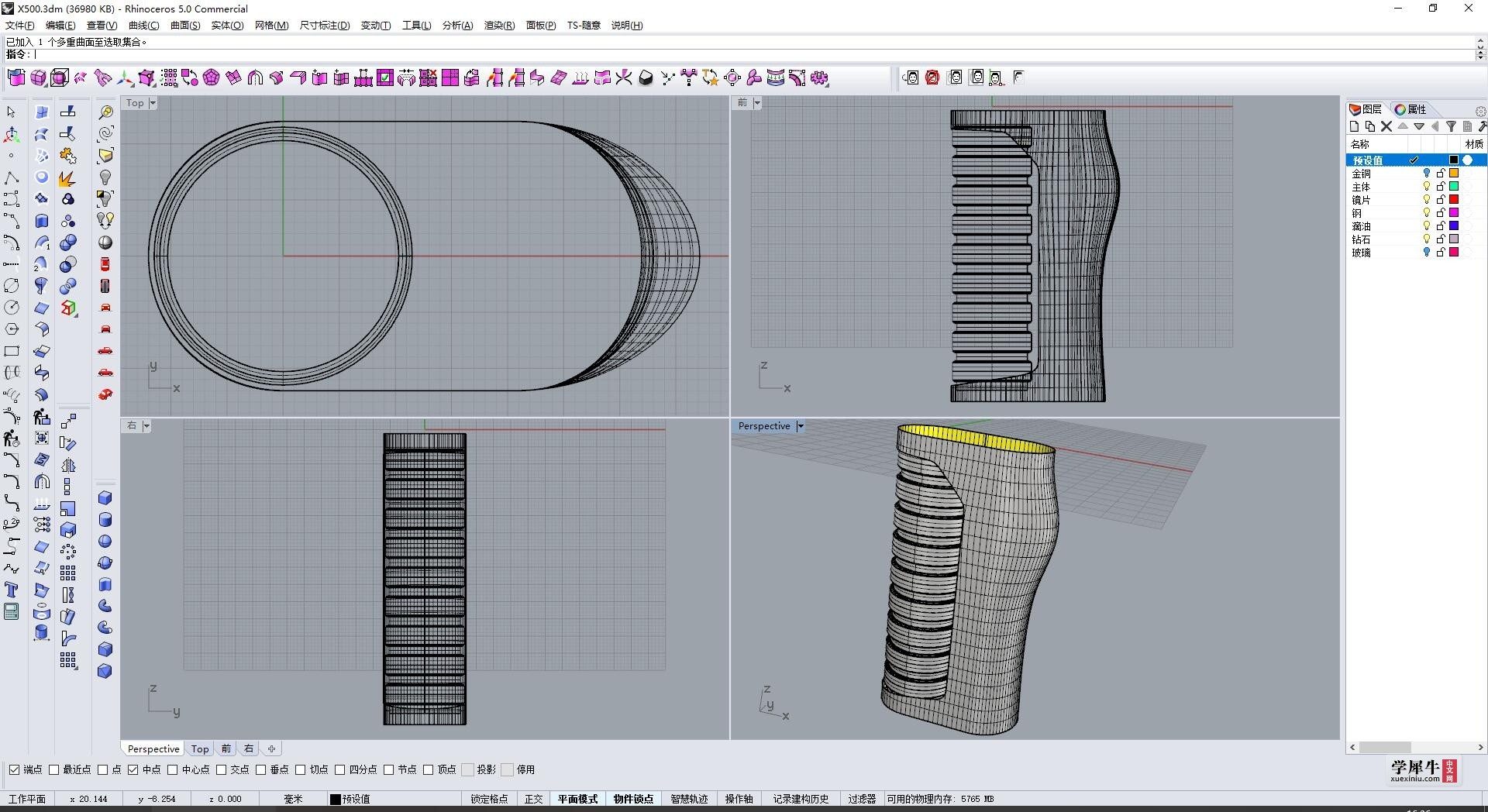

8.接下来制作电池仓（思路，建立曲线，复制多个，车削成形）

9.车削车一个电池仓的主机，

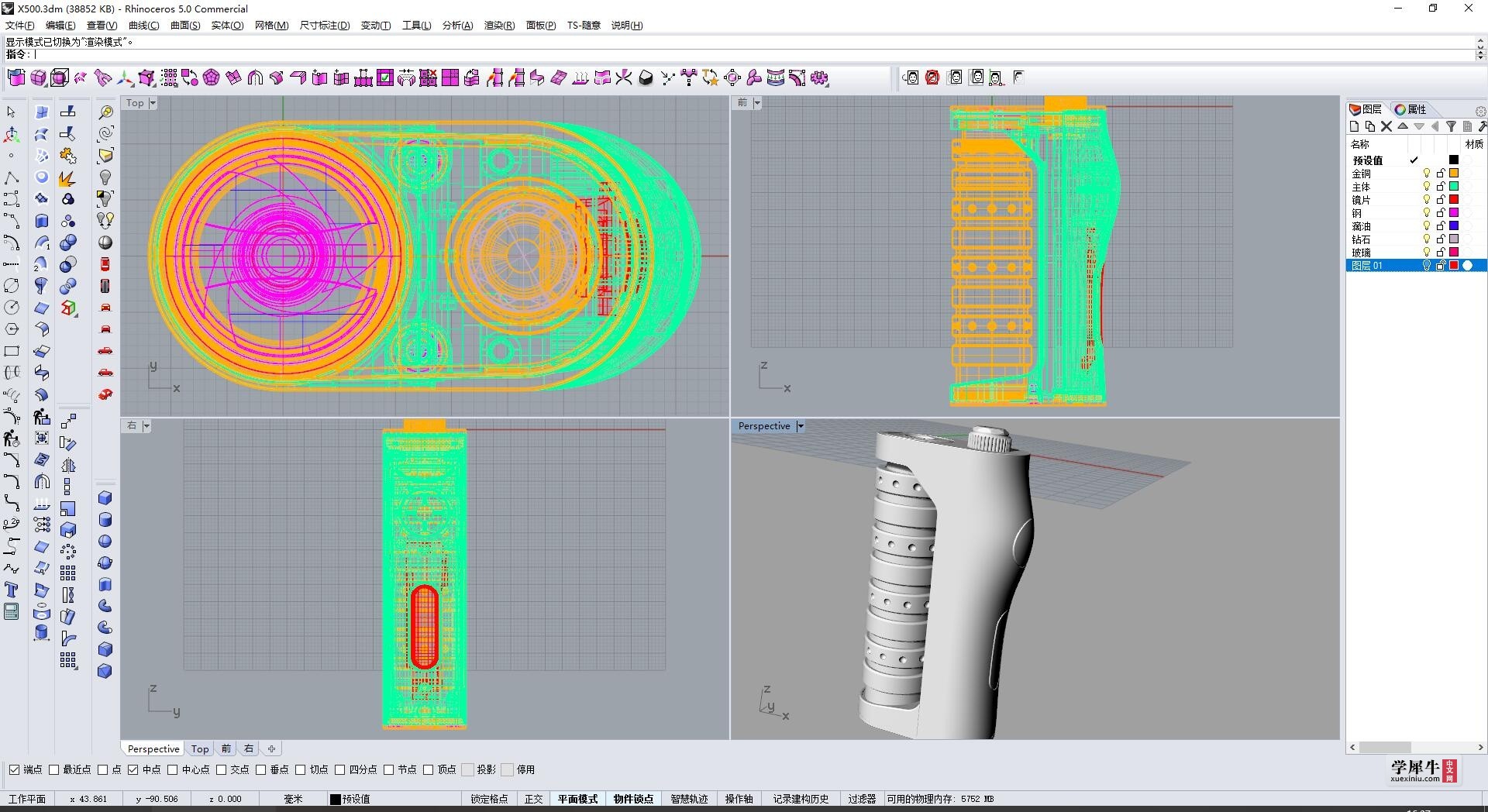

10.完善细节，给模型开孔，想放按键、USB、显示屏幕、都可以去做了，

细节做好，这个产品就完成了。

liuhao · | 发表于 2017-9-6 17:45:20

2603664368 发表于 2017-9-6 14:09
可惜了，柏拉图不会定位，不会销售

哇，大神，你怎么知道这么多啊？我才入电子烟行业不久，我们公司销售能力差，后来给柏拉图OEM了，结果他们花了8万推广也没火起来，我做为这款产品的设计者来说，我最怕我设计的产品赔钱，这让我很难过，你是谁啊？加我微信吧，我觉得你懂的很多，向你学习一下，haogege163

cab216 · | 发表于 2017-8-12 14:54:58

liuhao 发表于 2017-8-9 14:11
我做的是实体与实体之间的修剪，不是曲线修剪，

那您之前用曲线做出来的电子烟大体也是实体吗？我按照你的方法，四周是闭合的，顶和底是空的，像是水管一样的道理，用实体的面去修剪结果电池仓那里就也是空的

女王 · | 发表于 2017-4-11 10:33:17

楼主出个渲染的教程感觉会好一点，渲染的很有质感~66

liyanxiong917 · | 发表于 2017-4-12 13:38:46

酷炫，渲染的666 就是不晓得实物如何

AlexWin · | 发表于 2017-4-15 17:47:41

不错，年轻小哥一定喜欢这曲线！

ccj_Century · | 发表于 2017-4-16 13:31:35

请楼主拍个实物照片看看~

liuhao · | 发表于 2017-4-17 15:52:23

liyanxiong917 发表于 2017-4-12 13:38
酷炫，渲染的666 就是不晓得实物如何

这个我自己正在用，拍下给你们看看。

小豆苗儿。 · | 发表于 2017-4-17 19:30:45

学习了啊。

tangk · | 发表于 2017-4-17 20:37:12

兄弟，很牛B！

『ShadOw.。 · | 发表于 2017-4-18 16:20:06

学习了学习了！。。。

小薛哈哈 · | 发表于 2017-4-18 18:53:39

大神，是用啥软件渲染的

liuhao · | 发表于 2017-4-19 14:22:31

薛徐彬发表于 2017-4-18 18:53
大神，是用啥软件渲染的

KS

jabez@163.com · | 发表于 2017-4-21 17:44:50

你不出这图，还真想不到是这里取的曲线，手感不错吧:lol

Goty · | 发表于 2017-4-21 20:26:22

我也在用电子烟，你这个好大啊，已经顶的上几十年前的水烟袋了。:)

kikikim · | 发表于 2017-4-25 16:44:47

嗯，设计思路很清晰，产品设计功力很深厚，不过这都没用，把妹子的全套照片贴出来

455781408 · | 发表于 2017-5-15 15:23:40

好羞涩的设计灵感:$:$:$

18530010231 · | 发表于 2017-5-15 17:11:54

提取的线条有点性感

好学的小伟 · | 发表于 2017-6-6 11:39:31

怎么渲染的呀

闻刀寻见 · | 发表于 2017-7-10 09:42:00

赞一个

闻刀寻见 · | 发表于 2017-7-10 14:17:28

赞一个

jianchenji · | 发表于 2017-7-10 14:34:39

学习

cab216 · | 发表于 2017-8-1 10:36:01

电池仓那里投影曲线之后我做的为什么是空心的你的修剪后的还是面呢？

liuhao · | 发表于 2017-8-9 14:11:45

cab216 发表于 2017-8-1 10:36
电池仓那里投影曲线之后我做的为什么是空心的你的修剪后的还是面呢？

我做的是实体与实体之间的修剪，不是曲线修剪，

cab216 · | 发表于 2017-8-12 15:01:41

liuhao 发表于 2017-8-9 14:11
我做的是实体与实体之间的修剪，不是曲线修剪，

可以了！布尔运算弄出来了！不知道对不对，反正目的达到了

三浪 · | 发表于 2017-8-15 14:49:00

佩服，思路真开阔

yechen8562 · | 发表于 2017-8-15 14:53:14

思路学习了很棒感谢

2603664368 · | 发表于 2017-9-6 14:09:59

可惜了，柏拉图不会定位，不会销售

wmyaijay · | 发表于 2017-9-27 10:45:08

liuhao 发表于 2017-9-6 17:45
哇，大神，你怎么知道这么多啊？我才入电子烟行业不久，我们公司销售能力差，后来给柏拉图OEM了，结果他 ...

现在这行情还卖这么高的价格，也是没谁了。。。难怪没啥销量
