十字螺丝刀

发布于 2017-4-30 8 点赞 28 评论 21643 浏览

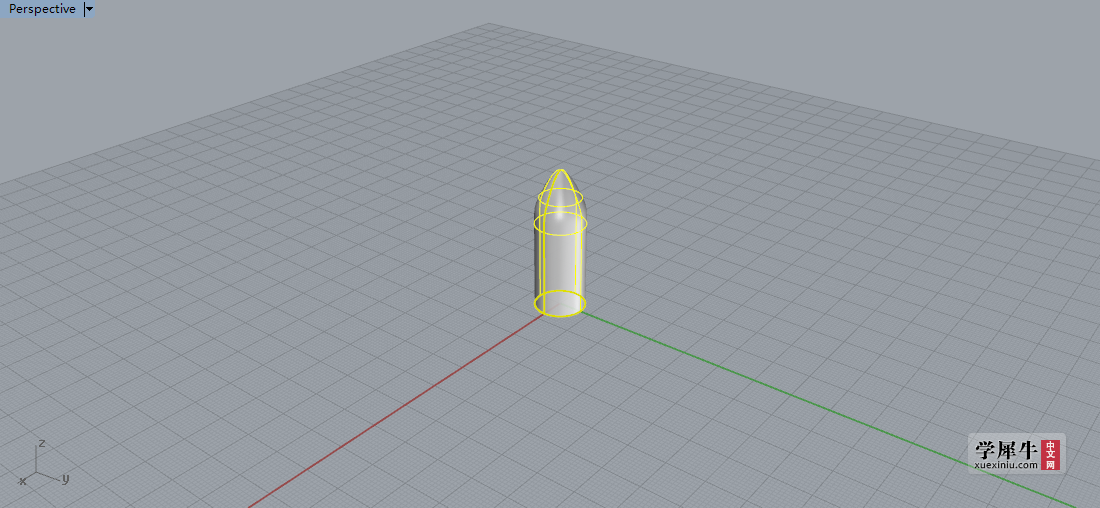

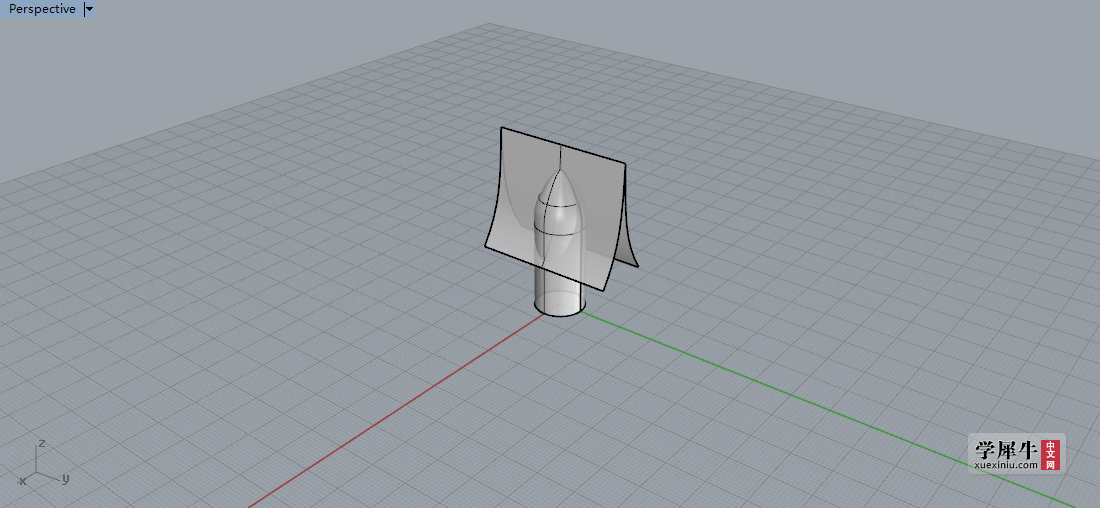

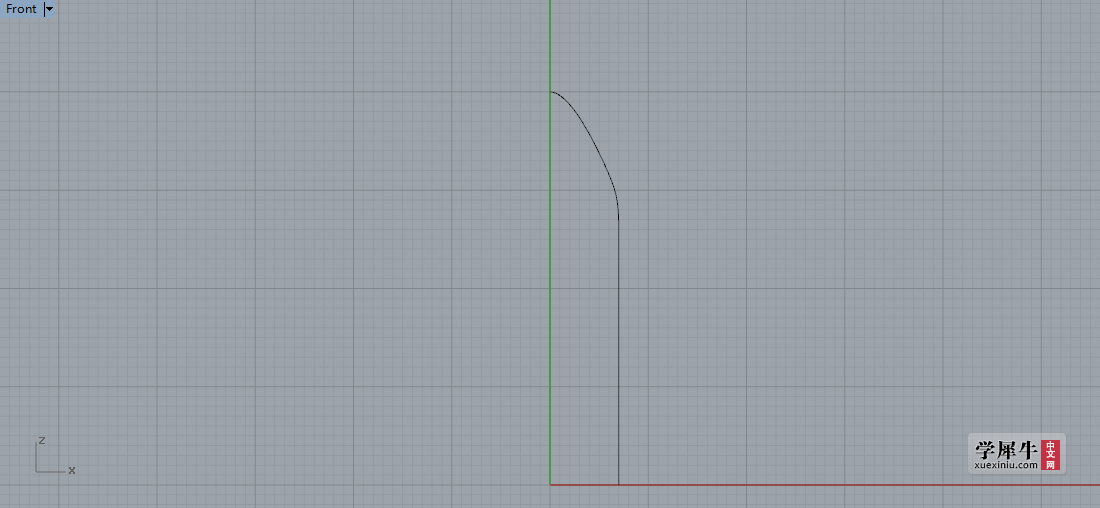

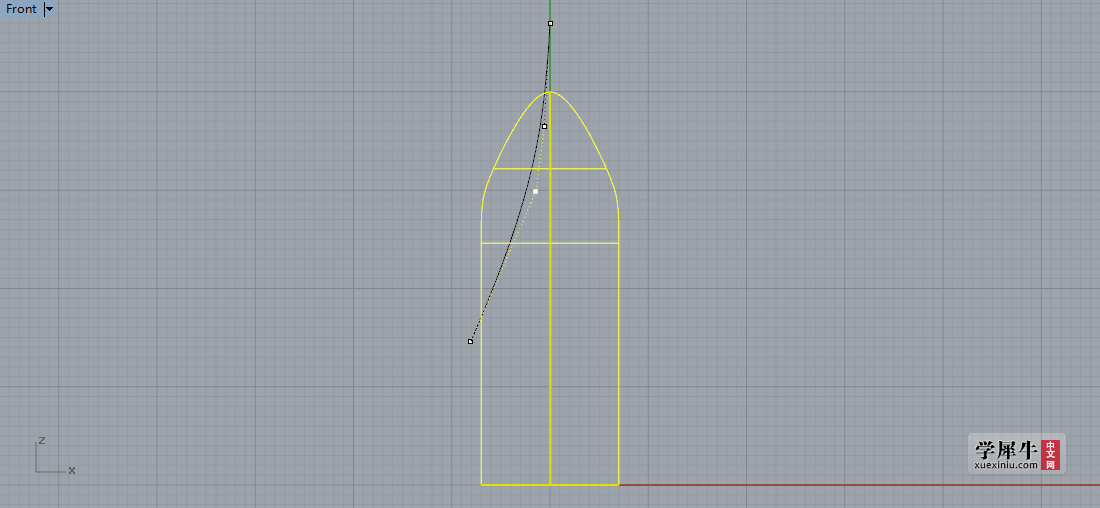

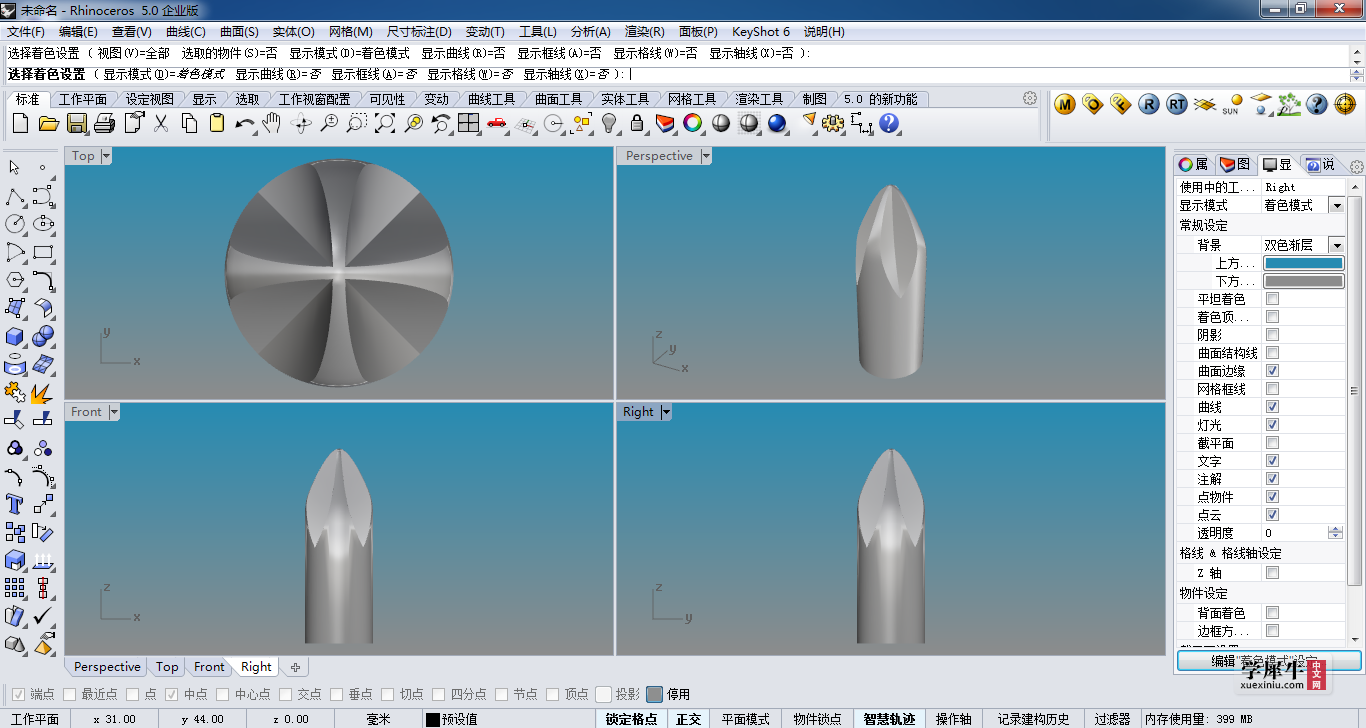

动手做了个螺丝刀,想了好久,这办法还是比较合适
参与人数 2大洋 +6 收起 理由
廖路明 + 1 学习了
吴超 + 5 神马都是浮云

查看全部评分

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

tbfy | 实习生 | 发表于 2017-5-6 09:13:36
做的想法不错
0 回复

举报

987456132 | 设计助理 | 发表于 2017-5-7 09:14:38
:handshake
回复

举报

我爱媛创 | 实习生 | 发表于 2017-5-7 13:42:53
切削的方法好啊 6
0 回复

举报

jiao互人 | 设计助理 | 发表于 2017-5-7 18:42:03
66666666666666
0 回复

举报

小菜鸟Jsy | 实习生 | 发表于 2017-5-8 21:33:06
切的那个面怎么弄?
0 回复

举报

asdgghj | 设计助理 | 发表于 2017-5-9 18:49:21
挺好的~~
0 回复

举报

闫大川 | 实习生 | 发表于 2017-5-11 20:00:32
学习了
0 回复

举报

多边形 | 设计助理 | 发表于 2017-5-12 00:33:24
谢谢楼主活雷锋
0 回复

举报

liyanxiong917 | 实习生 | 发表于 2017-5-12 09:15:51

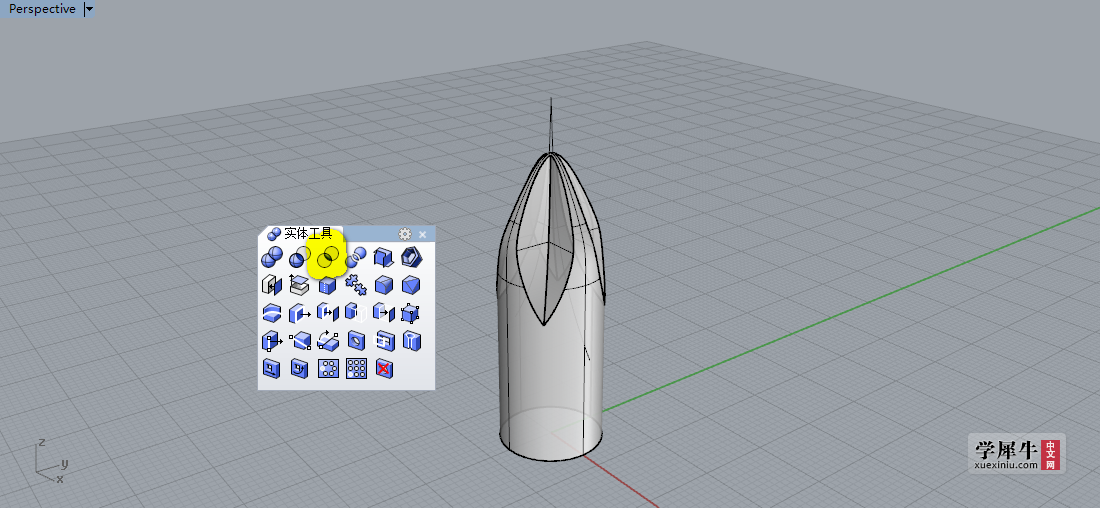

尝试了一下,这个方法好,发现布尔运算分割是个十分强大的功能。
0 回复

举报

jpew | 实习生 | 发表于 2017-5-13 12:38:10
交作业,但是为什么我的模型会多出来几条线?
0 回复

举报

周大川学犀牛 · 发表于 2017-9-4 16:50 点评

你是切割做的吧

小鱼1992 | 资深设计师 | 发表于 2017-5-17 18:25:33
那我也交个作业吧
0 回复

举报

xuexiniu0753 | 实习生 | 发表于 2017-5-17 20:37:14
谢谢楼主,仔细研究,才发现。
原来 布尔运算差集  交集,是2个东西。不留心,怎么看,感觉都像一个命令
0 回复

举报

以默 · 发表于 2017-9-2 16:03 点评

那你太粗心了

syj123 | 实习生 | 发表于 2017-5-18 14:43:51
交集不出来,切割出来再整合的
0 回复

举报

夏末の冉 · 发表于 2017-6-2 18:32 点评

你看下你的分析方向是不是对的,是对称的还是一顺的

七月上 | 实习生 | 发表于 2017-5-22 21:33:06
6666
0 回复

举报

Demonss | 设计助理 | 发表于 2017-5-29 16:47:59
这个切割可以的   ;P;P
0 回复

举报

夏末の冉 | 实习生 | 发表于 2017-6-2 18:32:13
syj123 发表于 2017-5-18 14:43
交集不出来,切割出来再整合的

你看下你的分析方向是不是对的,是对称的还是一顺的
0 回复

举报

周大川学犀牛 · 发表于 2017-9-4 16:56 点评

在分析放向这里晕了一个小时。。。

326268252 | 资深设计师 | 发表于 2017-6-14 11:49:33
66666666666666666666666666666666666666666
0 回复

举报

uoo2 | 实习生 | 发表于 2017-6-19 00:00:08
我用的是布尔差集。布尔交集做出来的只有螺丝刀头外面的那四个滑板部分而没有交集后的螺丝刀杆,请问这是什么问题?
0 回复

举报

蒙桐 | 实习生 | 发表于 2017-6-27 21:44:14
厉害厉害
0 回复

举报

以默 | 设计助理 | 发表于 2017-9-2 16:03:30
xuexiniu0753 发表于 2017-5-17 20:37
谢谢楼主,仔细研究,才发现。
原来 布尔运算差集  交集,是2个东西。不留心,怎么看,感觉都像一个命令 ...

那你太粗心了
0 回复

举报

周大川学犀牛 | 实习生 | 发表于 2017-9-4 16:50:03
jpew 发表于 2017-5-13 12:38
交作业,但是为什么我的模型会多出来几条线?

你是切割做的吧
0 回复

举报

周大川学犀牛 | 实习生 | 发表于 2017-9-4 16:56:54
夏末の冉 发表于 2017-6-2 18:32
你看下你的分析方向是不是对的,是对称的还是一顺的

在分析放向这里晕了一个小时。。。
0 回复

举报

周大川学犀牛 | 实习生 | 发表于 2017-9-4 17:02:51

回复

举报

卧听海风 | 实习生 | 发表于 2018-3-14 15:01:31
66666666666666
0 回复

举报

lanqi2012 | 实习生 | 发表于 2018-4-30 01:29:47
才发现,是2个东西
0 回复

举报

lanqi2016 | 实习生 | 发表于 2018-4-30 01:54:20
那我也交个作业吧
0 回复

举报

黑森林小叶曲 | 实习生 | 发表于 2018-9-3 15:31:13
哇谢谢提供思路
0 回复

举报

yaoshunyu5670 | 实习生 | 发表于 2018-11-8 13:13:29
挺棒的,学习到了
