半个月从手绘到实物，你只看见我的成果，却没见我的汗水

先上一张手绘，这是很多草稿完最后定稿的手绘

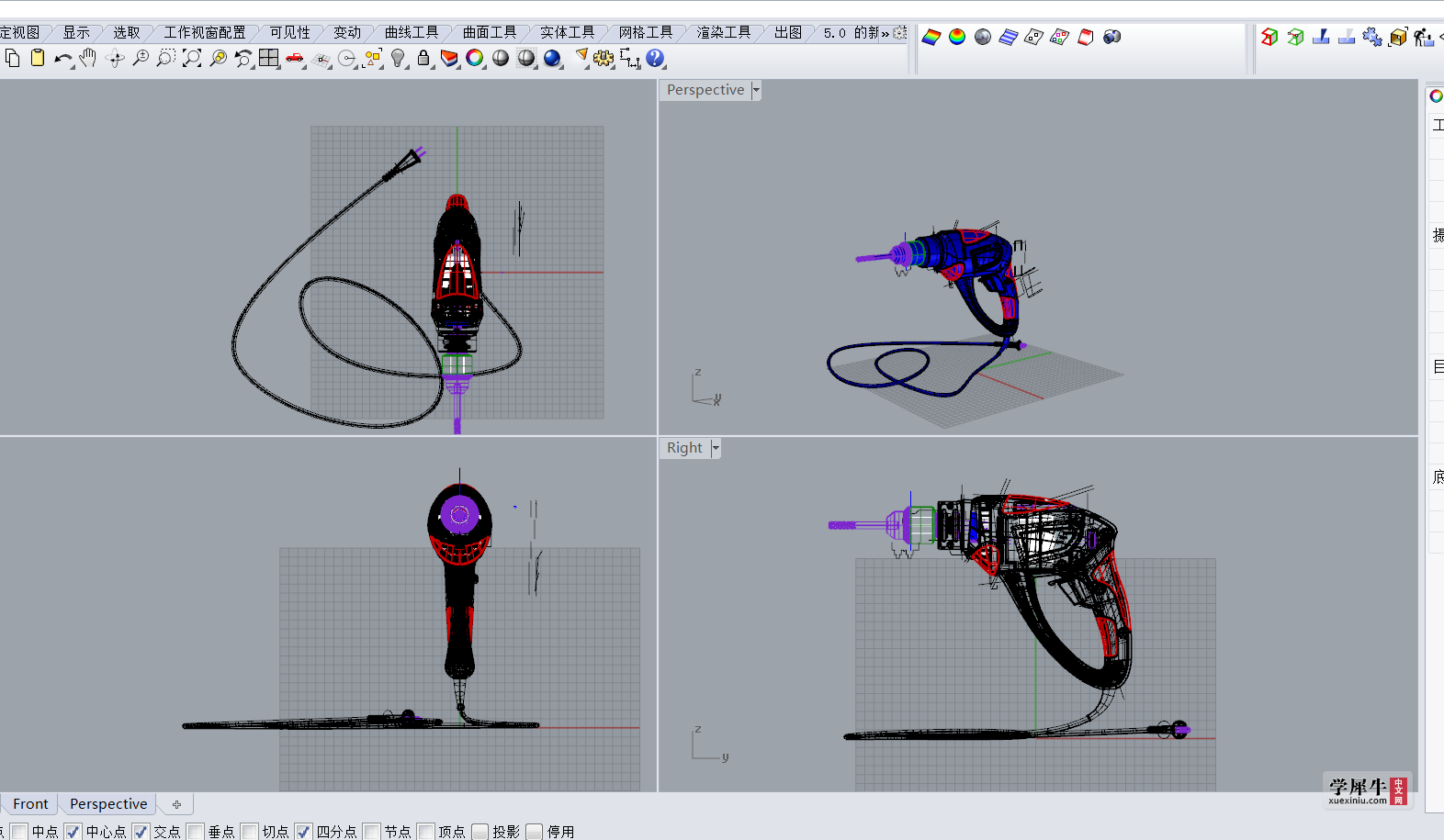

造型建模，不断尝试最终确认

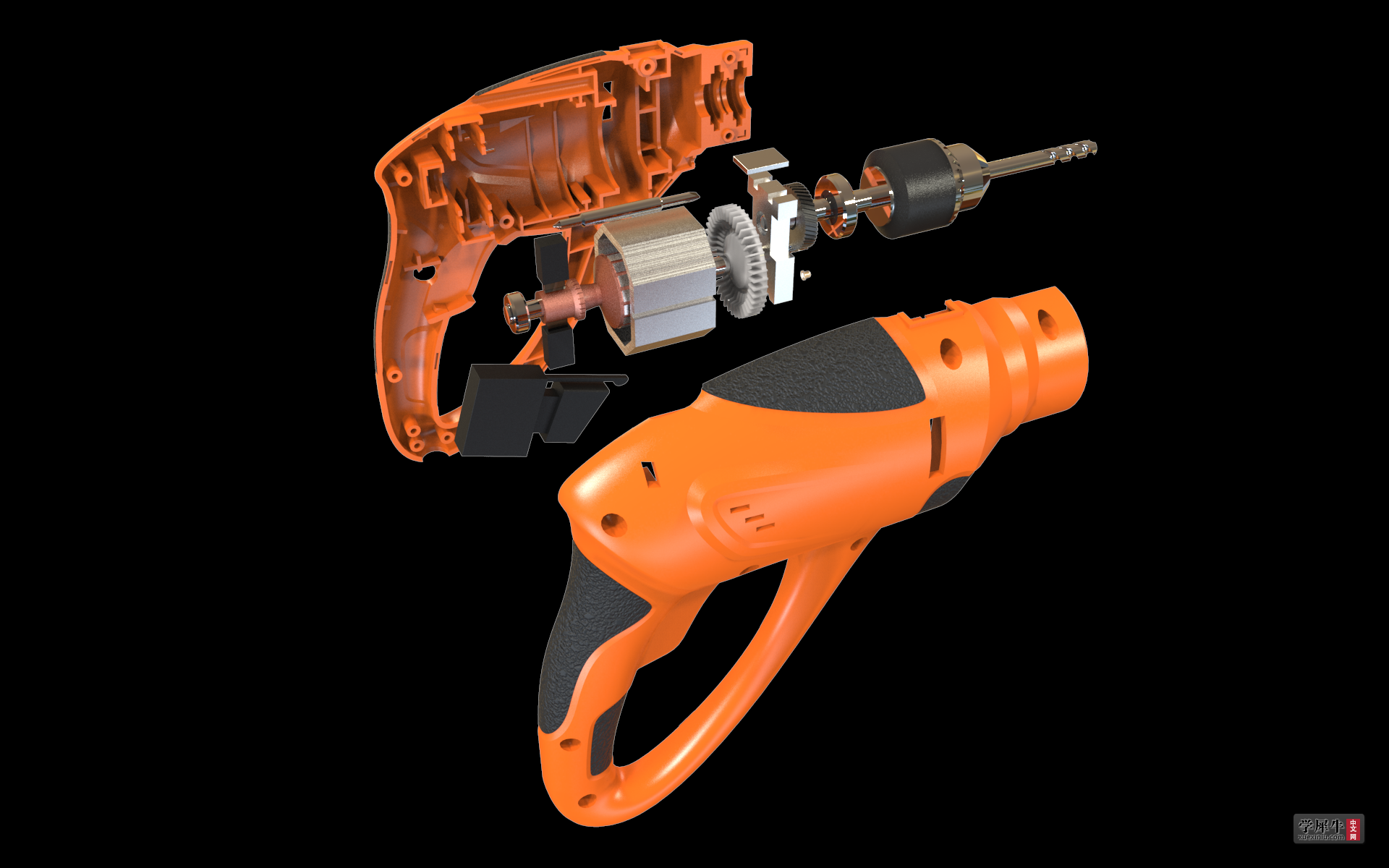

爆照图与结构展示，谁说犀牛不能做结构

3d打印实物，电机零件之类的直接买的一个手电钻拆了装上的

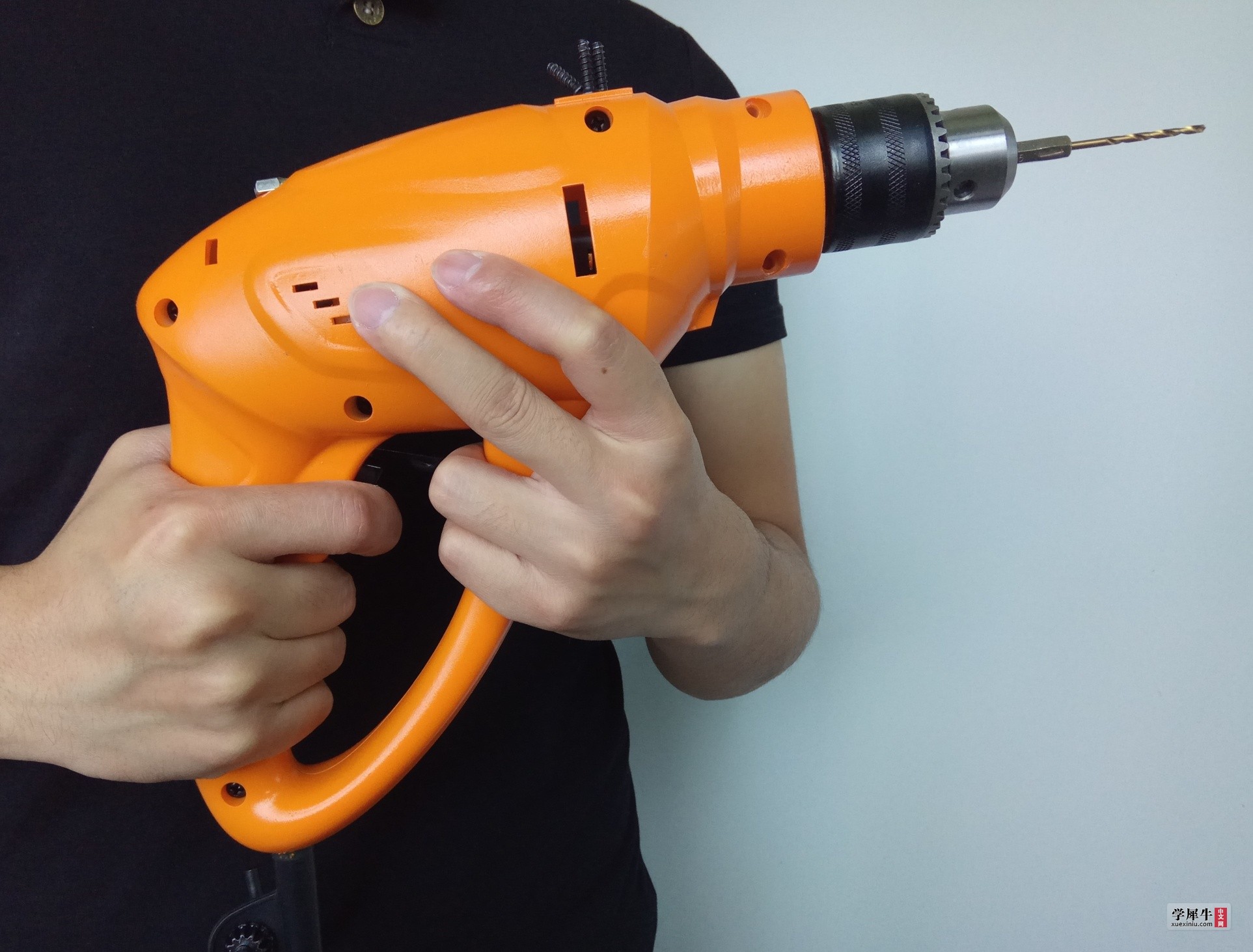

成品展示

后期渲染加ps人物使用效果海报

参与人数 10	经验 +8	大洋 +51	收起理由
多边形		+ 3	很给力!
swiftchen210		+ 3	很给力!
2018.01.01		+ 3	很给力!
翟桔便		+ 1	赞一个!
15738854008		+ 10
yizhibear		+ 5	赞一个!
zkx790274363		+ 3	很给力!
xiaobuding0543	+ 8	+ 8	赞一个!
AlexWin		+ 5	赞一个!
乌龙		+ 10	神马都是浮云

查看全部评分

fjx18829246721 · | 发表于 2017-8-30 15:55:38

去探索吧发表于 2017-8-29 19:49
楼主，我是在校学生学产品设计的结构接触的很少主要的是在外观和创新上的学习想问一下楼主这些以后出 ...

学产品设计的一般不会管结构主要就是做外观的但是本来我们做外观就比做结构的做外观强如果我们再学会了做结构，那岂不是更有前景。让很多概念性的东西能实物化:lol

小宇很厉害 · | 发表于 2017-8-30 08:30:05

并没有人说rhino不能做结构，这类问题很早的时候就有一些大神讨论过……{:7_526:}
只是它做结构的话，很多拔模角倒角之类的细节需要手动去做，而且有时候倒角并没有那么智能，会破面会失败。
我之前刚用RHINO做结构的时候也是有点头大，然而RHINO做结构好处就是，后期有任何需要修改的地方，改起来非常方便，而其它软件虽然做结构很方便，但大多都是线性流程，改动一个地方牵一发而动全身。
但是不得不说，RHINO做ID，然后定稿，然后细化结构，做出来成品之后真的是很high。

fjx18829246721 · | 发表于 2017-12-3 07:50:33

elsa 发表于 2017-12-2 16:51
3D打印这个费用要多少？用激光固化技术吗？

恩是激光固化精度0.02 我这个800多刚开始打实物厚度没把握好做的有点厚了像这种机壳应该1.5-2mm就够了我怕不结实做了3mm 拿回来一看太厚了

Dont · | 发表于 2017-8-29 09:04:31

棒棒的

hill5188 · | 发表于 2017-8-29 09:06:06

很好

乌龙 · | 发表于 2017-8-29 09:11:59

期特楼主关于此产品的更多过程分享

fjx18829246721 · | 发表于 2017-8-29 09:16:01

乌龙发表于 2017-8-29 09:11
期特楼主关于此产品的更多过程分享

:D

gerryellis · | 发表于 2017-8-29 09:20:53

好棒~~

pipi8864774 · | 发表于 2017-8-29 09:25:10

真心不错，膜拜

AlexWin · | 发表于 2017-8-29 09:27:08

回复拿大洋

迷失世界 · | 发表于 2017-8-29 09:31:44

好棒

513514 · | 发表于 2017-8-29 09:48:24

厉害厉害

vtboy · | 发表于 2017-8-29 09:52:09

That wrapping is so cool. Great job!

fjx18829246721 · | 发表于 2017-8-29 10:17:36

本帖最后由 fjx18829246721 于 2017-8-29 11:56 编辑

直接买的工程色自喷漆上色，多喷几遍，直到和渲染颜色差不多

贰拾 · | 发表于 2017-8-29 10:25:15

回复拿大洋

liuhao · | 发表于 2017-8-29 10:28:11

厉害了

q63621 · | 发表于 2017-8-29 10:57:59

厉害啊！

乌龙 · | 发表于 2017-8-29 11:19:56

fjx18829246721 发表于 2017-8-29 10:17
直接买的工程色自喷漆上色，多喷几遍，直到和渲染颜色差不多

楼主接着更新哇{:7_525:}{:7_525:}{:7_525:}

fjx18829246721 · | 发表于 2017-8-29 11:47:18

本帖最后由 fjx18829246721 于 2017-8-29 11:56 编辑

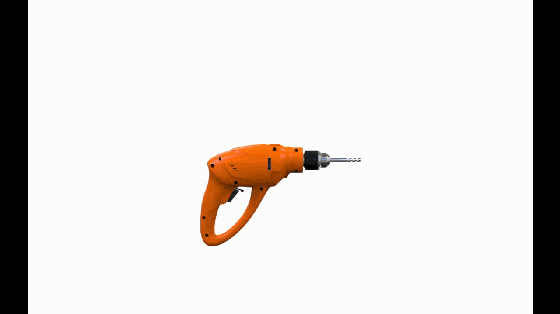

gif只能保存这么短后面还有功能演示的:'( 话说这gif导出来的动图太不流畅了都成照片合成的一样了

小豆苗儿。 · | 发表于 2017-8-29 11:50:10

碉堡了！

fjx18829246721 · | 发表于 2017-8-29 11:55:53

看完我的作品有没有从事工业设计都是全能的呢手绘建模美工渲染制作剪辑哈哈哈，没错我就是想让你们入坑的

18516964752 · | 发表于 2017-8-29 12:01:33

很棒的

无间良品 · | 发表于 2017-8-29 14:42:07

还不错灰常给力！

xiaobuding0543 · | 发表于 2017-8-29 14:44:43

快快来人加精置顶！

a2638195981 · | 发表于 2017-8-29 14:45:03

想请问一下你手绘是用什么软件画的？

pale9blue · | 发表于 2017-8-29 14:55:35

犀牛确实能做结构，但是一个筋位proe画矩形拉伸到指定曲面就可以了，而犀牛要画矩形挤出修剪组合曲面
拔模斜度就更不用说了，犀牛要加拔模斜度基本等于重做一遍
而且犀牛只能拿去3d打印，要做出能开模的封闭多重曲面真的很难（或许我太笨

）
所以我现在是用犀牛做外观，用proe做结构

fjx18829246721 · | 发表于 2017-8-29 15:28:41

xiaobuding0543 发表于 2017-8-29 14:44
快快来人加精置顶！

老师好，早上一发就加精了，谢谢啦:lol

fjx18829246721 · | 发表于 2017-8-29 15:29:52

a2638195981 发表于 2017-8-29 14:45
想请问一下你手绘是用什么软件画的？

手绘板用sai画

fjx18829246721 · | 发表于 2017-8-29 15:31:00

pale9blue 发表于 2017-8-29 14:55
犀牛确实能做结构，但是一个筋位proe画矩形拉伸到指定曲面就可以了，而犀牛要画矩形挤出修剪组合曲面
拔模 ...

我现在高级曲面用犀牛结构用ug 两者结合天下无敌;P

2039054738 · | 发表于 2017-8-29 15:39:20

社会

wzwxxn · | 发表于 2017-8-29 18:12:03

精神值得学习

去探索吧 · | 发表于 2017-8-29 19:49:57

楼主，我是在校学生学产品设计的结构接触的很少主要的是在外观和创新上的学习想问一下楼主这些以后出社会工作我们都必须懂吗
