Rhino(犀牛)建模——简单的勺子建模【教程】

N久不出教程了，正好今天有人问，截了个几张图希望大家能看懂
高手就不用看了呵呵~、

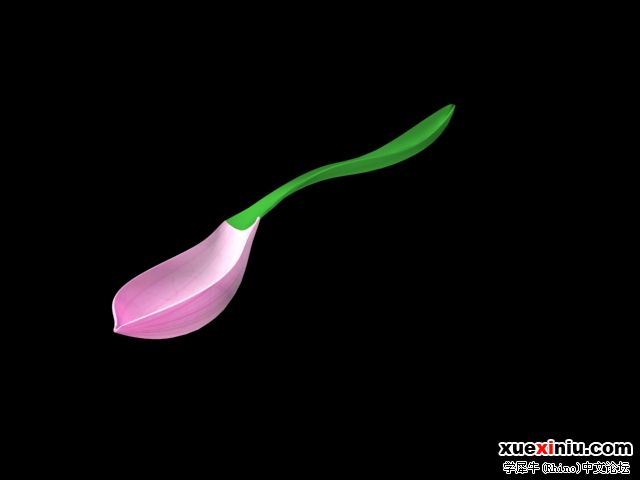

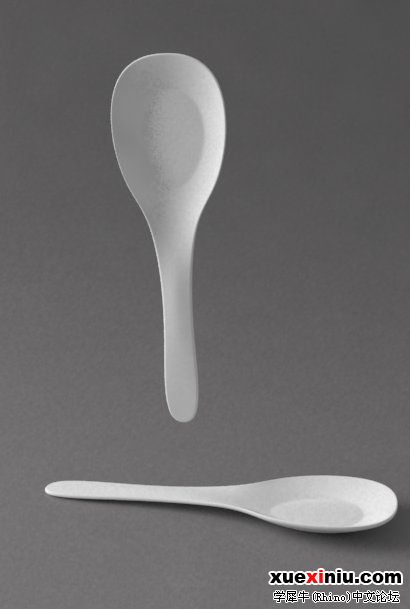

先上效果图

[ 本帖最后由 suffamoph 于 2008-9-8 17:34 编辑 ]

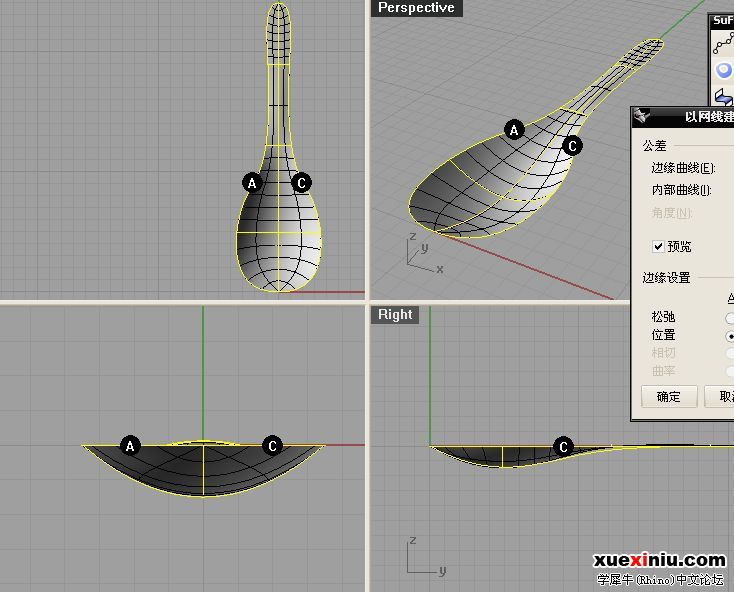

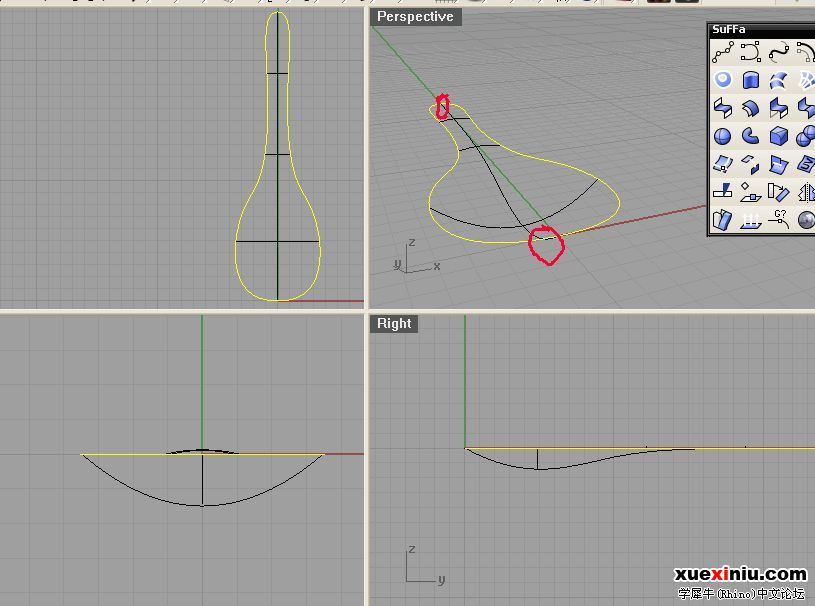

1    如图布线  注意外轮廓线在画圈处是断开的，也就是说是由两条镜像对称的曲线组成的
  这一步是建模的重中之重，线的准确和圆滑程度决定了模型的美观程度和准确程度
  这一步虽然没什么好讲的，但还是要仔细才行，注意线在各个视图的形态，多次调整以求满意

[ 本帖最后由 suffamoph 于 2008-9-8 17:20 编辑 ]

suffamoph 发表于 2008-9-8 17:19
1    如图布线  注意外轮廓线在画圈处是断开的，也就是说是由两条镜像对称的曲线组成的
  这一步是建模的重 ...

求教  我死活画不出下面的曲线

suffamoph 发表于 2008-9-8 17:19
1    如图布线  注意外轮廓线在画圈处是断开的，也就是说是由两条镜像对称的曲线组成的
  这一步是建模的重 ...

请问怎么画镜像对称的曲线

2    以网格线建立曲面

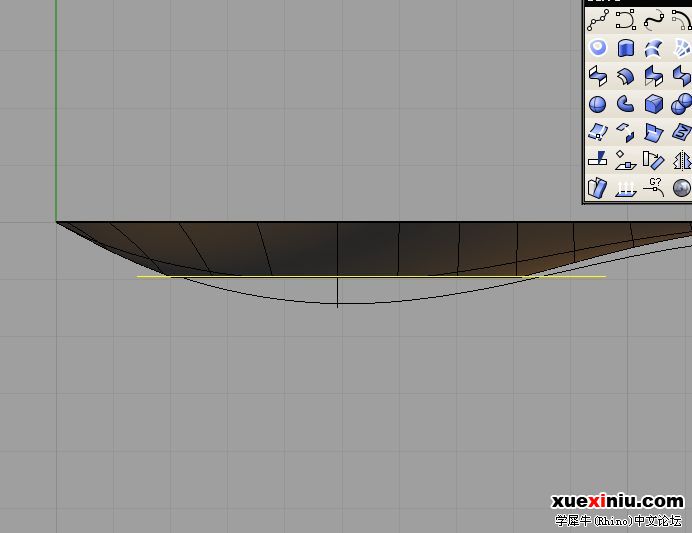

3   在右视图做直线修剪曲面，如图

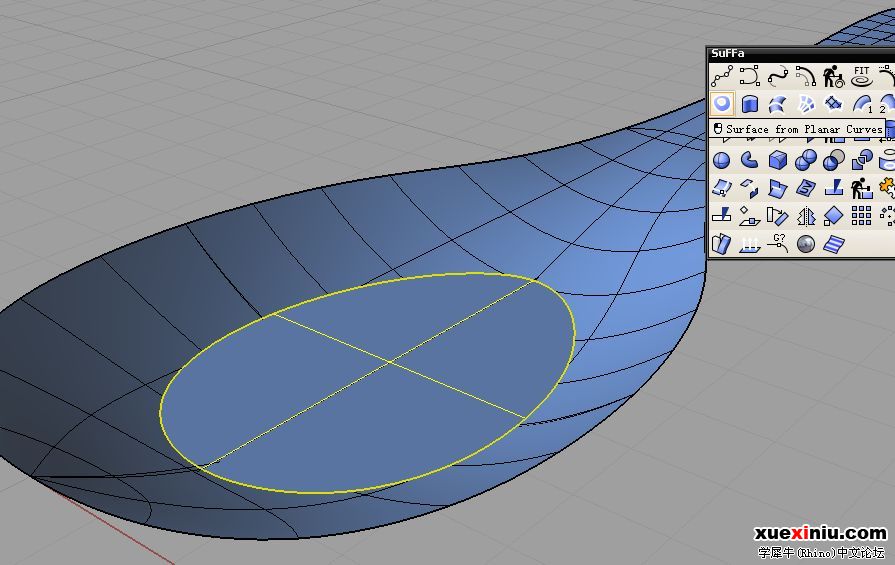

4  用PlanarSrf（或者patch也可）把剪出来的洞补上

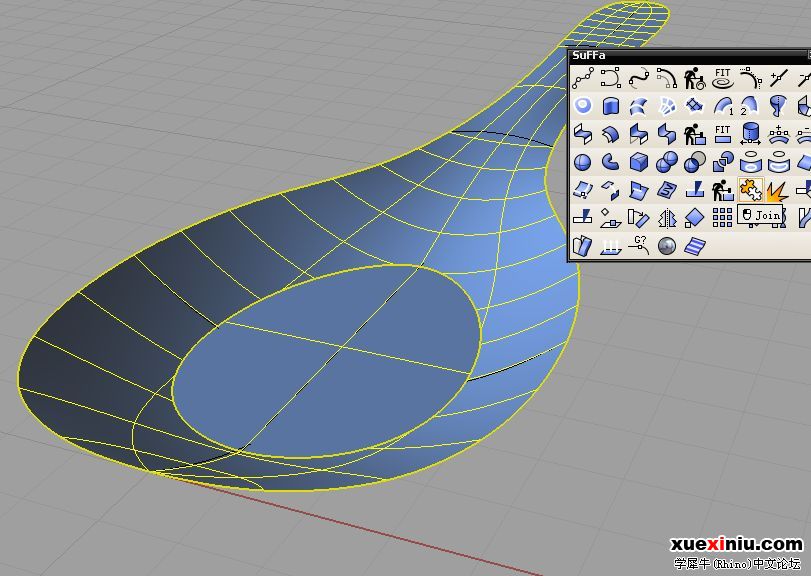

5     组合两部分

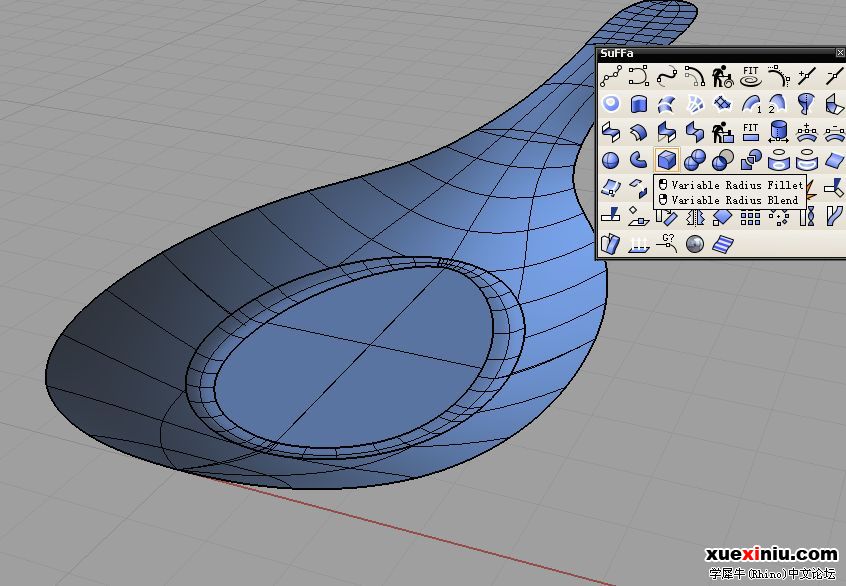

6     用BlendEdge命令来生成G2连续的倒角
     这一步如果用等径圆管剪切然后blend的方法的话，效果可能并不理想。
     大家有兴趣可以试一试，当然这个具体的模型形状有关。

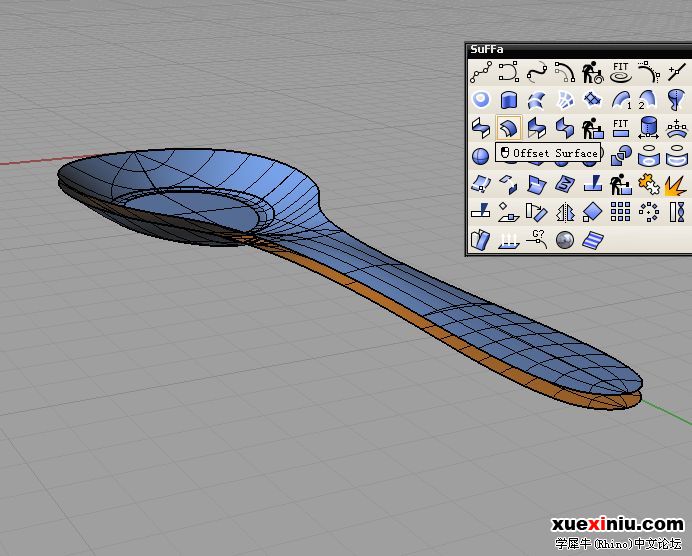

7      偏移曲面，或者直接复制出一个拖动一下也可。这步是为了得到曲面厚度。
     这是比较偷懒的做法~呵呵
     真正的勺子大家可以观察下，上下两面并不是一样的

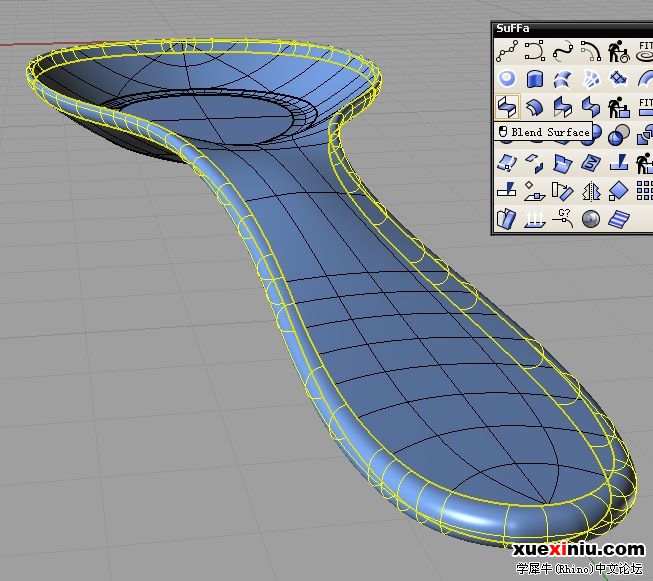

8      blendsrf混接曲面  这一步中有玄机，有的人可能做的很顺一次就成功了，有的人可能会在这里遇到麻烦哦~
        大家试试便知，也给大家个自学的机会，呵呵~

+++++++++++++++++++++++++++++++++++++分割线++++++++++++++++++++++++++++++++
以下是关于最后一步blendsrf的具体操作

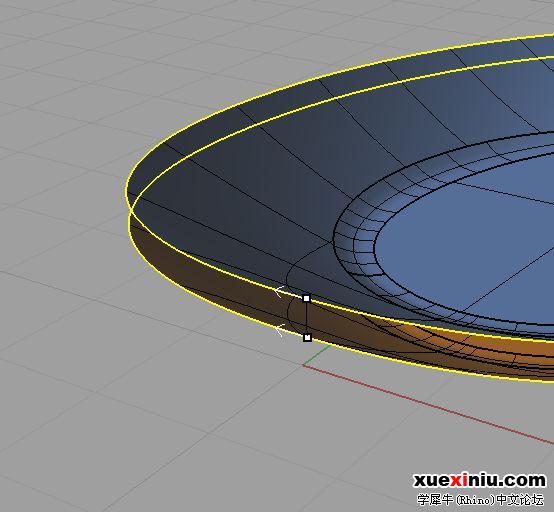

执行blendsrf后，选择上下两面的edge，会发现是断开的，这是因为我们生成面用的network在这个地方是多条线的交点的缘故
这里会出现两个点，用来控制生成的混界面的ISO走向。默认应该是在中间也就是断点处的

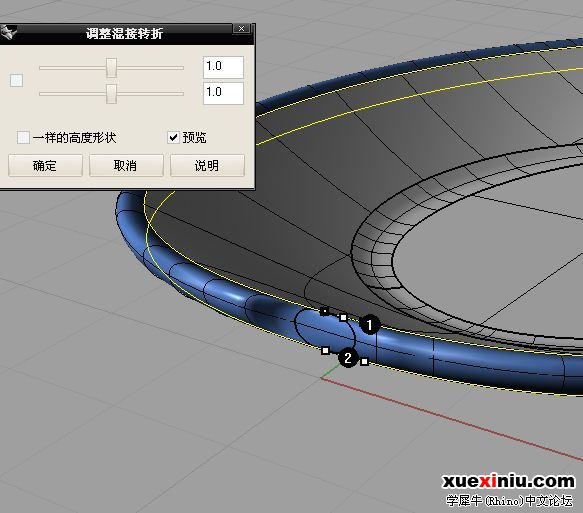

按默认的位置往往会生成扭曲的效果，如图

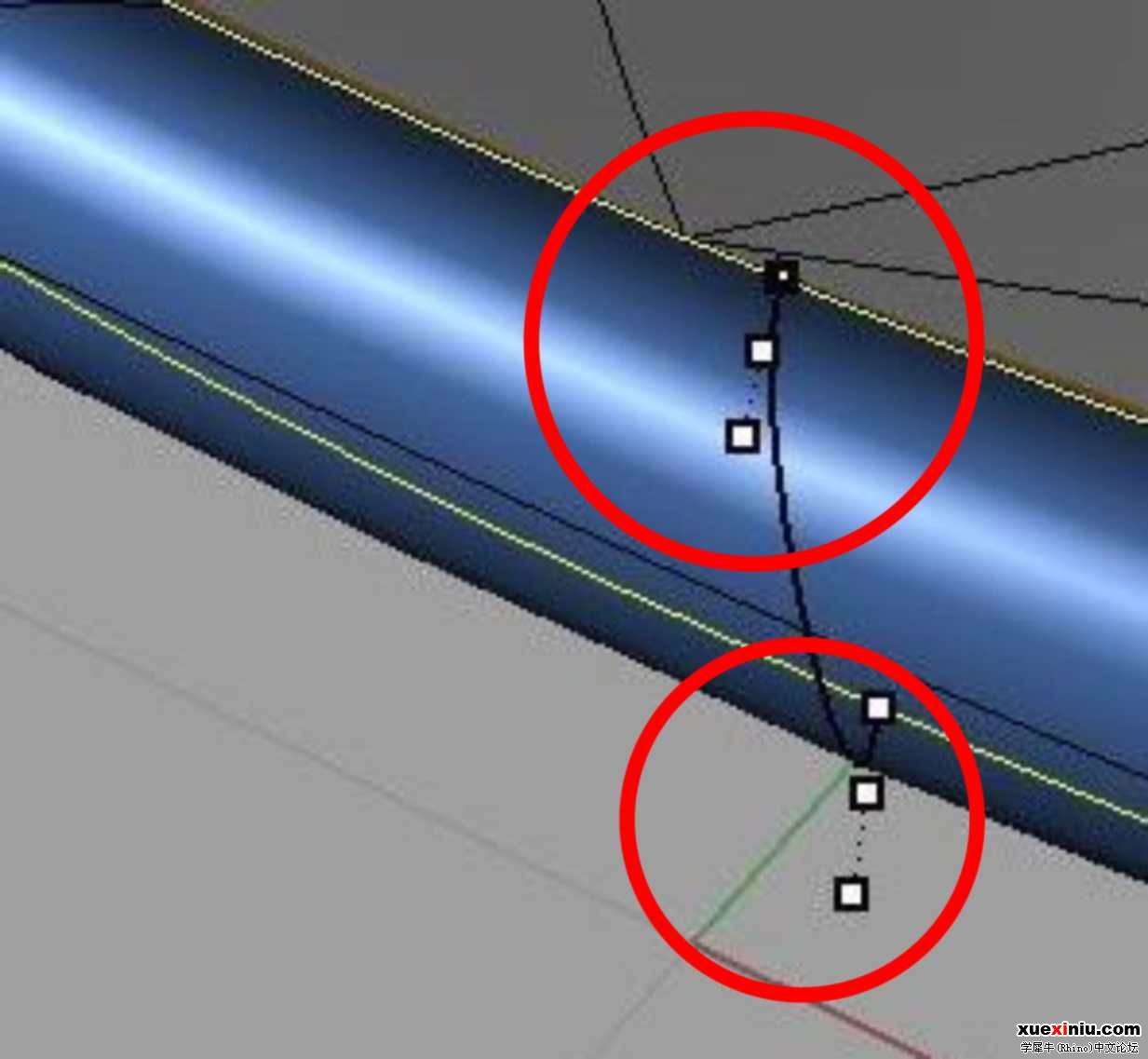

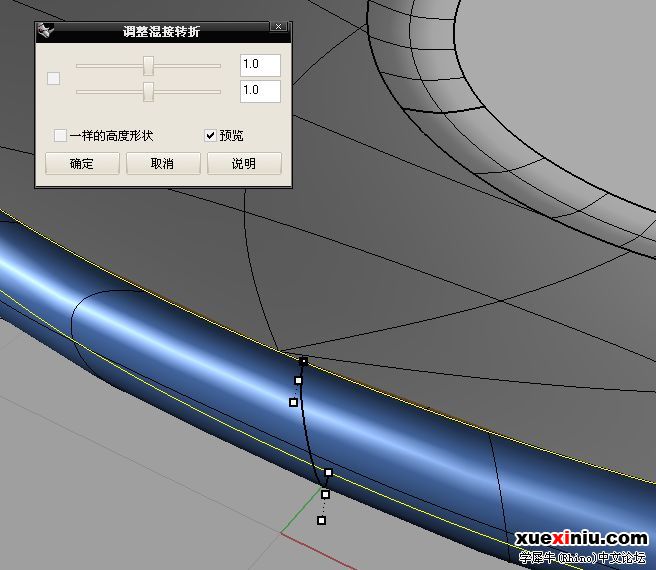

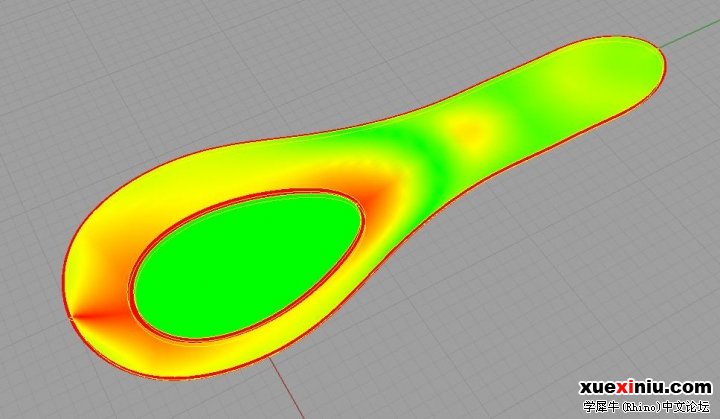

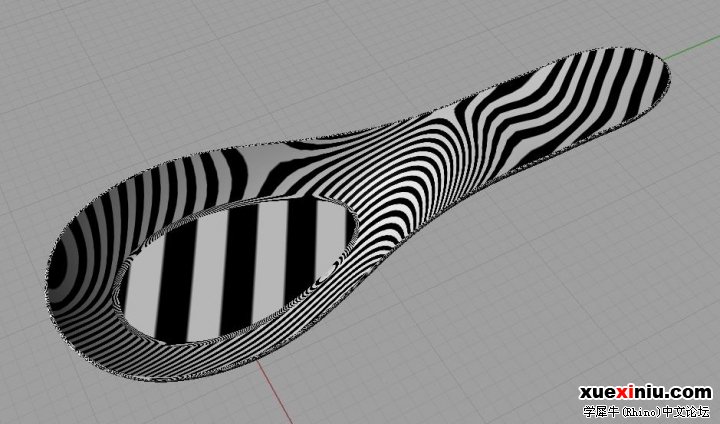

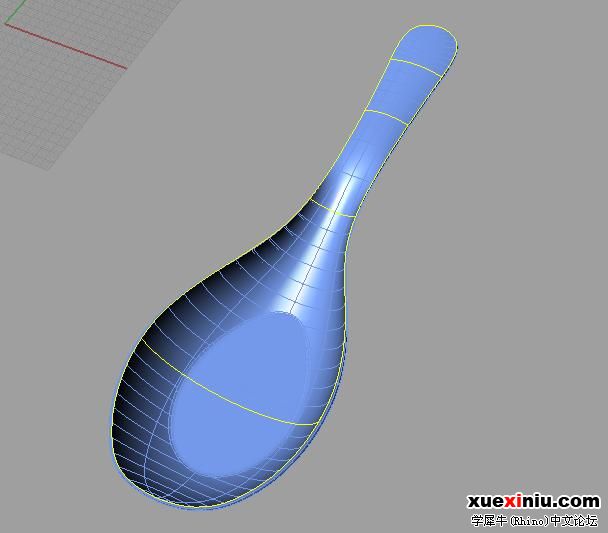

所以，我们把那两个点稍稍往一侧移动一点点，并使之对齐，就可以了~

[ 本帖最后由 suffamoph 于 2008-9-10 15:30 编辑 ]
