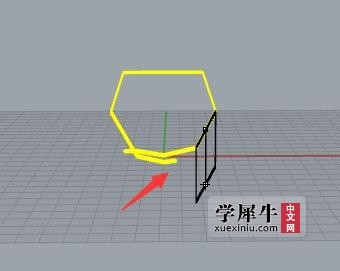

1.首先,用TS里面“平面”(点击成型工具立方体右下小箭头弹出来,不会截图)工具做出一个手环大体形状,如图

2.在手环扣子那里需要掏出空间供另外一个插过去,先选择端部的四块面进行细分面,TS工具 ,然后删去里面的几块面,要注意两边   对称,得出得出效果3.选择整个TS模型进行加厚度,用的工具是加壳, ,得出效果,目前大体形状出来了,进行细节调整,把位置调整好,一班都是调线就好。
4.做上面凸起的地方,首先把上面那个面的结构线去掉,做成只有一个面的,然后选择那块面进行挤出,如图,,得出,然后你会发现这弧度太大了,需要平整下,那么选择与那个面相交、纵向的线进行加线,如图蓝色的线就是加进去的,TS工具是 。这是没确定命令之前,确认之后如下图那个平面相对是没那么弧的了。
大体形状就出来了,然后继续调整至想要的效果。


然后TS做这个手环步骤是这样   但是我自己坐的并不好。下面的是后来做的腕带(附带模型里面),后面的步骤就需要用回犀牛做了,以及一张keyshot效果图

就做到这里了  欢迎其他人评论指点:loveliness:
