像素化风格模型

发布于 2018-5-23 12 点赞 30 评论 13338 浏览

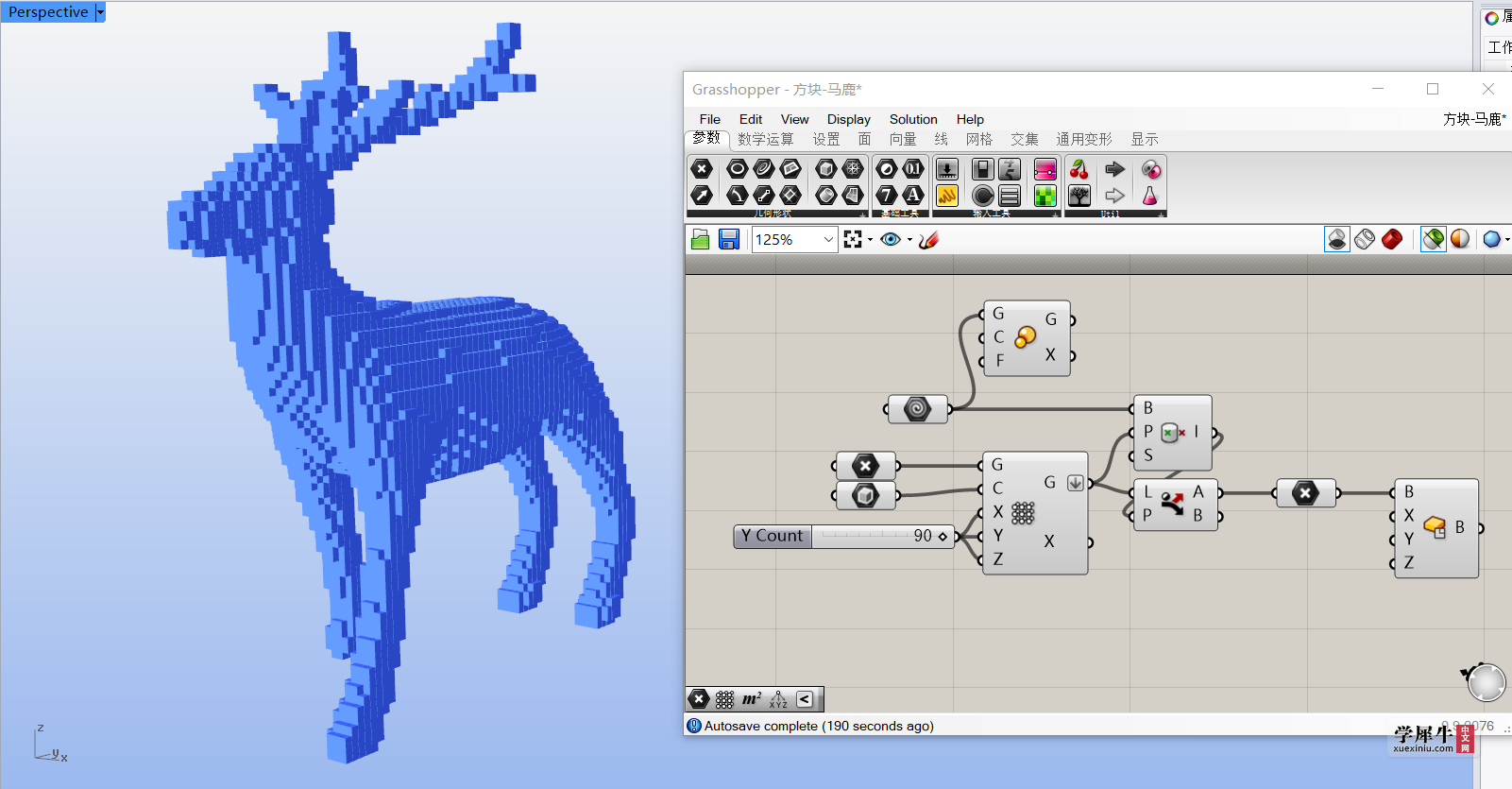

GH做的普通形态转像素化风格模型,附上电池图 untitled.42-1.png untitled.44.png 方块马鹿.png
参与人数 1大洋 +1 收起 理由
kook198725 + 1

查看全部评分

本帖被以下淘专辑推荐:

本作品版权归 紫色幽默 所有,原创作品 » 【禁止商业用途、禁止匿名转载】
转播
30 点击回复 12 点击点赞 8 点击收藏
淘帖 1 举报
使用道具

点评

wx_WTong_sINq1 · 发表于 2020-10-20 10:31 评论

酷啊

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

紫色幽默 | 设计师 | 发表于 2020-7-7 18:23:31
Bainbridge 发表于 2020-4-26 23:59
同问楼主单元体是要像素化的物体 那点和线分别提取什么

鹿的造型是之前用ts做好了,转化成封闭的多重曲面。然后用brep电池导入到gh里面。然后把一个点阵列成几千个,再判断这几千个点是在鹿的体内还是体外,保留在体内的,并且以每个点为中心构建一个方块就可以了。
1 回复

举报

Bainbridge · 发表于 2020-7-24 22:00 点评

哦哦感謝回復

244760625 | 实习生 | 发表于 2020-1-9 14:15:58
谢谢楼主分享!可以知道你的封闭多重曲面鹿是用什么做的吗,自己rhino漫漫拉的?
1 回复

举报

紫色幽默 · 发表于 2020-8-27 19:43 点评

犀牛5里面可以安装tspline多边形建模插件,特别适合做这样有机形态的造型。或者你用犀牛7也可以,犀牛7的subd建模功能和tspline极为类似,也能做

上公子 | 实习生 | 发表于 2018-9-30 22:11:50
忽悠个什么人mmp
0 回复

举报

紫色幽默 · 发表于 2018-10-19 11:04 点评

你什么意思?

钻个犀牛角尖 | 实习生 | 发表于 2018-5-23 18:40:19
666666666666
0 回复

举报

小宇很厉害 | 设计总监 | 发表于 2018-5-23 21:52:56
厉害了
0 回复

举报

乌龙 | 设计总监 | 发表于 2018-5-24 09:14:15
厉害了
0 回复

举报

aoedi | 资深设计师 | 发表于 2018-5-24 09:37:14
厉害了大兄弟
0 回复

举报

我是Anya | 资深设计师 | 发表于 2018-5-31 16:01:23
楼主,你gh的汉化包可以发我一份吗,
0 回复

举报

紫色幽默 · 发表于 2018-6-1 12:17 点评

我是按照自己的理解在设置里汉化的,不一定正确,而且只汉化了标题,电池都还是英文额,没什么参考价值。

紫色幽默 | 设计师 | 发表于 2018-6-1 12:17:34
我是Anya 发表于 2018-5-31 16:01
楼主,你gh的汉化包可以发我一份吗,

我是按照自己的理解在设置里汉化的,不一定正确,而且只汉化了标题,电池都还是英文额,没什么参考价值。
0 回复

举报

我是Anya · 发表于 2018-6-4 08:40 点评

好吧,

我是Anya | 资深设计师 | 发表于 2018-6-4 08:40:42
紫色幽默 发表于 2018-6-1 12:17
我是按照自己的理解在设置里汉化的,不一定正确,而且只汉化了标题,电池都还是英文额,没什么参考价值。 ...

好吧,
0 回复

举报

943496311 | 设计总监 | 发表于 2018-6-15 12:22:46
厉害厉害
0 回复

举报

珈百璃 | 实习生 | 发表于 2018-6-17 00:37:33
999999999999999999999999
0 回复

举报

老能猫 | 设计助理 | 发表于 2018-6-23 20:50:25
大神可以出一下电池图的具体步骤吗,新人小白,看电池图问题挺难懂
0 回复

举报

fw19960620 | 实习生 | 发表于 2018-7-4 19:43:45
原来像素战争就是这样建模的
0 回复

举报

boris | 设计助理 | 发表于 2018-8-7 09:15:41
谢谢分享
0 回复

举报

yushuo1 | 设计助理 | 发表于 2018-9-28 20:17:20
楼主,我照着你的电池图做了,就是怎么都不对,找不到教程心好累!
0 回复

举报

紫色幽默 · 发表于 2018-10-19 11:04 点评

不要只是照搬我的电池图,要从电池图看我的思路,思路捋清楚了就知道怎么调节参数了就自然能做出来了。

上公子 | 实习生 | 发表于 2018-9-30 20:39:31
真牛x
0 回复

举报

紫色幽默 | 设计师 | 发表于 2018-10-19 11:04:28
yushuo1 发表于 2018-9-28 20:17
楼主,我照着你的电池图做了,就是怎么都不对,找不到教程心好累!

不要只是照搬我的电池图,要从电池图看我的思路,思路捋清楚了就知道怎么调节参数了就自然能做出来了。
0 回复

举报

紫色幽默 | 设计师 | 发表于 2018-10-19 11:04:58

你什么意思?
0 回复

举报

evoliy | 设计助理 | 发表于 2019-2-28 11:17:58
楼主可以发一下电池文件吗,试了好久弄不出来  :)
0 回复

举报

Relax松 | 设计助理 | 发表于 2019-3-1 11:18:07
这好屌
0 回复

举报

亦北设计 | 体力透支 | 发表于 2019-8-4 13:15:23
我的世界
0 回复

举报

975876166 | 实习生 | 发表于 2019-8-14 17:08:01
有gh文件吗
0 回复

举报

Bainbridge | 资深设计师 | 发表于 2020-4-26 23:59:46
同问楼主单元体是要像素化的物体 那点和线分别提取什么
0 回复

举报

紫色幽默 · 发表于 2020-7-7 18:23 点评

鹿的造型是之前用ts做好了,转化成封闭的多重曲面。然后用brep电池导入到gh里面。然后把一个点阵列成几千个,再判断这几千个点是在鹿的体内还是体外,保留在体内的,并且以每个点为中心构建一个方块就可以了。

Bainbridge | 资深设计师 | 发表于 2020-7-24 22:00:16
紫色幽默 发表于 2020-7-7 18:23
鹿的造型是之前用ts做好了,转化成封闭的多重曲面。然后用brep电池导入到gh里面。然后把一个点阵列成几千 ...

哦哦感謝回復
0 回复

举报

紫色幽默 | 设计师 | 发表于 2020-8-27 19:43:13
244760625 发表于 2020-1-9 14:15
谢谢楼主分享!可以知道你的封闭多重曲面鹿是用什么做的吗,自己rhino漫漫拉的? ...

犀牛5里面可以安装tspline多边形建模插件,特别适合做这样有机形态的造型。或者你用犀牛7也可以,犀牛7的subd建模功能和tspline极为类似,也能做
0 回复

举报

davidisgood | 设计助理 | 发表于 2020-9-4 10:49:29
厉害666669
0 回复

举报

paul1987 | 设计助理 | 发表于 2020-10-31 11:38:36
你好大师,我按照你的电池图拷贝的,但是只能整理矩形方格,不可以计算在模型内,请问原因出在哪里,怎么解决,我之前就遇到一个这样的案例,我不会做,只是做好模型然后给到国外处理的方格,所以我很想搞清楚原理,还请解惑,拜谢!
0 回复

举报

纪华林 | 设计助理 | 发表于 2020-11-9 16:03:19
paul1987 发表于 2020-10-31 11:38
你好大师,我按照你的电池图拷贝的,但是只能整理矩形方格,不可以计算在模型内,请问原因出在哪里,怎么解 ...

你好,方便加个**或者qq吗,自己做了没做出来,想请教一下
0 回复

举报
