泰森多边形建模

求教这东西的建模，只需要外面一个面。全部面做成平的，很平的那种，无需任何倒角。如需大洋，可以留言

大洋有啥用，这里有免费教程楼主可以学一波：http://www.xuexiniu.com/kc/grasshopper/


01.3dm (305.35 KB, 下载次数: 54, 售价: 5 个大洋)

2018-12-14 10:51 上传

点击文件名下载附件

先谢谢拉，本人学的是 proe，这个用用proe还真麻烦，又要速成，只好来求助了。

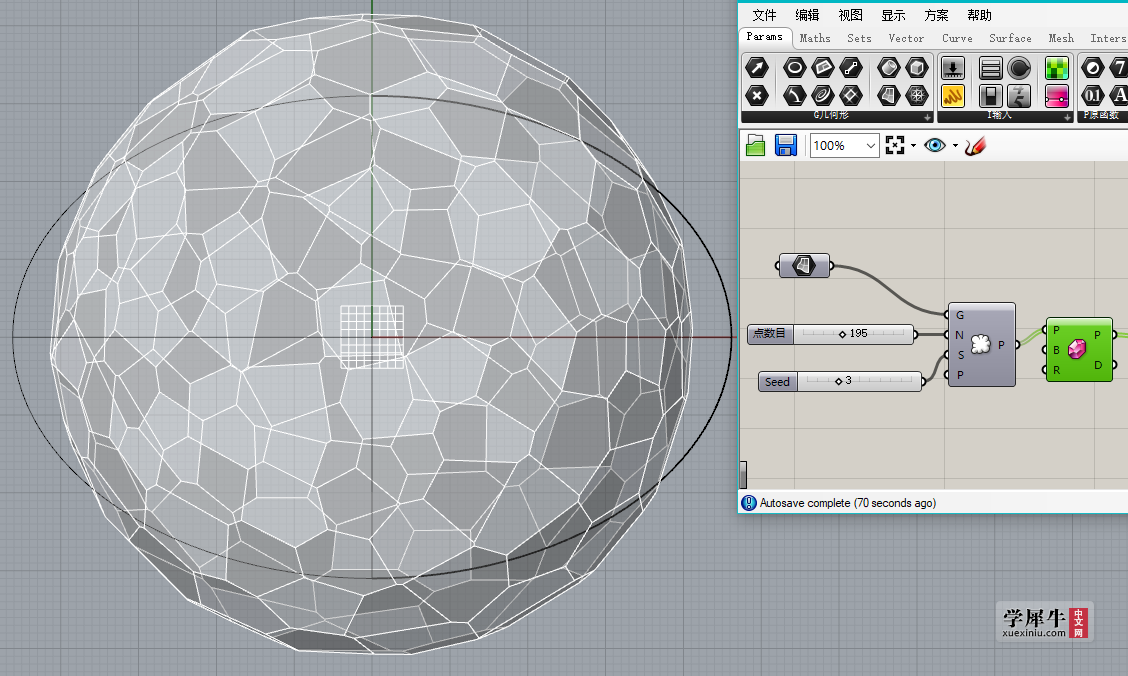

能否告知，这是教程的哪部分，能发个电池图吗？

乌龙 发表于 2018-12-14 10:44
大洋有啥用，这里有免费教程楼主可以学一波：http://www.xuexiniu.com/kc/grasshopper/

这个比较急，求大神给一波针对这个的教程。

乌龙 发表于 2018-12-14 10:44
大洋有啥用，这里有免费教程楼主可以学一波：http://www.xuexiniu.com/kc/grasshopper/

乌龙大大，你这个里面没有电池图啊，上班不方便看视频教程

34087562 发表于 2018-12-14 15:05
乌龙大大，你这个里面没有电池图啊，上班不方便看视频教程

乌龙 发表于 2018-12-14 16:37

非常感谢，平时曲面建模比较多，突然来个这东西，烦恼了2天

kitfly25 发表于 2018-12-14 16:50
非常感谢，平时曲面建模比较多，突然来个这东西，烦恼了2天

这种东西就算是没有GH你两天的时间也扯出来了。。。。

乌龙 发表于 2018-12-14 16:37

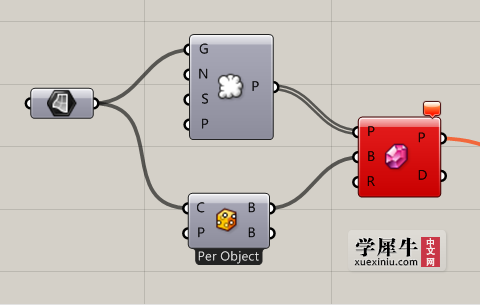

万分感激，来到这步就变红了，不知道为啥，试了好多次。

最后用了比较笨的方法做出来了！

34087562 发表于 2018-12-14 17:17
万分感激，来到这步就变红了，不知道为啥，试了好多次。

最后用了比较笨的方法做出来了！

学的很快嘛

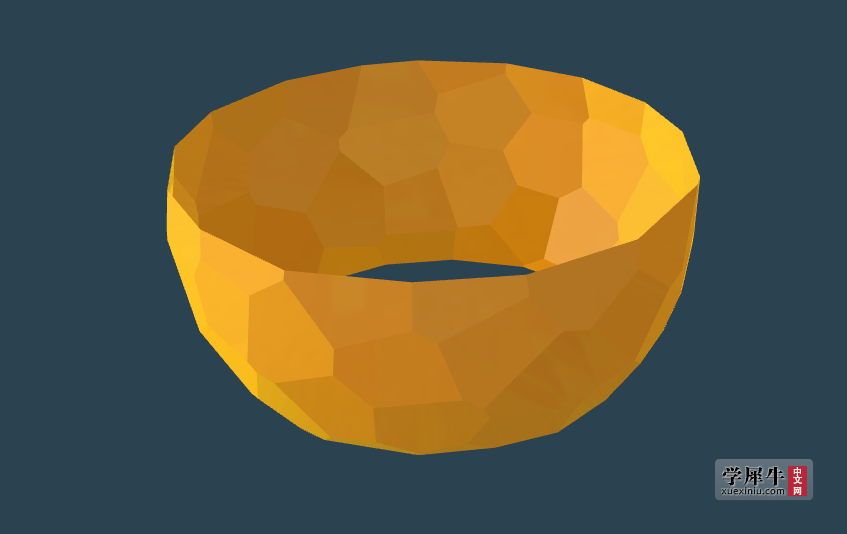

把直径放大了，发现侧面好直，格子就不跟着曲线走了

把直径放大了，发现侧面好直，格子就不跟着曲线走了。图上的只是参考，夸张了点，实际需要的只要求侧面弧度大一点

反复试了几个曲面，最终得出的结论，这个运算器，就如同它的中文名称：切面穹顶，不管你怎么弄，结果都是一个球形泰森多边形

kitfly25 发表于 2018-12-15 16:05
反复试了几个曲面，最终得出的结论，这个运算器，就如同它的中文名称：切面穹顶，不管你怎么弄，结果都是一 ...

楼主好细心。我也试了一下，的确与原参考面差很远，感觉像重建曲面降阶了，甚至降到了二阶。
但应该不是球面。

34087562 发表于 2018-12-17 08:56
楼主好细心。我也试了一下，的确与原参考面差很远，感觉像重建曲面降阶了，甚至降到了二阶。
但应该不是 ...

从图示上大概能看出这个 运算器 的原理：求出 众多点的球心，以球心，合最大半径为基准，生成小平面，然后平面相交……似乎也只有这种，以点为基准，生成平面，然后平面相交，才能保证一个个面是平的。当然也想过：用网格塌陷：曲面；流动：结构线是弯的

现在的想法是，解构并改进这个运算器：建立和曲面相切，并通过点的小平面，然后平面相交……
不够才刚学gh，有点遥远。

ps：原本是客户要做的，然后客户没消息了，就变成研究内容了

为啥我做的结果不对，有的面不能成面。

shlesson 发表于 2018-12-17 15:52
为啥我做的结果不对，有的面不能成面。

不是不能成面，是从左往右数的第二个电池，把你要的面切割掉了。

不知道哪里有问题。能说详细一些么？

shlesson 发表于 2018-12-18 10:24
不知道哪里有问题。能说详细一些么？

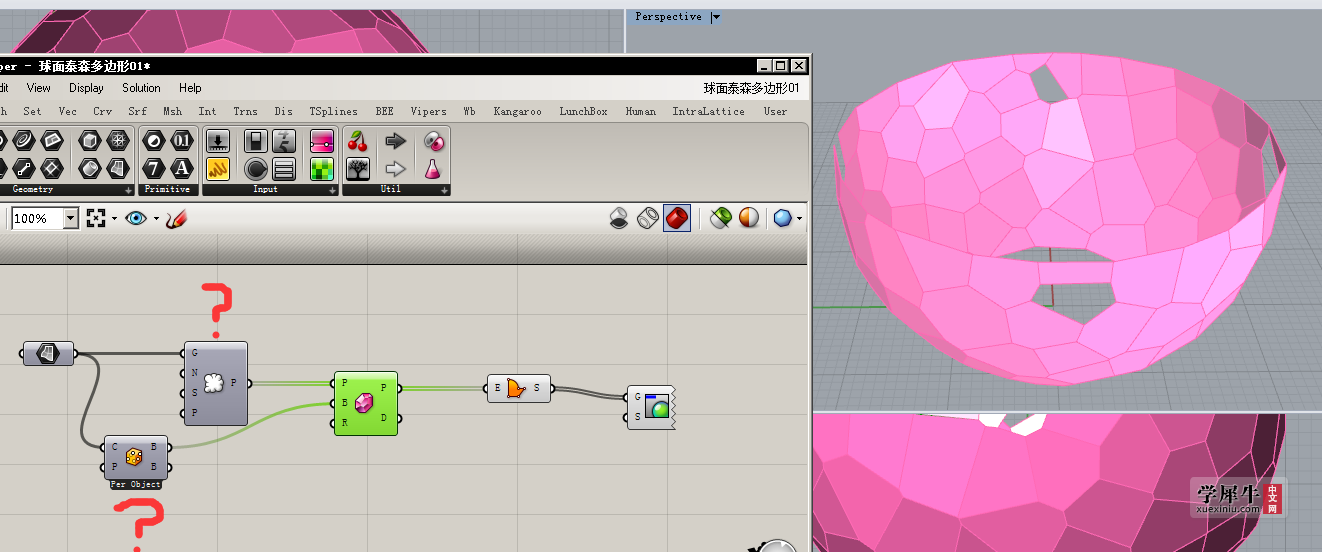

下方的那个电池。汉化版的好处是，一看就知道那个电池是：用图形的边界创建一个 box；后面用这个box 去限制生成的东西。问题是，这个box，刚刚好。甚至会小一点点：小了，后面的电池就红了。参考10楼的办法。或者去掉这个限制器，手工切

kitfly25 发表于 2018-12-18 17:44
下方的那个电池。汉化版的好处是，一看就知道那个电池是：用图形的边界创建一个 box；后面用这个box 去限 ...

楼主很棒！

多谢楼主解答。我已经解决了问题。把box放大一点就没问题了。

那个像云朵的运算器是什么呀

66666666666666666666

这个电池只能生成圆一样的
