Rhino制作简单手链教程

发布于 2019-11-5 2 点赞 6 评论 5859 浏览

大家好!
      上一期视频中讲过用T-Splines插件制作该款手链,并且留了一个作业,就是感兴趣的小伙伴想一想如何用Rhino命令来制作。不知道有没有人动手去做,今天你泉哥来揭晓答案。


       第一步还是先要分析物体的造型和结构,由于成型方式不同,Rhino建模与使用插件建模的思维方式有不同之处,Rhino是严格按照前两篇文章所述的点、线、面方式成型。

1.先画两个圆。

1.先画两个圆。

2.将红色圆旋转90°。

2.将红色圆旋转90°。

3.画起点切线,与红色圆相切,终点如图所示。

3.画起点切线,与红色圆相切,终点如图所示。

4.将新画的起点切线在主视图向下对称复制一条。

4.将新画的起点切线在主视图向下对称复制一条。

5.将三条线组合起来并挤出平面曲线。

5.将三条线组合起来并挤出平面曲线。

6.ctrl+c复制一个刚刚挤出的曲面,摆成如图所示造型。

6.ctrl+c复制一个刚刚挤出的曲面,摆成如图所示造型。

7.使用修剪命令,互相剪掉多余部分。

7.使用修剪命令,互相剪掉多余部分。

8.将第二步的两个圆分别向内偏移一定距离,并挤出平面曲线如图。

8.将第二步的两个圆分别向内偏移一定距离,并挤出平面曲线如图。

9.布尔运算,运算结果如图。

9.布尔运算,运算结果如图。

10.修理外部造形,画出红色截面线,并选取上下两条曲面边缘进行双规扫略。 ... ...

10.修理外部造形,画出红色截面线,并选取上下两条曲面边缘进行双规扫略。 ... ...

11.扫略结果如图所示,并修剪内部造型。

11.扫略结果如图所示,并修剪内部造型。

12.将两个曲面修剪成如下图所示,并通过混接曲线得出红色截面线,再选取上下两条曲面边缘,双轨扫略成型, ...

12.将两个曲面修剪成如下图所示,并通过混接曲线得出红色截面线,再选取上下两条曲面边缘,双轨扫略成型,  ...

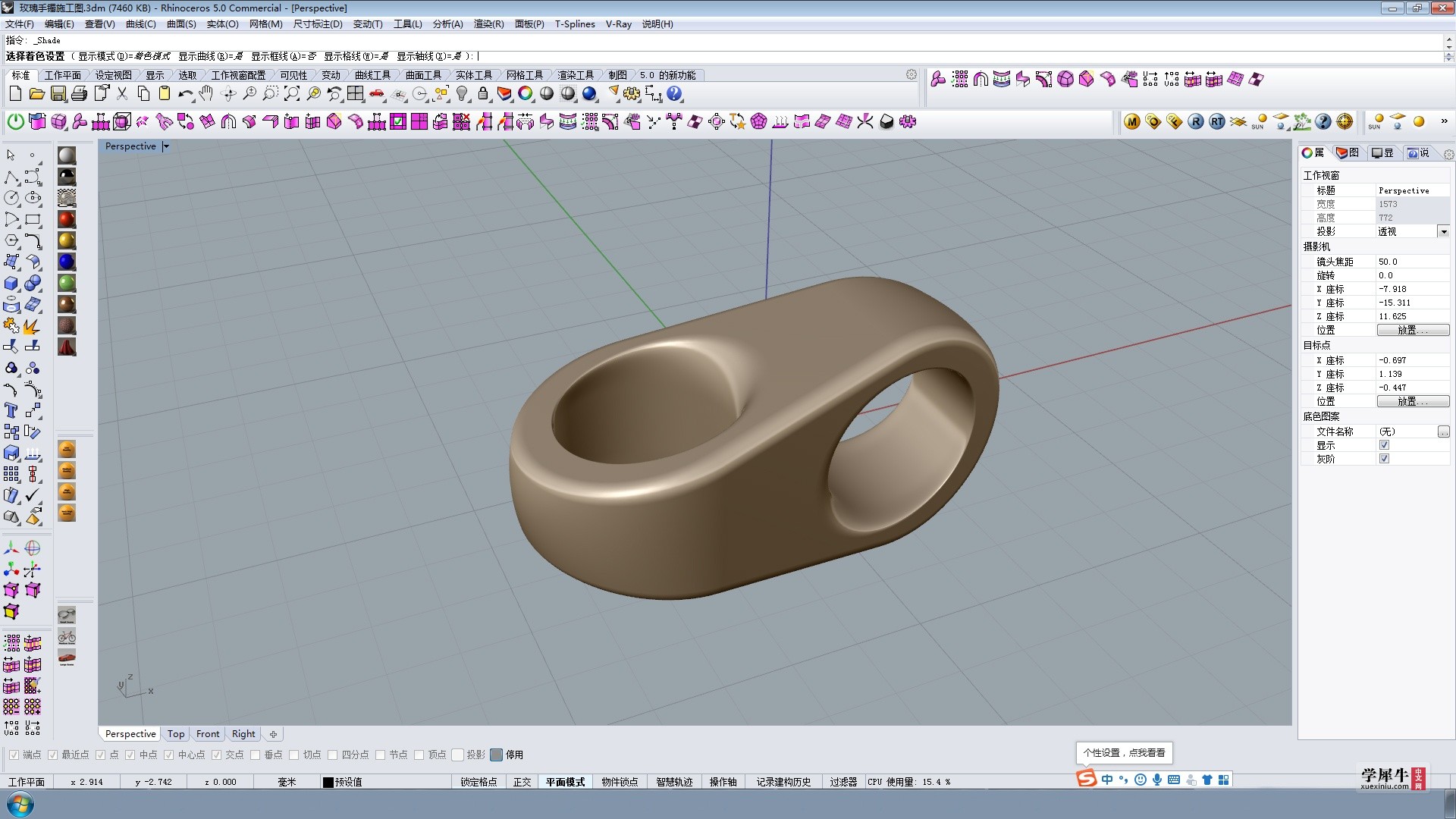

13.最终效果如图所示。大家看过之后要动手跟着做一遍,可能会发现新的方法哦。 ... ...

13.最终效果如图所示。大家看过之后要动手跟着做一遍,可能会发现新的方法哦。 ... ...
