犀牛怎么设计网状管子呀？求建模方法

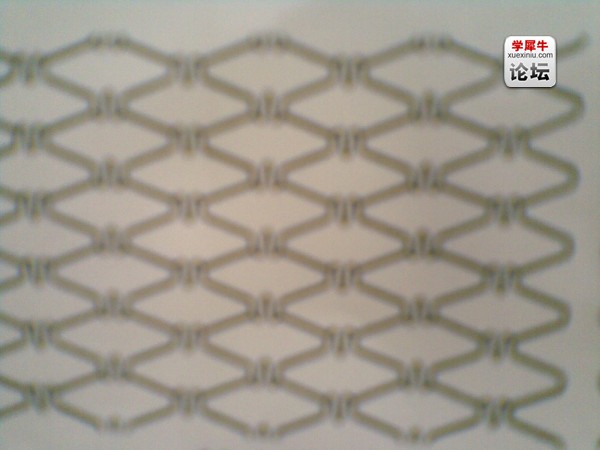

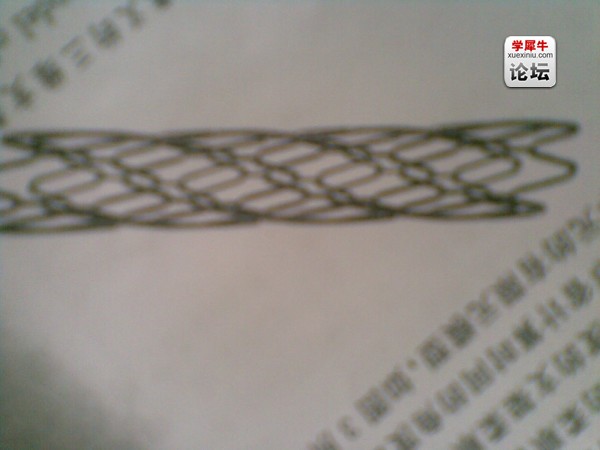

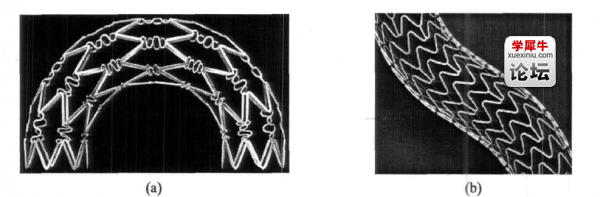

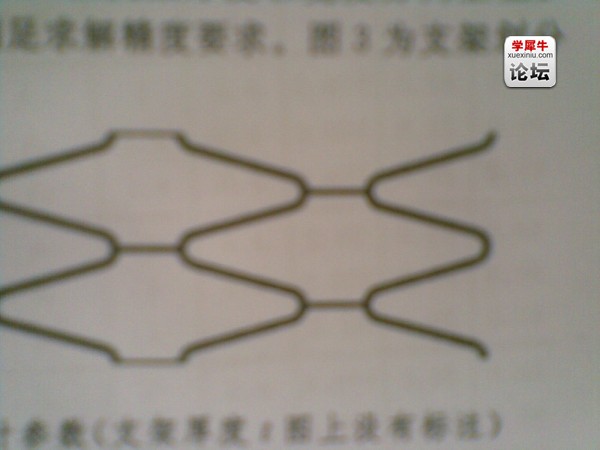

这个东西，因为是新手。。玩不来呀，求助呀！！！尺寸什么的不要求，只要求模型就行了。。。谢了，谢了。。如图片。设计网状管子呀

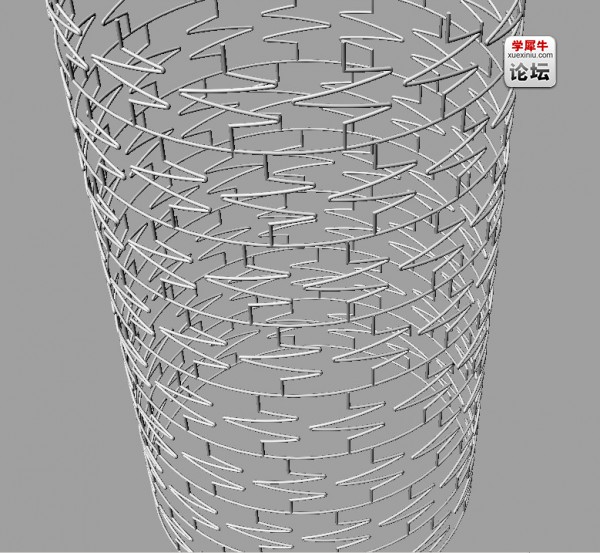

犀牛初学者，自己弄了下 ，   不是很会。没渲染的。

这个怎么弄的？

gh嘛……………………

童年不再 发表于 2011-9-8 20:41
犀牛初学者，自己弄了下 ，   不是很会。没渲染的。

是怎么弄的，怎么生成三维的呢，大概步骤麻烦说一下，谢谢了！这两天要用呀，，，谢谢

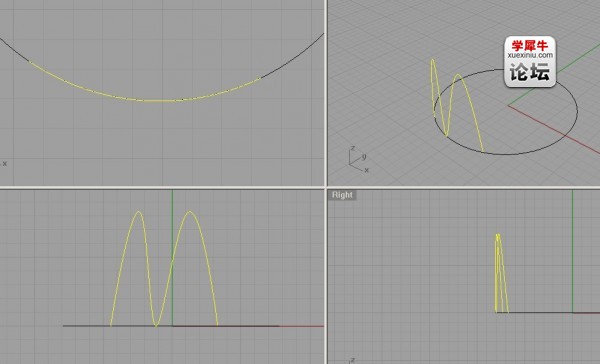

1）先画个圆 重建曲线 （点数16 阶数2  调到自己合适就行）  打开控制点  移动控制点  然后复制 大概如下图
2）接着点击 圆管按钮 这个    参数调到合适  整体复制  完成

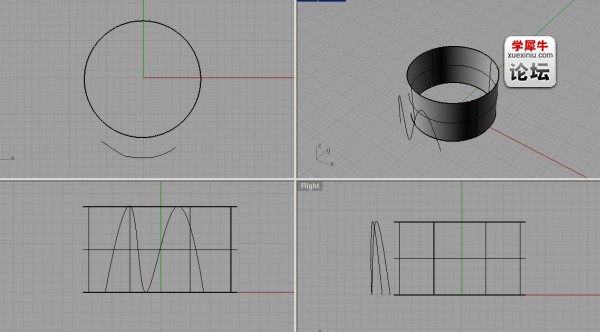

个人比较喜欢下面的方法  1)画出自己设计的网状线   在此我用简单的曲线表示   如下图

2)点击 将曲线拉直曲面按钮 这个       删除曲面和原来的曲线  如下图

3）接着 圆管命令  同上了  不再解释。。。 最后完成。

源文件上传不上 虽然不怎么好  希望能帮到你。。

童年不再 发表于 2011-9-9 14:20
1）先画个圆 重建曲线 （点数16 阶数2  调到自己合适就行）  打开控制点  移动控制点  然后复制 大概如下图 ...

兄弟，我加你qq吧，或许你加我810065433，还是有些东西细节什么的要问

个人感觉后面那位的操作方法不合适，最后可能搞不出个圆出来

路过，看一下。看到那几张图片头好晕啊！~

[s:192][s:192][s:192][s:192]

:handshake66，受教了，同是新手
