补面求指导

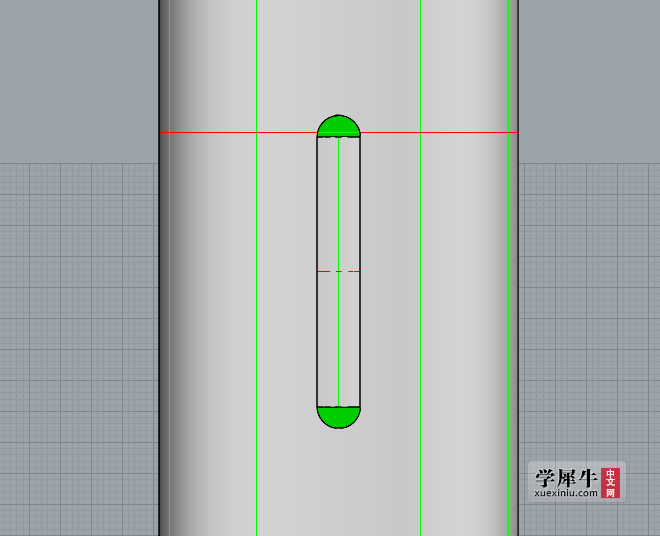

想问一下大家，这个面该怎么补

我知道答案回答被采纳将会获得 5 经验 + 15 牛丸已有18人回答

94.18 KB, 下载次数: 16

李CH · | 发表于 2025-5-27 09:44:43

你可以换个思路

yuanyu · | 发表于 2025-5-24 20:03:26

恢复被修剪的圆柱面，做一个大小合适双头圆顶的直管，重新修剪。这是最简方法。

4396 · | 发表于 2025-5-22 15:54:04

正确做法双轨，再裁掉补一块

亦明 · | 发表于 2025-5-19 14:12:32

cheesolf 发表于 2025-5-19 14:09
放样的话，上下三条线交点的地方，曲面会很不顺

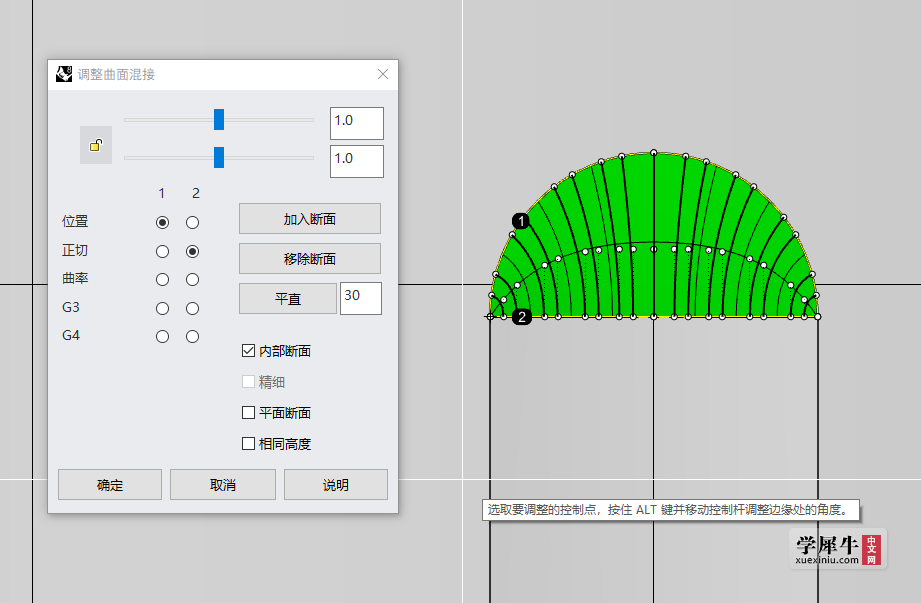

那就边缘再切一圈，然后混接

苹果16 · | 发表于 2025-5-19 09:04:22

XNurbs

cheesolf · | 发表于 2025-5-19 09:19:18

苹果16 发表于 2025-5-19 09:04
XNurbs

xn做出来的曲面左右有一点不对称，强迫症犯了

stvo · | 发表于 2025-5-19 10:39:10

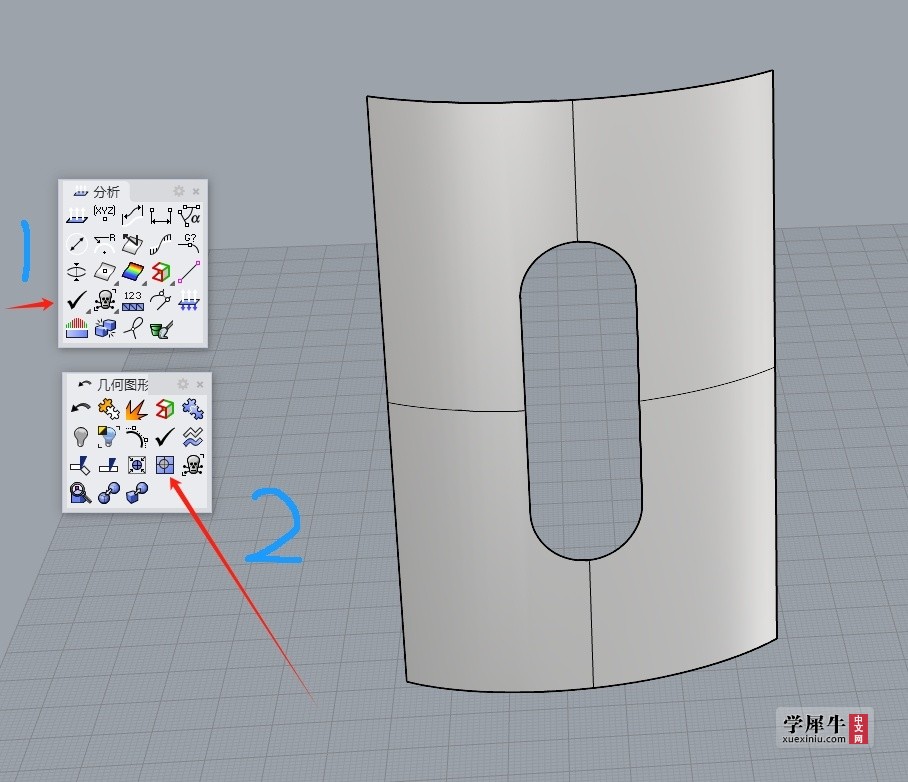

一个很简单的命令，能把曲面复原


cheesolf · | 发表于 2025-5-19 10:54:30

stvo 发表于 2025-5-19 10:39
一个很简单的命令，能把曲面复原

我想要这样的效果，中间的部分是内凹进去的，不是简单把他补上

cheesolf · | 发表于 2025-5-19 10:55:14


亦明 · | 发表于 2025-5-19 11:56:55

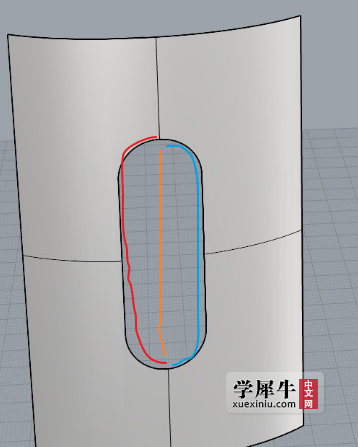

三条线放样一下

苹果16 · | 发表于 2025-5-19 12:00:06

拉好线，突然用单轨就可以

cheesolf · | 发表于 2025-5-19 14:01:24

苹果16 发表于 2025-5-19 12:00
拉好线，突然用单轨就可以

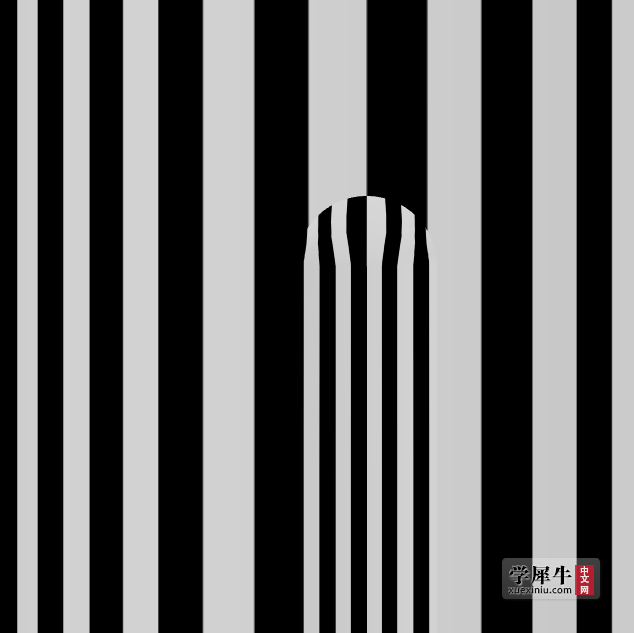

但是单轨出来的曲面，斑马纹不是很顺

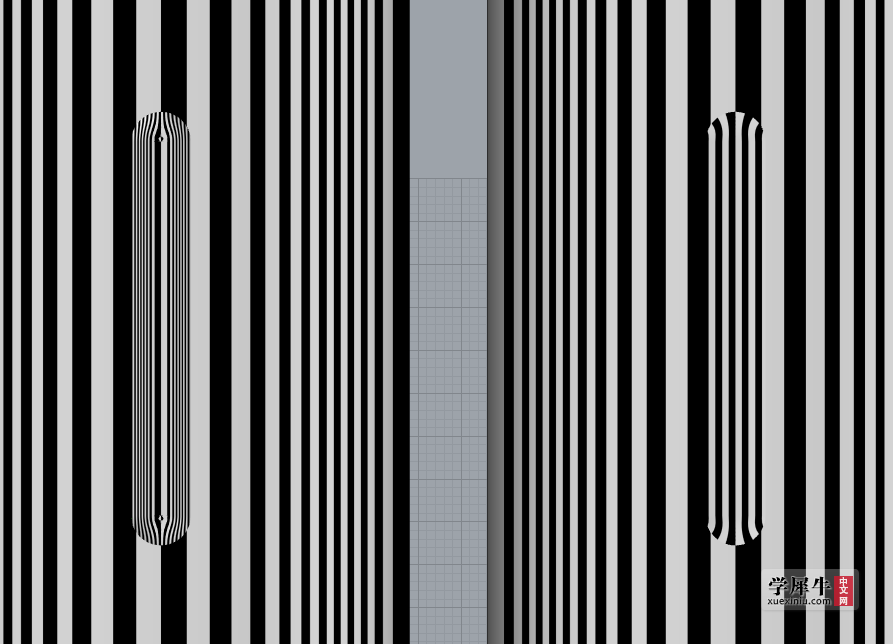

左为单轨，右为xnurbs

cheesolf · | 发表于 2025-5-19 14:09:20

亦明发表于 2025-5-19 11:56
三条线放样一下

放样的话，上下三条线交点的地方，曲面会很不顺

cheesolf · | 发表于 2025-5-19 14:28:50

亦明发表于 2025-5-19 14:12
那就边缘再切一圈，然后混接

我没太明白您说的切一圈是切哪里，但是混接我确实没有试过，本来以为混接会在两边的角上有瑕疵，现在看来还好，感谢指点

蔡小豆 · | 发表于 2025-5-20 22:27:12

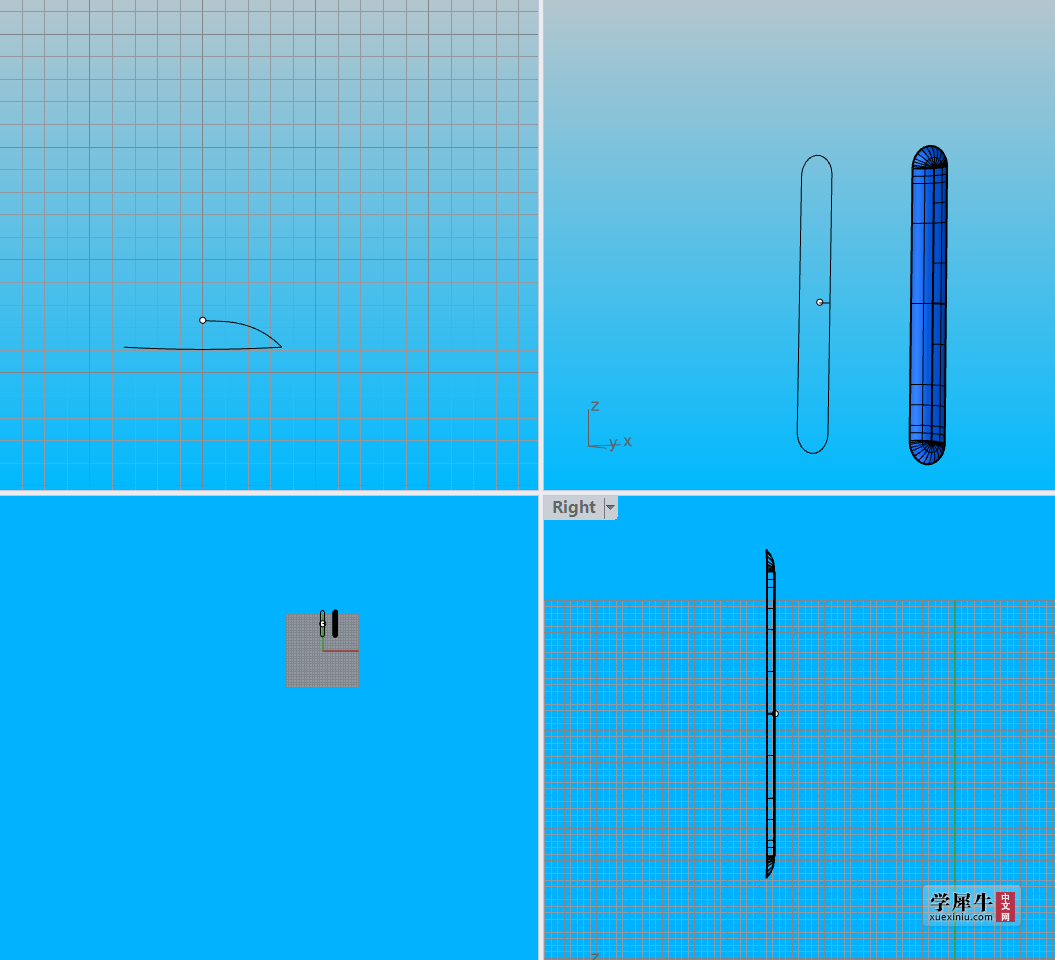

这样的？还是说需要什么样，没太理解最终是想要什么样的

真的好饿啊 · | 发表于 2025-5-22 10:52:03

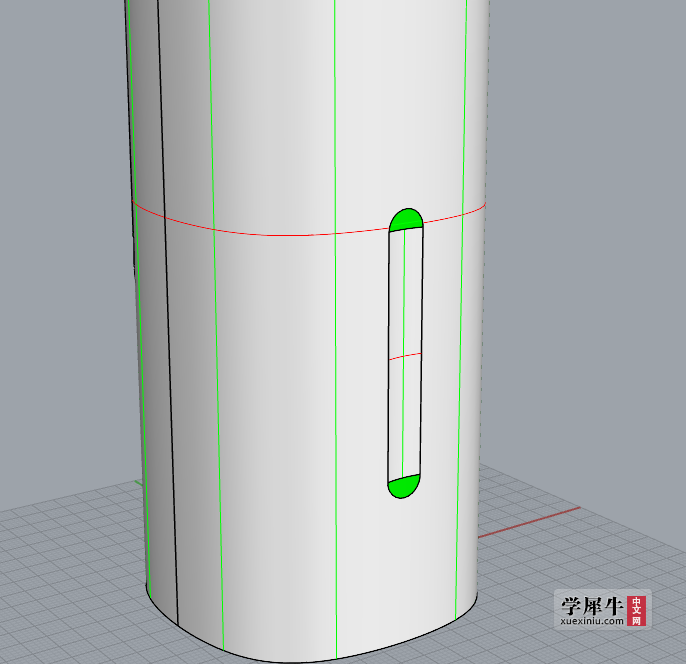

是这样不？

KIKKI · | 发表于 2025-5-23 16:51:39

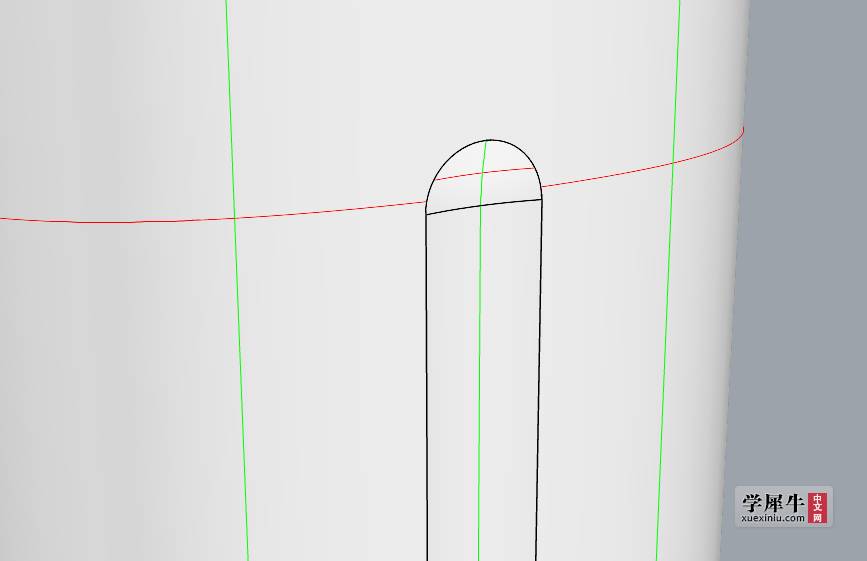

是这种效果吗

Mr Ann · | 发表于 2025-6-9 14:36:07
