渐消线练习教程【原创】提供原文件下载

以前的一个练习

http://www.xuexiniu.com/thread-2052-1-1.html
时间很长了，现在替楼主把教程补上，大家可回去再做做~

提供原文件下载~有疑问的朋友可以拿来参考下。

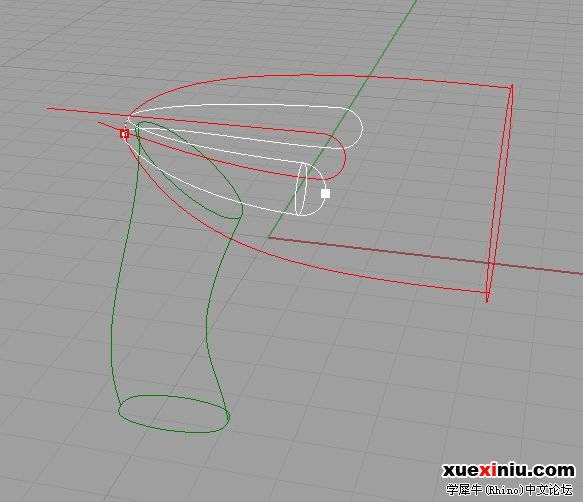

有详细的分层告诉你哪些线框是做什么用的

[ 本帖最后由 suffamoph 于 2008-11-19 15:38 编辑 ]

电吹风-渐消线.part1.rar

1.91 MB, 下载次数: 1985

[充值]

电吹风-渐消线.part2.rar

1.91 MB, 下载次数: 1610

[充值]

电吹风-渐消线.part3.rar

1.91 MB, 下载次数: 1719

[充值]

电吹风-渐消线.part4.rar

1.35 MB, 下载次数: 1700

[充值]

参与人数 2	经验 +7	大洋 +1	收起理由
tedft		+ 1	很给力!
阿抿	+ 7		精品文章

查看全部评分

hecchao · | 发表于 2018-6-20 10:03:53

suffamoph 发表于 2008-11-19 15:22
4.SWEEP2
图中R代表路径，S代表截面
另外注意上一步中做的两个圆在这里要先分割半圆才可以SWEEP

四分点添加到截面曲线扫略出来后总是有破面咋回事啊

xiaoxiaotao · | 发表于 2018-2-6 16:33:27

jessemcc 发表于 2008-11-21 14:46
右边是我的左边是楼主的模型什么也没变这么会中间多了条缝隙的呢我试了好几次了呢~ ...

你得手动辅助拉线

kenphilip · | 发表于 2016-11-28 09:10:46

各位大神能请教下我在这个地方sweep2时为什么老是提示无法排序路径上的断面曲线呢？？

suffamoph · | 发表于 2008-11-19 15:13:24

1.在符合原图的线的基础上，SWEEP2得到初始面

suffamoph · | 发表于 2008-11-19 15:15:10

2.修剪曲面

suffamoph · | 发表于 2008-11-19 15:19:50

3.这一步我们要做的工作比较多~
把图中1~6全部做出来。做下具体说明
1、2由复制边缘所得
3、4是圆，因为题目要求圆形截面。做线时注意捕捉的运用
5 是点，捕捉四分点所得，将来SWEEP2时做为截面
6 是b混接所得曲线

suffamoph · | 发表于 2008-11-19 15:22:23

4.SWEEP2
图中R代表路径，S代表截面
另外注意上一步中做的两个圆在这里要先分割半圆才可以SWEEP

提醒爱犯马虎的朋友们，选择时千万留心自己选的是曲线还是边缘！

[ 本帖最后由 suffamoph 于 2008-11-19 15:27 编辑 ]

suffamoph · | 发表于 2008-11-19 15:28:52

5.倒角
用的是非常常见的pipe+blendsrf方法
blendsrf时可能需要手动增加几条结构线防止面扭曲

suffamoph · | 发表于 2008-11-19 15:31:16

6.剩下的把手很简单
sweep2生成把手面，和主体布尔并集后倒角即可，大家自己完成

asd198582 · | 发表于 2008-11-19 15:34:54

努力研究中- -~~

smalltotal · | 发表于 2008-11-19 17:52:45

呵呵
兄弟你很强啊~~~
顶！

花林 · | 发表于 2008-11-19 18:22:33

这么快就把教程放出来了..

乐明666 · | 发表于 2008-11-20 12:08:58

不错，学习了

jessemcc · | 发表于 2008-11-20 17:08:08

不错不错正是需要这个呢~~[s:78]

colany · | 发表于 2008-11-20 17:55:45

好教程啊，suffomoph兄辛苦了。

jessemcc · | 发表于 2008-11-21 10:00:34

怎么同样用楼主的模型我混接后这么还有条缝隙的呢！

suffamoph · | 发表于 2008-11-21 12:22:53

上线图看看~把手是怎么做的

jessemcc · | 发表于 2008-11-21 14:33:58

就是楼主自己上传的模型我下来
断面了下就直接混接没变过的呢

jessemcc · | 发表于 2008-11-21 14:46:45

右边是我的左边是楼主的模型什么也没变这么会中间多了条缝隙的呢我试了好几次了呢~

suffamoph · | 发表于 2008-11-21 14:47:52

原帖由 jessemcc 于 2008-11-21 14:33 发表
就是楼主自己上传的模型我下来
断面了下就直接混接没变过的呢

注意看原帖：
我的做法是：
6.剩下的把手很简单
sweep2生成把手面，和主体布尔并集后倒角即可，大家自己完成

不是你所用的混接

如果用混接，就不能用我的倒角做的面炸开后做，需要自己定义圆管剪切后再做

边缘倒角和曲面混接不是完全等效的

jessemcc · | 发表于 2008-11-21 14:57:33

[s:78]
恩好的我自己找着做一个试试看呢
谢谢了~

tangwu2tom · | 发表于 2008-11-23 13:32:25

值得学习

52013145201314 · | 发表于 2008-12-2 16:59:07

给意见

Amian2008 · | 发表于 2008-12-12 14:08:01

辛苦了。

qzzxw · | 发表于 2008-12-12 14:56:01

[s:78] [s:78]

irvencade · | 发表于 2008-12-13 10:56:25

牛
sweep2造型后切边做blendsrf...[s:78]

☆My≌Love☆ · | 发表于 2008-12-21 02:55:55

[s:90]
怎么我发的帖子都没人给我指点呢？
已经发了几天了，都没人~
好郁闷啊~~
正急等着呢~~~

goken · | 发表于 2008-12-24 16:52:28

讲解一点都不详细不明了，初学者能看明白的已经不是人类

52hongmin@163 · | 发表于 2008-12-25 10:07:34

总不能指望版主手把手教吧，总要自己找些简单的例子把基础操作练好才能看懂进阶教程，初学者加把劲练习，不懂可以问嘛

ganxuanting · | 发表于 2008-12-29 19:57:35

谢谢楼主啊

阿妮 · | 发表于 2009-1-8 15:59:57

真是很棒的教學

myrhino · | 发表于 2009-3-14 16:36:17

辛苦了楼主，非常感谢你发的四个渐消面的教程。[s:78]
下来后一定要潜心研究，彻底掌握。[s:176]
