首先,感谢 才郎——当道 同学的整理。。。
==================================
以下内容来源于才郎——当道 同学的QQ空间
==================================

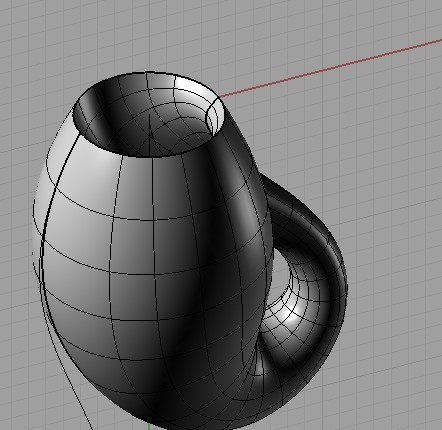

先看效果图

===========================================
这里说的是瓶身的快速构建方法。。
===========================================

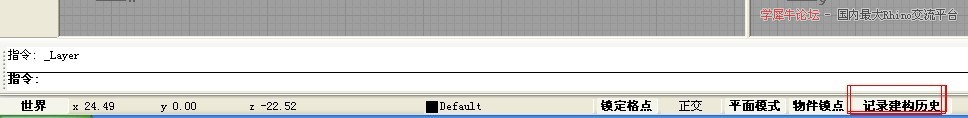

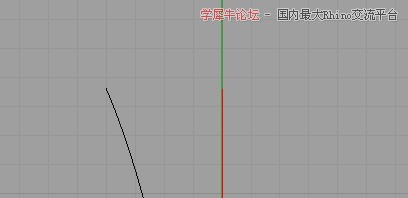

在构线之前先打开“记录构建历史”。构图示曲线。


注意这两个控制点是在同一条线上的。

画l图示中的红色直线及左边的曲线。注意,红色直线的长度等于右边曲线的长度。


注意图示中的两点在同一条垂直线上

这里两条曲线首尾两点
在同一条水平线上。

旋转最左边的线得到图形。
将旋转出来的图形曲线流动到最右边的线条上(以中间的红线为基点)
因为打开了。记录构建历史。所以通过调线来轻松改变瓶的造型。

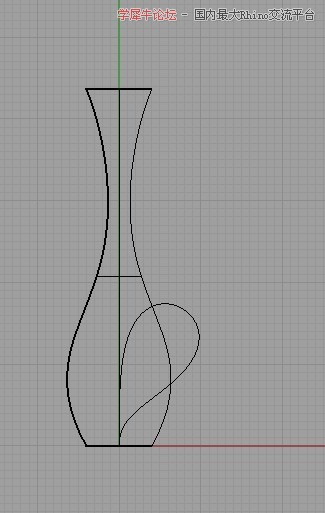

最终效果。一个首尾相联的完美工艺品出世。


==================================
再次感谢 才郎——当道  同学。。。
==================================
谢谢围观!

评分

参与人数 2大洋 +10 收起 理由
frank_gt2 + 5 赞一个!
carrot + 5 这个得加分!!

查看全部评分

发表于 2012-5-11 14:41:16 | 显示全部楼层 |阅读模式

回复 | 使用道具 举报

该帖共收到 79 条回复!
看不到图  只能看到前两张
发表于 2012-5-11 14:50:26 | 显示全部楼层

回复 | 使用道具 举报

[s:171]  帮你下载图片了!!不要直接引用外链图。。。不然看不到的
发表于 2012-5-11 14:55:57 | 显示全部楼层

回复 | 使用道具 举报

LMQ 发表于 2012-5-11 14:50
看不到图  只能看到前两张

现在可以看得到了。。。
 楼主| 发表于 2012-5-11 14:55:57 | 显示全部楼层

回复 | 使用道具 举报

carrot 发表于 2012-5-11 14:55
帮你下载图片了!!不要直接引用外链图。。。不然看不到的

偶重传了图片。。
 楼主| 发表于 2012-5-11 14:56:32 | 显示全部楼层

回复 | 使用道具 举报

一个茅塞顿开的想法。。。支持一下。。。
发表于 2012-5-11 14:59:33 | 显示全部楼层

回复 | 使用道具 举报

乌龙哥 发表于 2012-5-11 14:56
偶重传了图片。。

[s:190]  其实我一键点击 就自动下载了!!!不用你那么麻烦的!
发表于 2012-5-11 15:00:46 | 显示全部楼层

回复 | 使用道具 举报

carrot 发表于 2012-5-11 15:00
其实我一键点击 就自动下载了!!!不用你那么麻烦的!

偶不知道啊。。。下次再有这事,直接找你一键了。。。[s:167][s:167]
 楼主| 发表于 2012-5-11 15:04:16 | 显示全部楼层

回复 | 使用道具 举报

才郎-当道 发表于 2012-5-11 14:59
一个茅塞顿开的想法。。。支持一下。。。

不错,学习得很快,是这么用的
发表于 2012-5-11 15:07:22 | 显示全部楼层

回复 | 使用道具 举报

牛呀大侠!学习了!
发表于 2012-5-11 19:34:04 | 显示全部楼层

回复 | 使用道具 举报

学习学习
发表于 2012-5-11 20:32:24 | 显示全部楼层

回复 | 使用道具 举报

[s:136][s:136][s:136]
发表于 2012-5-11 20:39:12 | 显示全部楼层

回复 | 使用道具 举报

有意思,希望看到更多建构历史的帖子
发表于 2012-5-11 23:37:45 | 显示全部楼层

回复 | 使用道具 举报

duyuanhua123 发表于 2012-5-11 23:37
有意思,希望看到更多建构历史的帖子

版主,盼着你出GH教程呢。。。
 楼主| 发表于 2012-5-12 08:08:15 | 显示全部楼层

回复 | 使用道具 举报

感谢分享!~
发表于 2012-5-12 09:53:33 | 显示全部楼层

回复 | 使用道具 举报

很不错的教程,顶一下!
发表于 2012-5-12 10:19:11 | 显示全部楼层

回复 | 使用道具 举报

有意思
发表于 2012-5-12 10:39:16 | 显示全部楼层

回复 | 使用道具 举报

才郎  不错额
发表于 2012-5-12 11:01:46 | 显示全部楼层

回复 | 使用道具 举报

乌龙哥 发表于 2012-5-12 08:08
版主,盼着你出GH教程呢。。。

那个GH的思路,其实在gh板块已经有了
发表于 2012-5-12 11:42:29 | 显示全部楼层

回复 | 使用道具 举报

duyuanhua123 发表于 2012-5-12 11:42
那个GH的思路,其实在gh板块已经有了

表示看不懂。。。。强列要求版主出详细图文教程。。
 楼主| 发表于 2012-5-12 11:55:41 | 显示全部楼层

回复 | 使用道具 举报

[s:189]怎么流动到另一条曲线啊?
发表于 2012-5-12 12:02:49 | 显示全部楼层

回复 | 使用道具 举报

记录构建历史   在那rhino中那个命令菜单啊?
发表于 2012-5-12 13:56:33 | 显示全部楼层

回复 | 使用道具 举报

竹林贤士(军) 发表于 2012-5-12 13:56
记录构建历史   在那rhino中那个命令菜单啊?

 楼主| 发表于 2012-5-12 13:58:26 | 显示全部楼层

回复 | 使用道具 举报

花花花花. 发表于 2012-5-12 12:02
怎么流动到另一条曲线啊?


更多关于此命令的详细用法及说明请参阅犀牛帮助文件

点评

好嘞.~过两天交作业.~  详情 回复 发表于 2012-5-12 17:08
谢谢,这位兄弟!  详情 回复 发表于 2012-5-12 14:16
 楼主| 发表于 2012-5-12 14:00:06 | 显示全部楼层

回复 | 使用道具 举报

乌龙哥 发表于 2012-5-12 14:00
更多关于此命令的详细用法及说明请参阅犀牛帮助文件

谢谢,这位兄弟!
发表于 2012-5-12 14:16:07 | 显示全部楼层

回复 | 使用道具 举报

还是不会用啊  点流动命令好像不行啊!走不出来那个样

点评

我也是这样  详情 回复 发表于 2017-1-5 21:02
发表于 2012-5-12 15:05:01 | 显示全部楼层

回复 | 使用道具 举报

学习了 谢谢楼主
发表于 2012-5-12 15:41:12 | 显示全部楼层

回复 | 使用道具 举报

乌龙哥 发表于 2012-5-12 14:00
更多关于此命令的详细用法及说明请参阅犀牛帮助文件

好嘞.~过两天交作业.~
发表于 2012-5-12 17:08:35 | 显示全部楼层

回复 | 使用道具 举报

必须学习了!!!
发表于 2012-5-14 12:02:08 | 显示全部楼层

回复 | 使用道具 举报

好奥妙啊!Rhino世界无奇不有,有点想征服它的冲动。慢慢学习!加油!
发表于 2012-5-14 13:24:37 | 显示全部楼层

回复 | 使用道具 举报
