Rhino(犀牛)足球建模的快捷做法(新手适用)

发布于 2012-5-23 35 点赞 114 评论 49096 浏览

先看效果图
======================
现在开始建模
======================

按图示画线,其中大五边形的边长等于红线。

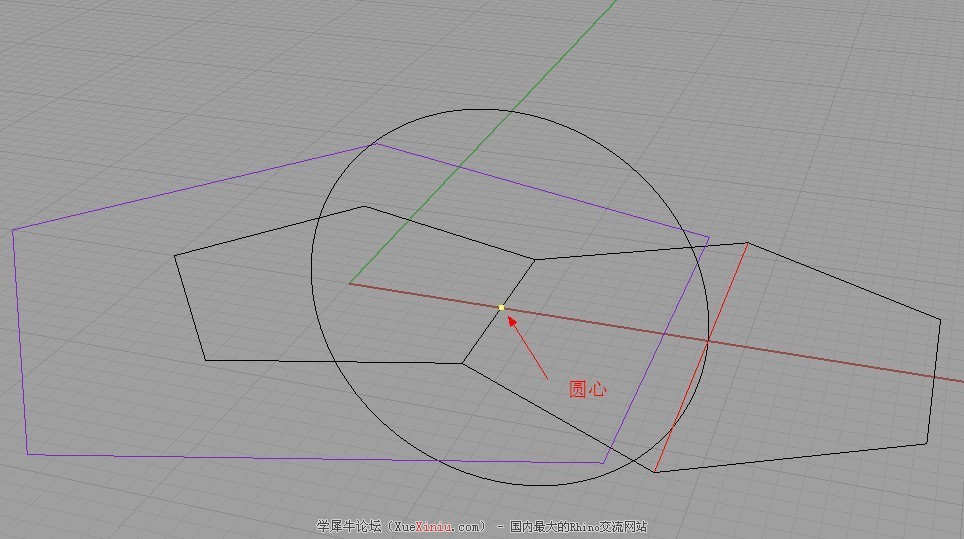

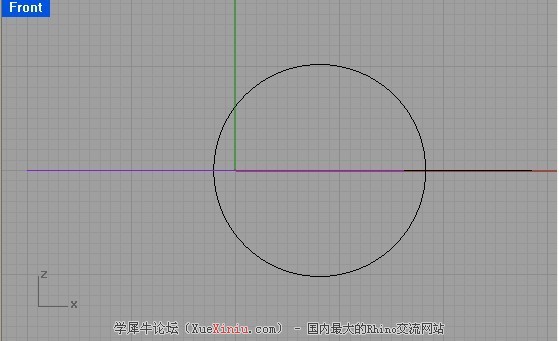

切换到FRONT视图,以小五边形边的中点为圆以,以中点至红线的距离为半径画圆。

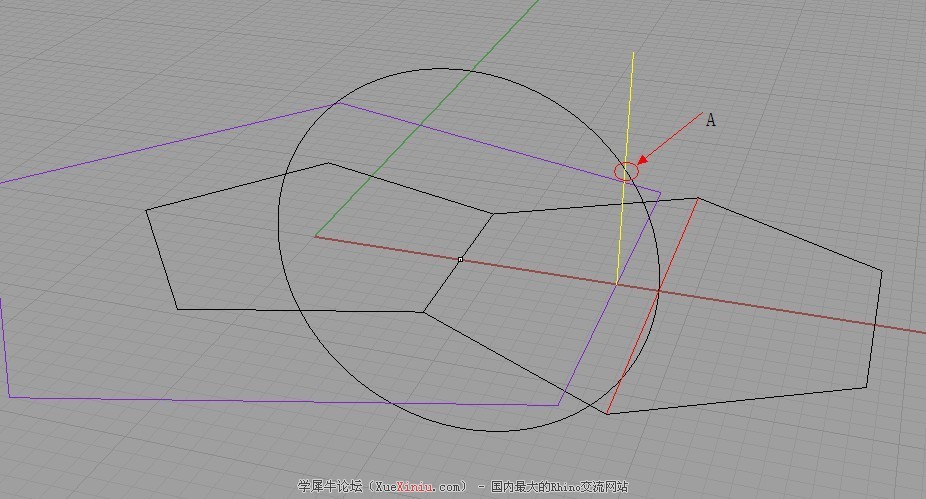

过大五边形的中点作垂直线与圆相交与点A

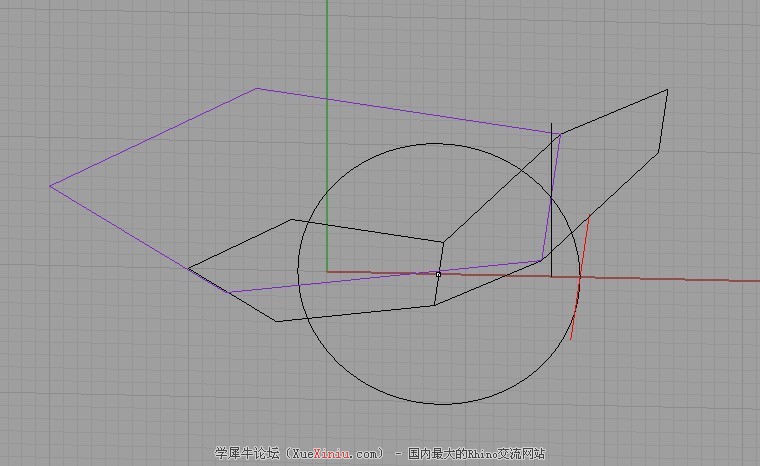

移动大五边形至点A,并按图示旋转六边形至点A

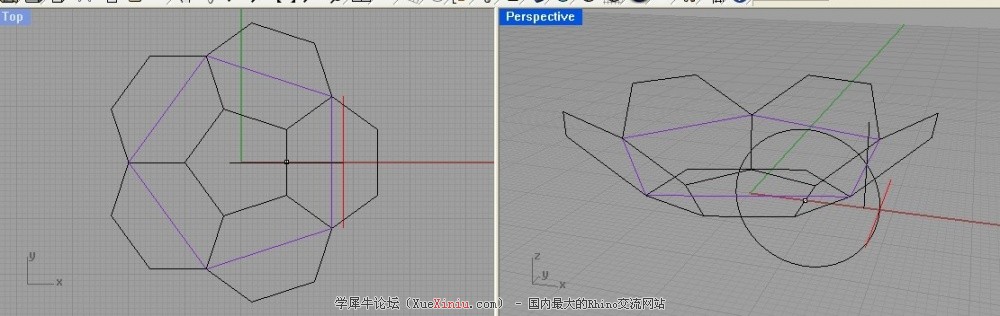

切换到TOP视图,对六边形进行环形阵列。

剩下的,就是复制、旋转、拼接,直至图形完成。。。

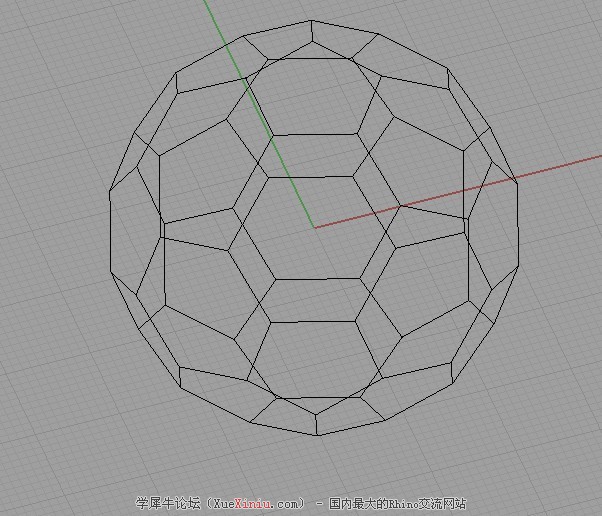

最终结果。
至此,模型结束。
======================
谢谢围观!
