Rhino之小小调味罐(附Vray青花瓷渲染技法☆新手必看)

直接开始了

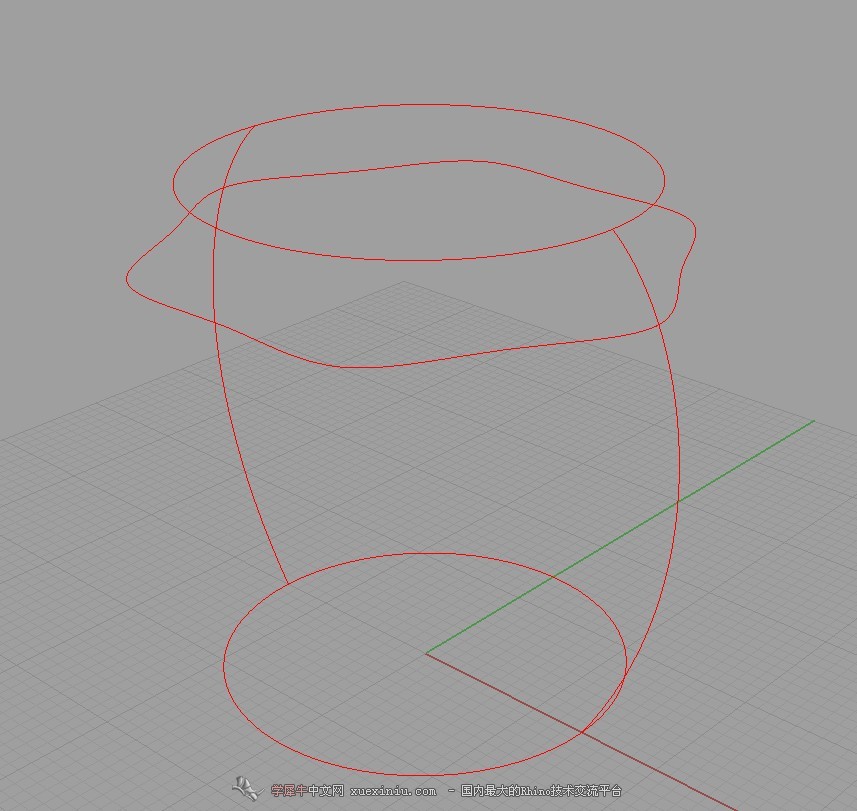

1>画好轮廓线

2>双轨扫描后大体轮廓已经呈现

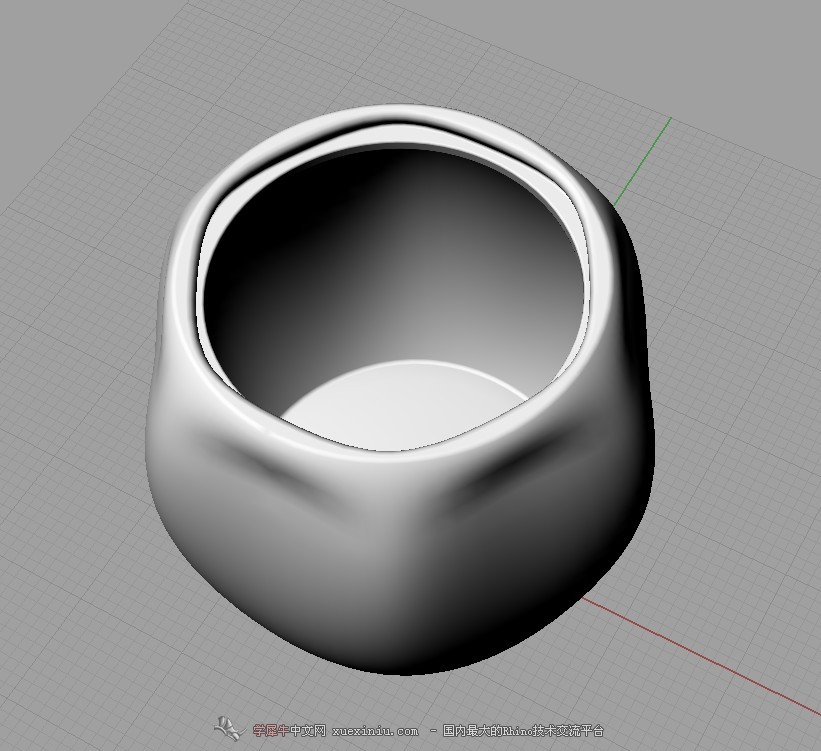

3〉通过曲面偏移和修建，做出模型的厚度和盖子大样

4〉倒角做出盖体

5〉目前的样子

6〉开启交点捕捉，画出盖子的轮廓线

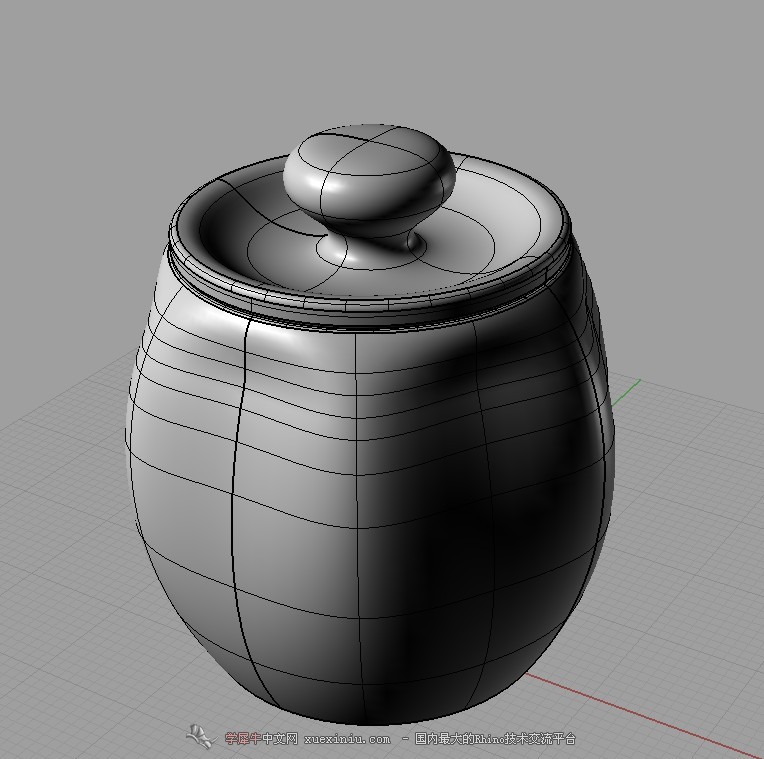

7〉旋转后得到盖子模型，并且倒角

8〉

9〉下面我们进入渲染部分，布景掠过不讲，先来说说贴图坐标

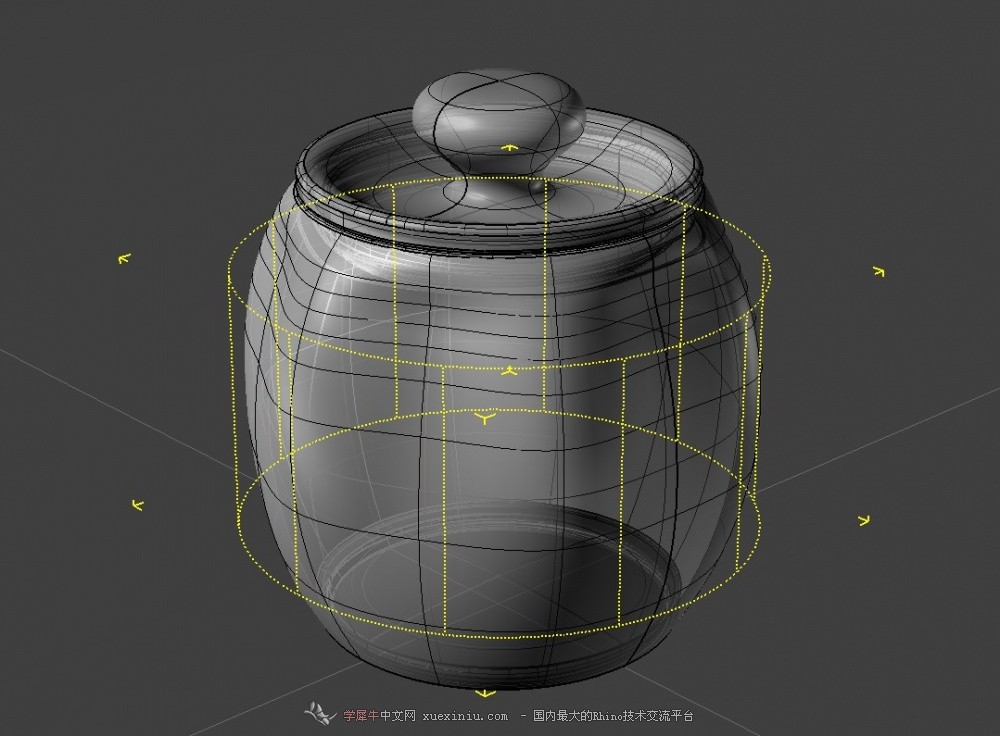

选择罐子的主体，然后按F3进入纹理编辑，新建一个纹理映射，然后在下方选择投影方式为圆柱体，然后点击显示映射器就可以看到下图黄色虚线的效果

当然默认的圆柱映射大小和形状跟模型有关系，我们需要自行调整至自己需要的大小和形态
10〉接下来我们进入材质阶段，新建两个瓷器材质，分别命名为1和2，材质1是要赋予给盖子的，因为它不需要贴图
我们主要来编辑材质2

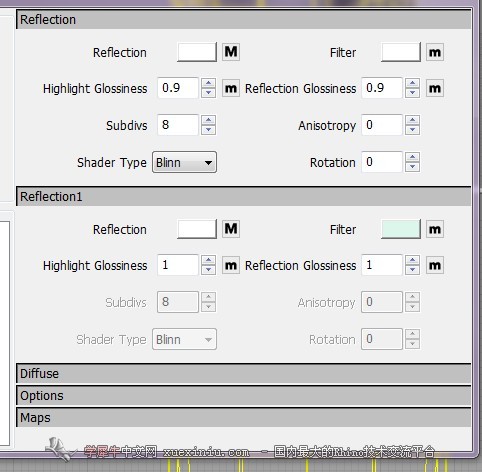

首先，新建两个反射层，因为要表现青花瓷的效果，所以在反射光上要有略为的青色，这也是为了表现瓷器的胎质效果如图：

将反射层1（Reflection1）中的Filter颜色修改为略为的青色即可
11〉然后我们再在材质2中再新建一个Diffuse图层，并且将Diffuse1层拖至Diffuse层上方，如图：

然后保持Diffuse层的属性为默认，只要颜色是灰白色（瓷器颜色）就可以
我们重点来编辑Diffuse1层，先将颜色修改为青花的颜色，蓝色青色均可；然后修改Transparency的颜色为白色，也就是全透明

下面我们来准备青花的贴图，我随便从网上下载了一个，修改为黑白属性就可以

然后我们将这张图贴进Transparency选项后面的M按钮，设置UV比为6：1因为我的模型是6面的

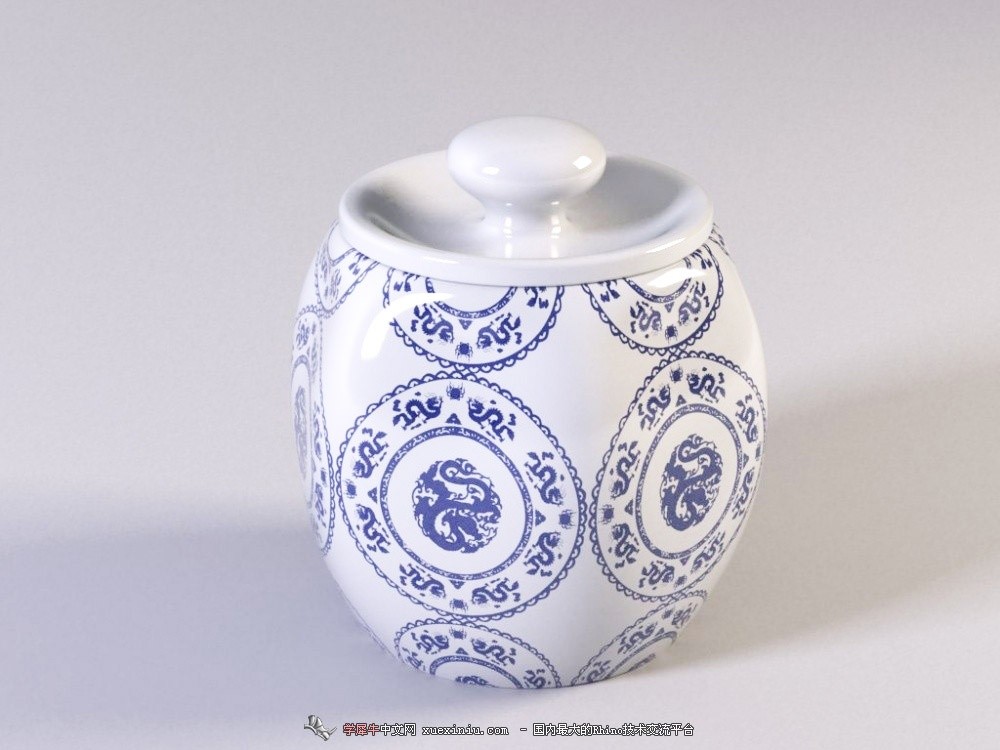

接下来将制作好的材质1和2分别赋予盖子和罐身，渲染结果如下

★小思考：目前的贴图看起来有3层，但上下两层的图明显较小，我们如何将之删除不要或者替换为其它青花贴图呢？方法有几种，留给各位牛友讨论，我提供一个思路，分别制作3个贴图映射结果会是怎样呢？

到此结束，欢迎大家来捧场[s:44]

参与人数 6	大洋 +41	收起理由
jason053	+ 5	收我为徒吧！！
ohokami	+ 1	赞一个!
周政宏	+ 5	学会了，很给力
才郎-当道	+ 10	云东同学的东西还是一如既往的精细!!!
carrot	+ 10	神马都是浮云
乌龙	+ 10	神马都是浮云

查看全部评分

犀牛--牛牛 · | 发表于 2017-5-30 12:51:02

模型建好了请问用的什么渲染器位什么我按F3没显示界面

hxsdsjr · | 发表于 2014-6-1 05:42:25

好东东就是要学习啊
支持楼主
顶一下

犀牛--牛牛 · | 发表于 2017-5-27 08:47:36

渲染帖就是好谢谢

_：|MOK · | 发表于 2012-7-19 23:31:37

效果很好啊~加油[s:136]

乌龙 · | 发表于 2012-7-20 00:19:14

大牛新作，必需力顶！
[s:152][s:152][s:152][s:152][s:152][s:152]

乌龙 · | 发表于 2012-7-20 00:24:22

大牛新作，必需力顶！

[s:152][s:152][s:152]

乌龙 · | 发表于 2012-7-20 00:49:53

亲，偶不得不说的是，您从网上下载的贴图与您最终渲用的贴图不是同一张。

rikey88 · | 发表于 2012-7-20 02:43:40

乌龙发表于 2012-7-20 00:49
亲，偶不得不说的是，您从网上下载的贴图与您最终渲用的贴图不是同一张。

哈哈哈，手误手误，传错了，赶明儿再编辑吧;P

林广朋 · | 发表于 2012-7-20 09:37:54

[s:76][s:76][s:76]支持

啊伟 · | 发表于 2012-7-20 11:41:38

楼主实在是太强大了，新手学习了！支持楼主多发教程，让我们这些小喽喽也见识一下。

kfssdh · | 发表于 2012-7-20 13:52:26

D:\KeyShot2.1.25\KeyShot\Renderings\SR\twg.jpg学习了

kfssdh · | 发表于 2012-7-20 13:53:25

liu490069828 · | 发表于 2012-7-20 14:51:42

这忒坑了吧，怎么没有颜色呢？是按着教程做的啊

hi-ha · | 发表于 2012-7-20 15:23:20

不错的教程，学习了，呵呵

rikey88 · | 发表于 2012-7-20 17:22:29

liu490069828 发表于 2012-7-20 14:51
这忒坑了吧，怎么没有颜色呢？是按着教程做的啊

依照您的图上看,颜色那一层似乎在Diffuse上,而Diffuse1似乎又脱离了母体一样,不知为何

乌龙 · | 发表于 2012-7-20 20:31:51

rikey88 发表于 2012-7-20 02:43
哈哈哈，手误手误，传错了，赶明儿再编辑吧

果然是改了。。。

liu490069828 · | 发表于 2012-7-21 11:13:17

rikey88 发表于 2012-7-20 17:22
依照您的图上看,颜色那一层似乎在Diffuse上,而Diffuse1似乎又脱离了母体一样,不知为何

哦……我看看

醒醒ok · | 发表于 2012-7-21 13:09:33

强烈学习学习，支持，

dss558 · | 发表于 2012-7-21 14:22:04

[s:188][s:188]竟然这么晚才看到~~~~~~非常感谢分享

苏苏 · | 发表于 2012-7-21 14:47:03

真不错

Michaelinps · | 发表于 2012-7-21 16:55:56

[s:135]hao !

流浪艺术家 · | 发表于 2012-7-22 01:26:00

楼主告知啊啊

aliee · | 发表于 2012-7-22 14:03:43

看图操作了一下，做不到LZ的效果呀

younvjiujiu · | 发表于 2012-7-22 18:50:46

[s:192][s:192][s:192][s:192][s:192][s:192][s:192][s:192]

才郎-当道 · | 发表于 2012-7-22 21:45:22

刚从成都回来就看到兄弟的东西。。。好久不见。。还是一如既往的精细。。。

强力支持。。。。。。。。。。。。。。[s:189][s:189]

rikey88 · | 发表于 2012-7-22 21:57:40

才郎-当道发表于 2012-7-22 21:45
刚从成都回来就看到兄弟的东西。。。好久不见。。还是一如既往的精细。。。

强力支持。。。。。。。。。 ...

刚从成都回来?你不在成都啊?我的名字啥时候变成云东了[s:84]

乌龙 · | 发表于 2012-7-23 11:45:02

rikey88 发表于 2012-7-22 21:57
刚从成都回来?你不在成都啊?我的名字啥时候变成云东了

亲，嫩忘记了么？嫩不是在日本的么？他的那叫“云朵”，您在他的东边，自然就是“云东”了。。;P

rikey88 · | 发表于 2012-7-23 15:24:07

乌龙发表于 2012-7-23 11:45
亲，嫩忘记了么？嫩不是在日本的么？他的那叫“云朵”，您在他的东边，自然就是“云东”了。。

小的大彻大悟了:victory:

乌龙 · | 发表于 2012-7-23 16:02:14

rikey88 发表于 2012-7-23 15:24
小的大彻大悟了

;P;P;P

周政宏 · | 发表于 2012-7-25 03:20:41

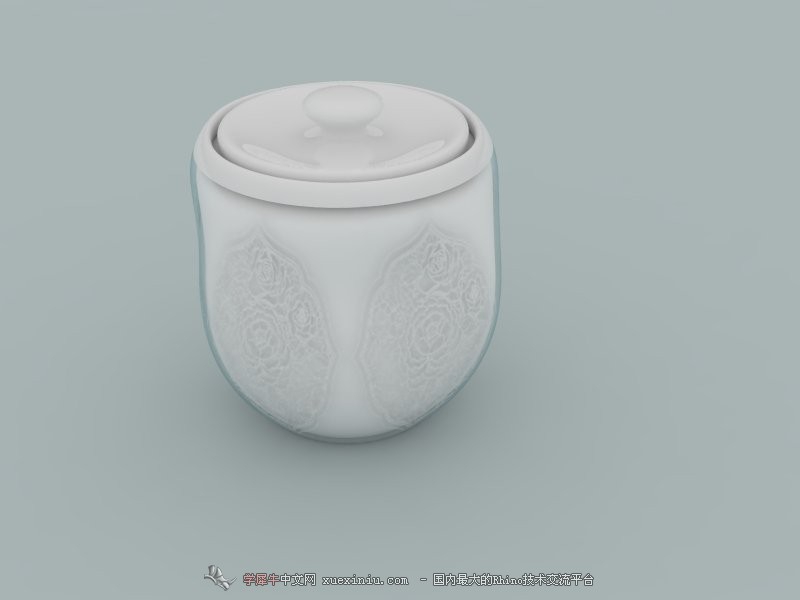

我也做了一个
