鸟巢表皮规则构架部分建模

发布于 2012-12-6 0 点赞 9 评论 9066 浏览

本帖最后由 wyx10022 于 2012-12-6 21:44 编辑

鸟巢表皮的随机部分构架,
可以由grasshopper参数化设计生成;
下图为网校课程案例

下图作业摘自网校学员 貓ル菂微笑

而内部规则构架的生成,同样用grasshopper,
也是比较简单的

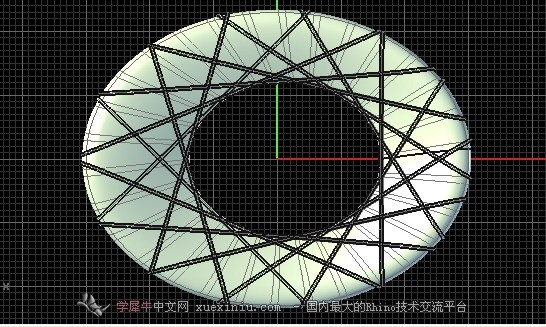

未标题-1 拷贝.jpg

关键点就是获得规则变化的竖直切面

去生成交线

最后通过offset on surface,offset solid加厚得到最终结果

思路比较简单,大家可以先尝试一下
请网校学员积极参与练习


更多案例参考
http://www.xuexiniu.com/thread-26458-1-1.html
