我眼中的犀牛常用的命令(封贴)131楼有新命令..

发布于 2013-1-31 208 点赞 649 评论 210852 浏览

江流儿 | 实习生 | 发表于 2013-4-9 05:16:32
很好的教程,谢谢楼主的无私奉献
0 回复

举报

江流儿 | 实习生 | 发表于 2013-4-9 05:16:38
很好的教程,谢谢楼主的无私奉献
0 回复

举报

m123 | 设计助理 | 发表于 2013-4-14 22:41:41
好贴啊
0 回复

举报

阳明春晓 | 设计助理 | 发表于 2013-4-27 12:15:19
受教了,谢谢
0 回复

举报

xuliang0115 | 设计助理 | 发表于 2013-4-28 09:20:29
太好了 正需要呢 谢谢楼主
0 回复

举报

㊣云上太阳㊣ | 实习生 | 发表于 2013-4-28 13:18:54
我是超级菜鸟! 好想学啊!可是好难! 我CAD 刚学一年 ,是自学的,这犀牛能学会吗?我甚至很多看不懂唉!:'(
0 回复

举报

1424956638 · 发表于 2013-8-16 21:22 点评

我也一样看得不是很懂

㊣云上太阳㊣ | 实习生 | 发表于 2013-4-28 13:19:31
有人愿意教我吗? 我Q 114102043
0 回复

举报

812502790 | 实习生 | 发表于 2013-4-29 09:44:12
好贴
0 回复

举报

沙基玛 | 实习生 | 发表于 2013-4-29 12:50:56
好贴好贴好贴
0 回复

举报

buyking | 设计助理 | 发表于 2013-4-29 13:44:32
楼主我只想对你说3个字:真的很感谢
0 回复

举报

艾文国 | 实习生 | 发表于 2013-4-29 16:38:28
感觉有点难哦!
0 回复

举报

無幻 | 实习生 | 发表于 2013-5-3 10:48:34
好好好好
0 回复

举报

蚂蚁动力 | 见习版主 | 发表于 2013-5-3 13:34:19
今天上午在工作的过程中 发现一个检查里面的 拔模角度分析  工具

拔模角度分析

拔模角度分析

这个对于犀牛在实际生产的过程中的一个对接检验,如果做的好,可以为后续工作带来很大的方便,为工程师减少负担,也会提供自己的设计还原度。

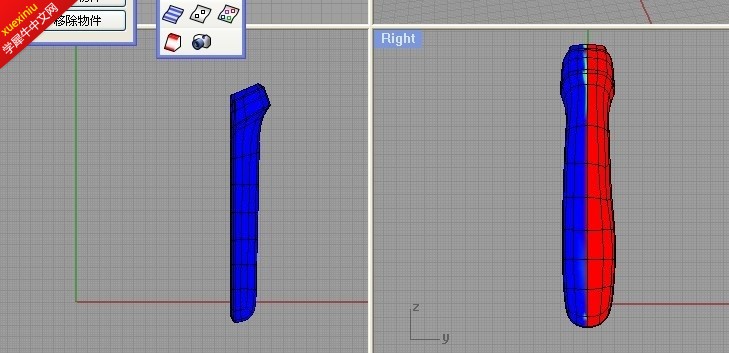

用法:  左击该工具,然后在你想要进行分模的视窗里运用到产品上。注意在不同的视窗点击同一产品,会有不同的拔模角度分析。如图 2.jpg 点击FRONT视图运用结果。 3.jpg 点击right视图运用结果。

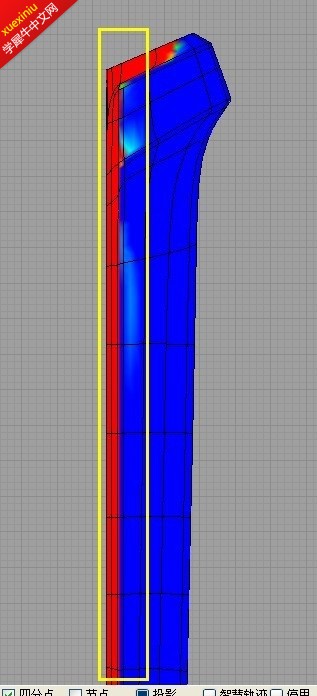

分析结果 :如图 4.jpg 红色的表示一个型腔(这里不考虑抽芯结构,即顶部红色的将由抽芯解决,这里只考虑左右开模),如图,黄色线圈里面浅绿色的表示该地方比较危险,可能会涉及到强制脱模,如果是较硬的材料制作该产品,将会在产品制作的过程中产生产品表面刮伤现象,影响产品品质。 此图有两处比较明显的比较危险的地方,需要我们在建模的过程中进行调整。尽量使蓝色和红色平行的均一的产生在一条直线上。 这个是很重要的,尤其是在工作中会涉及到这个问题,为什么我设计的东西制造不出来,或者我设计的东西最后做出来是这个样子的。。。。。调整结果如下。 5.jpg
(如有疑问,或者需要指正的地方请提出..)
0 回复

举报

lyt066200 · 发表于 2016-9-13 15:50 点评

这个有用,谢谢楼主

木瓜鬼太郎 · 发表于 2014-8-16 23:14 点评

这个看视频看过,不错,版主好棒。

木瓜鬼太郎 · 发表于 2014-8-16 23:13 点评

这个看视频看过,不错。

yellow2780442 · 发表于 2014-6-30 11:52 点评

很想知道,楼主是怎么调整成为最后一个图的,重建???

少俊贤 · 发表于 2013-8-23 21:53 点评

红蓝交替的就是好的?出现其他颜色的呢,我建模的时候发现有红黄绿蓝的过度,请问这是怎么回事

jaye02 · 发表于 2013-8-8 11:53 点评

这个不懂啊~~看不懂

jane_w · 发表于 2013-7-28 16:18 点评

建筑行业需要考虑这个东西吗?看不懂呀看不懂T.T

liaochunke | 实习生 | 发表于 2013-5-11 17:25:08
这能学到不少东西,非常感谢楼主
0 回复

举报

        | 实习生 | 发表于 2013-5-15 01:50:29
LZ曲面流动怎么用、、、?望大家不吝赐教
0 回复

举报

        | 实习生 | 发表于 2013-5-15 02:01:16
不知道大家有没有用过快速建圆管和半圆 就是那种快速自动建的、、、几秒种就好了
0 回复

举报

linda.kao | 设计助理 | 发表于 2013-5-16 15:05:06
3Q~很有用處~~~~~
0 回复

举报

GO陌上花开 | 实习生 | 发表于 2013-5-16 21:29:33
受教....
0 回复

举报

【旧梦】 | 设计师 | 发表于 2013-5-17 09:02:34
好好学习,天天向上
0 回复

举报

fushijiang | 设计助理 | 发表于 2013-5-17 17:36:25
狂顶啊 希望能有新的东西出来 求指教
0 回复

举报

詪壊の | 实习生 | 发表于 2013-6-4 17:25:58
对于我新手来说就是好东西
0 回复

举报

cxchenxicx2012 | 设计助理 | 发表于 2013-6-18 21:11:54
我不得不赞一个,楼主,有你这样的人,才会有所谓的后浪推前浪
0 回复

举报

superbubbly · 发表于 2018-3-20 21:47 点评

同感

lingerbo | 实习生 | 发表于 2013-6-21 17:01:30
楼主好人
0 回复

举报

宋士柱 | 实习生 | 发表于 2013-6-21 18:26:54
顶起啊···
0 回复

举报

小屁孩2013 | 实习生 | 发表于 2013-6-28 22:04:00
顶一下.
0 回复

举报

274936639 | 设计助理 | 发表于 2013-6-29 11:11:01

顶起啊
0 回复

举报

~o~bin | 实习生 | 发表于 2013-6-30 08:59:48
谢谢版主
0 回复

举报

蚂蚁动力 · 发表于 2013-7-1 23:17 点评

哈哈 客气客气

lee_vz | 设计助理 | 发表于 2013-6-30 14:03:57
楼主好人:loveliness: 多谢~
0 回复

举报

397247790 | 实习生 | 发表于 2013-6-30 19:14:45
比很多培训老师讲得好
0 回复

举报

tuyquan123 | 设计助理 | 发表于 2013-6-30 21:59:49
多重曲面的合并????[s:111]想知道!!正解!
0 回复

举报

蚂蚁动力 · 发表于 2013-7-1 23:17 点评

额 到底 有没有明白呢.....
