小玩一下编织环

发布于 2013-2-27 11 点赞 103 评论 22580 浏览

也不知道用到什么地方合适,就是玩









参与人数 3大洋 +16 收起 理由
会唱小星星吗 + 10 很给力!
loyal呀 + 3 赞一个!
紫剑嫣然 + 3 赞一个!

查看全部评分

本作品版权归 建模达人 所有,原创作品 » 【禁止商业用途、禁止转载、禁止个人使用】
转播
103 点击回复 11 点击点赞 21 点击收藏
淘帖 举报
使用道具
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

小迷狐 | 实习生 | 发表于 2018-10-17 14:54:13
136691539 发表于 2013-2-27 13:34
大致说下流程,可能跟该原作者有出入
1.画一个圆环,并测出长度,画等长的一直线,在环形阵列

圆是20,长度就是62.8,我线长也是62.8,怎么没有首尾相连呢
0 回复

举报

小迷狐 · 发表于 2018-10-17 15:07 点评

搞定了呢,很棒的效果

疲惫啦 | 设计助理 | 发表于 2017-6-3 10:33:44
136691539 发表于 2013-2-27 13:34
大致说下流程,可能跟该原作者有出入
1.画一个圆环,并测出长度,画等长的一直线,在环形阵列

曲线流动起点终点在哪
0 回复

举报

15899917167 | 实习生 | 发表于 2016-1-11 10:25:12
赵科 发表于 2013-3-17 00:05
楼主~我的咋弄成这样了,你看看应该是哪里出问题了呢?我选择延长了的

无限延展和 扭转轴的长度选择有问题
0 回复

举报

狮子座 | 实习生 | 发表于 2013-2-27 08:36:16
强   很牛
0 回复

举报

高山 | 实习生 | 发表于 2013-2-27 09:38:45
优势GH作品?
0 回复

举报

136691539 | 实习生 | 发表于 2013-2-27 09:51:18
尝试了下,好像是扭转和曲线流动
感谢分享
0 回复

举报

1457336782 · 发表于 2017-4-22 13:48 点评

这个怎么做啊,可以发个教程吗

わ____________S · 发表于 2014-3-2 20:08 点评

在吗。你好 。请问能把源文件发给我吗 309125430@qq.com

iveychao · 发表于 2013-2-27 13:01 点评

是按照课程上mobies环的思想吗? 前面的几根线是怎么个逻辑?

筑梦NARUTO · 发表于 2013-2-27 10:48 点评

你旋转了多少度啊、、、

筑梦NARUTO | 设计师 | 发表于 2013-2-27 10:48:31
136691539 发表于 2013-2-27 09:51
尝试了下,好像是扭转和曲线流动
感谢分享

你旋转了多少度啊、、、
0 回复

举报

136691539 · 发表于 2013-2-27 10:54 点评

900度,总共画了8根线

136691539 | 实习生 | 发表于 2013-2-27 10:54:59
筑梦NARUTO 发表于 2013-2-27 10:48
你旋转了多少度啊、、、

900度,总共画了8根线
0 回复

举报

筑梦NARUTO · 发表于 2013-2-27 11:17 点评

我是先把画了八个圆柱进行旋转的旋转900对接上的不是同一条圆柱啊,旋转1080之后感觉做出来接口那里都比较松没你做的均匀这是这么回事啊

筑梦NARUTO | 设计师 | 发表于 2013-2-27 11:17:13
136691539 发表于 2013-2-27 10:54
900度,总共画了8根线

我是先把画了八个圆柱进行旋转的旋转900对接上的不是同一条圆柱啊,旋转1080之后感觉做出来接口那里都比较松没你做的均匀这是这么回事啊
0 回复

举报

136691539 | 实习生 | 发表于 2013-2-27 11:47:49

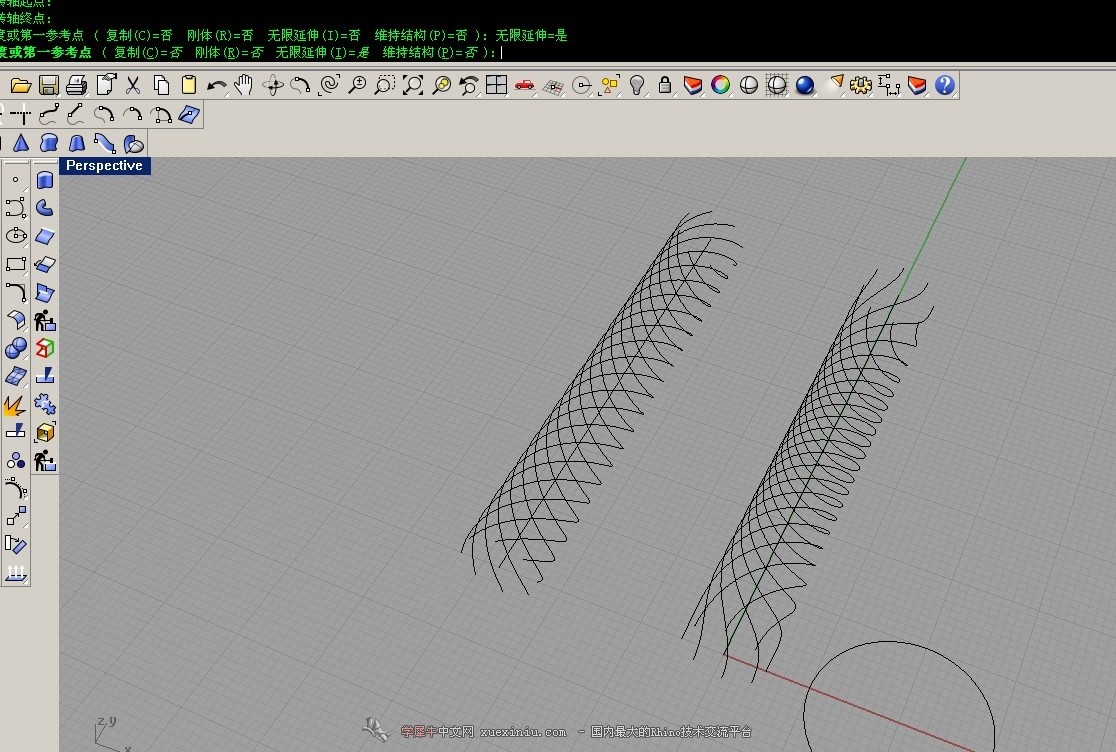

角度多少应该都可以对接上的,你应该是扭转的时候没有无线延伸,图中左边开了无线延伸,右边没有
我是先画线,曲线流动之后在圆管的,不然圆管可能会变形
0 回复

举报

136691539 | 实习生 | 发表于 2013-2-27 11:48:27
如图
0 回复

举报

iveychao | 设计助理 | 发表于 2013-2-27 13:01:29
136691539 发表于 2013-2-27 09:51
尝试了下,好像是扭转和曲线流动
感谢分享

是按照课程上mobies环的思想吗?
前面的几根线是怎么个逻辑?
0 回复

举报

疯狂的ivey | 设计助理 | 发表于 2013-2-27 13:02:48
新手,简单讲讲呗?
0 回复

举报

疯狂的ivey | 设计助理 | 发表于 2013-2-27 13:25:11
介绍一下思路被~谢谢!
0 回复

举报

136691539 | 实习生 | 发表于 2013-2-27 13:34:42
大致说下流程,可能跟该原作者有出入

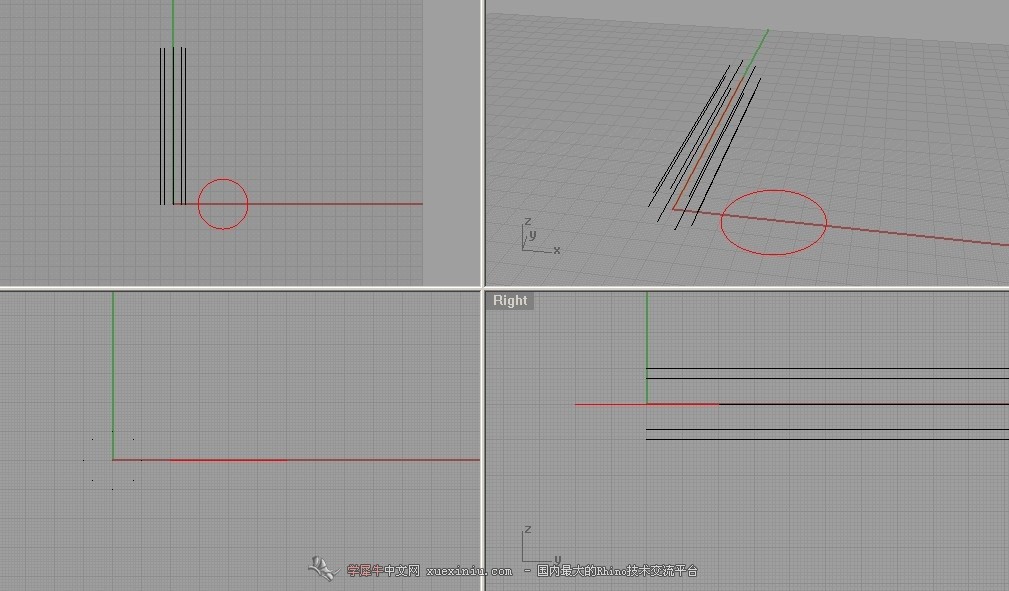

1.画一个圆环,并测出长度,画等长的一直线,在环形阵列

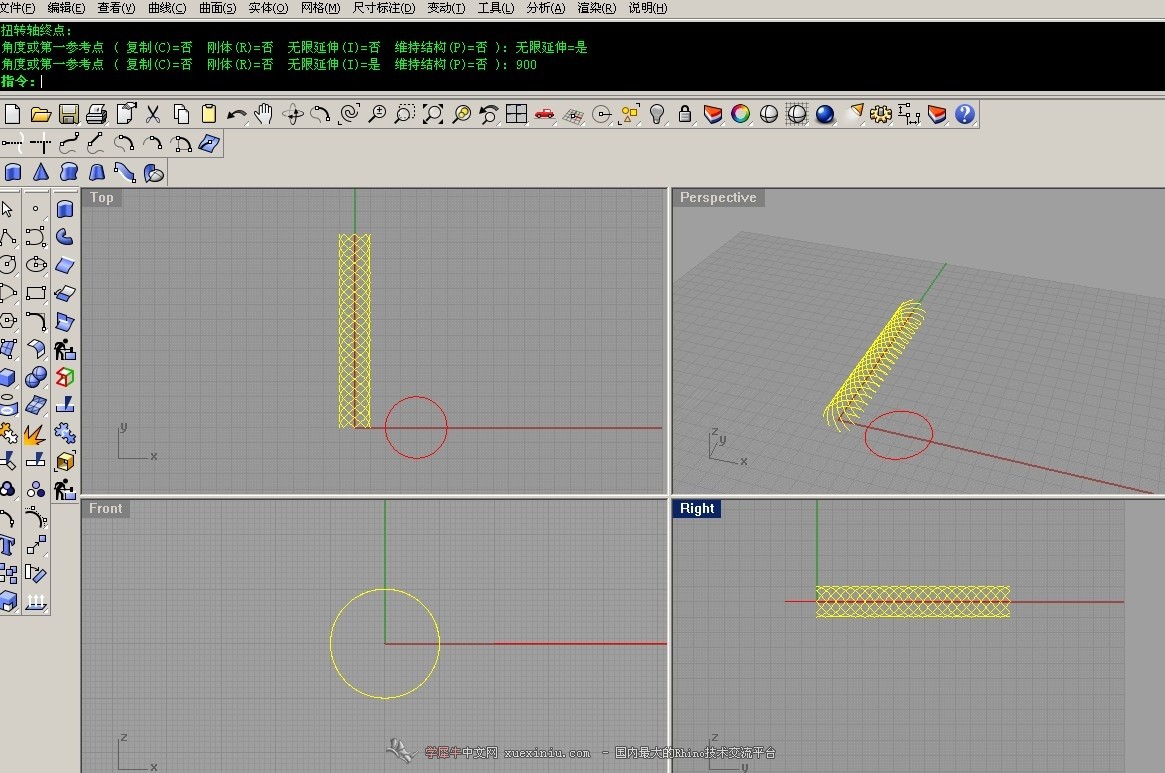

2.沿中心红线扭转环行线,记得要选择无线延长,具体角度影响的是扭转程度,图为900度

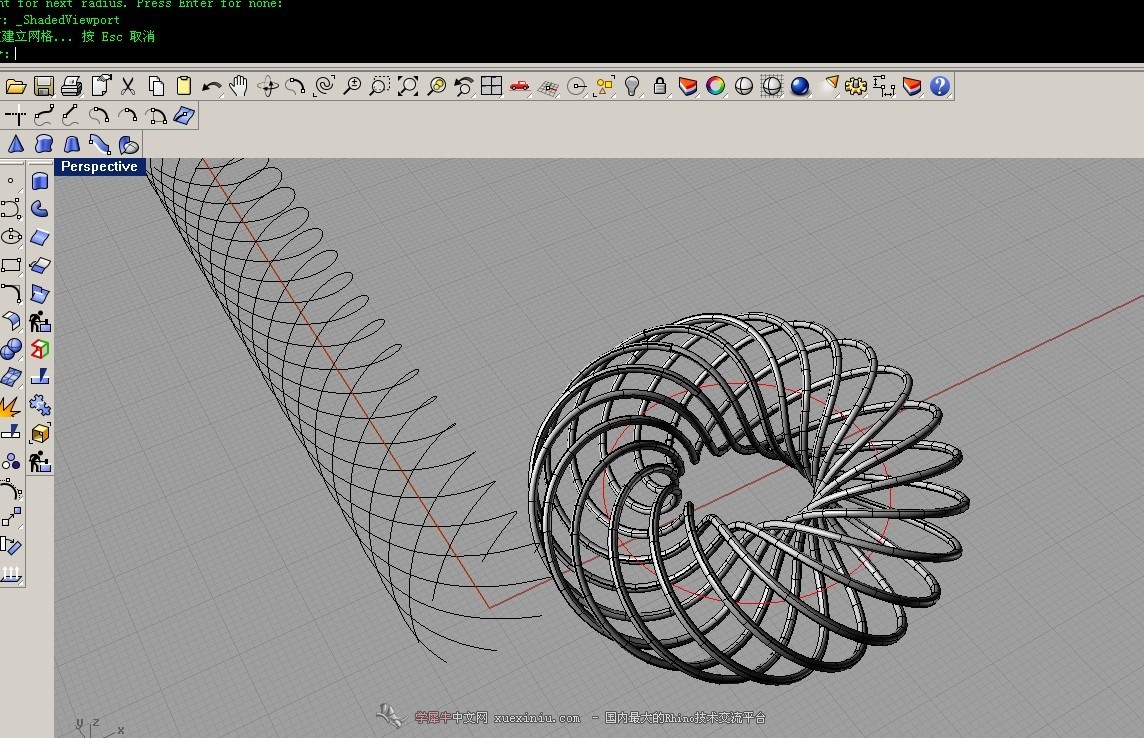

3.曲线流动
4.曲线生成圆管
5.第二步负角度扭转曲线,即可得教材环绕
0 回复

举报

小迷狐 · 发表于 2018-10-17 14:54 点评

圆是20,长度就是62.8,我线长也是62.8,怎么没有首尾相连呢

疲惫啦 · 发表于 2017-6-3 10:33 点评

曲线流动起点终点在哪

吴晓迪 · 发表于 2013-7-31 15:02 点评

谢谢你的提醒

heiseqiubite · 发表于 2013-6-9 15:09 点评

为什么我首尾连接不上

边峰 | 实习生 | 发表于 2013-3-13 08:06:17
支持好友佳作顶贴学习
0 回复

举报

赵科 | 实习生 | 发表于 2013-3-16 12:58:33
谢谢楼主~学习了
0 回复

举报

赵科 | 实习生 | 发表于 2013-3-17 00:05:34
楼主~我的咋弄成这样了,你看看应该是哪里出问题了呢?我选择延长了的
0 回复

举报

15899917167 · 发表于 2016-1-11 10:25 点评

无限延展和 扭转轴的长度选择有问题

工设-小谢 | 设计助理 | 发表于 2013-6-9 11:22:55
做了一个,我用的是另一种方法做的~
0 回复

举报

Cheeky_L · 发表于 2017-4-25 10:41 点评

楼主用了什么方法做的额

坚强的小牛 | 资深设计师 | 发表于 2013-6-9 12:37:23
我喜欢不错不错
0 回复

举报

colortt | 设计助理 | 发表于 2013-6-9 13:51:22
可以做工艺品吧
0 回复

举报

heiseqiubite | 实习生 | 发表于 2013-6-9 15:09:00
为什么我首尾链接不上
0 回复

举报

heiseqiubite | 实习生 | 发表于 2013-6-9 15:09:18
136691539 发表于 2013-2-27 13:34
大致说下流程,可能跟该原作者有出入
1.画一个圆环,并测出长度,画等长的一直线,在环形阵列

为什么我首尾连接不上
0 回复

举报

梁佳东 · 发表于 2013-8-27 14:04 点评

应该是你的圆的周长 和你画的直线长度不一样!

依然如风 | 设计助理 | 发表于 2013-6-11 11:42:02
很好,这样讨论后再练习,提高会很快
取长补短,相互学习
0 回复

举报

wangbo1990621 | 实习生 | 发表于 2013-6-18 17:18:10
很不错,学到了
0 回复

举报

艾丝凡 | 设计师 | 发表于 2013-6-19 16:30:36
学了一手
0 回复

举报

小迷狐 · 发表于 2018-10-17 15:15 点评

上传的图片地址在哪里呢

15899917167 · 发表于 2016-1-11 10:23 点评

牛兄 这个编织环怎么搞的是不等环的形状

吴晓迪 | 实习生 | 发表于 2013-7-31 15:02:03
哇哦, 都好厉害呀, 我也来试试
0 回复

举报

吴晓迪 | 实习生 | 发表于 2013-7-31 15:02:49
136691539 发表于 2013-2-27 13:34
大致说下流程,可能跟该原作者有出入
1.画一个圆环,并测出长度,画等长的一直线,在环形阵列

谢谢你的提醒[s:177]
0 回复

举报

sandertony | 实习生 | 发表于 2013-8-24 09:49:20
效果挺好
0 回复

举报

惜少少 | 设计助理 | 发表于 2013-8-24 17:34:22
很好看撒
0 回复

举报

梁佳东 | 实习生 | 发表于 2013-8-27 13:56:29
曲线流动是 这个么  这么用啊 ?
0 回复

举报

梁佳东 | 实习生 | 发表于 2013-8-27 14:04:53
heiseqiubite 发表于 2013-6-9 15:09
为什么我首尾连接不上

  应该是你的圆的周长  和你画的直线长度不一样!
0 回复

举报
