【持续更新】关于TS的一些事儿

发布于 2013-5-28 34 点赞 102 评论 58166 浏览

先从T点开始

问题:什么是T点?


学习TS就一定有这样的疑问。百度百科里查到这样的一段说明:T-Splines 也可以进行 T-Junctions ,这可以让你不用创建‘ n-gons '就可以在 T 中停止 isoparms/edgeloops 。也就是说,这个新的 surface 依然可以像 quad 那样 shades 和 deforms ,而不需要额外的几何体。


这里,我试着做出我自己的解释。

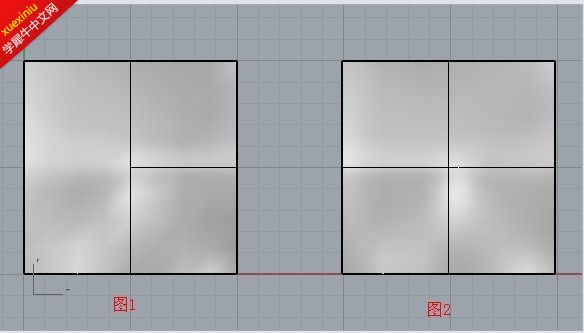

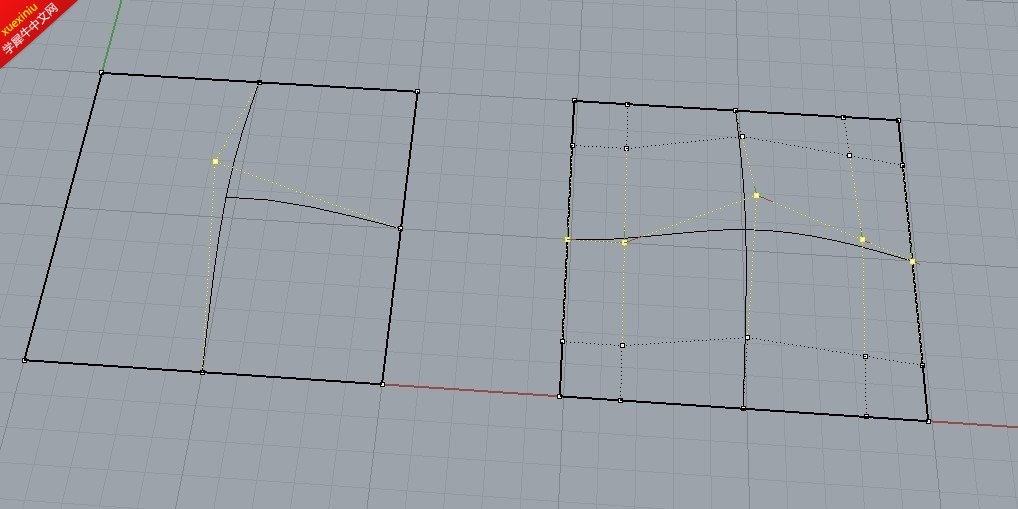

在这里,我建了个TS的平面。然后插入了个T点。如下图中的左图。右图为同一个TS曲面转成的犀牛曲面。请注意右图,与左图除结构线不同之外,面并没有发生额外的变化。

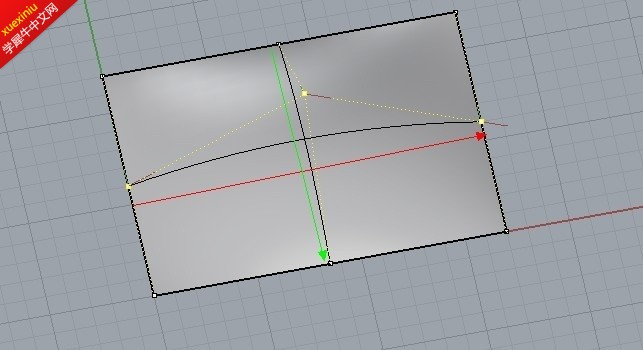

光从上图的结构线来看,左图的结构线看上去成“T”字结构,这是最明显的特征。打开两个曲面的控制点进行对照,这里的T点更像是结构线局部显示或隐藏的节点。如下图:


这里,正如上文所说:T-Splines 也可以进行 T-Junctions ,这可以让你不用创建‘ n-gons '就可以在 T 中停止isoparms/edgeloops 。

也就是说,添加T点,其实是等于添加了一条结构线,是一条局部显示或隐藏的结构线。

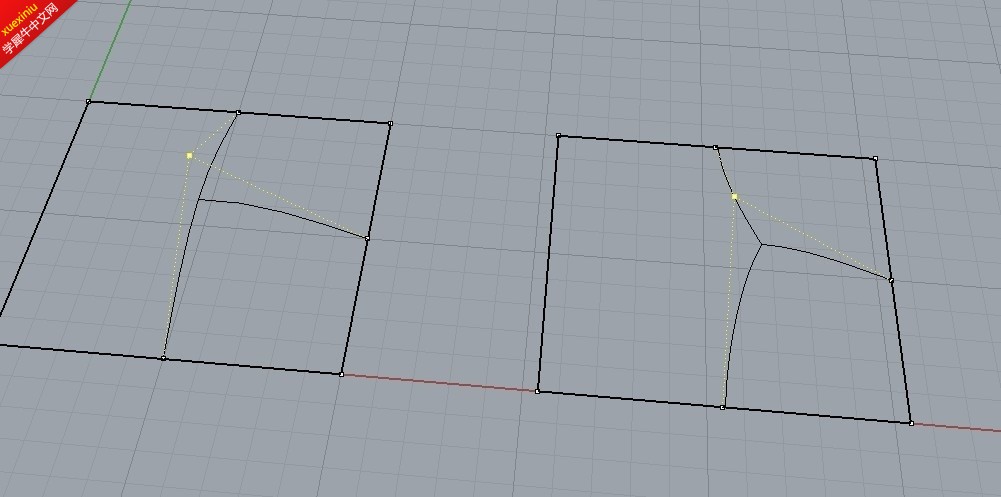

说到T点,就离不了星点。多边形建模中,星点必不可少。还是以上面的曲面为例,我将T点转成星点。如下图


光看结构线,这里已经发生了很明显的变化。但控制点并没有变。如下图


将它转成犀牛曲面再看,你会发现面已经被分割了。请注意分割后的面分割方式


这里,似乎可以说明一点:星点是多个分面的公共顶点。依照星点的结构线,可以大致知道TS曲面转成犀牛曲面后会被分割成什么模样。





顶的越多 更新越快;P



参与人数 9经验 +5 大洋 +40 收起 理由
247 + 3 很给力!
34087562 + 10 很给力!
小蚂蚁啊 + 2 很给力!
石延枫呀 + 3 厉害了
─━☆ + 3 很给力!
veryegg + 1 完全看不懂!^_^
CNM--寒冰渔人 + 3 很给力!
guanyanlin + 5 淡定
carrot + 5 + 10 很给力!

查看全部评分

本帖被以下淘专辑推荐:

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

乌龙 | 设计总监 | 发表于 2016-3-2 16:35:42
本帖最后由 乌龙 于 2016-3-2 16:55 编辑

接着更新

14楼的这位筒子问“星点究竟在曲面上起到什么决定性作用,或者在什么情况下必需少不了星点作用”。这里,我的回复是,如果你想要一个完全封闭的曲面时,星点是必不可少的。


可能会有筒子说TS中的基本体中的“球”它没有星点。这里,可以验证下。

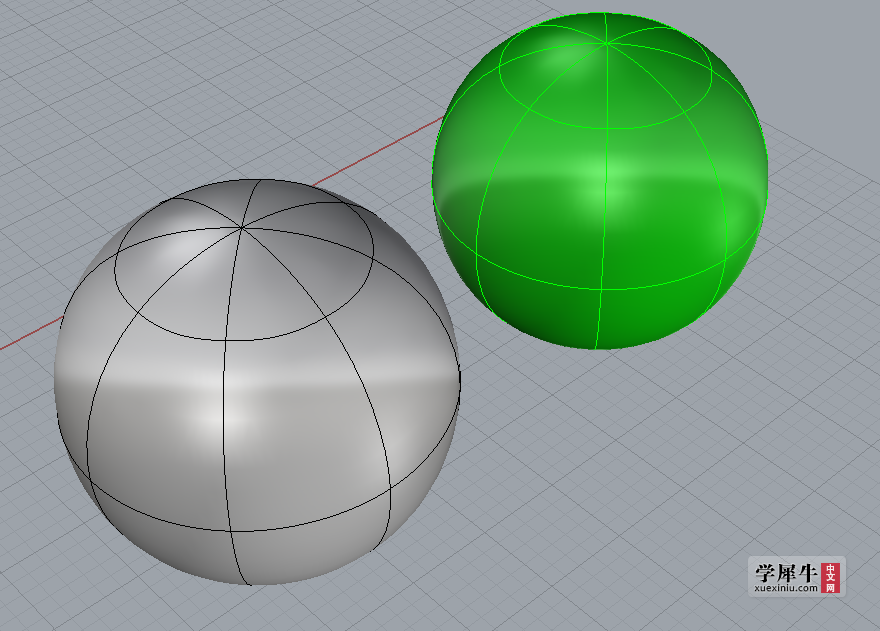

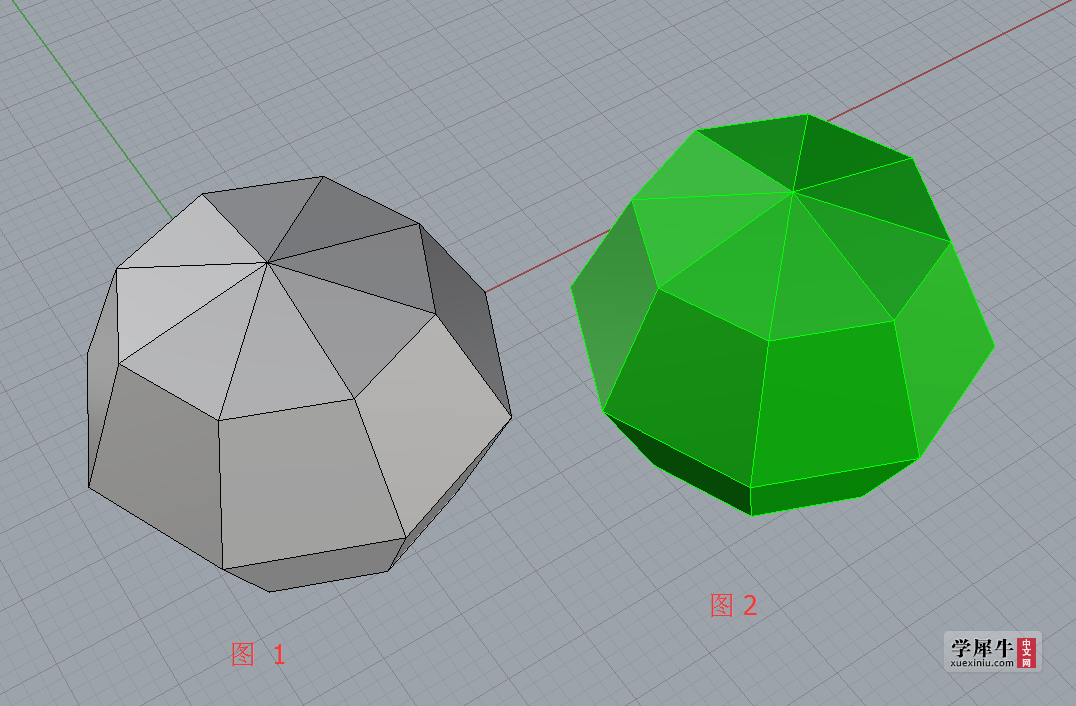

图一为我直接用tsSphere  工具绘制的球体  ,使用tsLayout 工具对它进行分析时你会发现它并没星点的提示出现,它似乎真的是个没有星点的封闭曲面。

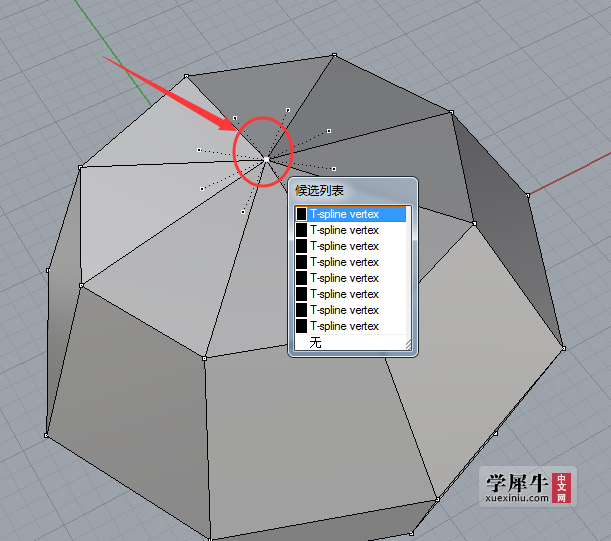

打开它的控制点你会发现在本应该是“星点”的位置它居然是多个点的集合而不是真的是只是一个点。

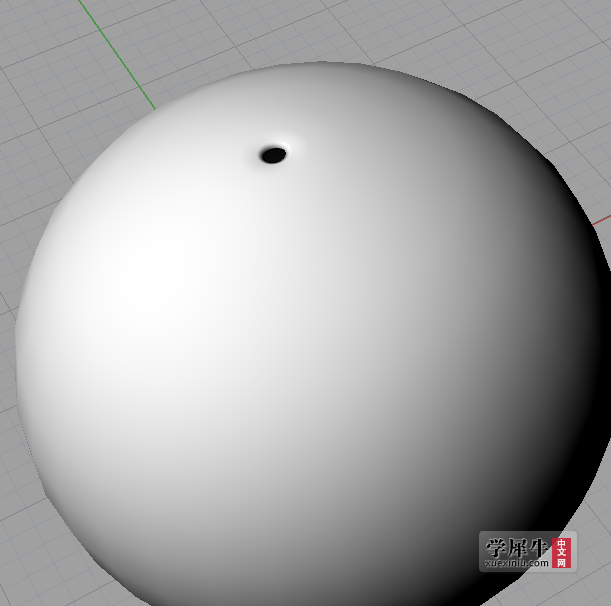

对它进行加厚,你会发现它的顶点位置居然出现了个洞


也就是说,使用tsSphere 命令绘制出来的球,它并不是一个封闭的曲面。

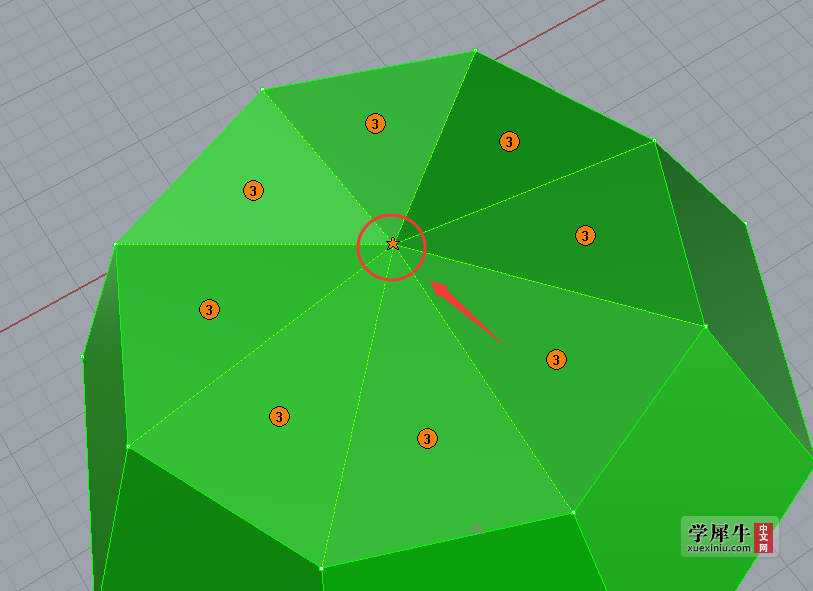

再看图二,图二是我使用tsWeld命令焊接过的顶点。再使用使用tsLayout 工具对它进行分析时,可爱的星点它终于出现了


对于这样子的封闭曲面,是没有办法对它进行加厚的。还记得犀牛中的关于实体的定义么,只要是完全封闭的曲面,它就是实体,它不存在所谓中空的实体,TS中也是一样,对这样子的封闭曲面进行加厚,它会生成两个独立的曲面。



当然,上面的说明只是一个特例。它是由单一曲面所构成的实体。


0 回复

举报

乌龙 | 设计总监 | 发表于 2016-3-2 16:52:01
本帖最后由 乌龙 于 2016-3-2 17:09 编辑

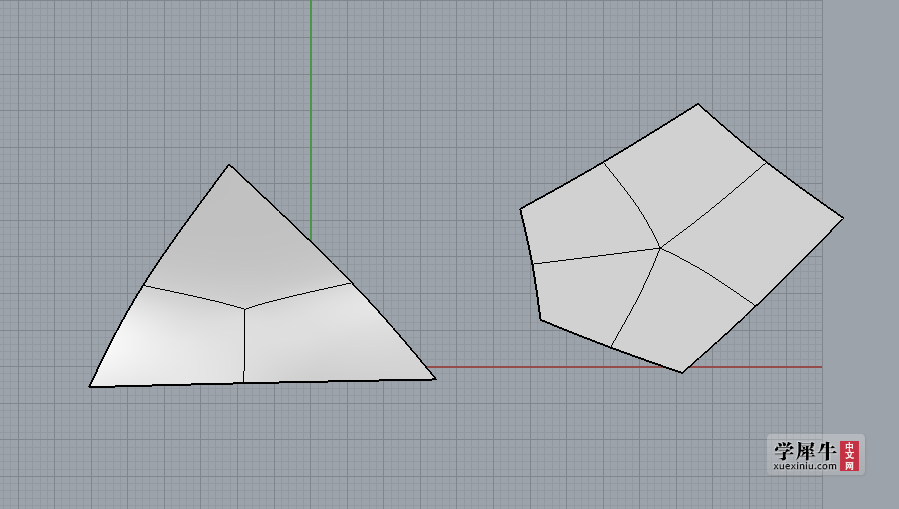

另一种情况,也是我们最常见最常用的:如果你想要构建“非四边曲面”,星点是必不可少的(TS只有四边曲面,RH也一样)


比如这样子



这又回到最开始关于星点的说明了:星点是多个分面的公共顶点。

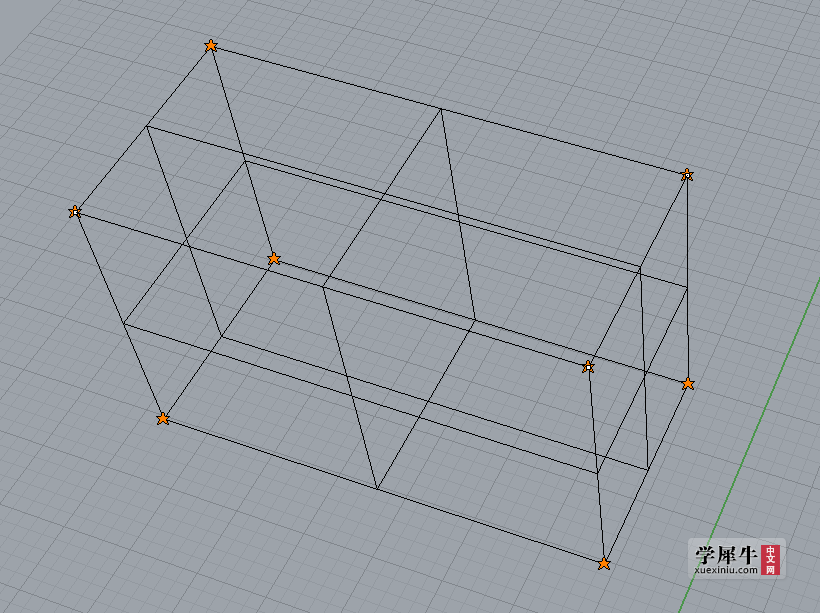

比一个立方体,它由六张曲面组合而成,它有八个星点。

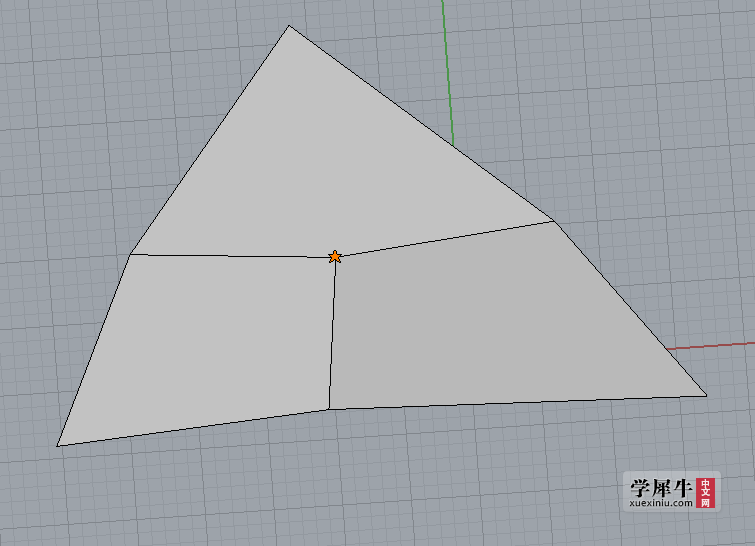

注意我的标示,它的每个星点的构成,其实就是我上面说的“非四边曲面”的结构


0 回复

举报

豆美人 | 设计主管 | 发表于 2018-11-2 14:04:09
期待:)
0 回复

举报

筑梦NARUTO | 设计师 | 发表于 2013-5-28 15:53:41
第一个顶的,,,
0 回复

举报

筑梦NARUTO | 设计师 | 发表于 2013-5-28 15:53:45
第一个顶的,,,
0 回复

举报

乌龙 · 发表于 2013-5-28 16:08 点评

速度好快!

乌龙 | 设计总监 | 发表于 2013-5-28 16:08:48
筑梦NARUTO 发表于 2013-5-28 15:53
第一个顶的,,,

速度好快!
0 回复

举报

筑梦NARUTO · 发表于 2013-5-28 19:26 点评

必须快啊。。。

筑梦NARUTO | 设计师 | 发表于 2013-5-28 19:26:28
乌龙 发表于 2013-5-28 16:08
速度好快!

必须快啊。。。
0 回复

举报

乌龙 | 设计总监 | 发表于 2013-5-30 14:48:56
本帖最后由 乌龙 于 2013-5-30 15:01 编辑

接着更新

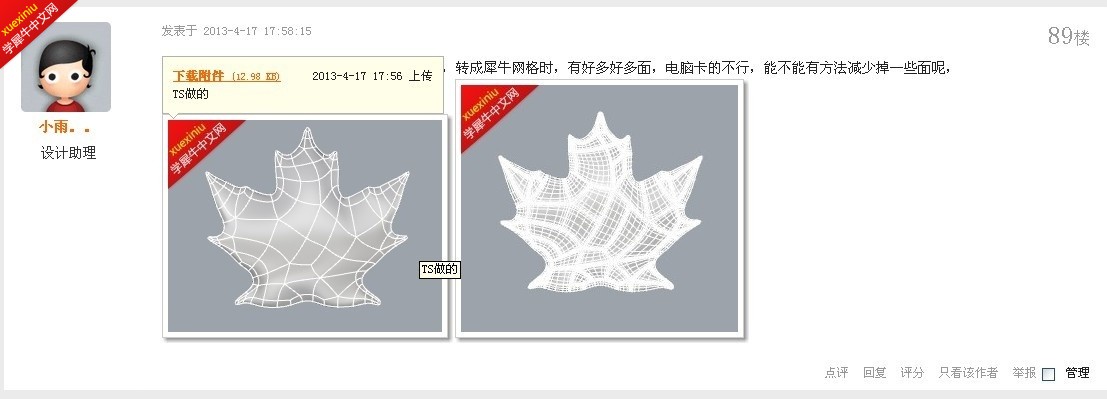

收到筒子的求助。求助内容如下:

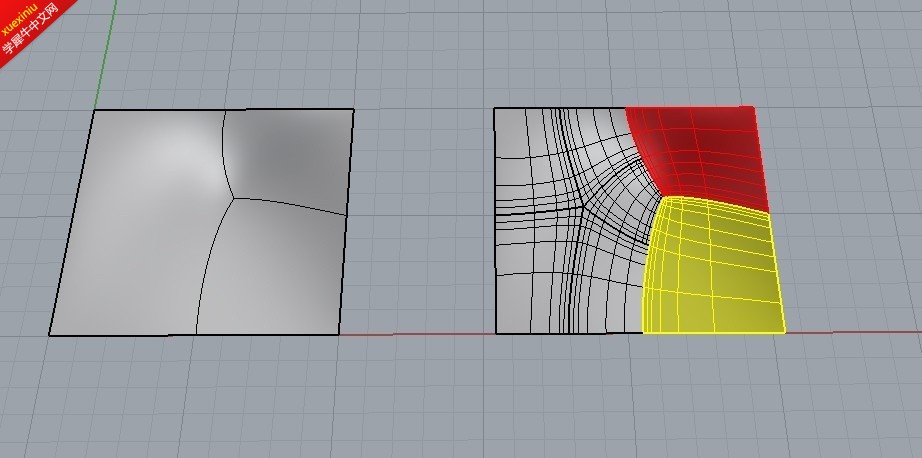

请大家注意对照上图中的两个模型。你可以发现TS曲面转成犀牛之后的分面是按星点的结构线进行分割的。想要得到更少的分面,就需要合理的控制星点的数量及星点所处的位置TS理论大作--Sub-D Modeling: The Pole 多邊形建模教學: "極"  关于如何控制星点,有极为详细的说明。
0 回复

举报

乌龙 | 设计总监 | 发表于 2013-5-31 14:33:11
前面有提过,T点其实是结构线局部显示或隐藏的节点,也就是说当前结构线其实是完整的,并不是真的在T点处终结。

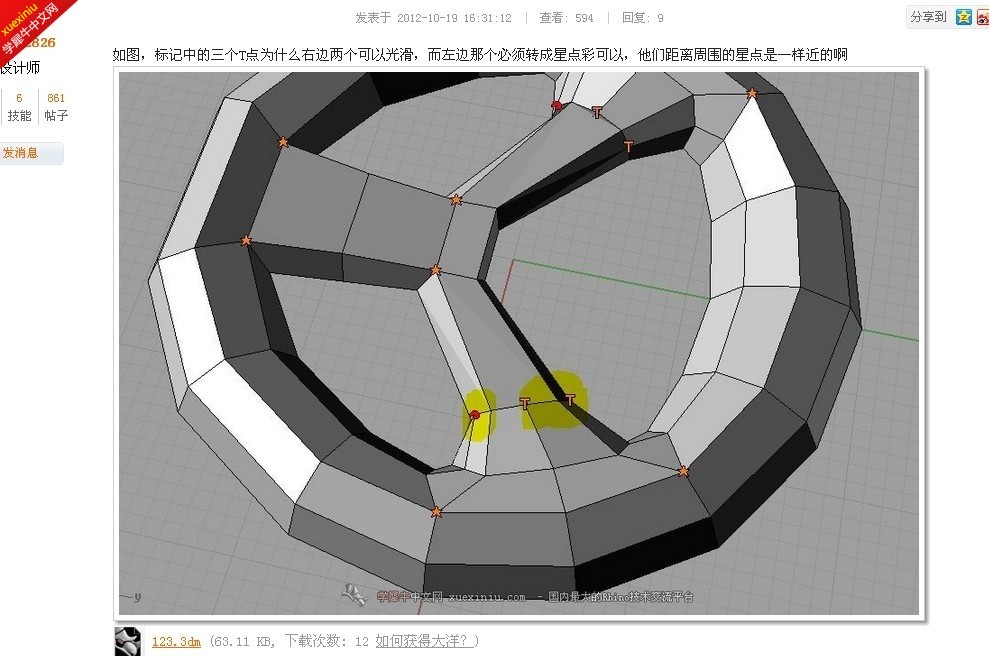

下面的这个案例可以充分说明这一点。

这里,我附上原贴地址:http://www.xuexiniu.com/thread-36655-1-9.html

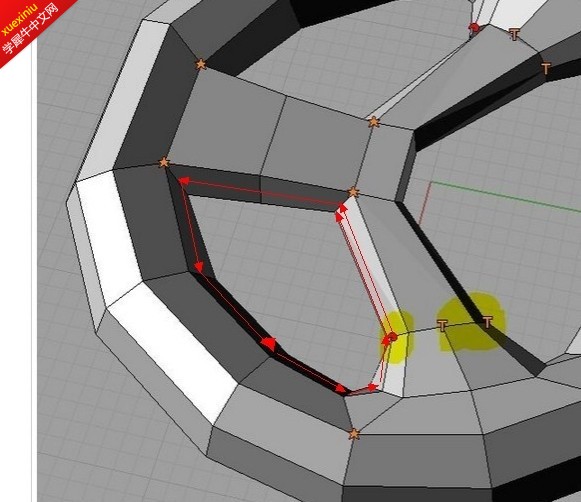

请大家注意出现错误提示的T点。如果将这个T点的结构线一直沿伸下去,您会发现您根本无法为这条线找到终止点。

而事实上是,在犀牛中,任何一个曲面,不管是几边的(事实是,犀牛及TS的面都是四边面),它都有边界,不存在无限大的曲面。换句话说也就是它的结构线都是有起点及终点。

而这个案例中的这个错误证实了T点的实质是曲面结构线局部显示或隐藏的节点 ,是停止点而不是终止点。


0 回复

举报

sxg | 实习生 | 发表于 2013-6-4 18:44:31
第一个简练的解释了T点与星点,通俗易懂,还有个贝壳是啥意思
0 回复

举报

JASON1022 | 设计师 | 发表于 2013-6-23 00:13:49
顶顶更健康!!!小白大神!终于出TS教材了······[s:183]
0 回复

举报

Xnwyxk | 设计助理 | 发表于 2013-6-27 17:48:10
实用,很有帮助
0 回复

举报

ellie-wen | 实习生 | 发表于 2013-7-5 13:40:02
有点看不太明白,得好好琢磨琢磨才行!
0 回复

举报

flycity | 实习生 | 发表于 2013-7-8 15:07:56
顶啊,接着更新。还有没有更入门的。还是有点看不懂。呵呵,菜鸟,不要怪哦
0 回复

举报

流年又何年 | 设计助理 | 发表于 2013-7-9 17:49:17
持续关注中
0 回复

举报

tim | 设计助理 | 发表于 2013-7-10 09:17:00
还不是很明白,星点究竟在曲面上起到什么决定性作用。或者在什么情况下必需少不了星点作用。
0 回复

举报

tim | 设计助理 | 发表于 2013-7-10 09:17:21
还不是很明白,星点究竟在曲面上起到什么决定性作用。或者在什么情况下必需少不了星点
0 回复

举报

疯一样自由 · 发表于 2014-9-18 19:12 点评

这个涉及拓扑结构的问题 当一个物体中两个特征属于不同的拓扑结构,然后又需要把两个特征过渡起来,就必须要用星点

米卡 | 设计助理 | 发表于 2013-7-16 12:34:01
持续更新、持续关注中······
0 回复

举报

johnxu | 实习生 | 发表于 2013-7-18 14:29:15
还是看不懂什么意思
0 回复

举报

facedooo | 实习生 | 发表于 2013-7-23 10:31:21
好贴要顶:victory:多谢楼主分享
0 回复

举报

cliyao | 实习生 | 发表于 2013-8-1 09:57:55
学习了!!
0 回复

举报

378834281 | 实习生 | 发表于 2013-8-7 22:42:43
真的太好了!明白!
0 回复

举报

yan123456789 | 实习生 | 发表于 2013-8-7 23:16:26
都看不懂啊....
0 回复

举报

yb13641418575 | 设计助理 | 发表于 2013-8-10 16:31:34
受益! 关注更新......
0 回复

举报

beililidy | 设计助理 | 发表于 2013-8-12 16:08:46
好东西
[s:190]
0 回复

举报

唯²º¹³。 | 实习生 | 发表于 2013-8-15 10:04:59
什么是T点 什么是星点  什么关系啊
0 回复

举报

zc_329 | 实习生 | 发表于 2013-8-22 15:43:47
小白   顶你
0 回复

举报

yu332800 | 实习生 | 发表于 2013-8-28 15:01:28
还是没懂,
0 回复

举报

lukepope | 设计助理 | 发表于 2013-11-4 08:34:10
好厉害[s:94]但是看不懂[s:73]
0 回复

举报

夢魔 | 实习生 | 发表于 2013-11-6 16:22:38
真心觉得楼主好厉害,俺是初学者,不求能这么厉害,能运用自如就好[s:188]
0 回复

举报

glow15200 | 实习生 | 发表于 2013-11-25 08:46:35
好贴,顶一个,好好看
0 回复

举报

蚂蚁动力 | 见习版主 | 发表于 2014-1-1 22:54:16
继续啊,哈哈
