各路大神请教个不规则螺旋曲线的问题

zap_gameboy

是这样的，我最近想建一个蚕茧，但是由于本人技术问题，画不出不规则的螺旋曲线，目前我只知道怎么建弹簧，希望各位大神赐教，潜水党大洋不多还请见谅。

zap_gameboy · | 发表于 2013-7-10 08:54:28

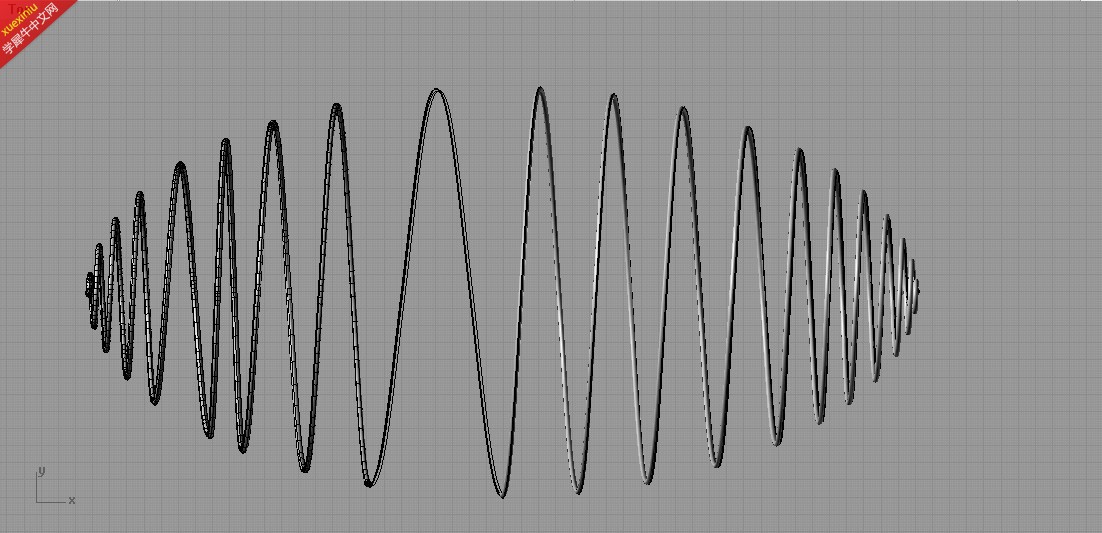

发个间距不规则的

warwolf · | 发表于 2013-7-10 12:17:22

本帖最后由 warwolf 于 2013-7-10 12:19 编辑

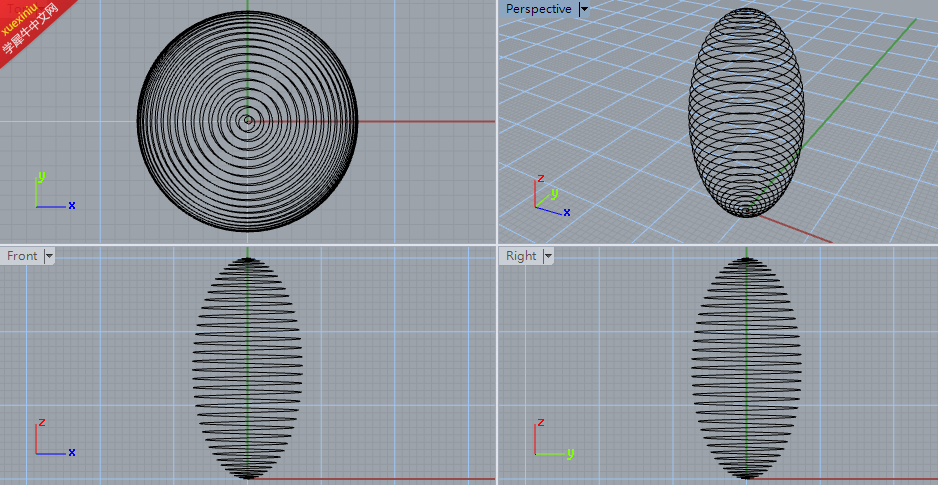

你要得是這樣嗎？

如果不是你要得效果，你在補充說明一下你想要的

all_hail仲尼 · | 发表于 2013-7-10 15:08:20

warwolf 发表于 2013-7-10 12:17 static/image/common/back.gif
你要得是這樣嗎？

如果不是你要得效果，你在補充說明一下你想要的

您好非常感谢您的帮忙，您可以把怎么做的跟我说下吗，我想做的是有疏密然后比较自然的

zap_gameboy · | 发表于 2013-7-12 22:36:49

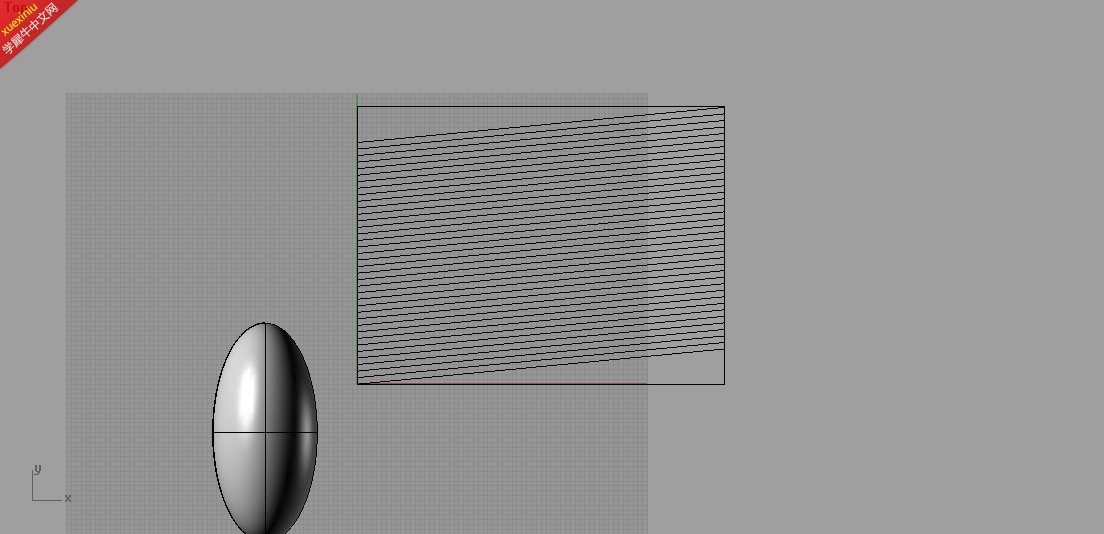

画个椭圆，uv展开，在展开面上画线，然后曲面流动到椭圆面上就OK了

all_hail仲尼 · | 发表于 2013-7-14 22:04:46

zap_gameboy 发表于 2013-7-12 22:36 static/image/common/back.gif
画个椭圆，uv展开，在展开面上画线，然后曲面流动到椭圆面上就OK了

你好我现在只能流动出等距的但是像你这样不等距的我弄不出来

zap_gameboy · | 发表于 2013-7-15 09:54:21

你展开面上的是等距的线流动出的就是等距的，你要不等距的就先把线的间距画成不等距的就行

all_hail仲尼 · | 发表于 2013-7-15 10:07:37

zap_gameboy 发表于 2013-7-15 09:54 static/image/common/back.gif
你展开面上的是等距的线流动出的就是等距的，你要不等距的就先把线的间距画成不等距的就行 ...

我流动到曲面上的线要么是不完整的只有一小段要么就是包裹了办个椭圆用uv稍微好一点但是产生的曲线不连贯。。

zap_gameboy · | 发表于 2013-7-15 10:39:12

你在平面上画线的时候要首位在同意条直线上

all_hail仲尼 · | 发表于 2013-7-15 10:42:33

zap_gameboy 发表于 2013-7-15 10:39 static/image/common/back.gif
你在平面上画线的时候要首位在同意条直线上

你看我也是这样的

zap_gameboy · | 发表于 2013-7-15 10:48:47

你再开下我的线，区别大了

all_hail仲尼 · | 发表于 2013-7-15 10:53:49

zap_gameboy 发表于 2013-7-15 10:48 static/image/common/back.gif
你再开下我的线，区别大了

终于解决了！！！感谢大神啊

all_hail仲尼 · | 发表于 2013-7-15 10:54:39

zap_gameboy 发表于 2013-7-15 10:48 static/image/common/back.gif
你再开下我的线，区别大了

再问您个问题好么，，keyshot ies光域您会布么

zap_gameboy · | 发表于 2013-7-15 11:10:20

keyshot 里的布光是个大的项目，难讲清的，单光域网的话就是在模型外多加个几何体，赋予光域网材质，就可以了，你可以去网上搜搜资料，或者报下网校

all_hail仲尼 · | 发表于 2013-7-15 12:07:17

zap_gameboy 发表于 2013-7-15 11:10 static/image/common/back.gif
keyshot 里的布光是个大的项目，难讲清的，单光域网的话就是在模型外多加个几何体，赋予光域网材质，就可以 ...

好的非常感谢你耐心的帮助

死神兔兔 · | 发表于 2013-7-15 13:06:43

学习了。

all_hail仲尼 · | 发表于 2013-7-15 18:27:28

zap_gameboy 发表于 2013-7-15 11:10 static/image/common/back.gif
keyshot 里的布光是个大的项目，难讲清的，单光域网的话就是在模型外多加个几何体，赋予光域网材质，就可以 ...

再麻烦你一下这个圆管为什么有些地方是断开的啊圆管的大小都不行的。。

zap_gameboy · | 发表于 2013-7-15 21:01:24

all_hail仲尼发表于 2013-7-15 18:27 static/image/common/back.gif
再麻烦你一下这个圆管为什么有些地方是断开的啊圆管的大小都不行的。。

...

哪里有断开？

all_hail仲尼 · | 发表于 2013-7-15 23:09:06

这个地方是断开的，，
