如何利用HoopSnake实现斐波那契曲线循环（带视频）

本帖最后由 budingbaobei716 于 2013-8-29 23:05 编辑

http://v.youku.com/v_show/id_XNjAyNTYzMTk2.html http://v.youku.com/v_show/id_XNjAyNTQ0MjQ4.html

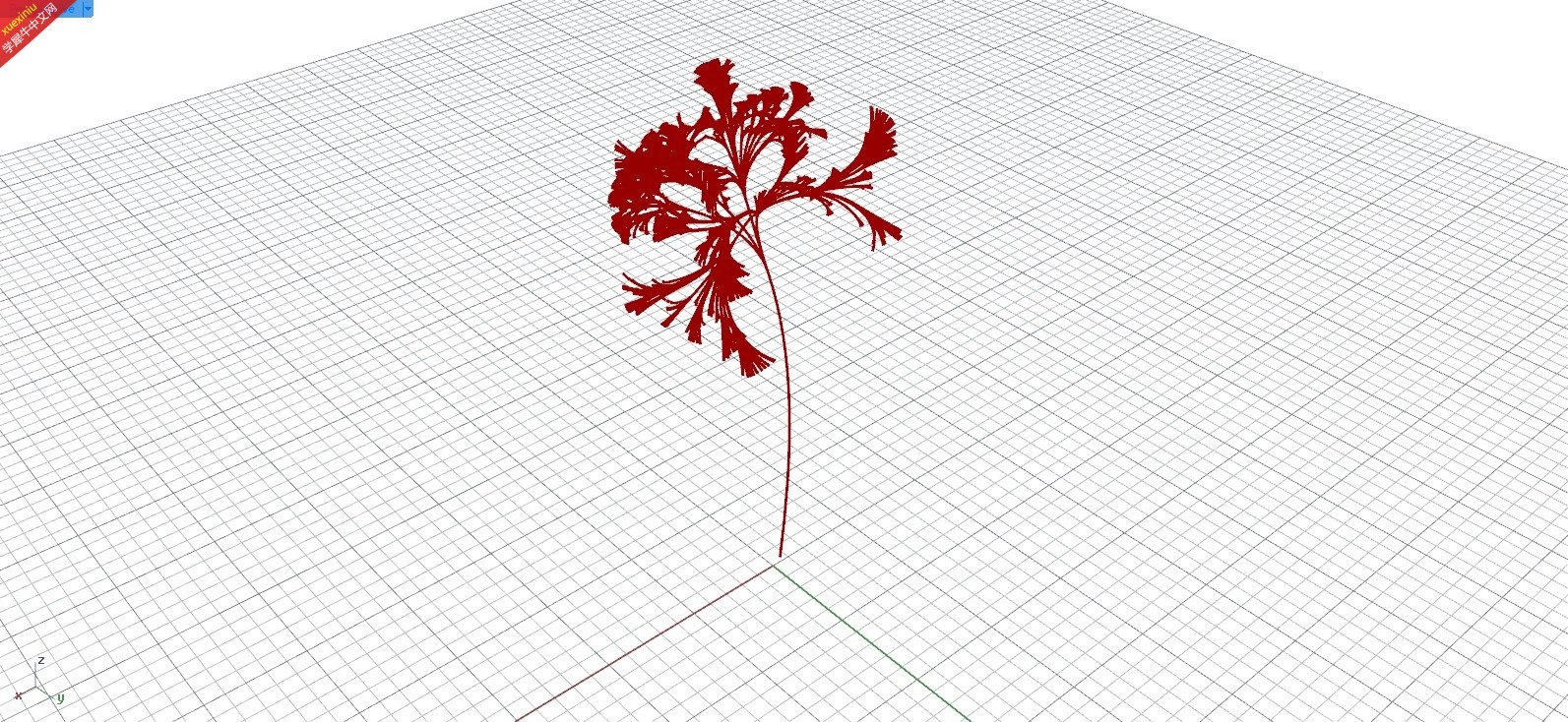

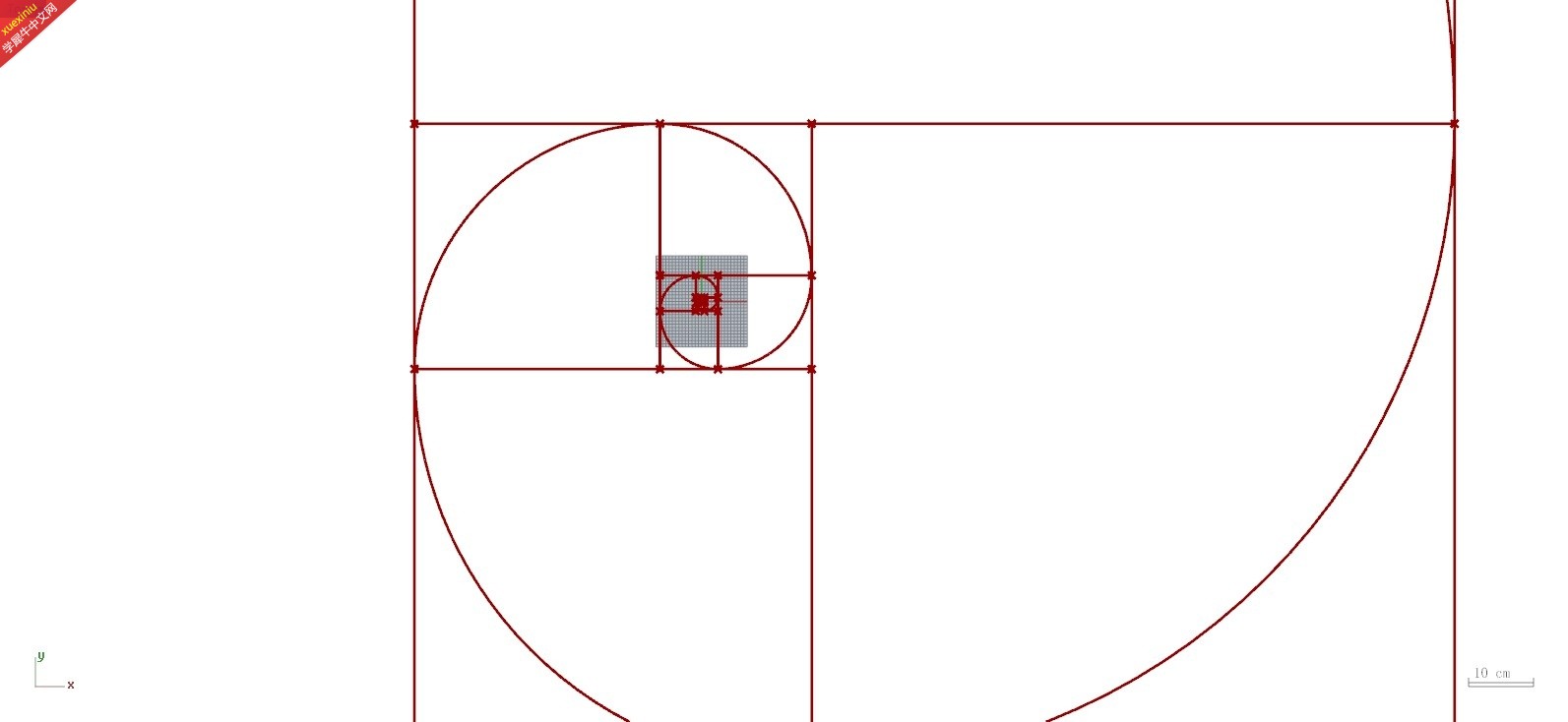

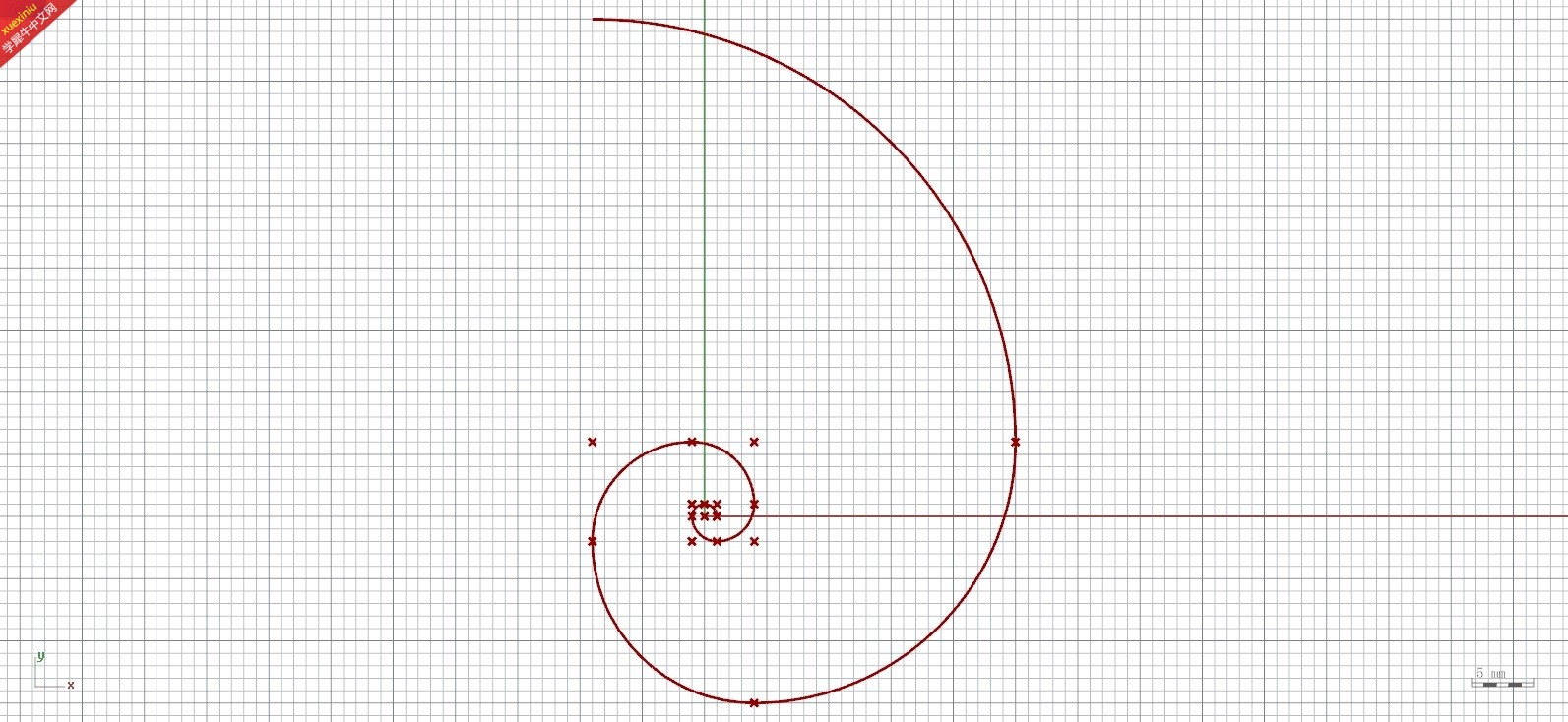

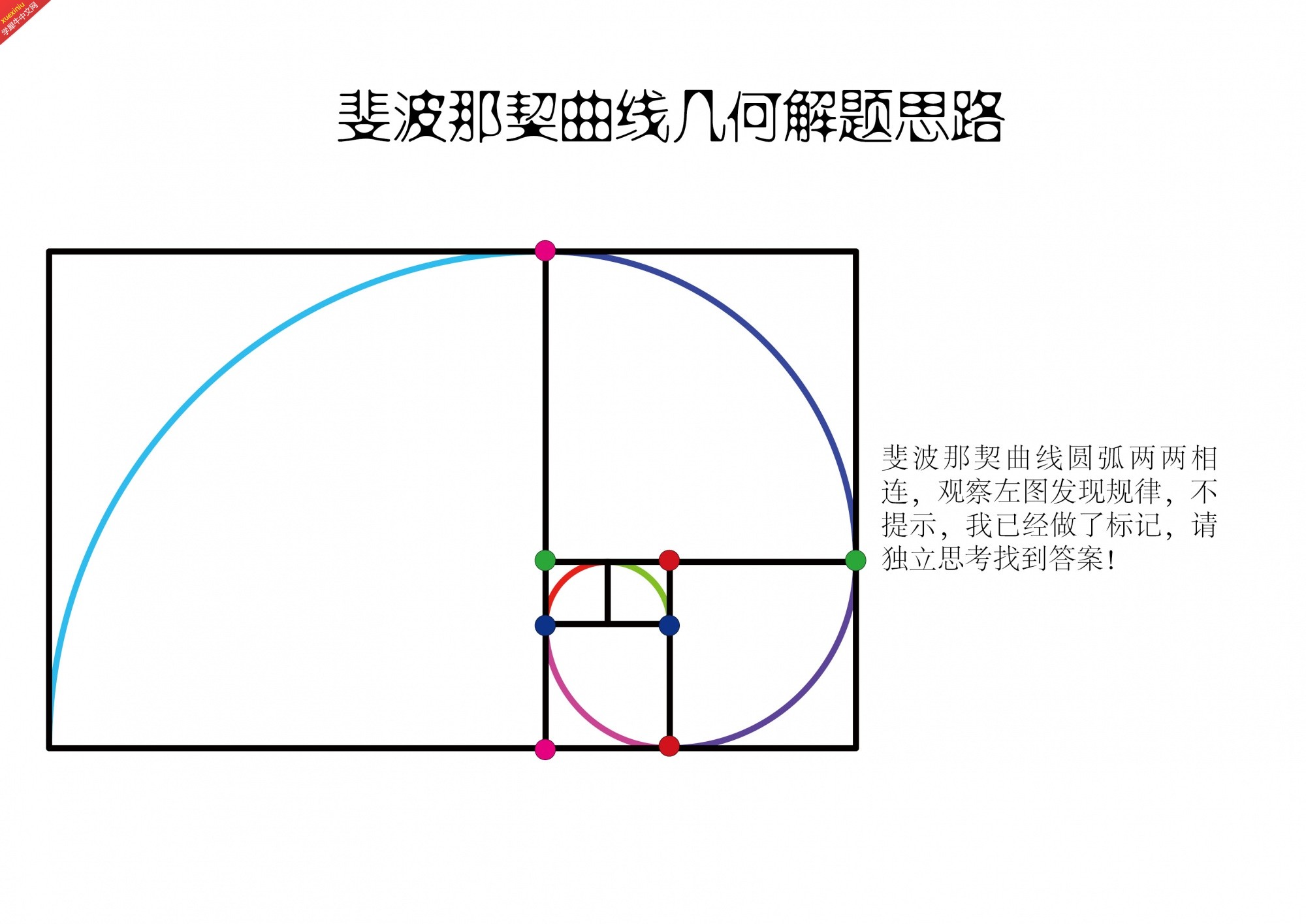

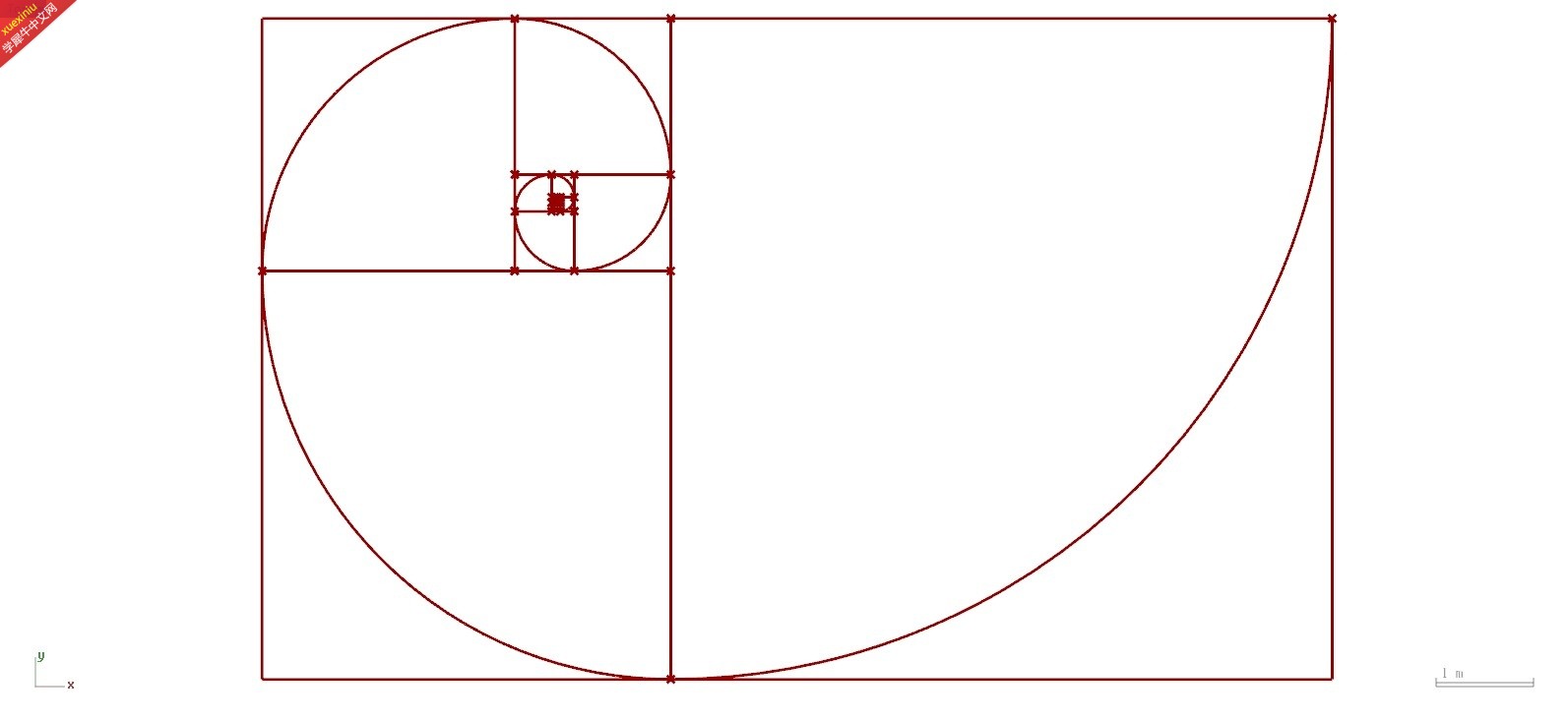

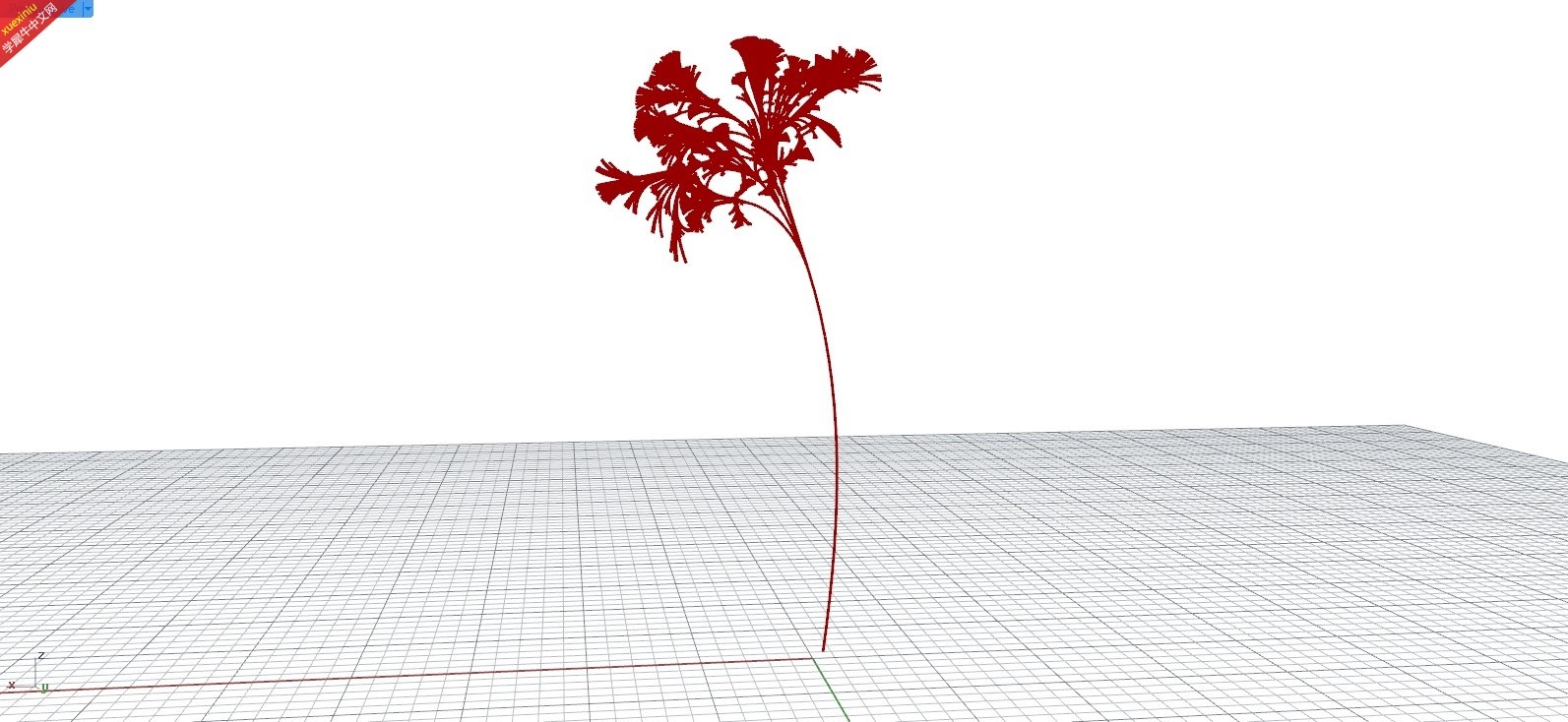

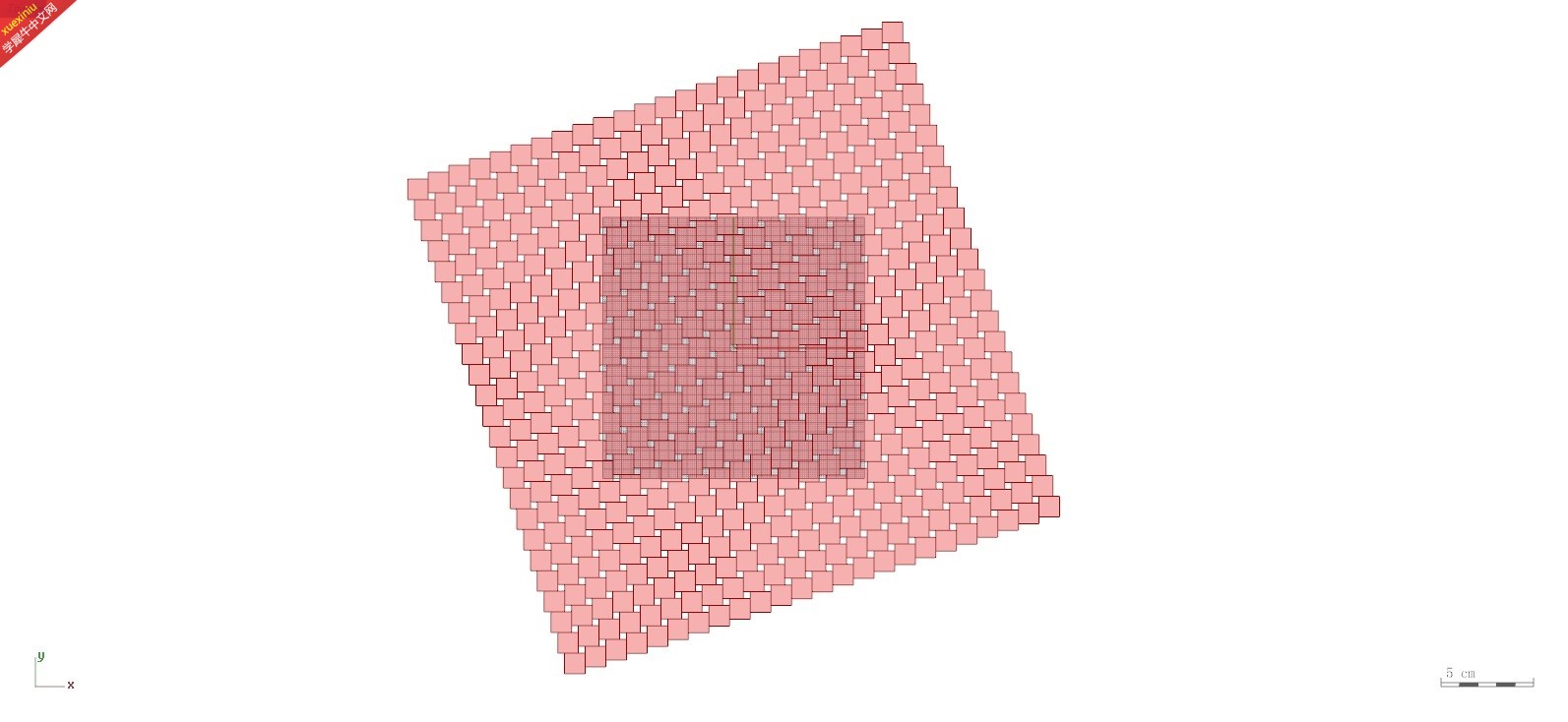

这应该是我在论坛第二次发帖，这次是为了递交王老师高级班的第一次作业，利用HoopSnake实现斐波那契曲线循环，记得我在刚开始学习GH的时候，有一道数学题目难倒了我，让我苦苦想了一个星期才将这个程序破解掉了，这个程序是一个数学题目叫做雅克比矩阵，如下图：之后我也没碰到过什么能难倒我让我想几天的程序，只到王老师出了这道斐波那契曲线循环的题目，我从第一天听课到现在想了3天才将这个程序解决。这个雅克比矩阵的程序是一个对于数学三角函数有很高要求的程序，此程序非常简介，很小，无论你如何旋转，这些正方形都是贴在一起的，是不会分开的。但是却足够让你想很久才能想明白，这里可以留给各位思考，今天要说的是如何利用HoopSnake做斐波那契曲线的循环。HoopSnake是一个循环插件，要学会它你最好之前有过编写脚本代码的经验，理解HoopSnake你会非常快。它实际上就是内部脚本中Do...Loop或者For...Next语句的循环方式,也可以说成是递归，也就是自己定义自己！那么如何用HoopSnake做斐波那契曲线的循环，我在这里不发电池图和GH程序，有挑战的题目才最能锻炼你的思维，让你进步！给大家提供一个解题思路，我做了一张图，将这张图的含义看懂你基本就明白斐波那契曲线的循环方式了！解题思路图解之后是HoopSnake循环出的斐波那契曲线，为了能让大家看出和上图的思路，我将矩形框架也以次做了循环，你可以看到图中Rhino的原始平面只有一点点，整个循环了17次的全图是看不到原始平面了，因为斐波那契曲线循环越多会变得非常大，最后两张图是我为了弄清楚循环规律，手动做的斐波那契曲线图和一长串推理的电池逻辑，可以看出只做了5次连接！比用HoopSnake循环出的曲线数量要少很多。所以这也是HoopSnake强大的地方，前提是你的循环逻辑必须正确！还有一个作业是循环树，我没有用直线递归出这棵树，也是用弧线做的，生长树的电池图，大家可以参考下！基本没什么难度。在这里也谢谢王老师出了到很有意义的题目，对我是种锻炼！

参与人数 1	经验 +5	大洋 +10	收起理由
wyx10022	+ 5	+ 10	再次被大家的钻研精神感动…….

查看全部评分

isms_1HAwNI4l · | 发表于 2020-10-28 05:16:06

你好，老哥。请问你方便发我你的这个电池图吗。我是初学，对你做的这个很感兴趣，想参考一下，还有你做的生长树，看起来也很有趣，能不能告诉我你的方法呢，谢谢。

lsc350783 · | 发表于 2015-8-12 22:55:50

本帖最后由 lsc350783 于 2015-8-13 09:45 编辑

budingbaobei716 发表于 2013-8-30 12:42
我没写脚本，写脚本这两个程序就容易了！

厉害。。。。

anchcna · | 发表于 2018-4-21 19:54:37

其实斐波那契曲线很简单，用几个运算器就搞定了

hippo100312 · | 发表于 2013-8-29 17:11:47

一定曲线范围内的雅克比矩阵，向楼主致意

hf0419001 · | 发表于 2013-8-29 17:45:36

试了一下第一张图，感觉还是不难啊，没用三角函数。

budingbaobei716 · | 发表于 2013-8-29 17:47:05

旋转360°每次旋转都要贴在一起，你只做一个角度当然不难！这些矩形是要会动的！

budingbaobei716 · | 发表于 2013-8-29 17:47:19

hf0419001 发表于 2013-8-29 17:45
试了一下第一张图，感觉还是不难啊，没用三角函数。

旋转360°每次旋转都要贴在一起，你只做一个角度当然不难！这些矩形是要会动的！

budingbaobei716 · | 发表于 2013-8-29 17:49:45

hf0419001 发表于 2013-8-29 17:45
试了一下第一张图，感觉还是不难啊，没用三角函数。

你要是厉害，给我每次旋转都保证这些矩形像你图中一样大，如果不用三角函数你做出来了算你牛！我佩服！而且这些矩形要会转动！

hf0419001 · | 发表于 2013-8-29 17:54:50

budingbaobei716 发表于 2013-8-29 17:47
旋转360°每次旋转都要贴在一起，你只做一个角度当然不难！这些矩形是要会动的！ ...

当然是动的

hippo100312 · | 发表于 2013-8-29 17:57:29

hf0419001 发表于 2013-8-29 17:54
当然是动的

楼主的意思是不是正方形大小还是不变的？

budingbaobei716 · | 发表于 2013-8-29 17:58:14

嗯正方形大小不变

budingbaobei716 · | 发表于 2013-8-29 17:58:25

它那做的没什么意义！

budingbaobei716 · | 发表于 2013-8-29 17:58:51

我传个视屏

budingbaobei716 · | 发表于 2013-8-29 18:04:19

hf0419001 发表于 2013-8-29 17:54
当然是动的

我传个视屏你看看吧！看过之后在说不难这话！

budingbaobei716 · | 发表于 2013-8-29 18:05:52

hippo100312 发表于 2013-8-29 17:57
楼主的意思是不是正方形大小还是不变的？

嗯我传个视频你看看！

hf0419001 · | 发表于 2013-8-29 18:06:30

budingbaobei716 发表于 2013-8-29 17:49
你要是厉害，给我每次旋转都保证这些矩形像你图中一样大，如果不用三角函数你做出来了算你牛！我佩服！ ...

额，杀气好重，一楼没说正方形大小一样嘛。大小不变，那每个正方形的中心是移动的咯？

budingbaobei716 · | 发表于 2013-8-29 18:08:11

hf0419001 发表于 2013-8-29 18:06
额，杀气好重，一楼没说正方形大小一样嘛。大小不变，那每个正方形的中心是移动的咯？ ...

不是大小不变很难推理的！你看看就知道了！

hippo100312 · | 发表于 2013-8-29 18:10:05

budingbaobei716 发表于 2013-8-29 18:08
不是大小不变很难推理的！你看看就知道了！

有视频就直观点了

hf0419001 · | 发表于 2013-8-29 18:10:53

budingbaobei716 发表于 2013-8-29 18:05
嗯我传个视频你看看！

视频在哪里？

hf0419001 · | 发表于 2013-8-29 18:10:54

budingbaobei716 发表于 2013-8-29 18:05
嗯我传个视频你看看！

视频在哪里？

budingbaobei716 · | 发表于 2013-8-29 18:14:09

hf0419001 发表于 2013-8-29 18:10
视频在哪里？

好了我刚录好你看看

budingbaobei716 · | 发表于 2013-8-29 18:14:36

hippo100312 发表于 2013-8-29 18:10
有视频就直观点了

你看看吧视频录好了要很多矩形不是那么一点

budingbaobei716 · | 发表于 2013-8-29 18:14:56

hf0419001 发表于 2013-8-29 18:10
视频在哪里？

要这么多矩形都一样大不变！

hf0419001 · | 发表于 2013-8-29 18:31:23

budingbaobei716 发表于 2013-8-29 18:14
你看看吧视频录好了要很多矩形不是那么一点

看图片没看清楚，视频明白了，原来小正方形本身不转

budingbaobei716 · | 发表于 2013-8-29 18:33:32

hf0419001 发表于 2013-8-29 18:31
看图片没看清楚，视频明白了，原来小正方形本身不转

。。。。。。。。。。小正方形是转的！特意给你们搞个高清~ ~！

hf0419001 · | 发表于 2013-8-29 18:50:44

budingbaobei716 发表于 2013-8-29 18:33
。。。。。。。。。。小正方形是转的！特意给你们搞个高清~ ~！

我说的是自转

budingbaobei716 · | 发表于 2013-8-29 18:52:57

hf0419001 发表于 2013-8-29 18:50
我说的是自转

当然自传了每个都是转2pi的！

budingbaobei716 · | 发表于 2013-8-29 18:56:48

hippo100312 发表于 2013-8-29 18:10
有视频就直观点了

HoopSnake的迭代循环斐波那契曲线也上传了你看看都是高级班学员！

budingbaobei716 · | 发表于 2013-8-29 18:57:33

hf0419001 发表于 2013-8-29 18:50
我说的是自转

另一个视屏也传了你可以看看！

hf0419001 · | 发表于 2013-8-29 18:59:27

budingbaobei716 发表于 2013-8-29 18:52
当然自传了每个都是转2pi的！

转2pi什么意思，那不就是没转吗

budingbaobei716 · | 发表于 2013-8-29 19:03:04

hf0419001 发表于 2013-8-29 18:59
转2pi什么意思，那不就是没转吗

。。。。。。。。从0pi转到2pi

hf0419001 · | 发表于 2013-8-29 19:24:43

budingbaobei716 发表于 2013-8-29 19:03
。。。。。。。。从0pi转到2pi

好啦，就是这样吧！
