大家来思考13——任意闭合曲线倒云线

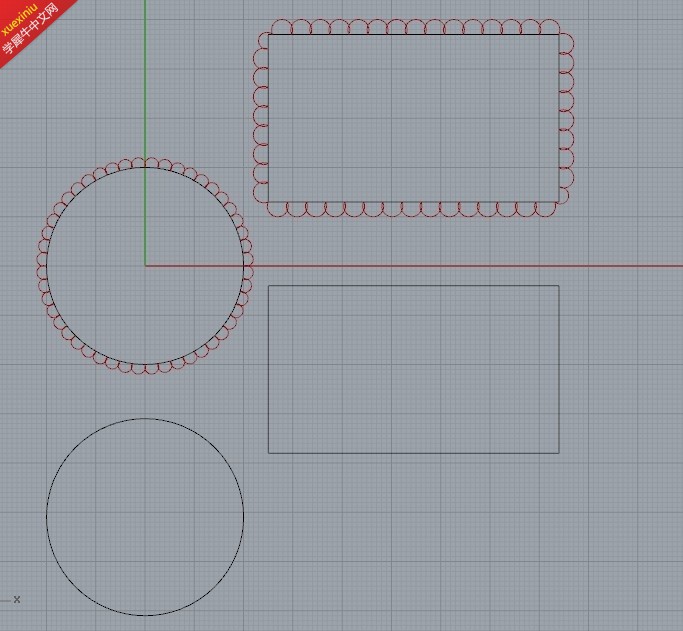

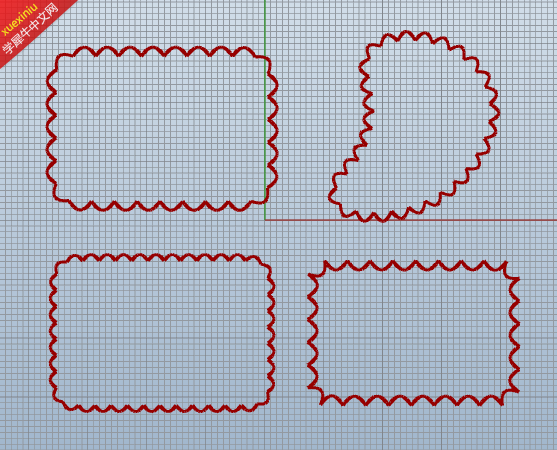

关于cad里的倒云线功能，大家都比较熟悉。
如何用GH在rhino中实现这一功能呢，本期思考题主要解决三个问题：
1、任意闭合曲线，封闭多段线和封闭nurbs曲线均适用

2、倒角半径可控

3、用bool值控制内云线和外云线


该思考题方法多种，不是很难
大家可以积极尝试，独立完成请跟帖，有3个技能加分。
注意不要公布电池图，给其他同学思考空间……
下载该加密cluster，请到2楼……

安装路径C:\Documents and Settings\Administrator\Application Data\Grasshopper\UserObjects
云线.ghuser (9.28 KB, 下载次数: 128)

2013-10-17 22:18 上传

点击文件名下载附件

赚个技能:)

向楼上的同学学习 顺便赚个技能  （求cluster密码学习一下）

自己弄得总觉得有点怪怪的。

duoduoyuhot 发表于 2013-10-18 17:25
自己弄得总觉得有点怪怪的。

注意转化后不能有原曲线在里面……
另外，弧线间不存在相交关系
再改进下吧:)
加油

同求cluster密码:loveliness:

也跟一个

wwhjw 发表于 2013-10-19 04:21
也跟一个

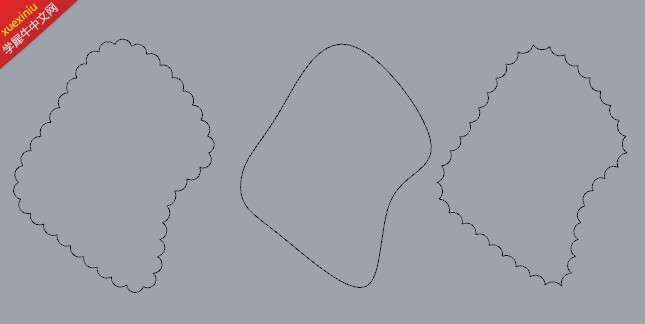

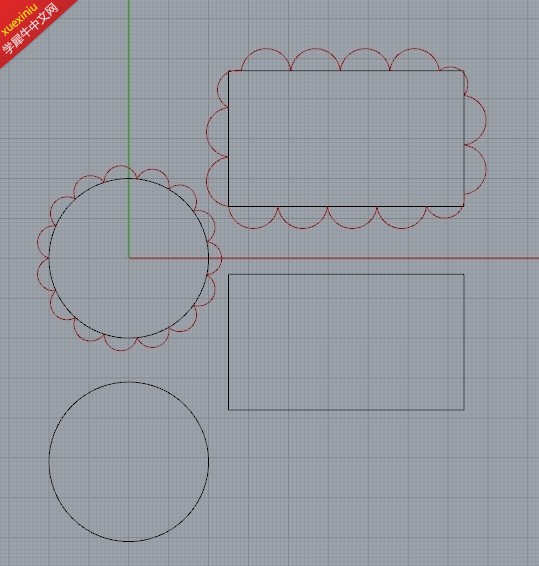

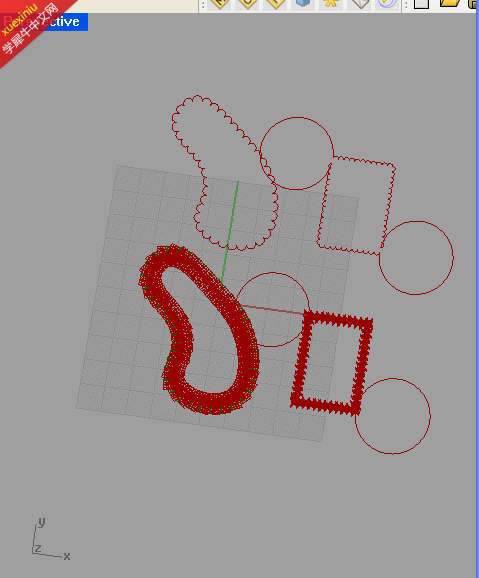

可以再优化下程序， 目前云线不 明显

移植也算创新。

zzucloud 发表于 2013-10-21 14:15

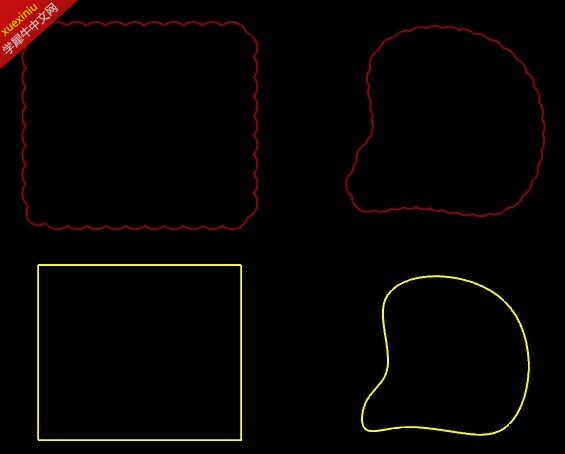

不错，请大家参考zzcloud同学提交答案的方式，三种要求都达到了，程序图里不公开答案

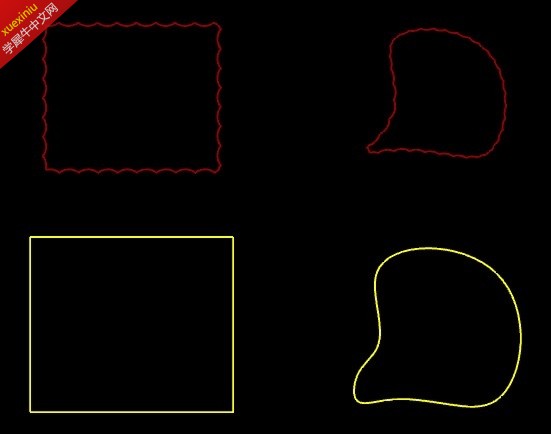

这样能行吗

火页人 发表于 2013-10-21 17:48
这样能行吗

不错，是GH做的吧？

wyx10022 发表于 2013-10-21 19:46
不错，是GH做的吧？

是GH做的

hf0419001 发表于 2013-10-18 04:51
赚个技能

美女大哥总是那么给力，我喜欢，也给我加个技能值！！！！！！:$:$:$:$:$:$:$:$

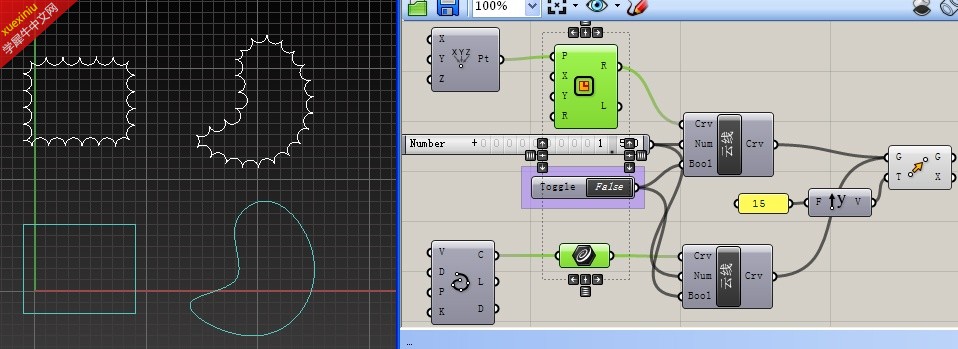

额还有个问题：没办法用boolean控制反转云线，唉这个真没想法只能手动反转，而且曲线的时候向外凸出的部分如果云线分的比较少的话会突出一个特别大的一个园，王大大求提示[s:189]

杜高翔=muo 发表于 2013-10-23 15:20
额还有个问题：没办法用boolean控制反转云线，唉这个真没想法只能手动反转，而且曲线的时候向外凸出的部分 ...

从图上看，思路是正确的
用bool值控制输出可以研究下stream filter的用法，在set菜单下，tree

thank for share

多谢老师提醒！问题终于解决了，呼~~两个问题都解决了，原来我的思路错了，一开始是用那个arcSED运算器，，，

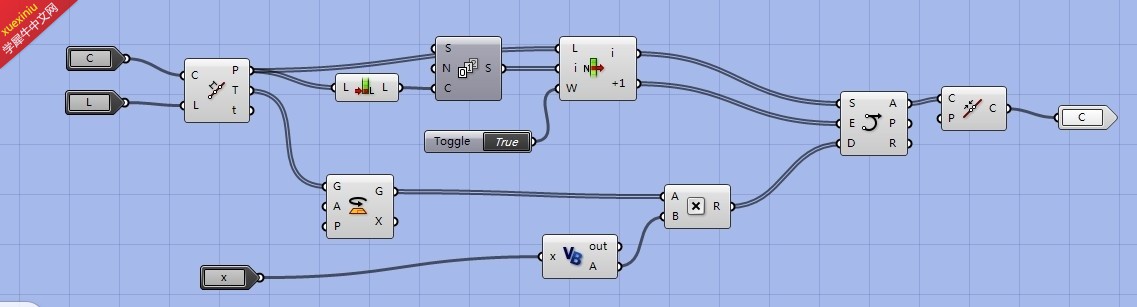

看那么多人都做出来了，斗胆上传一个电池图。。但是有问题。。

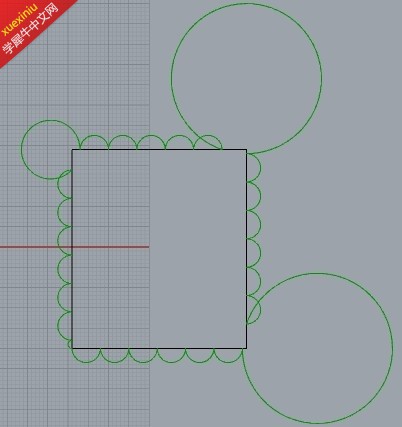

方形云线的转角处可能会有不均匀的现象，求大神拯救~~



arch-yr 发表于 2013-10-24 19:01
看那么多人都做出来了，斗胆上传一个电池图。。但是有问题。。



http://www.xuexiniu.com/forum.ph ... &fromuid=112757
这位同学一开始和你的方法一样，后来自己改好了，相信你也可以的，加油！

跟帖练习~
