    Rhino镂空“金鱼”建模教程，附图文步骤

    发布于 2013-11-8 12 点赞 76 评论 33330 浏览

    Rhino教程分享 金鱼

    一路的方向

    收听TA
    参与人数 2经验 +5 大洋 +7 收起 理由
    哈哈哈~ + 1 很给力!
    carrot + 5 + 6 很给力!

    查看全部评分

    转播
    76 点击回复 12 点击点赞 10 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    王汪汪 | 实习生 | 发表于 2015-12-27 11:51:14
    <a href="http://www.xuexiniu.com/thread-99606-1-1.html">关于衔接曲面的问题</a>
    http://www.xuexiniu.com/forum.ph ... &fromuid=448936
    (出处: 学犀牛中文网 Xuexiniu.com)
    请问这个应该怎么做？
    0 回复

    举报

    一路的方向 | 设计助理 | 发表于 2013-11-8 17:11:22
    制作步骤：
    1、建立底面曲线、以及两条总底面到顶部的轮廓线；
    2、使用工具“曲面-双轨扫掠”放样生成曲面；
    3、使用菜单“曲线-从物体创建曲线-等高线”获得曲面的等高线；
    4、使用工具“立方体-挤出”完成模型；
    5、KS渲染，材质选择“金属-黄铜-圆形网眼”、颜色选择黄金的颜色（废话）；
    6、打开“项目”，按喜好编辑阴影等，开始渲染。
    0 回复

    举报

    ｃｙｊ · 发表于 2014-11-16 13:42 点评

    楼主哇 立方体-挤出我做出来是一整个立方体和你的那个不一样啊 怎么破

    楚秦 · 发表于 2014-2-26 19:18 点评

    等高线是等距断面线吧 我只找到这个了 还有个问题 鱼的身体是不是用扭曲做的
    恰恰菱 | 实习生 | 发表于 2013-11-8 17:15:49
    要是附上建模图就好了:)
    0 回复

    举报

    一路的方向 | 设计助理 | 发表于 2013-11-8 17:41:51

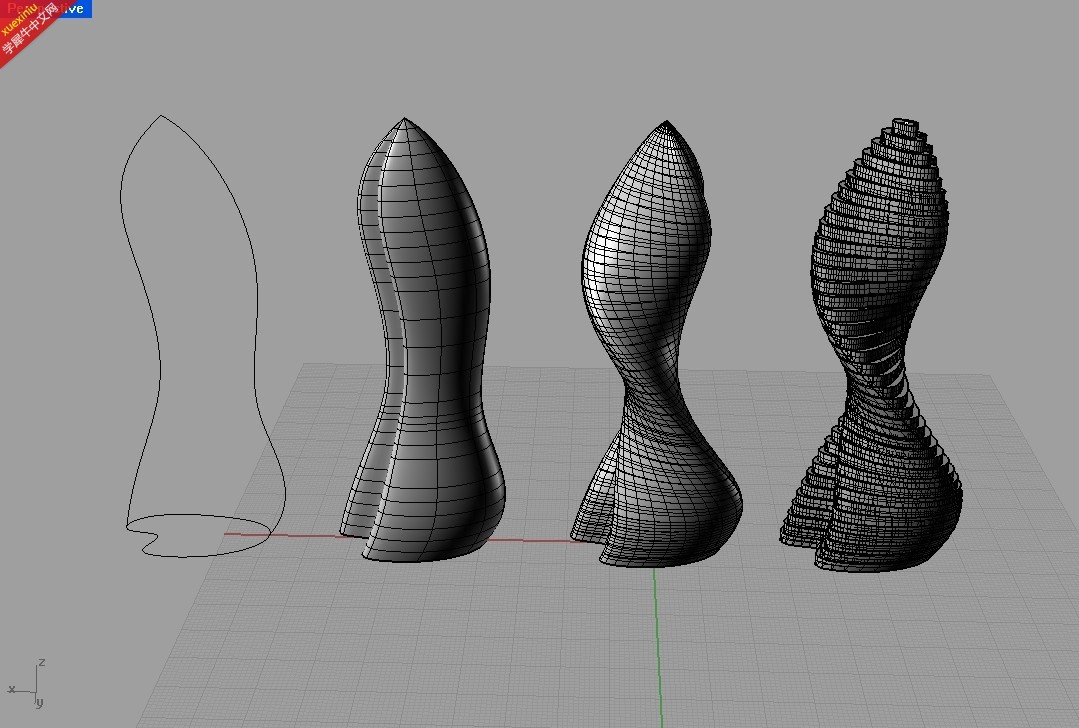

    介个样子滴。

    0 回复

    举报

    frank_gt2 · 发表于 2015-9-7 21:39 点评

    雙軌真是無限強大阿

    C橙 · 发表于 2015-7-27 21:21 点评

    还是不是很懂双面扫轨回去试试。。

    参与人数 1大洋 +10 收起 理由
    乌龙 + 10 很给力!

    查看全部评分

    zero0822 | 设计师 | 发表于 2013-11-8 19:47:59
    土豪金鱼[s:191]
    0 回复

    举报

    maocarl | 实习生 | 发表于 2013-11-8 21:30:25
    效果很好啊！！下次可以自己试试！！哈哈哈
    0 回复

    举报

    时空放逐 | 设计师 | 发表于 2013-11-8 22:28:39
    很不错，学习了
    0 回复

    举报

    xiangpengxuexin | 设计助理 | 发表于 2013-11-9 20:11:12
    那个等高线功能在哪里？我怎么找不到:L
    0 回复

    举报

    hanmei · 发表于 2013-11-14 23:39 点评

    曲线 ，从物件建立曲线，等高线

    一路的方向 · 发表于 2013-11-9 21:38 点评

    在菜单里找
    一路的方向 | 设计助理 | 发表于 2013-11-9 21:38:04
    xiangpengxuexin 发表于 2013-11-9 20:11
    那个等高线功能在哪里？我怎么找不到

    在菜单里找
    0 回复

    举报

    hanmei | 实习生 | 发表于 2013-11-14 23:39:36
    xiangpengxuexin 发表于 2013-11-9 20:11
    那个等高线功能在哪里？我怎么找不到

    曲线 ，从物件建立曲线，等高线
    0 回复

    举报

    求不得 · 发表于 2015-12-16 21:31 点评

    断面线
    掉了 | 设计助理 | 发表于 2013-11-26 20:38:37

    效果不错，可以自己试试
    0 回复

    举报

    zhandadong | 设计助理 | 发表于 2013-12-5 11:47:39
    很好，试一下
    0 回复

    举报

    初学者８８　 | 实习生 | 发表于 2014-2-16 16:00:23
    可以发一下步骤吗怎么切成一成?
    0 回复

    举报

    楚秦 | 实习生 | 发表于 2014-2-26 19:18:28
    一路的方向 发表于 2013-11-8 17:11
    制作步骤：
    1、建立底面曲线、以及两条总底面到顶部的轮廓线；
    2、使用工具“曲面-双轨扫掠”放样生成曲面 ...

    等高线是等距断面线吧  我只找到这个了
    还有个问题 鱼的身体是不是用扭曲做的
    0 回复

    举报

    一路的方向 · 发表于 2014-3-2 11:30 点评

    是的，你说的没错
    一路的方向 | 设计助理 | 发表于 2014-3-2 11:30:19
    楚秦 发表于 2014-2-26 19:18
    等高线是等距断面线吧  我只找到这个了
    还有个问题 鱼的身体是不是用扭曲做的 ...

    是的，你说的没错
    0 回复

    举报

    ewe | 设计助理 | 发表于 2014-3-2 13:04:26
    啊啊我要两个大洋下载教材
    0 回复

    举报

    lz285136233 | 实习生 | 发表于 2014-3-23 00:02:18
    楼主能发模型和渲染文件么   那个旋转出来的效果总是感觉不好啊  貌似不只是旋转了 鱼身那个非常有运动感的曲度怎么做的啊
    0 回复

    举报

    一路的方向 · 发表于 2014-3-28 16:32 点评

    这就看个人感觉了

    一路的方向 · 发表于 2014-3-28 16:32 点评

    这就看个人感觉了

    一路的方向 · 发表于 2014-3-28 16:32 点评

    这就看个人感觉了
    一路的方向 | 设计助理 | 发表于 2014-3-28 16:32:08
    lz285136233 发表于 2014-3-23 00:02
    楼主能发模型和渲染文件么   那个旋转出来的效果总是感觉不好啊  貌似不只是旋转了 鱼身那个非常有运动感的 ...

    这就看个人感觉了:lol
    0 回复

    举报

    一路的方向 | 设计助理 | 发表于 2014-3-28 16:32:16
    lz285136233 发表于 2014-3-23 00:02
    楼主能发模型和渲染文件么   那个旋转出来的效果总是感觉不好啊  貌似不只是旋转了 鱼身那个非常有运动感的 ...

    这就看个人感觉了:lol
    0 回复

    举报

    一路的方向 | 设计助理 | 发表于 2014-3-28 16:32:21
    lz285136233 发表于 2014-3-23 00:02
    楼主能发模型和渲染文件么   那个旋转出来的效果总是感觉不好啊  貌似不只是旋转了 鱼身那个非常有运动感的 ...

    这就看个人感觉了:lol
    0 回复

    举报

    遣愁索笑 | 实习生 | 发表于 2014-4-17 10:31:36
    kY4里面有个材质，拖上去直接变镂空
    0 回复

    举报

    一路的方向 · 发表于 2014-4-18 15:26 点评

    四滴
    一路的方向 | 设计助理 | 发表于 2014-4-18 15:26:22
    遣愁索笑 发表于 2014-4-17 10:31
    kY4里面有个材质，拖上去直接变镂空

    四滴
    0 回复

    举报

    wanghaoran | 实习生 | 发表于 2014-4-23 11:36:02
    立方体挤出是哪个工具呀谢谢
    0 回复

    举报

    lzjandy | 设计主管 | 发表于 2014-5-16 11:12:50
    [s:169][s:169][s:169]
    回复

    举报

    人间有情 | 实习生 | 发表于 2014-6-18 21:19:03
    不错！！！
    0 回复

    举报

    milanzheng | 设计助理 | 发表于 2014-7-24 23:01:04
    能大概讲解一下吗？最好能有图片看一看
    0 回复

    举报

    chuzu | 设计助理 | 发表于 2014-7-25 16:06:18
    好漂亮啊
    0 回复

    举报

    591802858 | 实习生 | 发表于 2014-7-28 17:20:06
    学习了，建立了一种不一样的效果来了。
    0 回复

    举报

    一路的方向 · 发表于 2014-8-5 17:39 点评

    晒出来大家欣赏嘛
    一路的方向 | 设计助理 | 发表于 2014-8-5 17:39:51
    591802858 发表于 2014-7-28 17:20
    学习了，建立了一种不一样的效果来了。

    晒出来大家欣赏嘛
    0 回复

    举报

    shenyajun | 实习生 | 发表于 2014-8-28 16:09:52
    做了一个，做不出楼主那样的效果[s:160]
    0 回复

    举报

    一路的方向 · 发表于 2014-9-3 10:27 点评

    4楼截图的前三步只是为了得到等高线，最终的造型是用诸多等高线挤出来的。

    一路的方向 · 发表于 2014-9-3 10:24 点评

    没有分层嘛
