运用袋鼠分析受力的实例

发布于 2013-11-8 2 点赞 16 评论 13048 浏览

做了一个展览,用一根600米长的钢筋按照一个一个截面连续摆放,围合成一个圆,难点是不想依靠钢筋之间加支撑把这个软软的钢筋立住,所以用袋鼠模拟了受力,终于找到了一个完美的解决方案

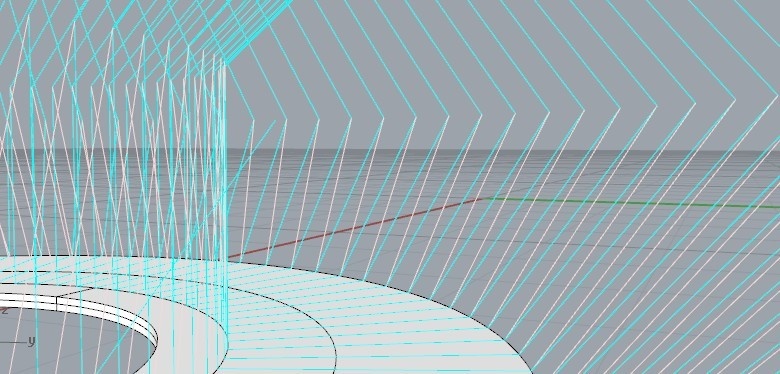

第一步按照常规设置水平圆箍,在袋鼠中死活不稳,无论加多少个箍,最终会塌下来(见第一个动画),最后实际施工中证明确实如此

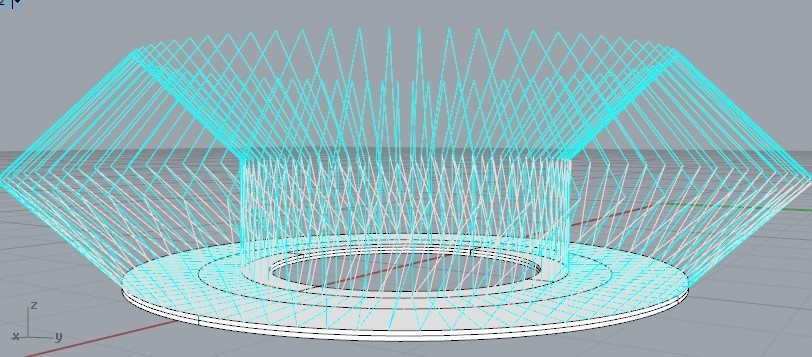

第二部在钢筋下部用很细的钢丝拉住,不用加任何水平向的联系,既可立住,即使加入很大的水平推力也不塌,形成一个很柔软的结构





实际完成后与袋鼠分析的受力完全一样






注意这不是很多截面环形阵列的,而是连续不断的一根钢筋,通过袋鼠的辅助,把这个装置结构做的很纯粹,没有多余的东西,展出效果不错
