大家看看建这个最快的步骤是啥?

发布于 2013-12-10 7 点赞 37 评论 10887 浏览

大家看看建这个最快的步骤是啥?
参与人数 2大洋 +3 收起 理由
xiaojianwh + 2 很给力!
壳壳 + 1 很给力!

查看全部评分

本帖被以下淘专辑推荐:

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

darkstarrd | 实习生 | 发表于 2019-6-20 19:22:04
本帖最后由 darkstarrd 于 2019-6-20 19:36 编辑

;P 跟你们说个玩法吧,估计很多人不知道,比这个更简单的做法应该是没有了

前面都是一样,弄个椭圆的东西把弹簧先拉回上去

接下来向上或者向下挤出 或者直接拉操作轴

到这里和大家都一样

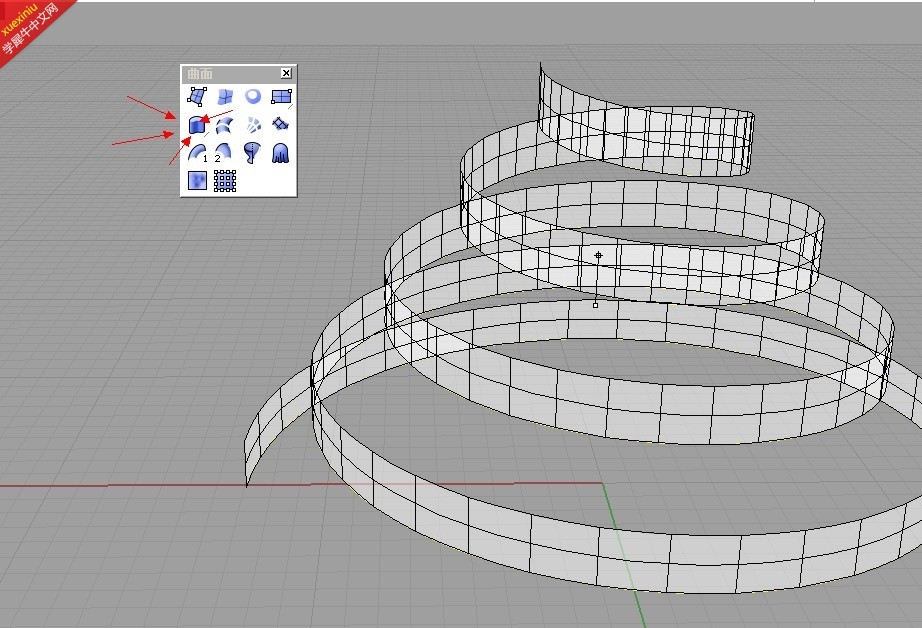

偏移曲面 得到了锐角的效果

然后好玩的来了

直接再偏移一次,数值小一点,直接得到了圆角的

比倒角还快

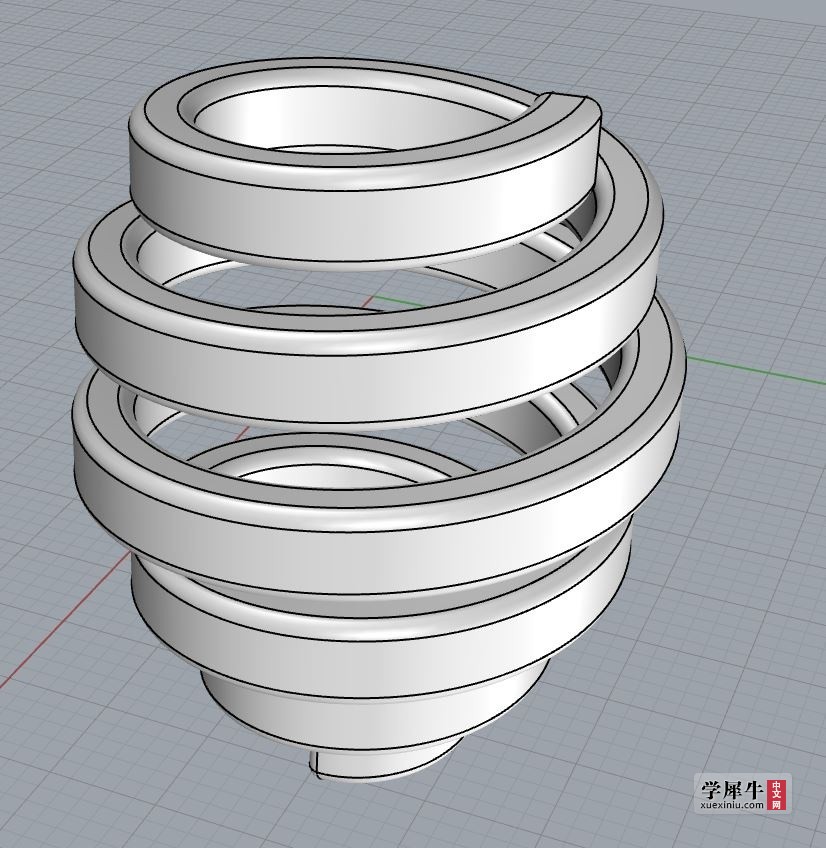

多挤出偏移两次就成了这种东西


0 回复

举报

CTRL1234 | 设计助理 | 发表于 2014-9-4 00:28:19
本帖最后由 CTRL1234 于 2014-9-4 00:45 编辑
yang16yang 发表于 2013-12-10 18:29
我来说种新方法,首先画个球,

然后使用命令(曲面上的内插点曲线),然后捕捉球的一个顶点,然后在透视图 ...

菜鸟一枚,请问楼主怎么在“使用命令(曲面上的内插点曲线)”并捕捉顶点后,为什么只能在front里面旋转,无法在top和right里旋转形成螺旋?
0 回复

举报

守护、阳光 | 实习生 | 发表于 2014-12-8 16:58:00

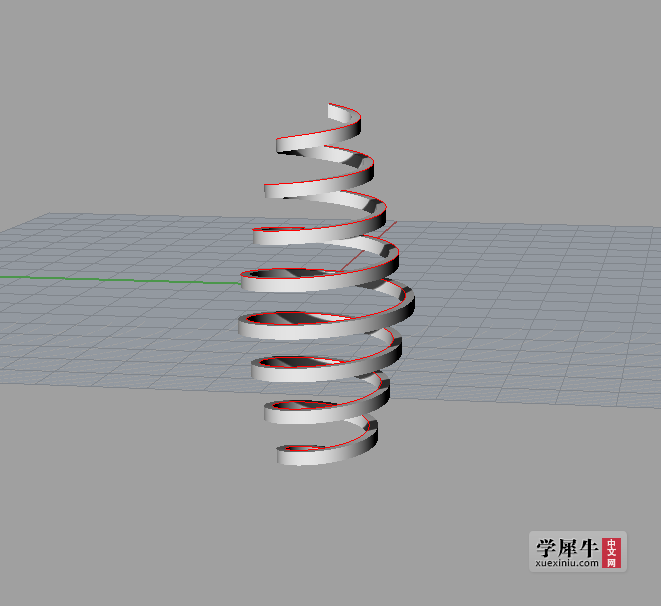

画根弹簧线,然后用变形控制器编辑一下就好了,可以自己调整圈数跟上下收缩的程度,也算一种思路吧 QQ截图20141208165211.png QQ截图20141208165314.png QQ截图20141208165435.png
0 回复

举报

lukepope | 设计助理 | 发表于 2013-12-10 10:44:18
曲线流动
0 回复

举报

苏浪 | 设计总监 | 发表于 2013-12-10 12:16:44



可能还有更快的方式
0 回复

举报

DS9001 · 发表于 2014-11-11 11:07 点评

我试着做了一下 扫掠之后两条线接缝处对不齐 怎么解决

點點didi | 设计助理 | 发表于 2013-12-10 13:29:37
老师 哪个工具中有螺旋线呢
0 回复

举报

苏浪 | 设计总监 | 发表于 2013-12-10 14:10:02
點點didi 发表于 2013-12-10 13:29
老师 哪个工具中有螺旋线呢

0 回复

举报

工设-小谢 · 发表于 2013-12-10 17:19 点评

苏浪老师好强大啊~学习了~

工设-小谢 | 设计助理 | 发表于 2013-12-10 17:19:23
苏浪 发表于 2013-12-10 14:10

苏浪老师好强大啊~:)学习了~
0 回复

举报

乌龙 | 设计总监 | 发表于 2013-12-10 18:10:44

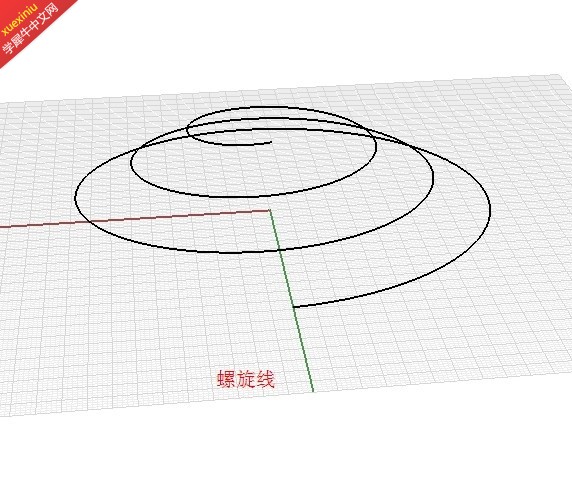

画条曲线

扭曲曲线,角度3600(十圈),无限延伸。

最后一步就跟苏老师的木有区别了。。
0 回复

举报

hl1072826 · 发表于 2018-3-20 11:19 点评

好精明~~~

帝豪 · 发表于 2013-12-11 08:21 点评

你这个办法挺好玩的。。。。。。

参与人数 2经验 +5 大洋 +11 收起 理由
大钊 + 6 绝!
carrot + 5 + 5

查看全部评分

yang16yang | 实习生 | 发表于 2013-12-10 18:29:50
我来说种新方法,首先画个球,
然后使用命令(曲面上的内插点曲线) Z_9~EO7GEA1~$)P[$_JSDLJ.jpg ,然后捕捉球的一个顶点,然后在透视图中旋转球即可得到螺旋线, {CN8%R4YNEB]ID4~5@F]7}J.jpg
接下来的工作就大家都知道了!可能不是最简单的,但也是一种思路!
0 回复

举报

liuzijun55555 · 发表于 2018-4-27 12:38 点评

为什么我只能弄半球。。

hl1072826 · 发表于 2018-3-20 11:09 点评

第一次用这方法,好神奇。什么原理

牛牛更牛牛 · 发表于 2016-5-17 00:37 点评

这例子好

CTRL1234 · 发表于 2014-9-4 00:28 点评

菜鸟一枚,请问楼主怎么在“使用命令(曲面上的内插点曲线)”并捕捉顶点后,旋转球得到螺旋?

Nevin_Moore · 发表于 2013-12-20 15:58 点评

有点麻烦,但是好有想法啊感觉。。赞一个

参与人数 1经验 +5 大洋 +5 收起 理由
carrot + 5 + 5 赞一个!

查看全部评分

帝豪 | 实习生 | 发表于 2013-12-11 08:21:18
乌龙 发表于 2013-12-10 18:10
画条曲线

你这个办法挺好玩的。。。。。。
0 回复

举报

梦吹醒 | 实习生 | 发表于 2013-12-11 20:03:43
画线如苏老师,ExtrudeCrv拉申不解释如图,加厚,关机

0 回复

举报

FOXSEU | 实习生 | 发表于 2013-12-30 09:22:57
新手飘过。。。
0 回复

举报

cnhql | 设计师 | 发表于 2014-1-3 09:09:26
曲线流动。。。
0 回复

举报

PiscEsllll | 设计助理 | 发表于 2014-7-3 15:08:41
[s:178][s:178][s:178][s:178]
回复

举报

guanghuahuashi1 | 实习生 | 发表于 2014-7-4 10:47:29
1111111111111111111111111
0 回复

举报

西风瘦马 | 设计师 | 发表于 2014-7-5 14:52:51
好多的大神啊,哈哈
0 回复

举报

新手上路999 | 实习生 | 发表于 2014-9-1 18:25:29
思路真多!
0 回复

举报

lyllzll | 设计助理 | 发表于 2014-9-9 17:19:33
好多大神呀!!!!!!!!!!!11
0 回复

举报

明日 | 设计助理 | 发表于 2014-9-9 23:51:32
大风暴这本书挺不错的
0 回复

举报

2410738756 | 实习生 | 发表于 2014-11-5 14:51:54
为毛我的是这个样子
0 回复

举报

DS9001 | 实习生 | 发表于 2014-11-11 11:07:48
苏浪 发表于 2013-12-10 12:16
可能还有更快的方式

我试着做了一下 扫掠之后两条线接缝处对不齐 怎么解决
0 回复

举报

守护、阳光 | 实习生 | 发表于 2014-12-8 17:00:27
这样就不存在对不齐的问题了
0 回复

举报

541459156 | 实习生 | 发表于 2014-12-28 13:45:56
[s:146][s:146][s:146][s:146]
回复

举报

Leo7895123 | 实习生 | 发表于 2015-5-18 02:31:44
[s:178][s:178][s:178]
回复

举报

linwen131420 | 实习生 | 发表于 2015-8-13 10:39:36
跟着大神的步骤做了一个[s:168]
0 回复

举报

牛牛更牛牛 | 实习生 | 发表于 2016-5-17 00:37:00
yang16yang 发表于 2013-12-10 18:29
我来说种新方法,首先画个球,

然后使用命令(曲面上的内插点曲线),然后捕捉球的一个顶点,然后在透视图 ...

这例子好
0 回复

举报

zxfet | 实习生 | 发表于 2016-5-17 22:10:47
想起红点LOGO,展开UV面做完螺旋,贴回去,剪切,直接实体偏移曲面如何?
0 回复

举报

犀牛--牛牛 | 实习生 | 发表于 2017-6-12 16:39:15
跟着大神们混  多学学   每个方法都试试
0 回复

举报

nmgjitianyu123 | 设计助理 | 发表于 2017-6-20 13:45:06
单轨扫描吧
0 回复

举报
