GH插件-wb部分-运算器详解-2

2013-12-18 14:06 5044 19 [外部插件电池教程分享] [复制链接] [显示全部楼层] [打印]

马上注册,和几十万牛友一起交流学习,更有免费教程获取!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 zzucloud 于 2013-12-18 14:07 编辑

Extract
WB Face Polys
输入端MMesh网格面
输出端P:生成的网格面边线



WB Edges
输入端GMesh网格面/折线    O:布尔值
输出端L:生成的网格面边线

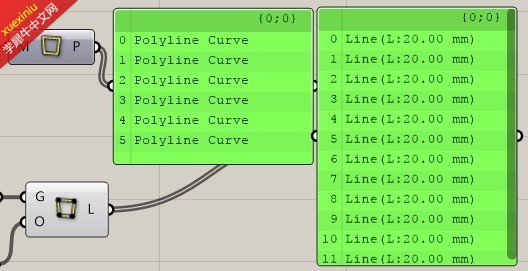

通过直接观察,发现WB Face PolysWB Edges没有什么差别,但是它们生成边线的类型却是不同的
从上图可以看出,WB Face Polys生成的是立方体六个面的封闭边缘线,而WB Edges则是生成了立方体的12条边线,二者生成形式完全不同。
O端布尔值控制的是什么还没有搞清楚,哪位牛友清楚请贴出来。


WB Naked
输入端MMesh网格面/闭合折线
输出端C:生成的裸边

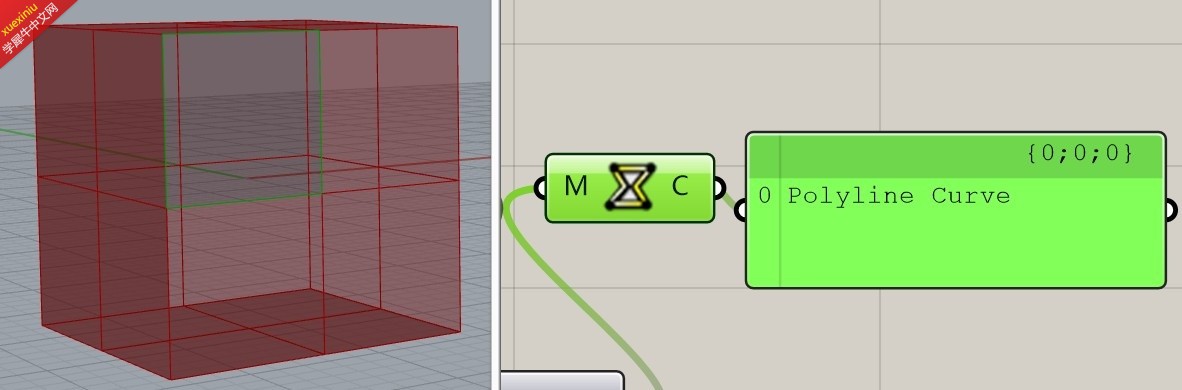

当把WB Naked接入闭合立方体时,C端无输出值,只有当输入端M端为非闭合网格时才能得到物体的裸边,如下图所示:


WB Unify
输入端MMesh网格面/曲线列表
输出端O:生成的网格面/曲线列表
这个运算器没搞清楚有什么作用,检测方向发现也没有变化,知道的人还请说明一下贴出来。


WB Vertices
输入端GMesh网格面/闭合折线群组    W:布尔值
输出端P:生成的角点
W端布尔值控制选取角点的方式,类似WB Face PolysWB Edges的区别。


WB Join
输入端GMesh网格面列表    W:布尔值
输出端M:组合后网格面
WB Jion很简单就是将网格面组合到一起,W端布尔值控制的是组合后Mesh面的类型。

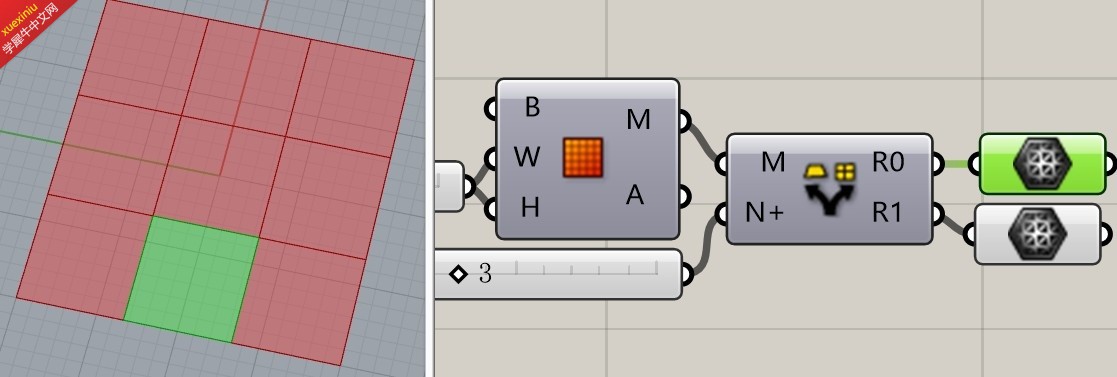

WBReroute
输入端MMesh网格面    N+:指数数值
输出端R0:指数数值对应面    R1:剩余网面

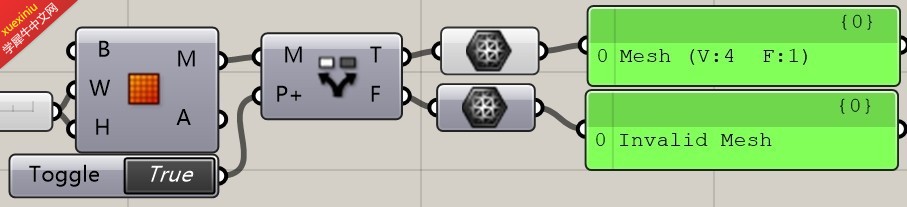

WB ReroutePattern
输入端MMesh网格面    P+:布尔值
输出端T:正面    F:背面
布尔值控制网格面从T端还是F端输出,T端为网格正面,F端为背面

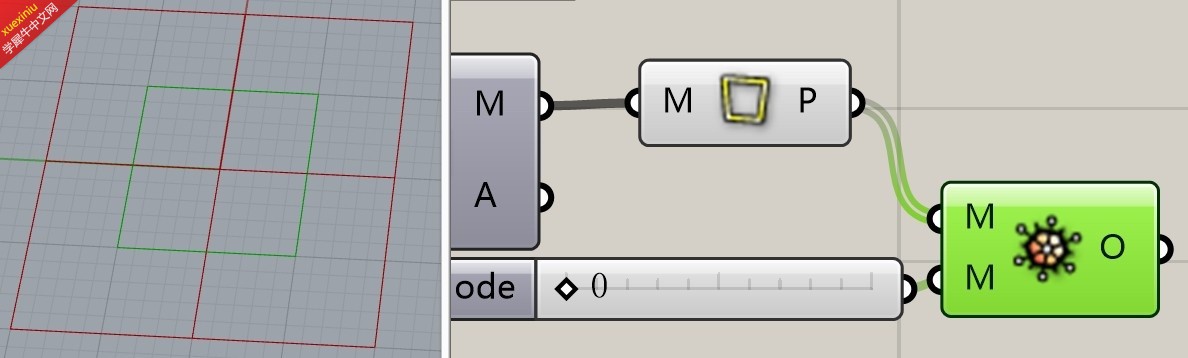

WB Dual
输入端MMesh网格面/曲线列表    M:模式(0:平均角点模式   1:保持尺寸模式)
输出端O:生成的网面/曲线


评分

参与人数 1大洋 +5 收起 理由
513514 + 5 很给力!

查看全部评分

本帖被以下淘专辑推荐:
发表于 2013-12-18 14:06:02 | 显示全部楼层 |阅读模式

回复 | 使用道具 举报

该帖共收到 19 条回复!
本帖最后由 hf0419001 于 2013-12-18 15:53 编辑

顶教程
WB Unify那个是统一网格面的法向



点评

谢谢指教  详情 回复 发表于 2013-12-18 16:30
发表于 2013-12-18 15:41:29 | 显示全部楼层

回复 | 使用道具 举报

给顶了给顶了给顶了
发表于 2013-12-18 15:43:37 | 显示全部楼层

回复 | 使用道具 举报

hf0419001 发表于 2013-12-18 15:41
顶教程
WB Unify那个是统一网格面的法向

谢谢指教

点评

มันเป็นอะไรที่เยียมมาก  详情 回复 发表于 2014-5-21 03:28
 楼主| 发表于 2013-12-18 16:30:35 | 显示全部楼层

回复 | 使用道具 举报

O端布尔值控制的应该是提取边缘的顺序:True-提取边缘的顺序是按照先提第一个面的四个边;再提第二个面的四个边;最后再提取剩余的边,且这些边方向都是符合一定规律的(以面法线为轴,边方向都是顺时针?感觉是,不很确定)。False是根据顶点的顺序,先提取顶点1所在的三个边,再提取顶点2所在的三个边,依次类推。以上是根据显示效果推断的,不是很确定,期望抛砖引玉,和大家讨论。

点评

讲的很详细  详情 回复 发表于 2013-12-24 08:59
发表于 2013-12-24 07:04:09 | 显示全部楼层

回复 | 使用道具 举报

讲的很详细!
 楼主| 发表于 2013-12-24 08:59:17 | 显示全部楼层

回复 | 使用道具 举报

wwhjw 发表于 2013-12-24 07:04
O端布尔值控制的应该是提取边缘的顺序:True-提取边缘的顺序是按照先提第一个面的四个边;再提第二个面的四 ...

讲的很详细
