趁着有点时间，给大家分享一个grasshopper的插件，也写一点小教程，方便大家能更快的了解这个插件。
注：本文源文件和插件在下面的压缩包里，免费下载。
如题，这是一个新的循环器，早先我们都是用Hoopsnake在GH中进行循环操作，给不太懂语言代码的同学提供了很大帮助。但是现在Hoopsnake作者既然都把源代码发布出来了，相必是不会再升级或者修复了。但是官网又有大师发布了一个新的循环器----Anemone。
这里就简单说说Anemone相比Hoopsnake的优点：
1、Anemone可以非常方便的启动循环，暂停循环，只要双击运算器就行了；
2、Anemone可以选择性的记录循环结果，Hoopsnake最后版本的历史记录功能不能取消，导致循环体积非常庞大，很是恼火；
3、Anemone可以选择多个循环参数，有时候我们要同时循环一堆线、一堆平面、一堆点等等，用Hoopsnake也能办到，但是太繁琐；
4、用过Hoopsnake的同学都知道它的回路线图，而Anemone用两个运算器作为循环主体，就像C#里的大括号，使得电池图更加清晰。
好啦就这样吧，我和作者又没交情干嘛打这么多广告！:lol

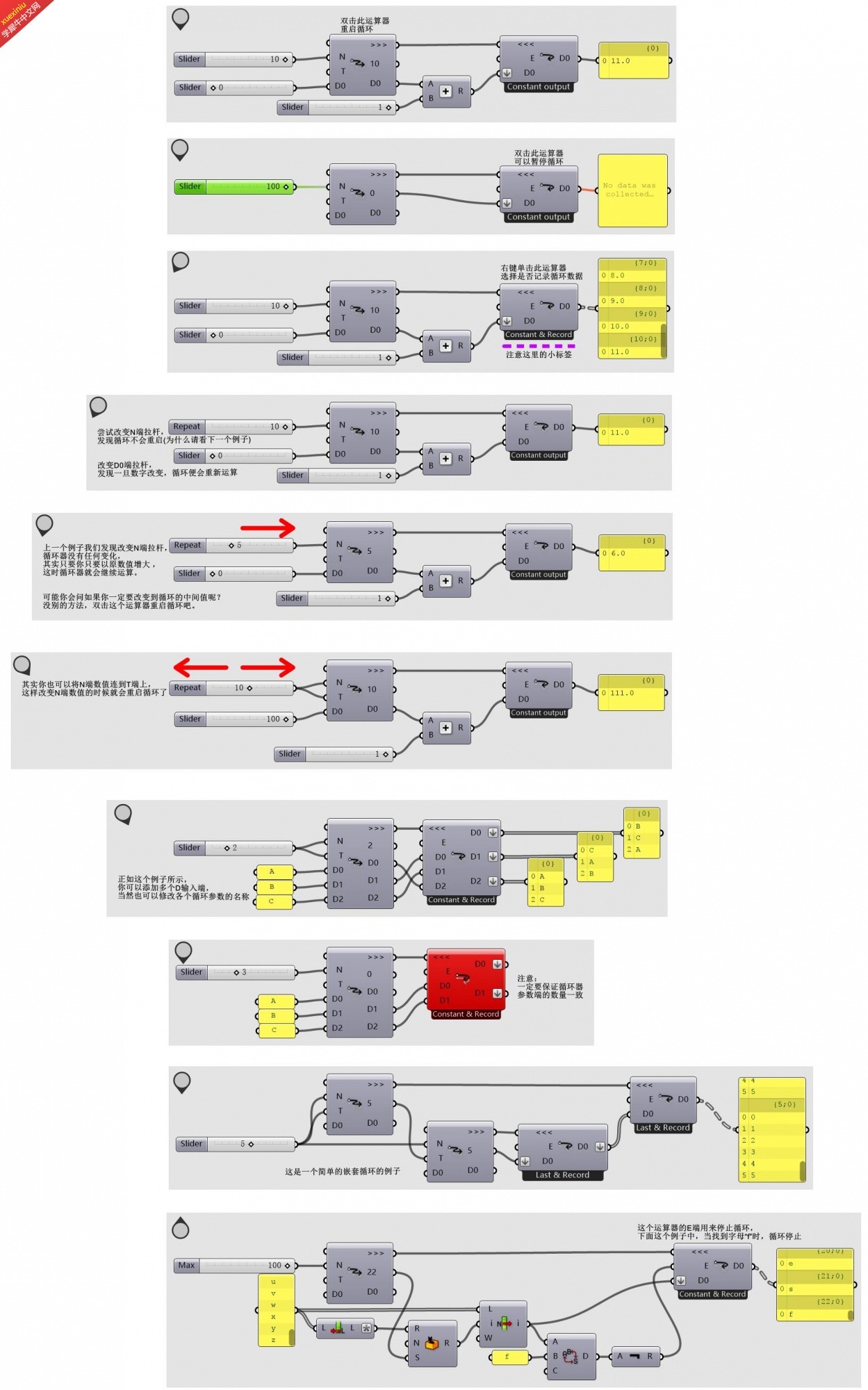

下面是作者提供的插件介绍教程，为了方便同学，我稍微整理了一下 。

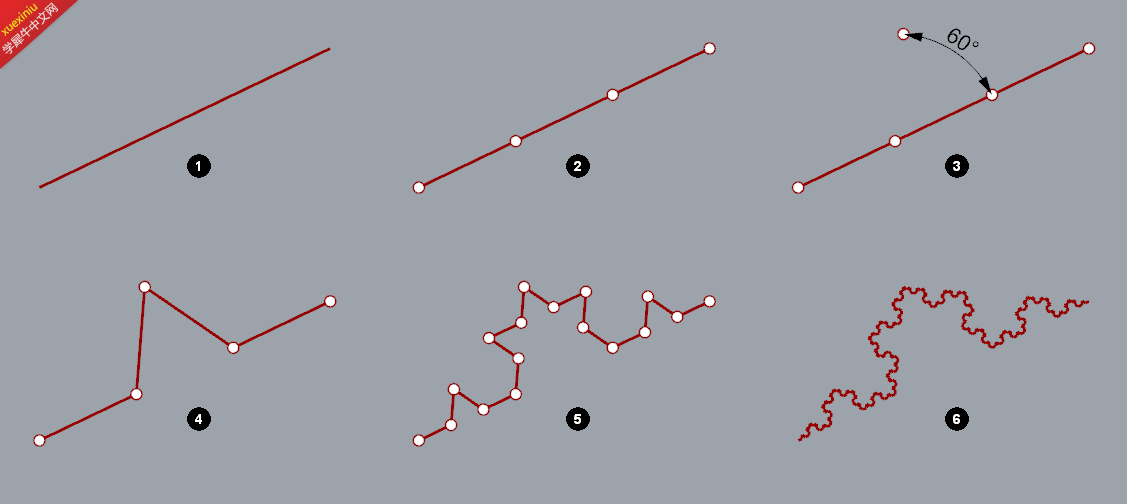

有了初步的了解，接下来做做别的练习吧，这里我介绍一下大家熟知的雪花分形(Koch曲线)原理（如下图）
- 先从一条线段开始；
- 将线段三等分可以得到4个点；
- 将第3个点绕着第2个点逆时针旋转60°；
- 将五个点连成新的四条线段；
- 生成的四条线段重复进行上面的过程多次，就能够循环得到最终的Koch曲线了。
下面是我的电池图，这个还是很简单的，希望大家照着亲自做一遍，所以就不提供电池了。还可以根据自己的设计，做出更加丰富多彩的Koch曲线。
最后这张图是作者的一个分形树案例，对网格和路径均有操作，新手理解起来应该还是有点困难的，给有兴趣的人图个方便。
注意：我的GH版本是72，所以低版本的打开文件可能会有问题。如有问题，要么更新GH，要么就看我贴的图片吧！！
源文件.zip
(77.89 KB, 下载次数: 5311)
|
-
