【分享】镂空球制作——沿曲面流动

发布于 2014-3-25 63 点赞 110 评论 68852 浏览

在论坛里混了几天,收获良多的,但系关于“沿曲面流动”的解说暂未发现有免费的分享,以下,发表一下本人去这个神奇工具的用法的理解,希望给同样是新手的朋友们互勉。 1.jpg

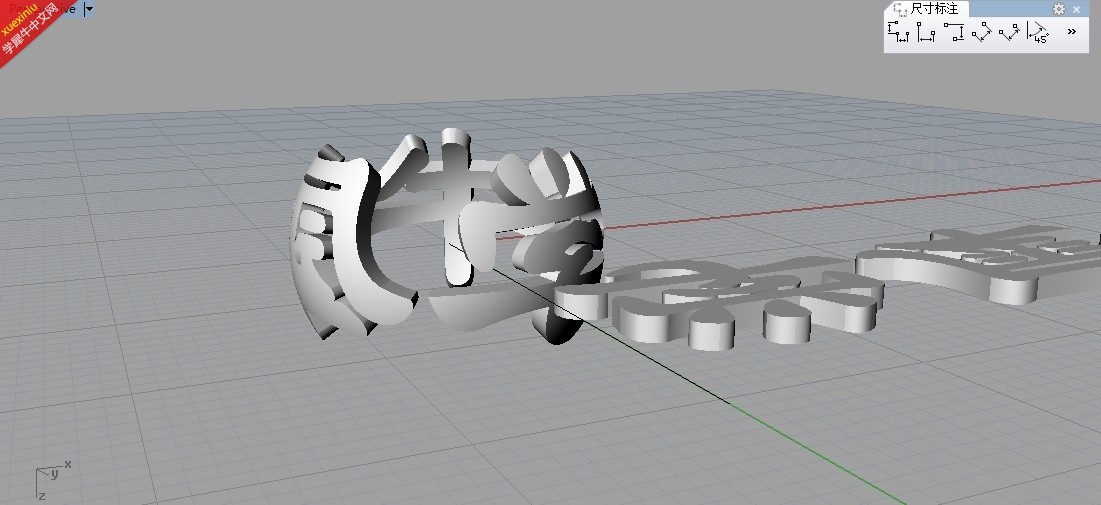

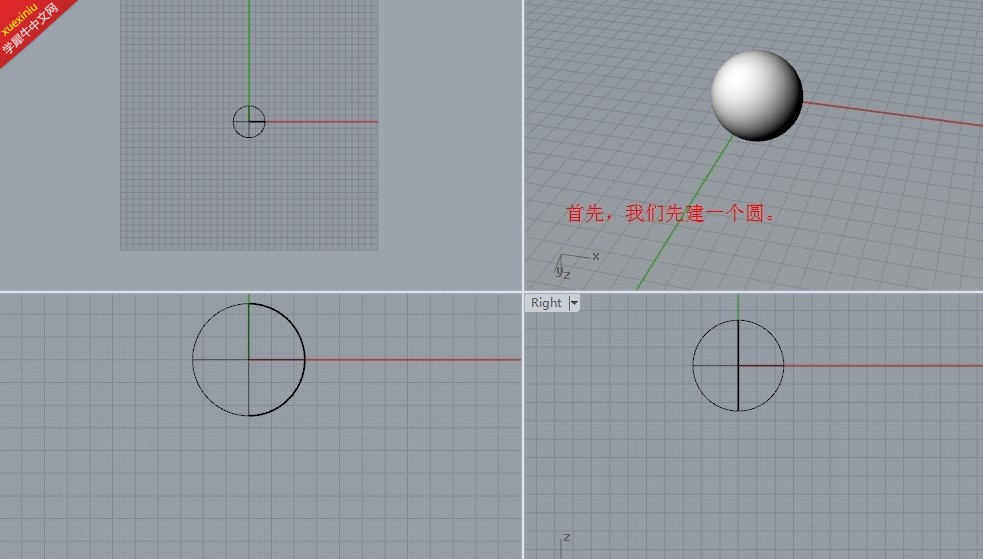

首先我们画一个圆球,

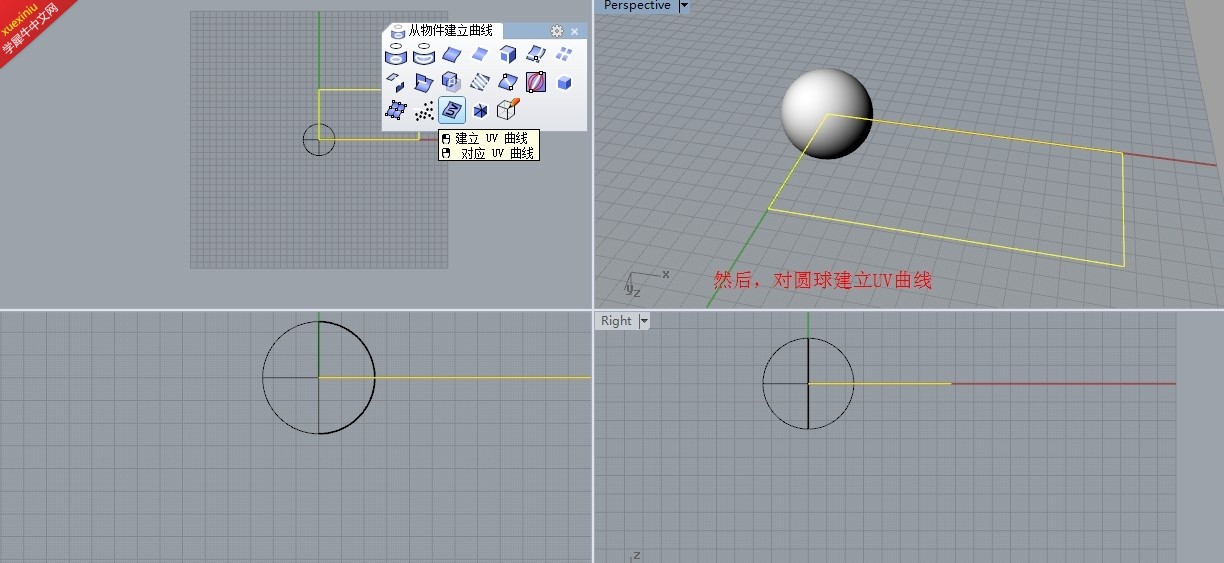

然后,用UV工具,对圆球建立UV线

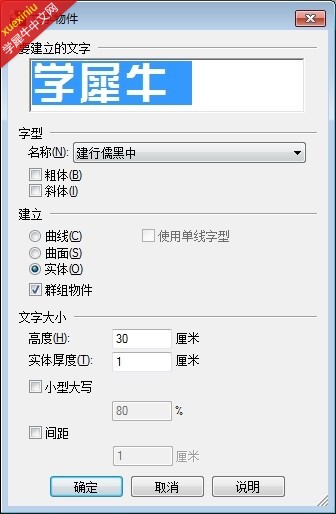

写的一字体,放置在UV线内(其实UV线就是圆球表的展开平面图,相当于我们在已经是在球面上画图了),下面我们用UV线建立基准面。


建立基准面。

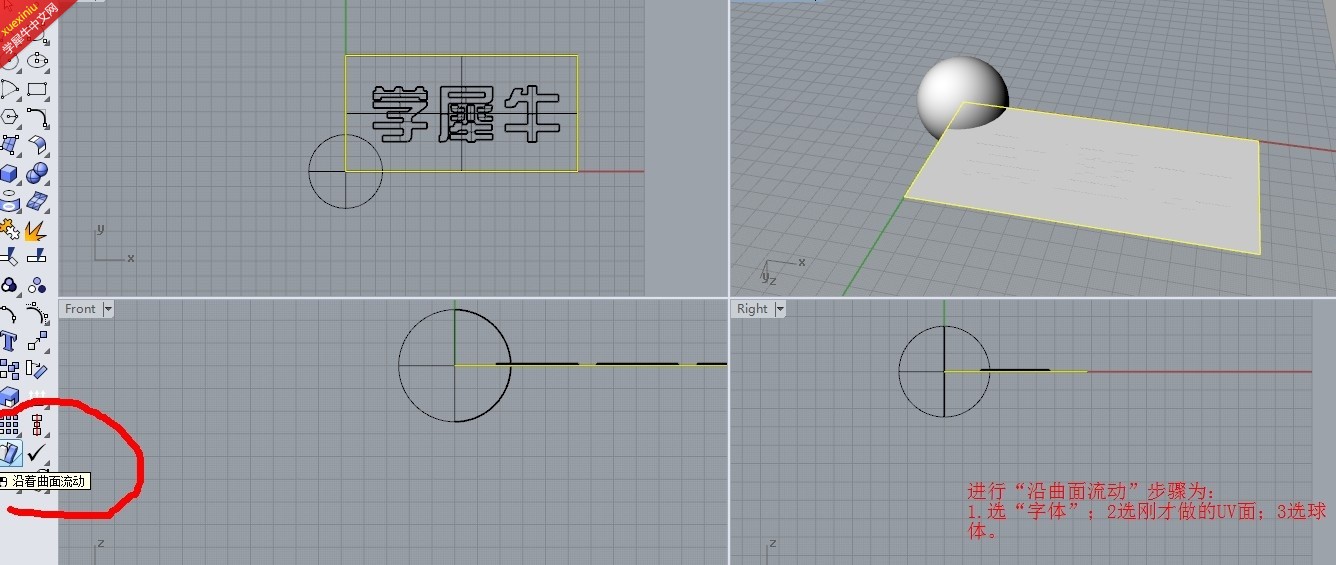

好了,现在就可以进行“沿曲面流动”了。

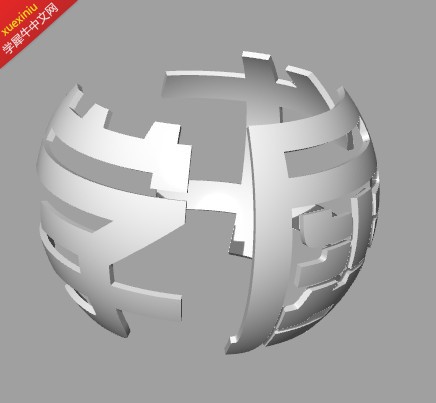

这是结果。

特别注意的是:

1.如果UV面的方向是向着字的,字就会在圆球的内表面流动;
2.如果UV面的方向是背着字的,字就会在圆球的外表面流动。


好结束了,谢谢。
