【大宝的犀牛】飞利浦RQ370剃须刀建模教程

发布于 2014-3-30 76 点赞 306 评论 86925 浏览

这是之前做的一个剃须刀模型 觉得比较有意思就重新做了一次
还是只有图片 暂时没有文字。

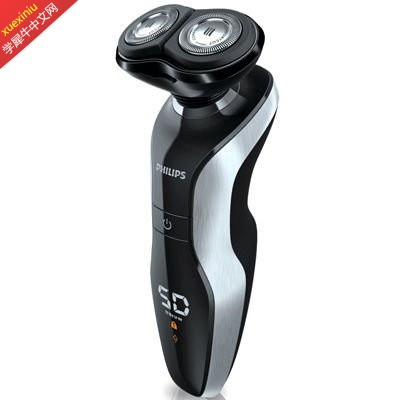

先上个图片

接下来是步骤图、、、

1.先在ps中将图片切割好,接着按照图片的大小(产品只有长宽高三个数字,所以不能超过三个数)画出三个矩形框。分别将各个矩形的中点对齐 最后将图框的中心点放在0点上即可。最后的最后当然是把图片导进去哦

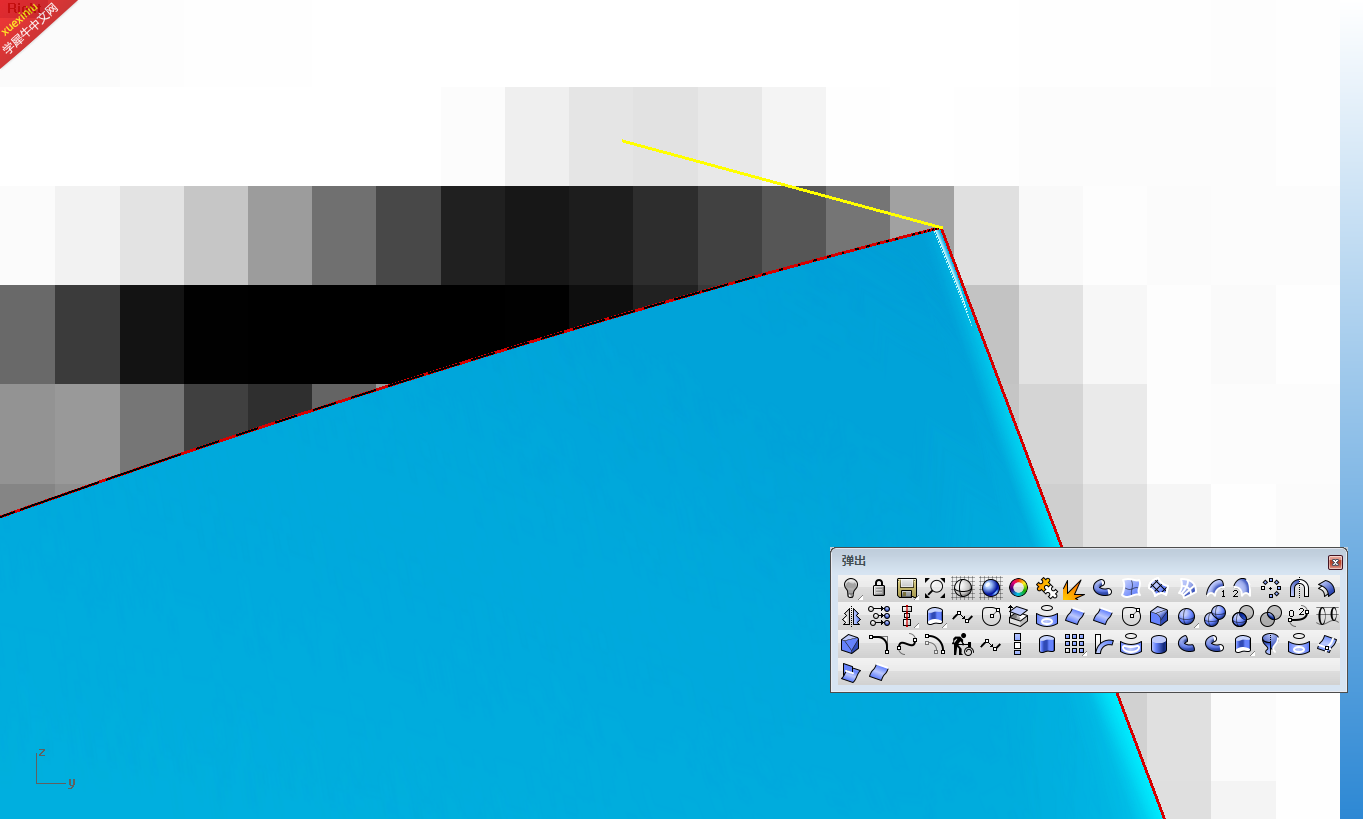

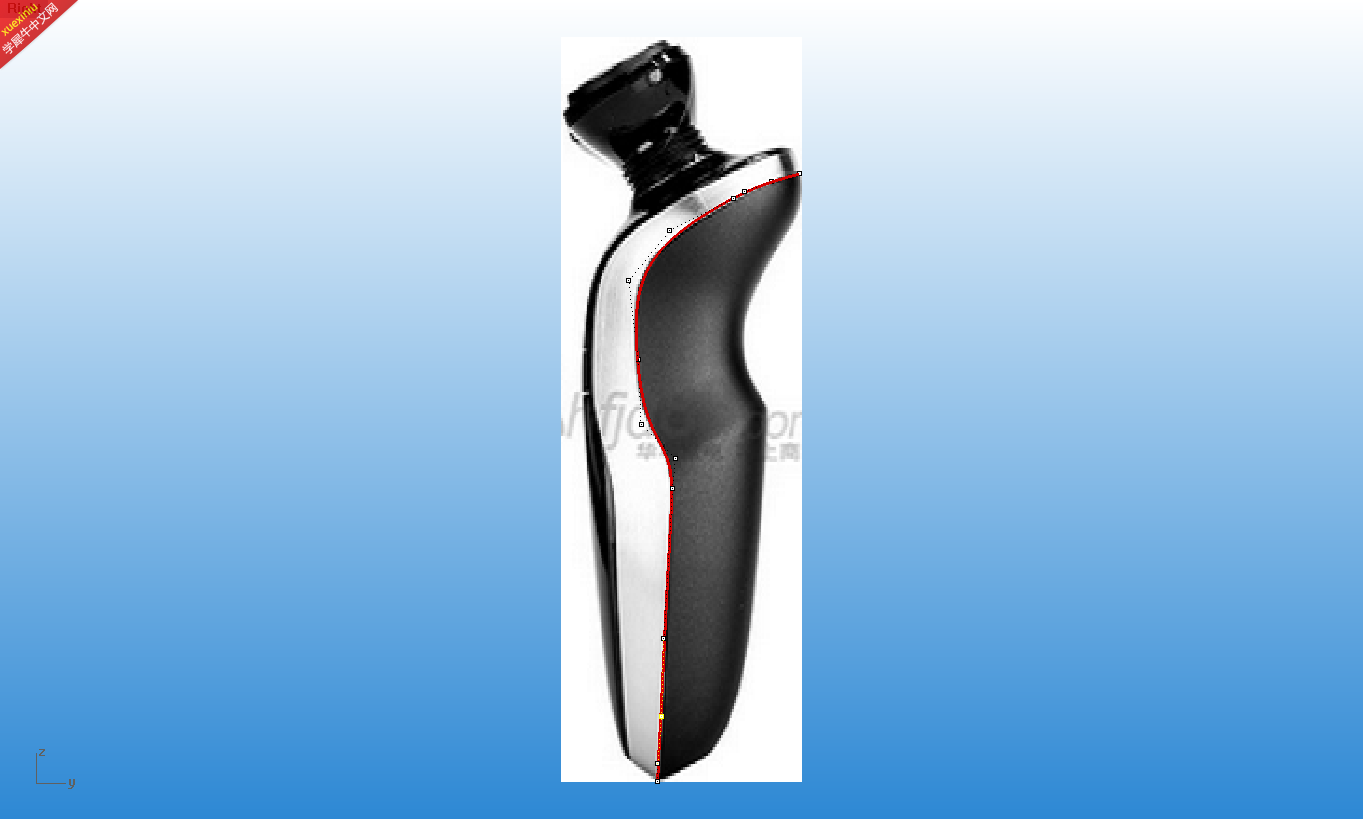

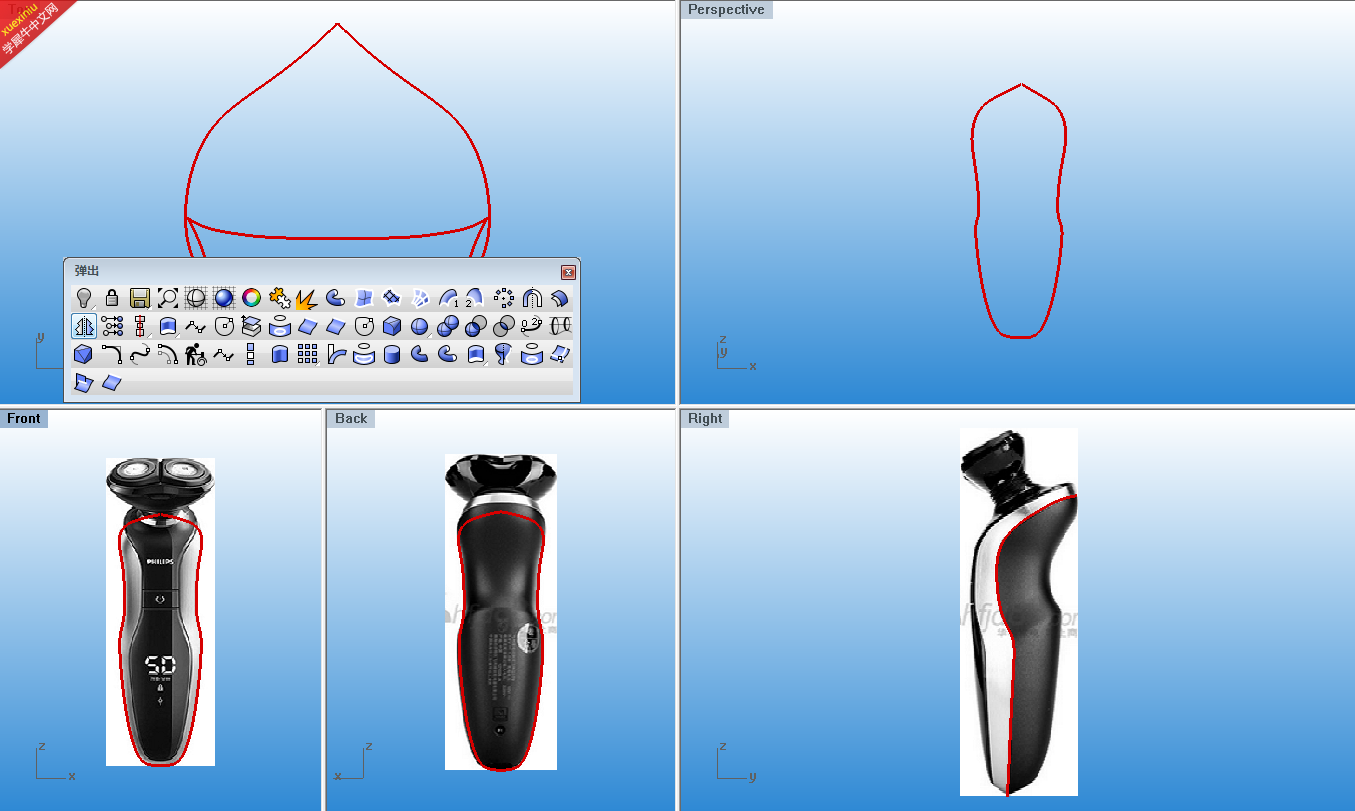

2.在前视图绘制产品的外轮廓线,起点最好是用之前矩形框的中点来作为开始(最底部)。在画线的时候本着点少线准的原则来画。一般是一个弧控制在三个点这样。

3.在右视图将画好的线通过调控制点(F10)只能左右水平移动(个别点不要水平调)

4.调完线后,镜像所画的线,头尾两端需要使用曲线衔接(Match)设置为 相切-相切-互相衔接 让两条线过度的自然圆滑。

5.衔接后在调整下线在空间中的位置 调点时要把 停用 选上

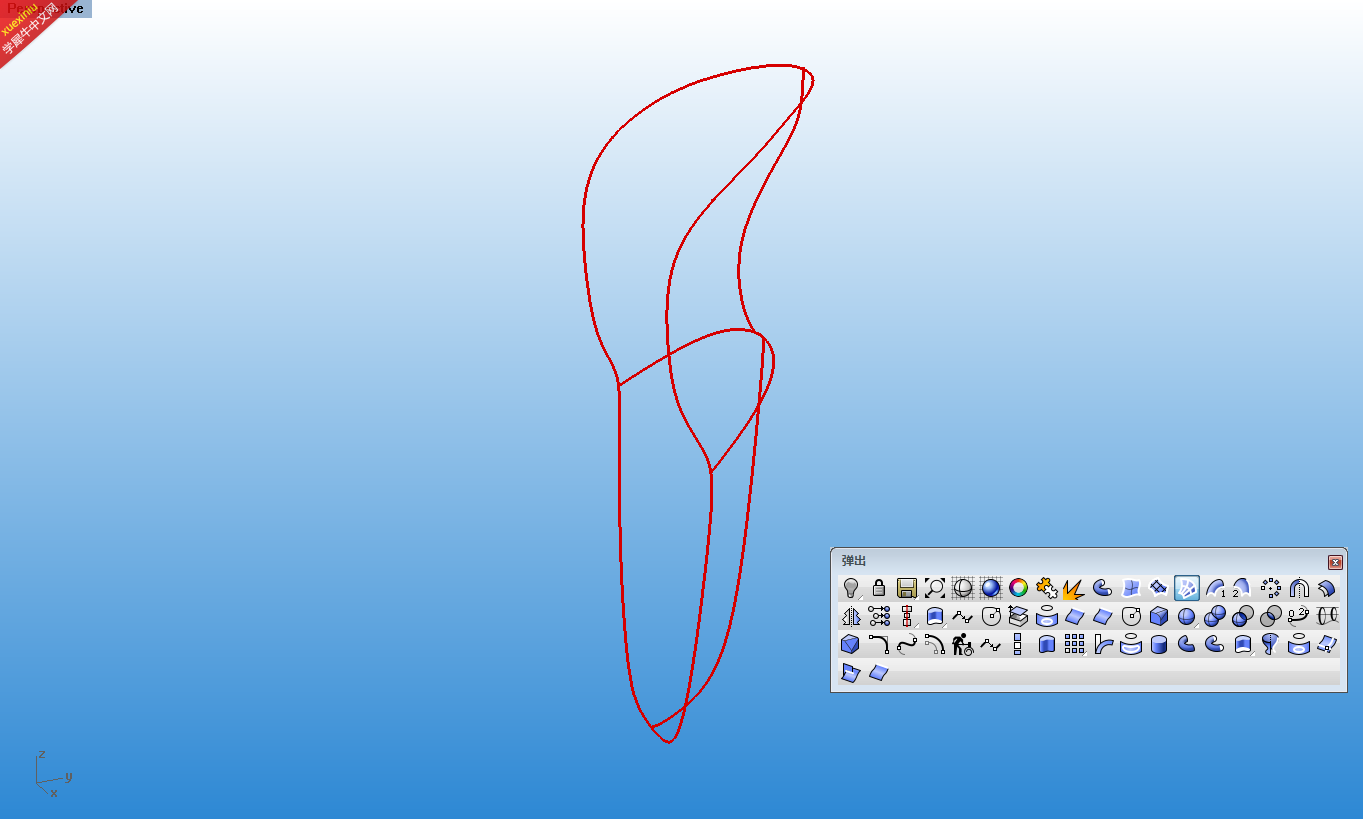

6.在右视图上将背部的线画出来、

7.就是这样

8.按照同样的方法 将前面的线也画出来~

9调好在空间里的位置。

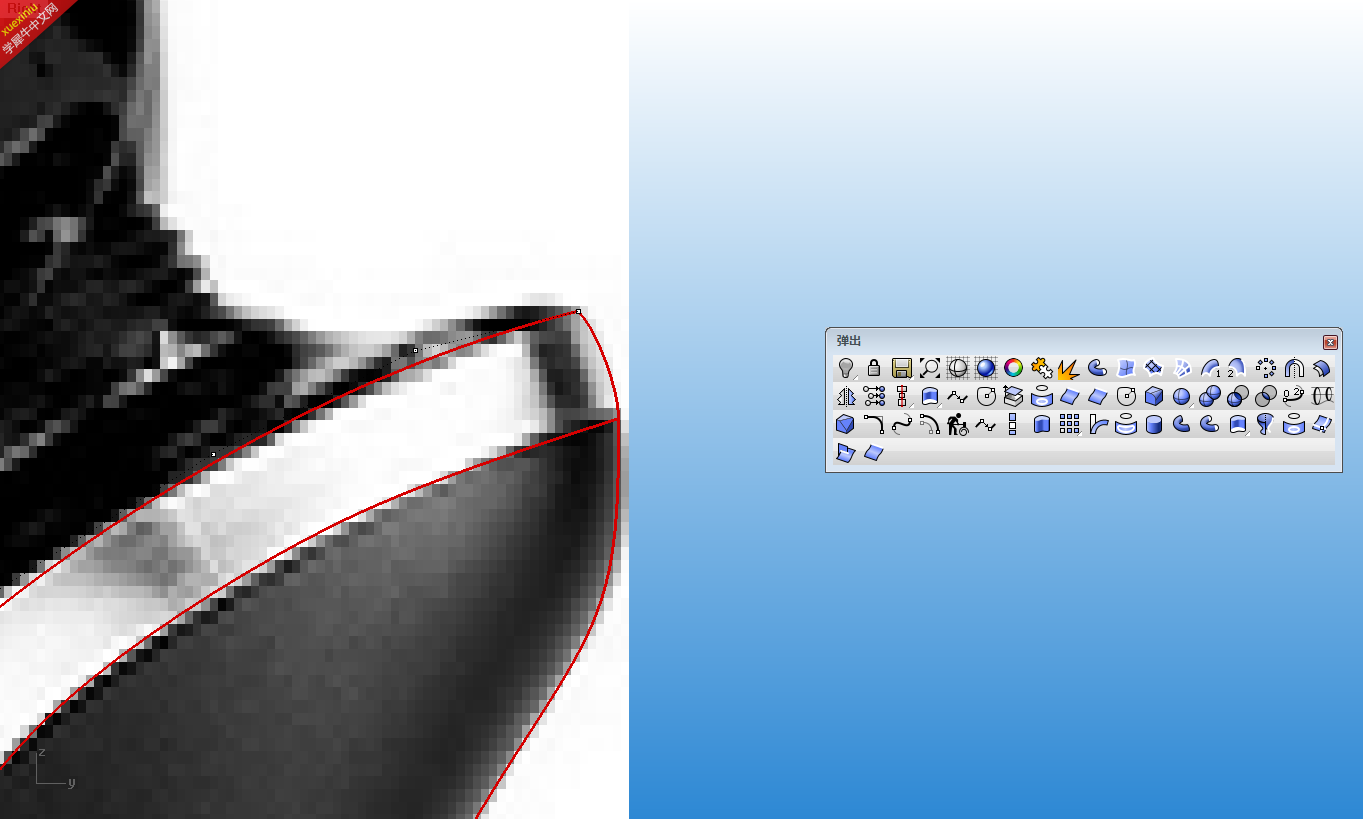

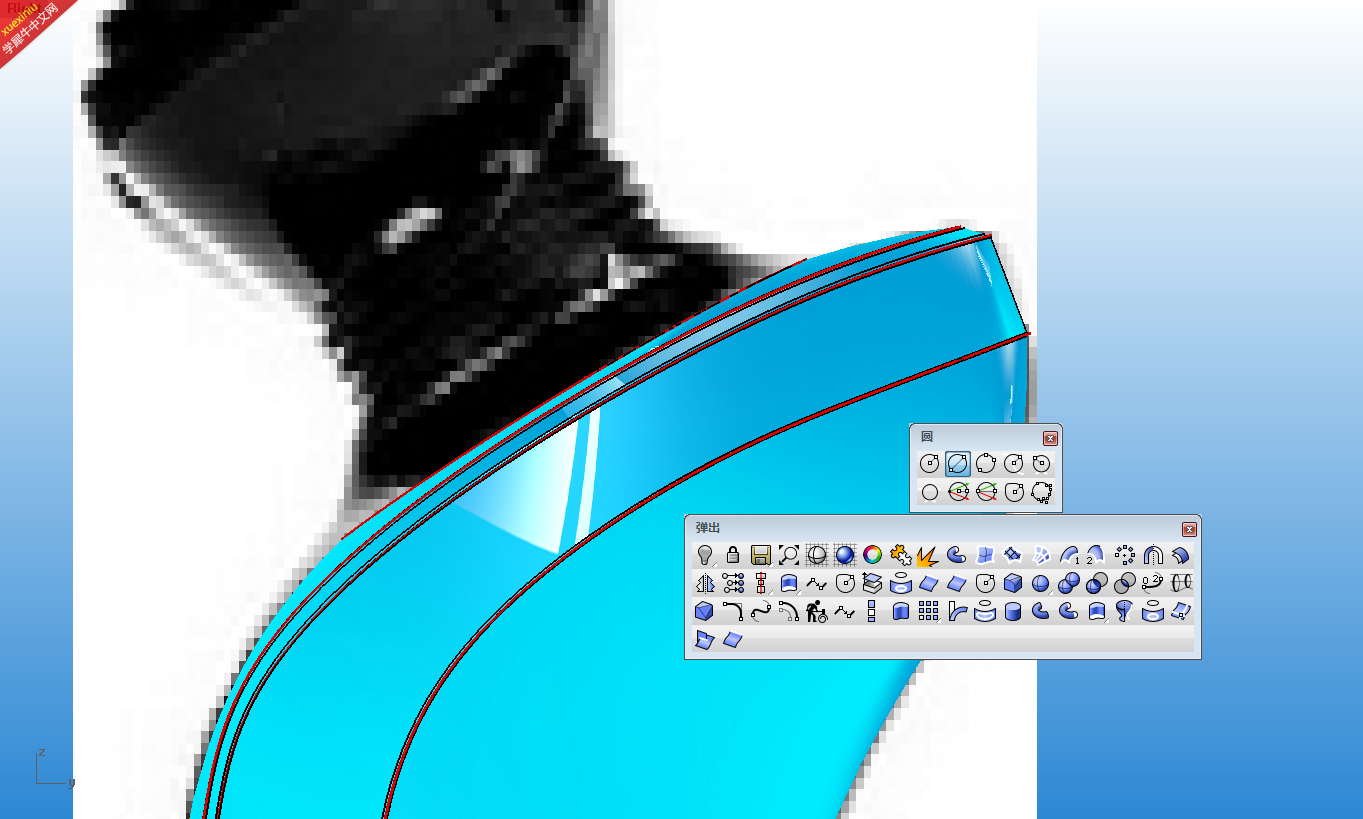

10.在右视图里,对照着图调点

11.用两条线连接两个曲线圈 这是上面一个

12.这是下面一个、

13.一共是5条线

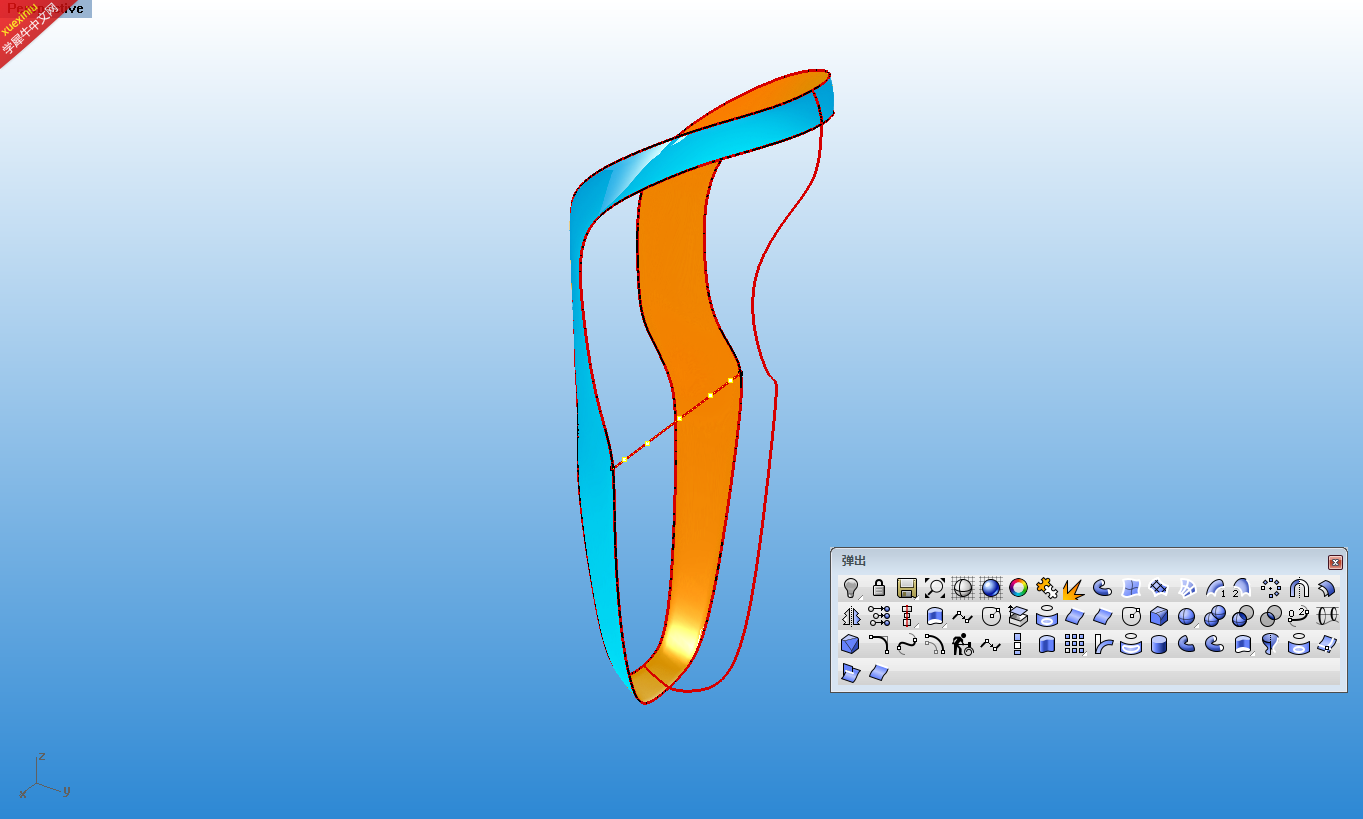

14.选择双轨扫掠命令sweep2 将产品把手银色部分的曲面做出

15.画直线 通过重建rebuild直线将点数调成7点3阶

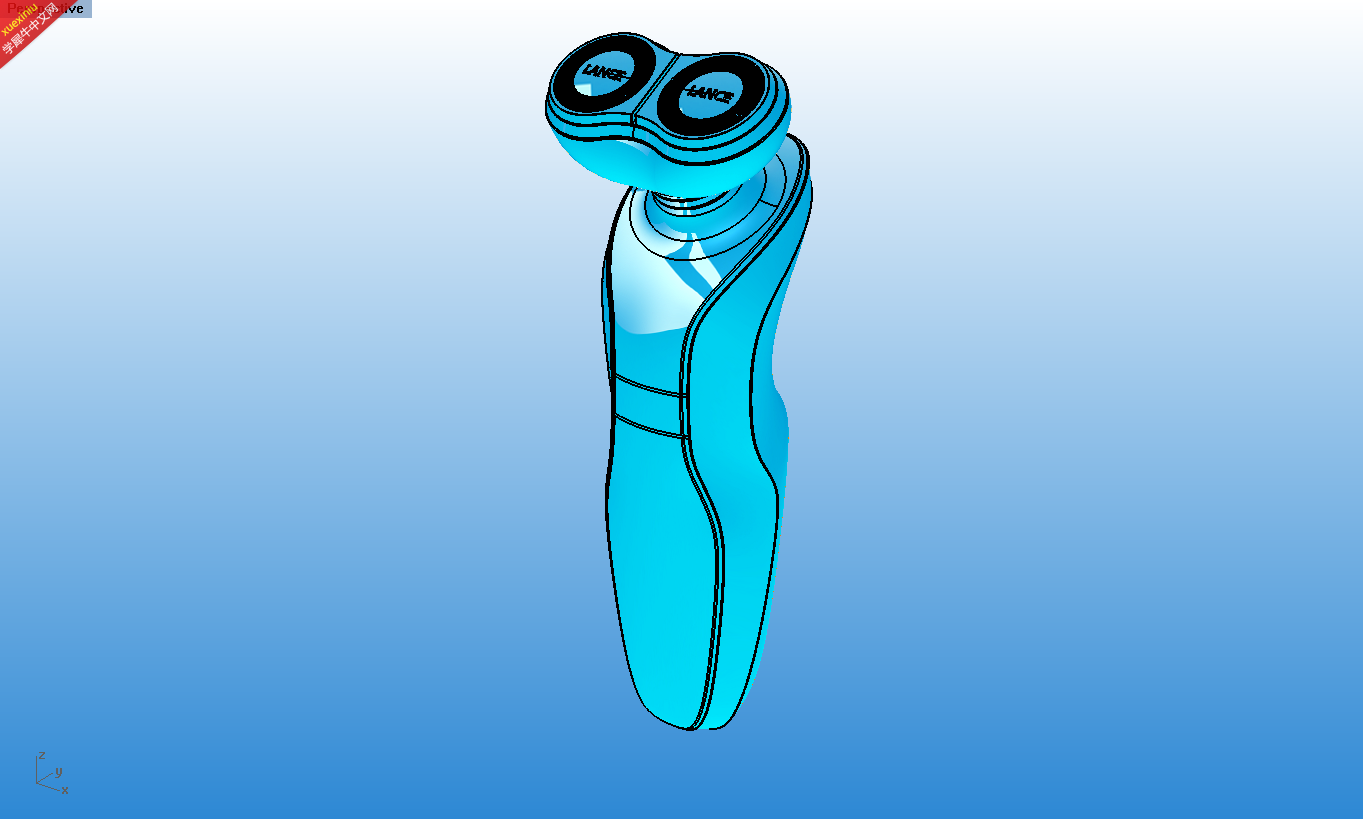

16.如上图所示

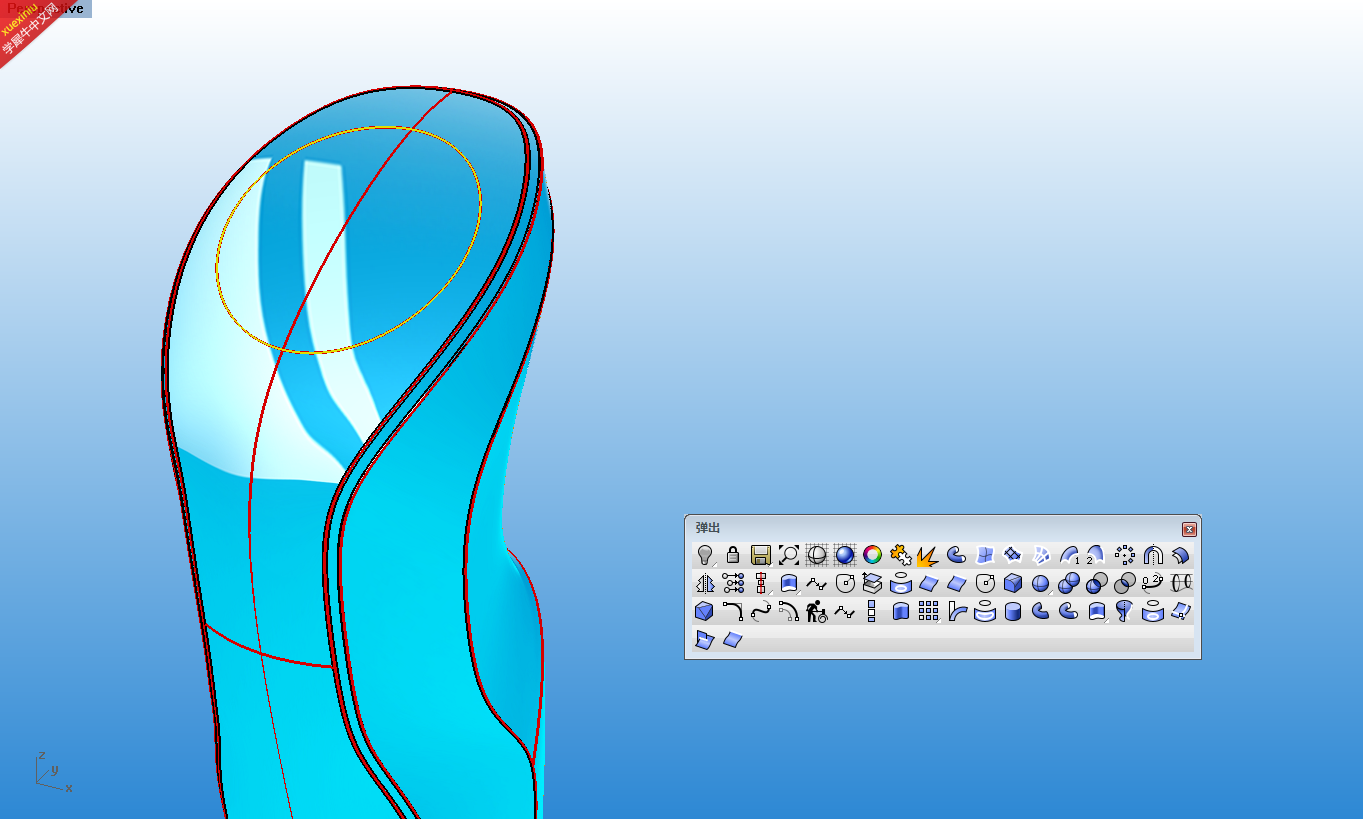

17.将第一条画的曲线 分割成4段   用来分割的直线尽量在靠近两端~

18.分割4段后 通过 从网线建立曲面NetworkSrf 就形成背后那个面啦

19.关系到产品背部特点的线 就是在右视图画的那个背部脊线 ~

20.在双轨的那个曲面上 画两直线

21.图里黄色的直线

22.接着单轨扫掠sweep1

23.复制新的曲面边缘

24.这条    并且在侧视图画出前面的曲线  顶视图也画出曲线

25.单独显示着三条

26.和背面一样  将封闭的曲线分割成4段    通过网线建立曲面 NetworkSrf

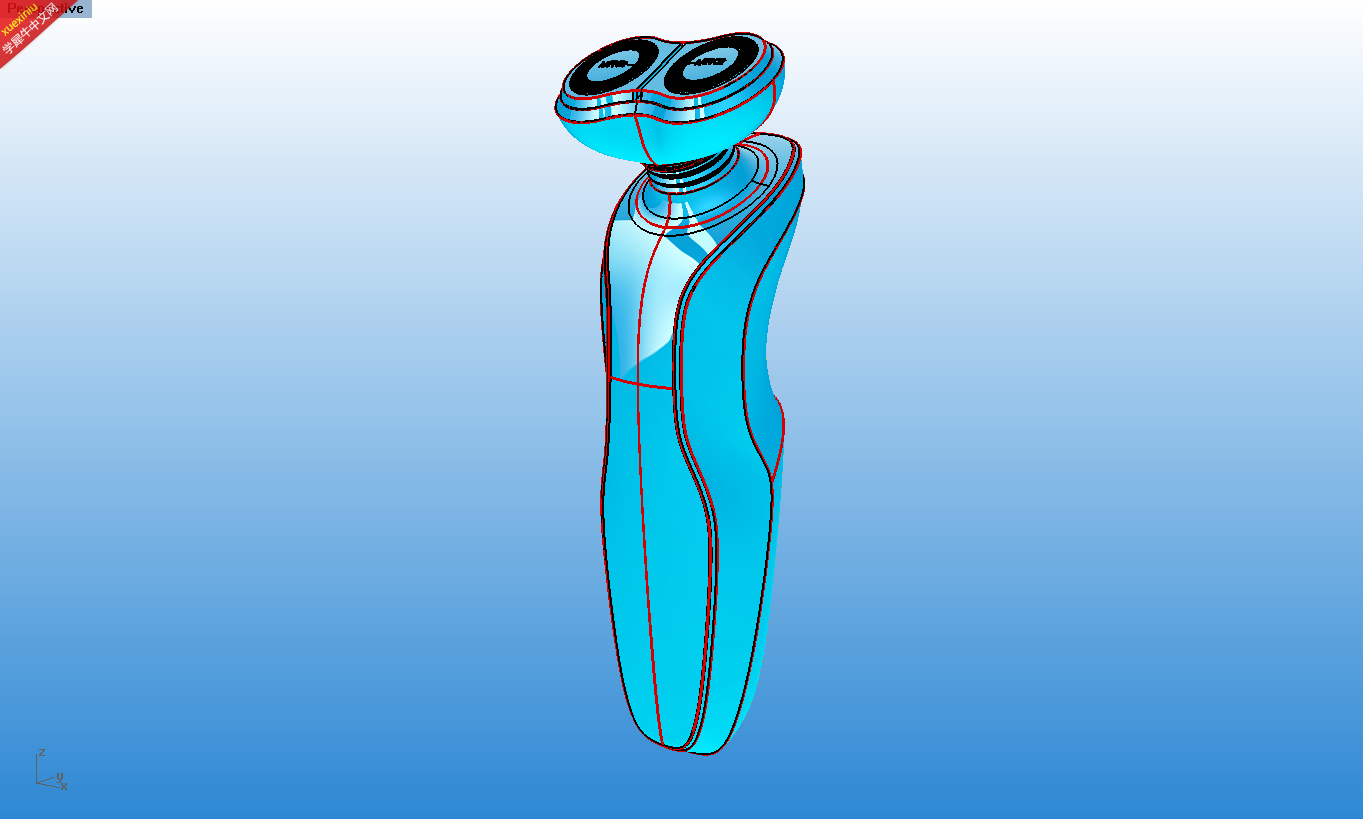

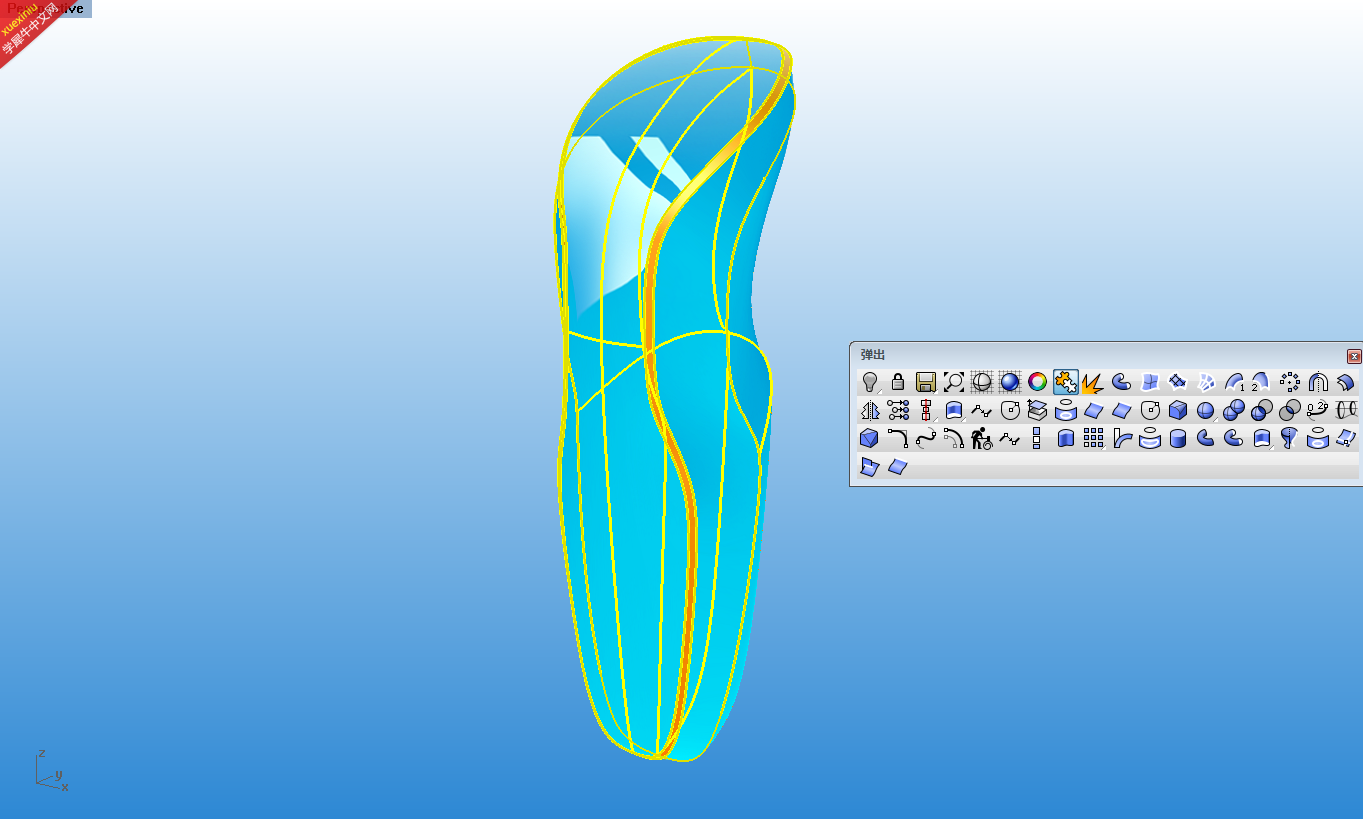

27.这样 把手的大体就做好了
接下来是给他们做分模线。

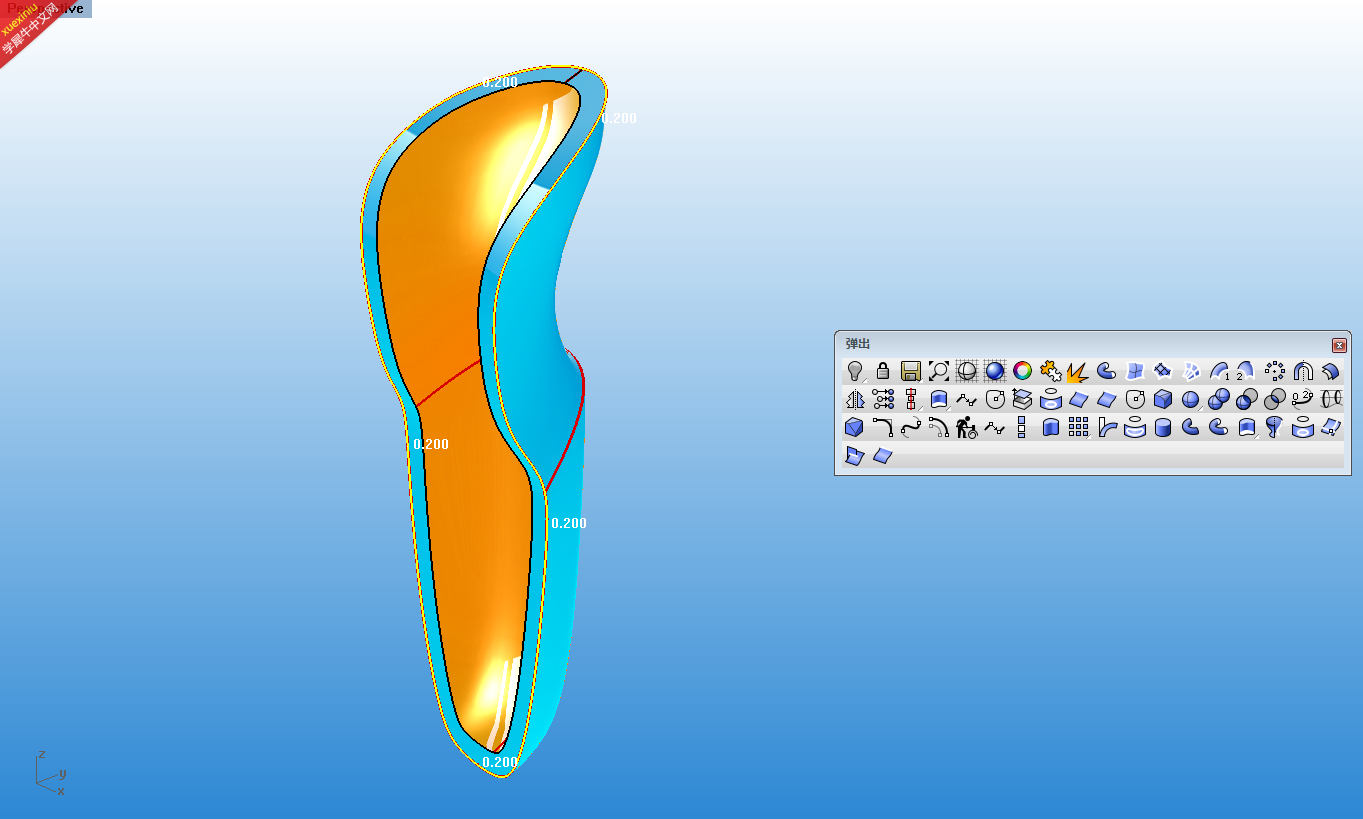

28.我是用单轨的方法 做个曲面  组合  然后用倒角就可以了  倒角半径不要太大

29.如图

30.银色部分也是如此 两个单轨扫掠 最后倒角

31.开渲染模式看看~~~效果不错。

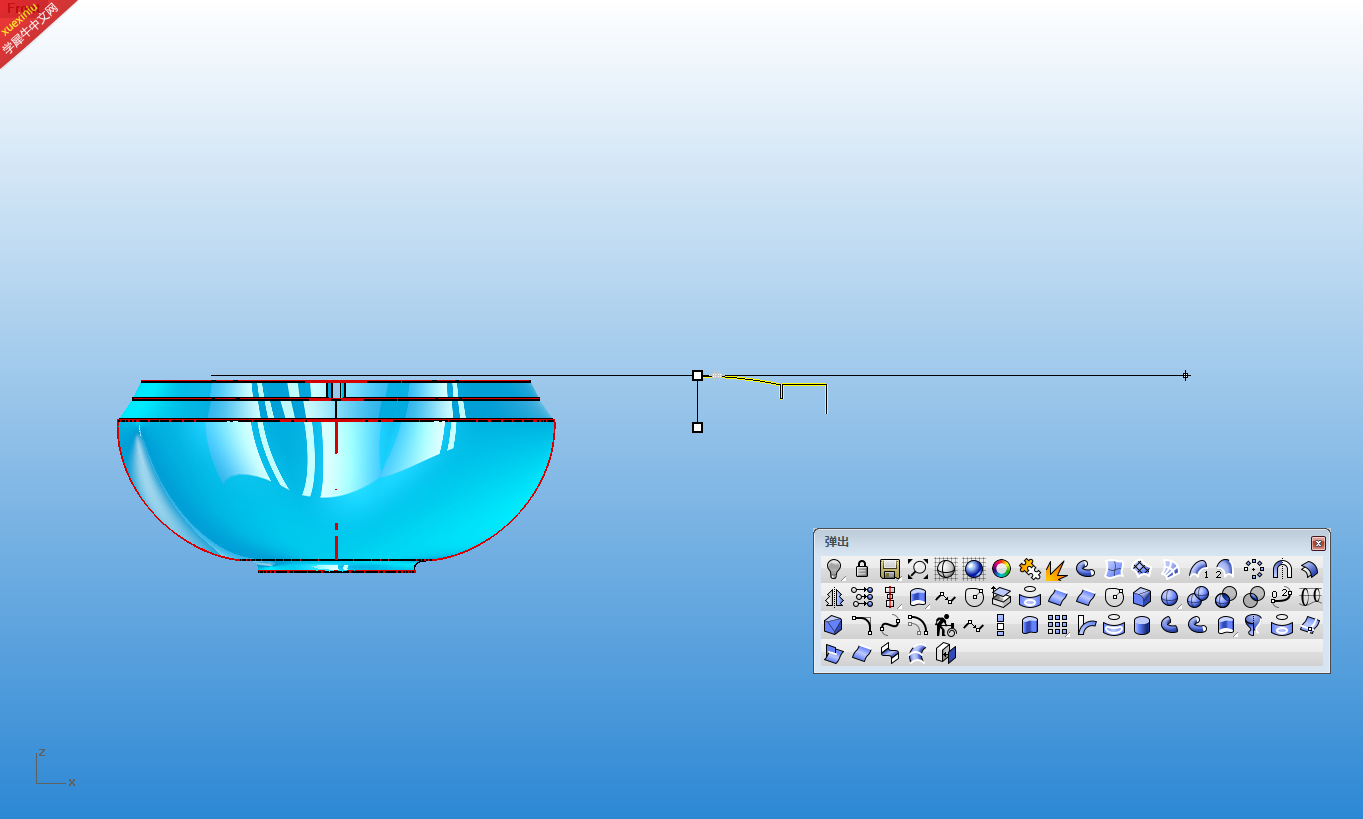

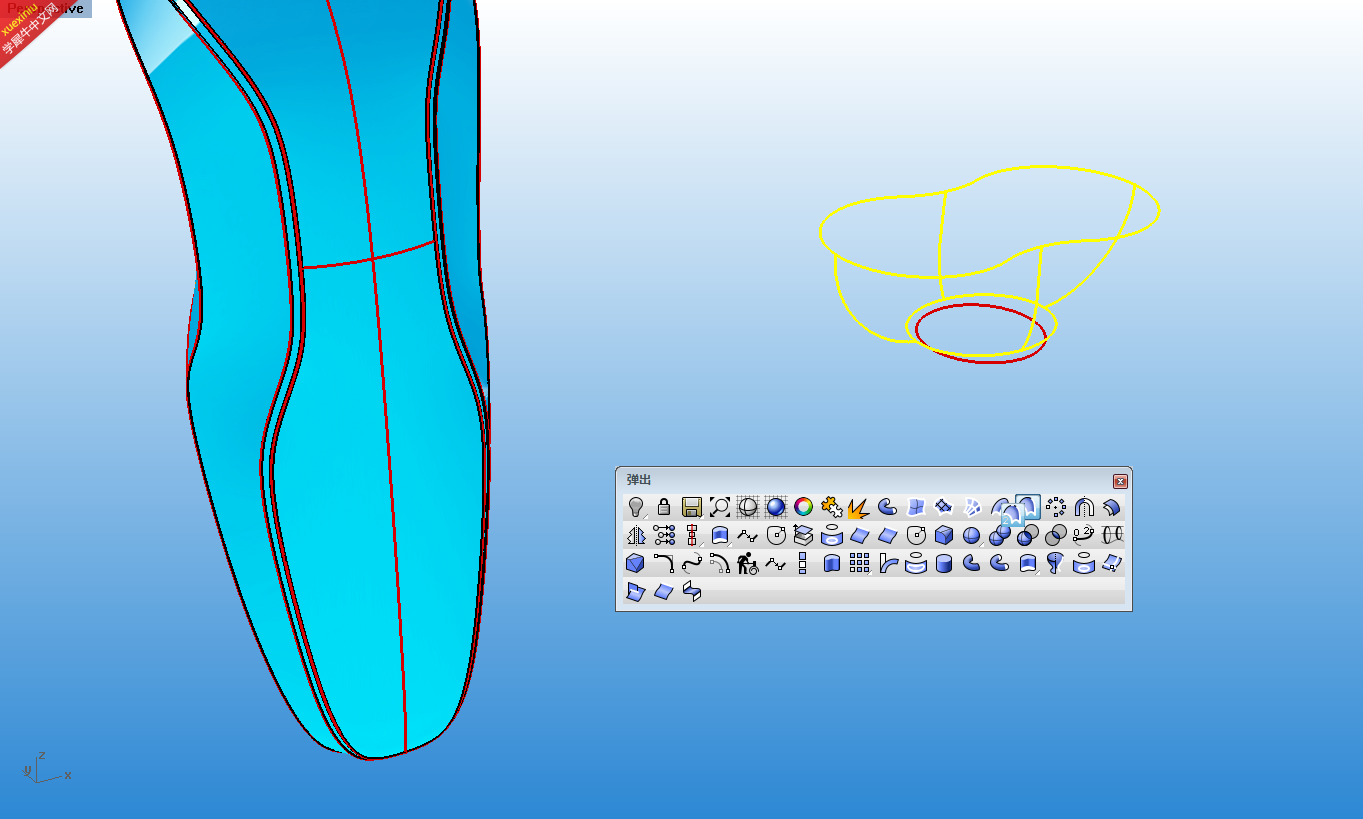

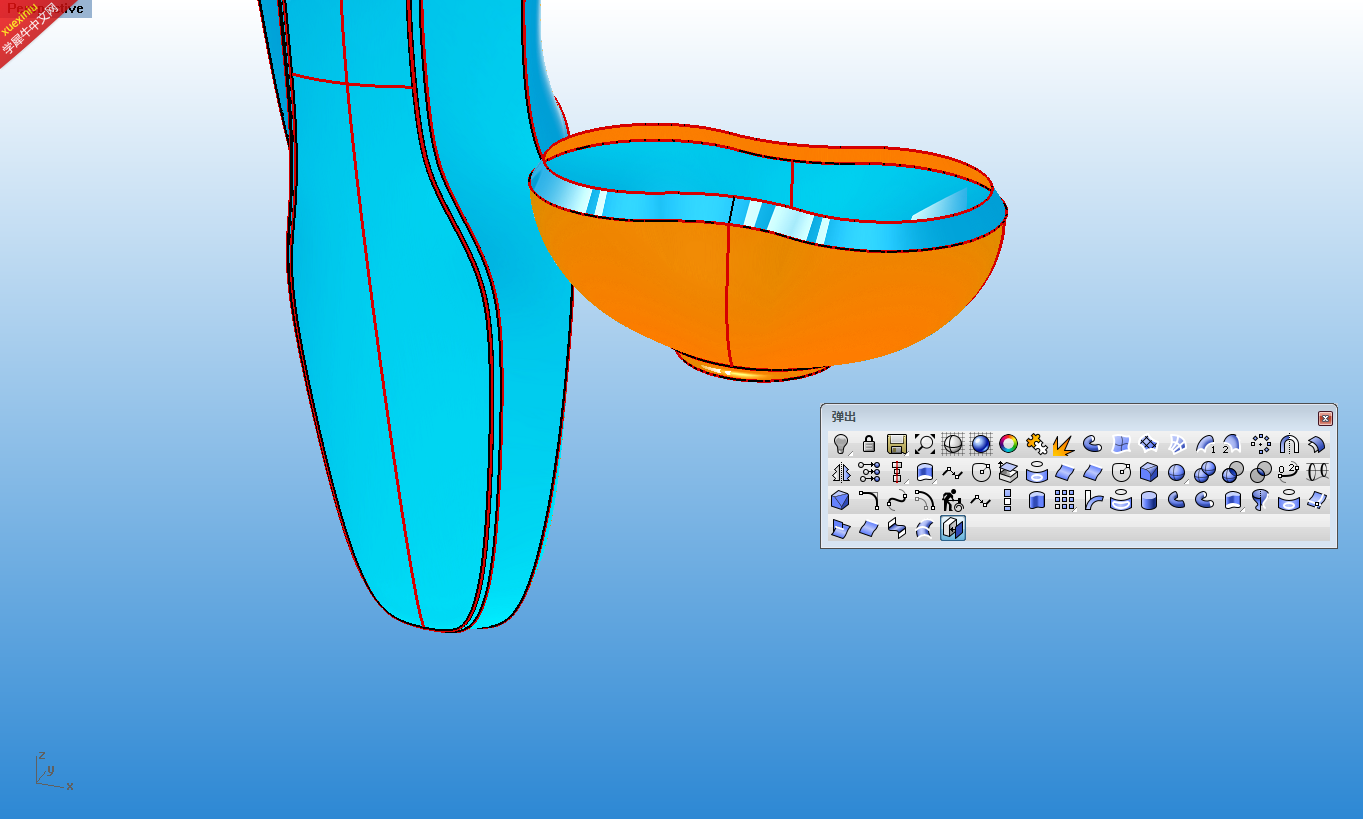

32.现在做剃须刀头、哈哈哈 建立个球~大小自己掌握哦·

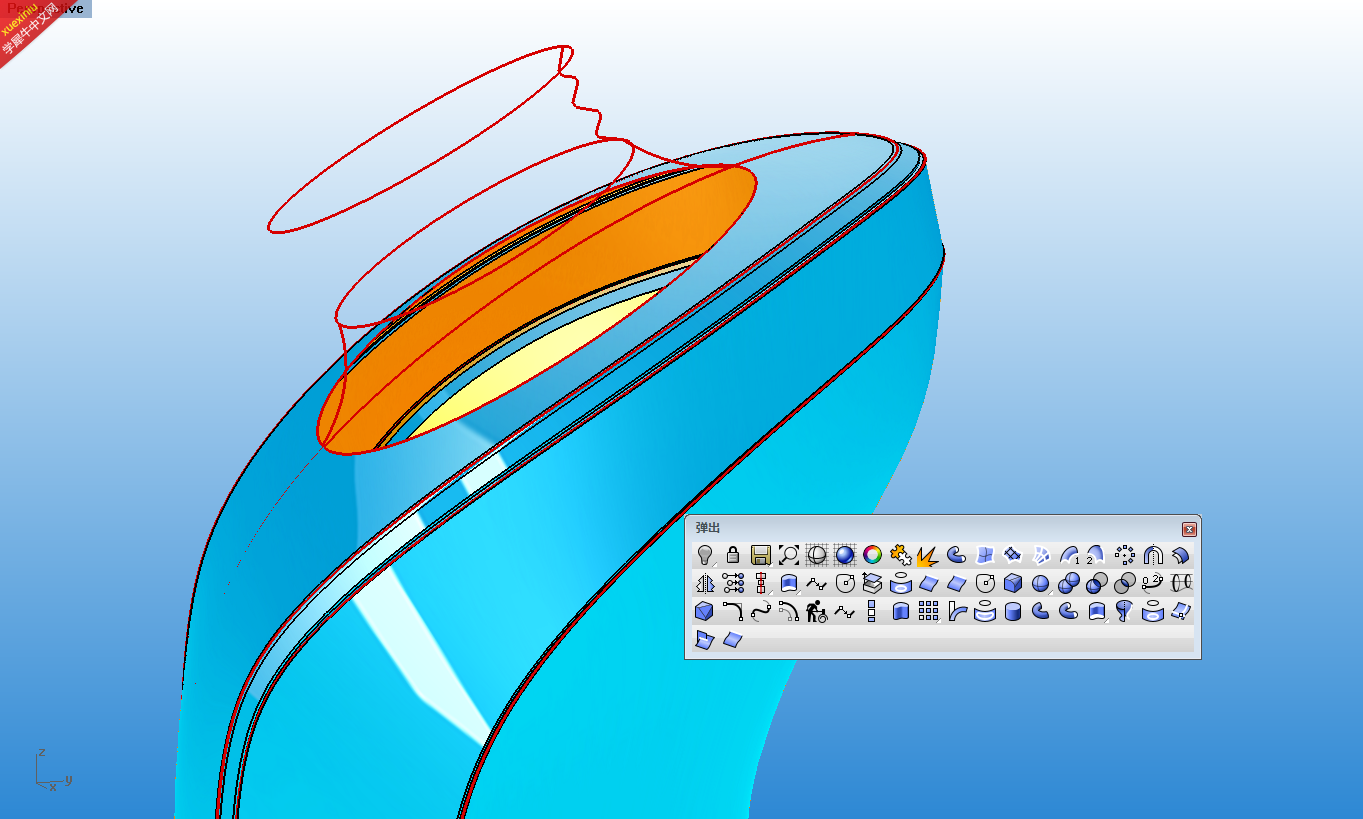

33.曲面被球分割 这样就会出现个正圆的洞、如果用投影会比较不准 而且麻烦~

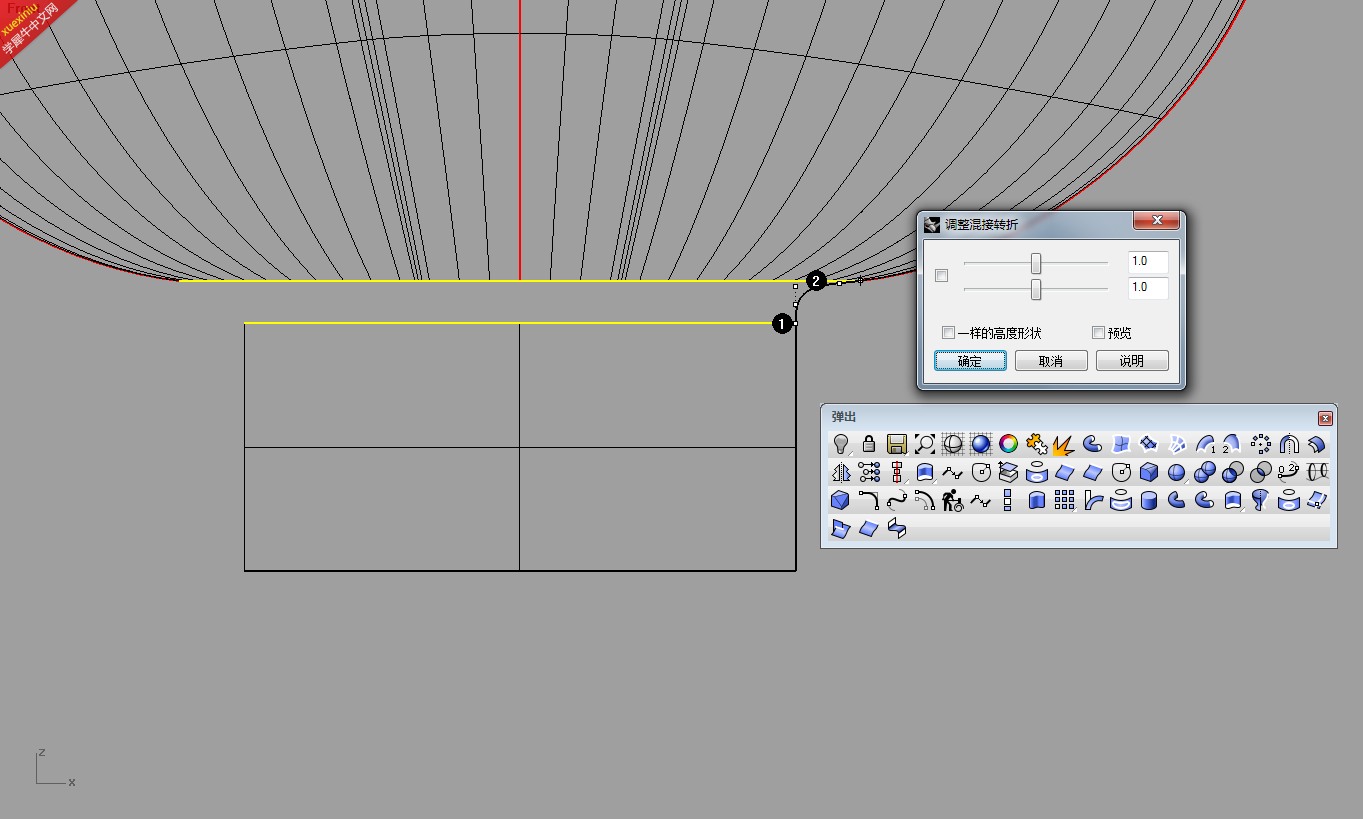

34.在右视图 用直径圆画两个垂直(v)的圆~

35.画出图中的线 双轨就可以咯~

36.打开渲染模式 发现过度不自然 所以.....

37.建立个圆管 来分割连接面~

38.这样

39.选择曲面混接~

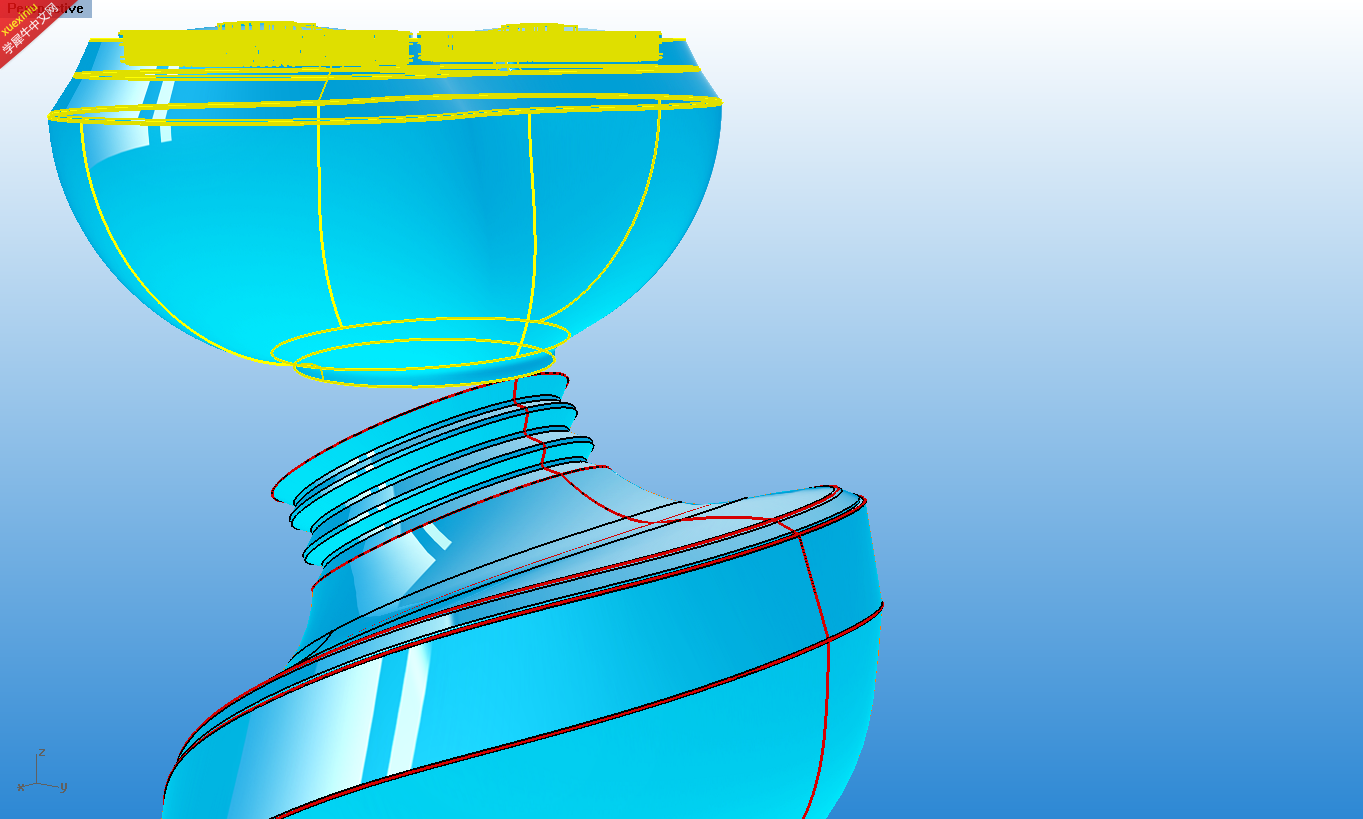

40.还是酱紫

41.hoho
出来了。。。有没有做到这一步?

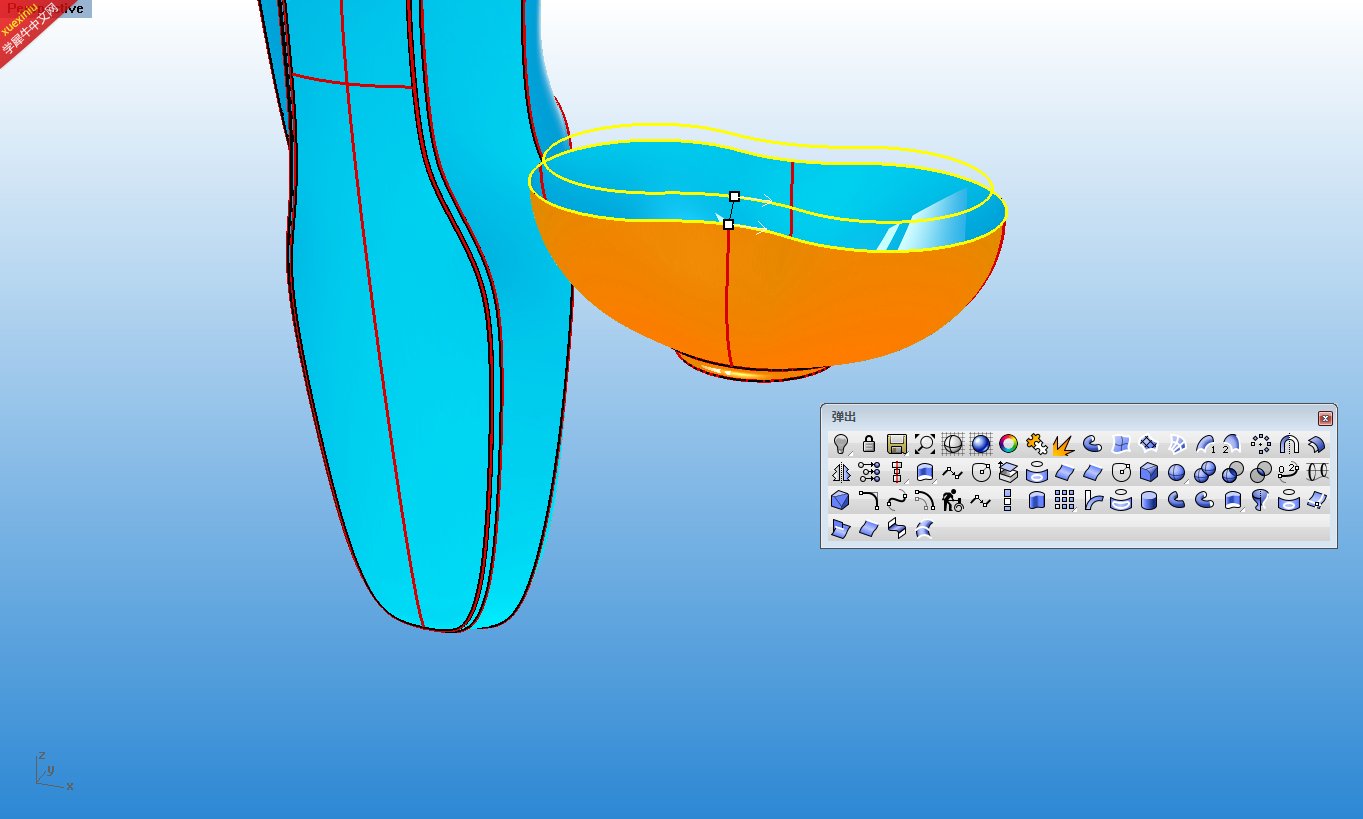

42.接下来 该做剃须刀头了。、画出关键的线。,双轨咯

43.关键的线

44.用辅助面 来做个曲面混接  最后删了下面那个曲面~

45.往里偏移个线

46.放羊 loft 是样、

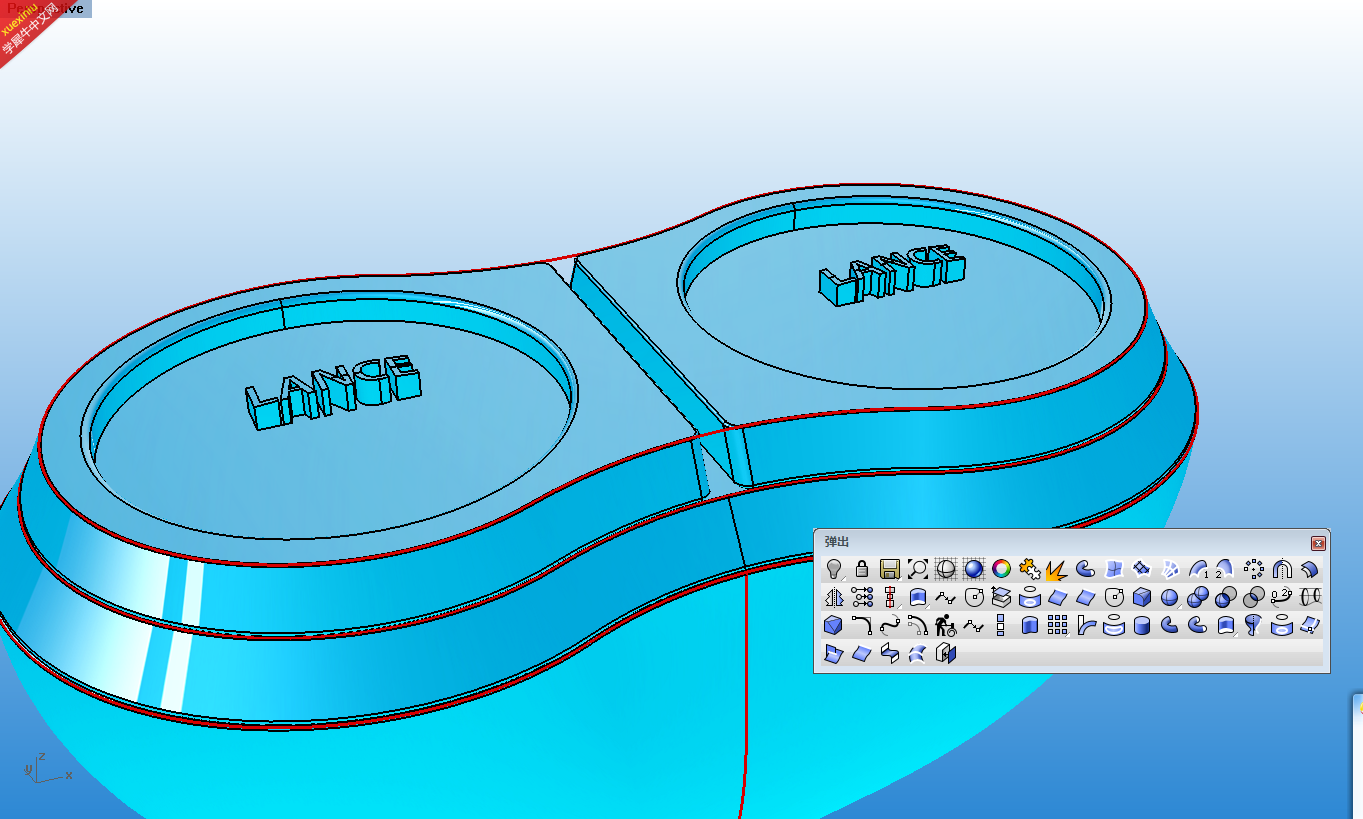

47.分别加盖。倒角。有点乱了

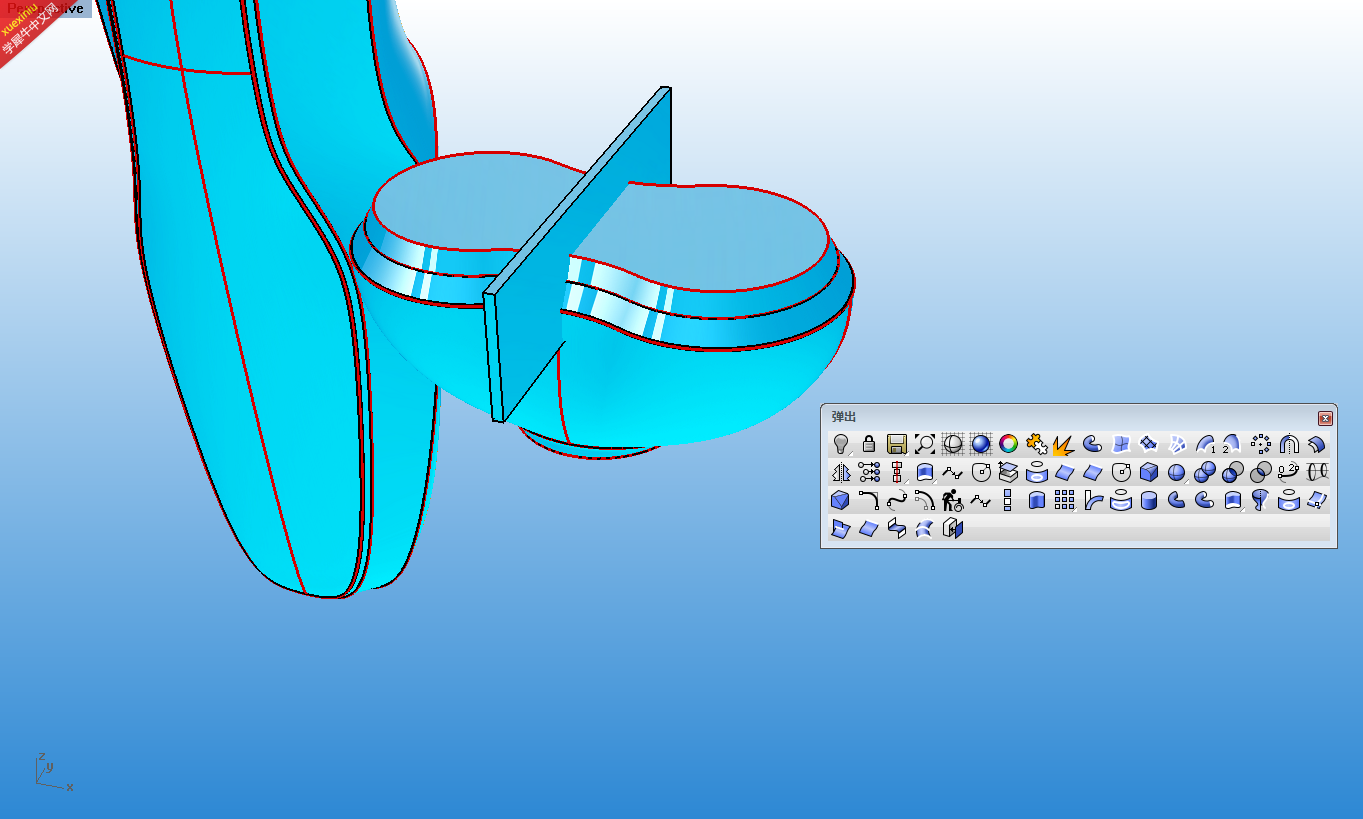

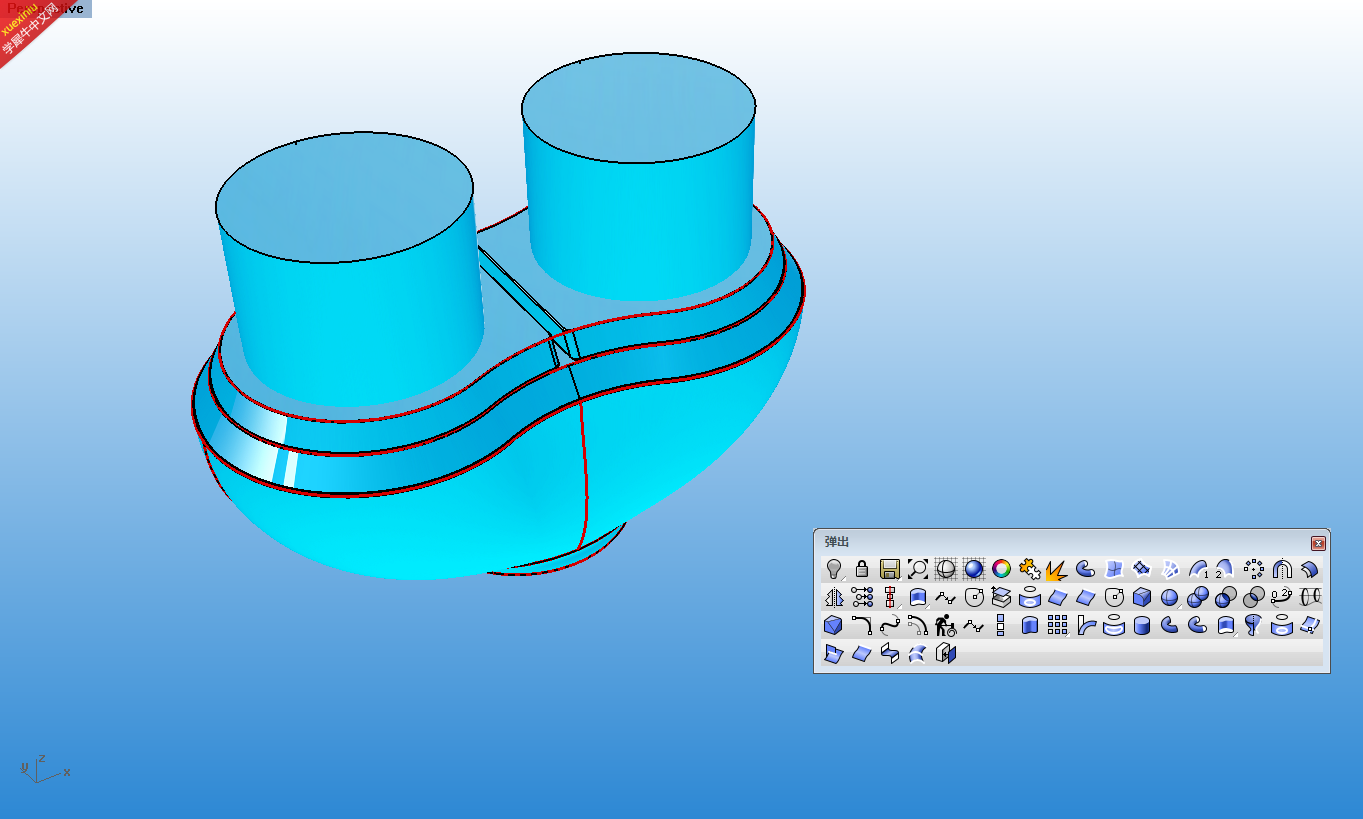

48.一样的   把最顶上的 用布尔运算 减去中间的部分  分成两半、

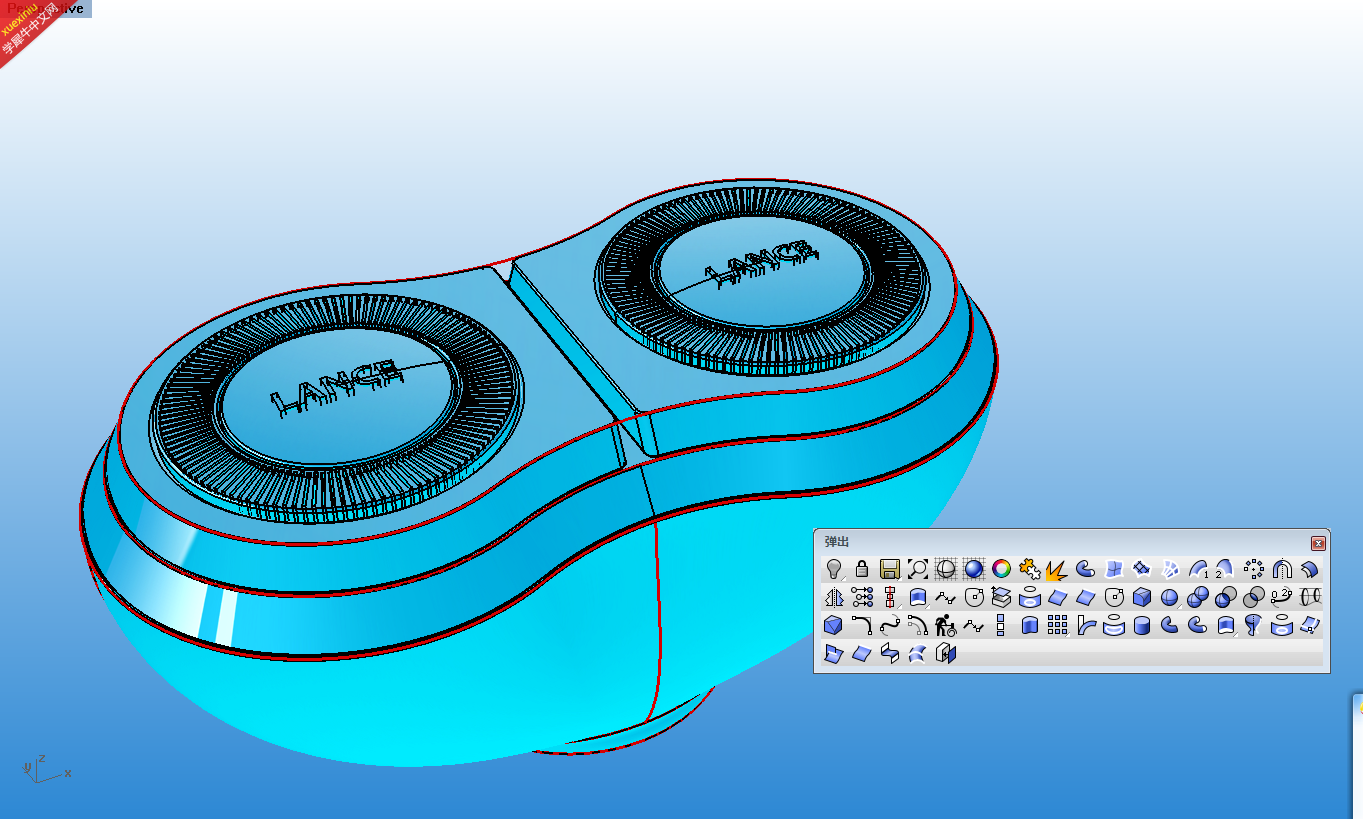

49.就像酱紫

50.倒角 要先导大的 也就是图中垂直的线。然后再小的

51.不小心歌词也截进去了、、、、这张图应该和下面个对调的,。

52.布尔运算 差集哦

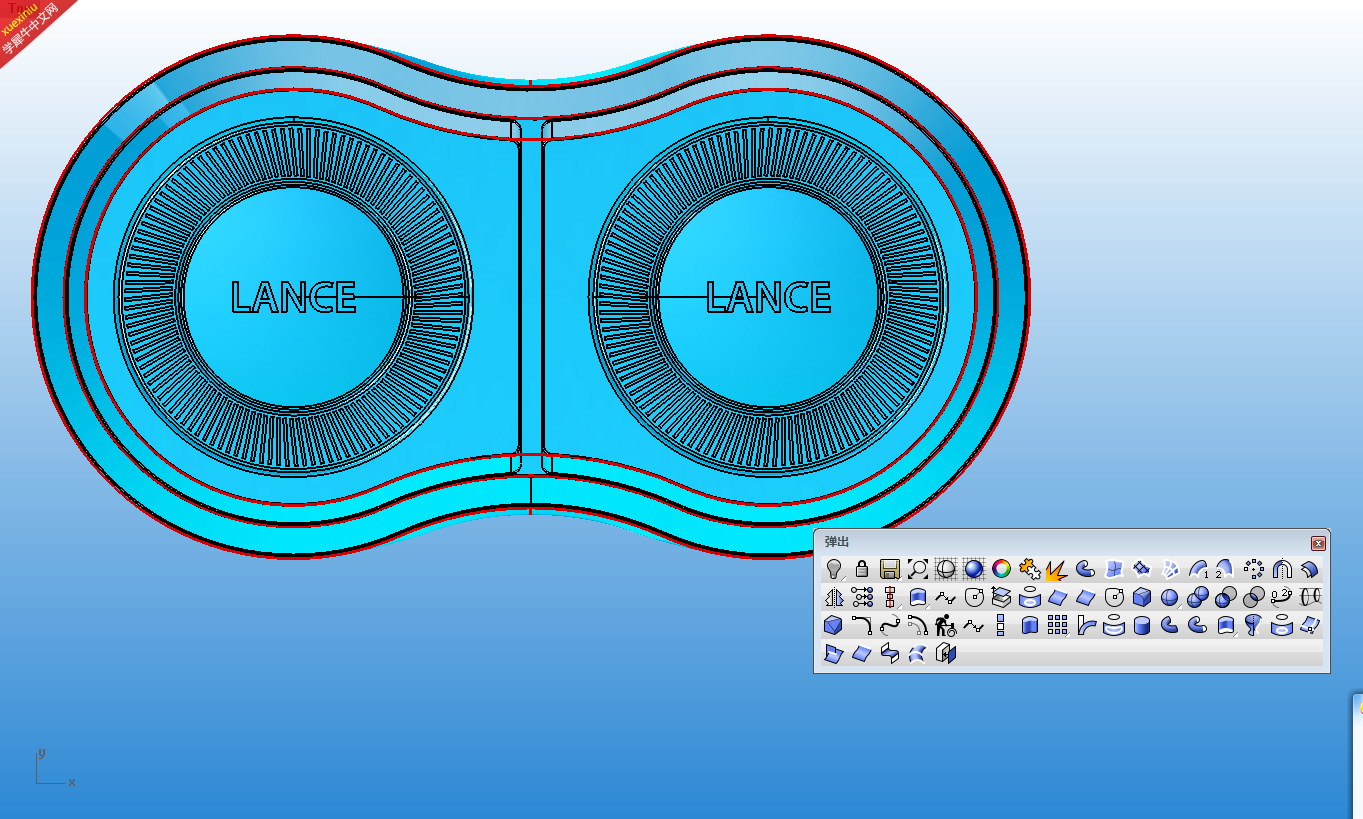

53.画出金属网状的侧面轮廓  旋转成面即可 _Revolve

54.对好位置 镜像哦

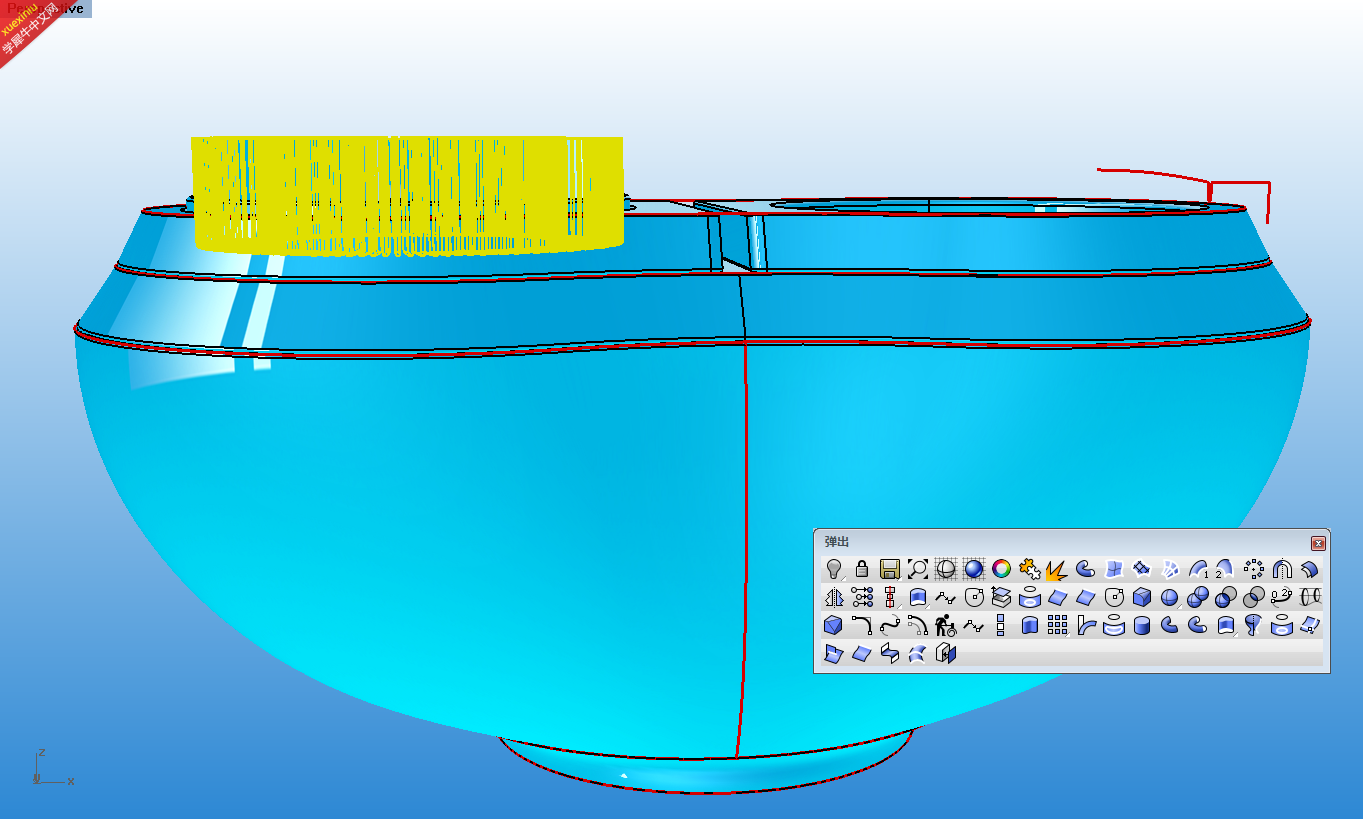

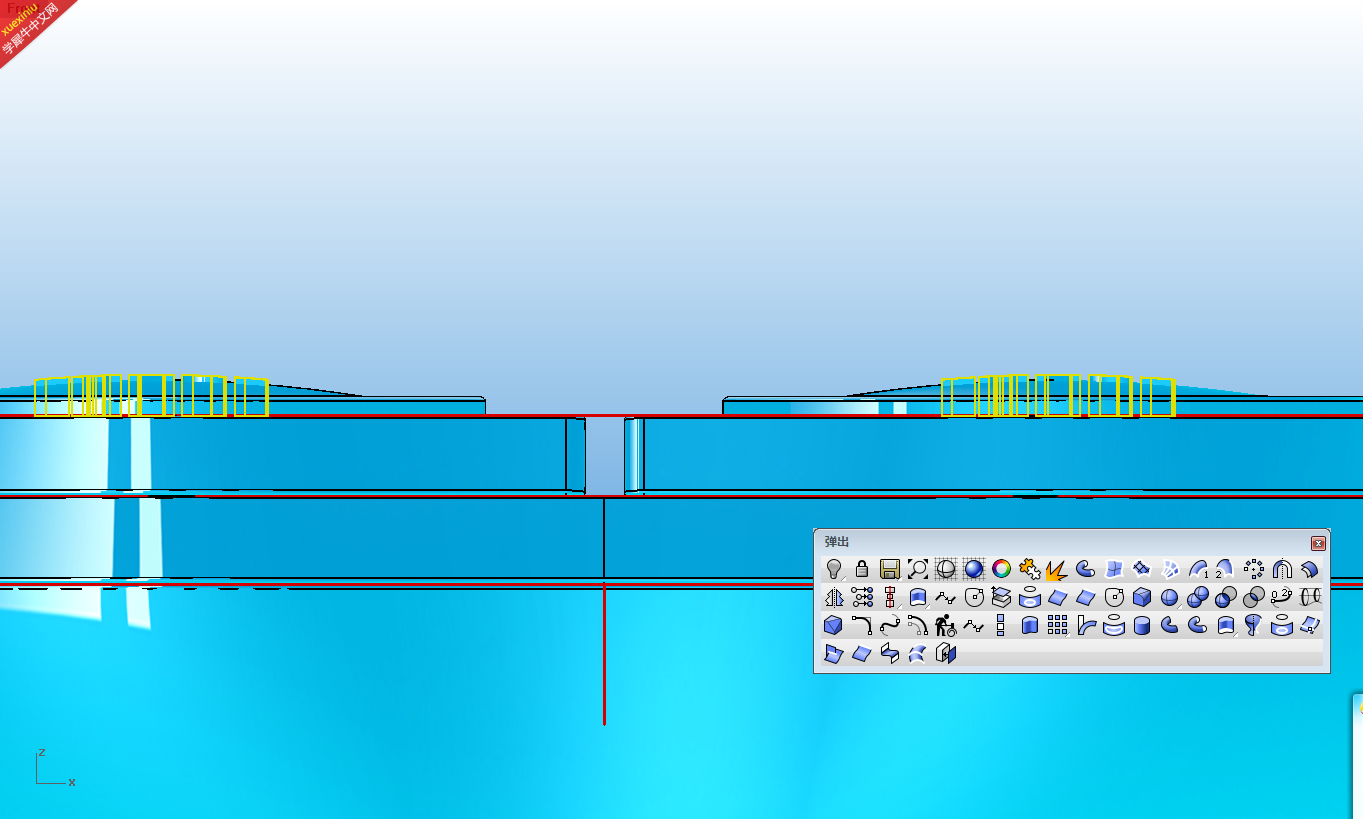

55.右边的文字要镜像两次才能准确 或者 直接从左边平移复制一个  拖动之后按alt键

56.复制下网状的部分 待会和字体做个交集。、

57.只剩下有弧面的字体了。

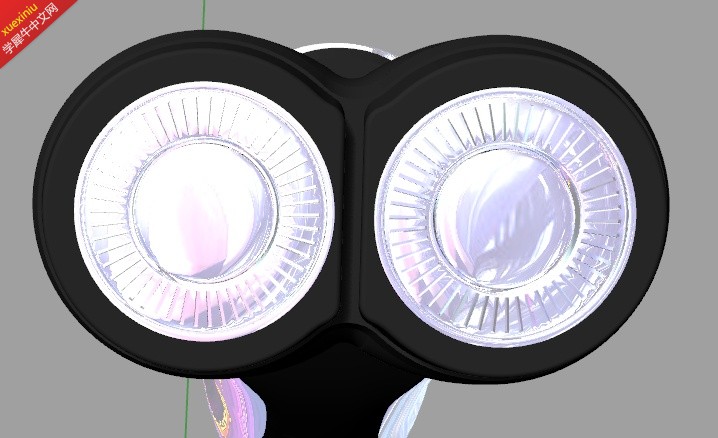

58.粘贴出网状的物体  把字体网上调  不要太多  渲染能看出来就好。,

59.这个效果。、

60.M扑捉移动 对好位置

61.适当的缩放下 。用三轴缩放!!!

62.最后就是这样

END
搞定!!!!!!!!!!!

附上三视图

暂时就这样吧  有不懂的可以截图留言问哦  交作业奖励大洋哈!!!;P[s:189]
