因为很多人问我这个2014世界杯足球是怎么建模的步骤不是很复杂，所以实现我的诺言，给大家做一个小教程。
首先观察这个足球，它仅仅用了6张一样的表皮就拼成了球体，所以必然就想到了TSpline里的“四边面球体”，其实大部分这样的球体模型都可以用TS这个工具来实现，所以本教程关键一步是要先安装TSpline。
接下来就开始我们的建模过程：

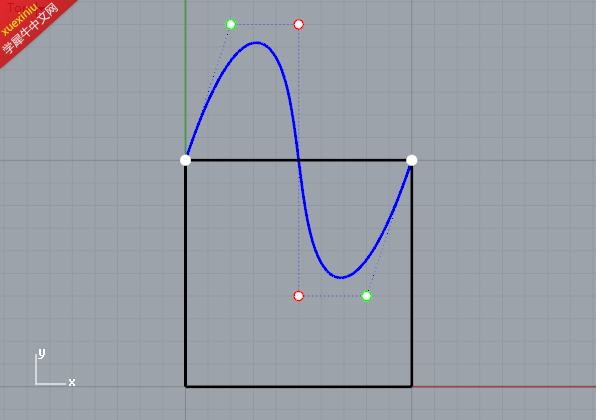

1、创建一个10×10的矩形，并以其中一条边做一条中心对称的3阶曲线，注意看曲线的控制点是中心对称的。
2、打开犀牛的“记录历史工具”。

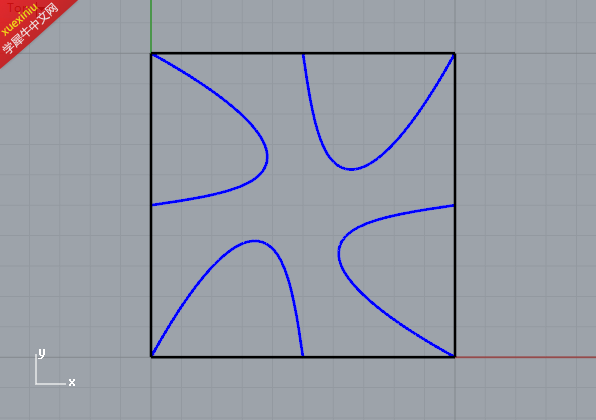

3、以矩形中心“环形阵列”4条曲线。
4、修改阵列前的曲线控制点，使四条曲线处于一个比较合理的位置，变换过程中同样要保证曲线控制点是中心对称的。
5、修剪掉矩形边界外的曲线。
6、接下来我们使用TS的“四边面球体”工具创建一个半径为10的球体，并将TS模型转化成多重曲面炸开。
7、使用"曲面流动"工具，将之前做好的曲线流动到球体的一个面上。
8、使用“旋转”、“环形阵列”或者继续用“曲面流动”，其他5个面也放好相同的曲线。
9、删掉多余的部分，留下足球的其中一个表皮形状，并用犀牛的"球体"工具重新创建一个半径为10的标准球体，注意球体的接缝边界线要放到一侧不要与表皮形状相交。
10、使用“修剪”工具，即可剪出一个表皮。

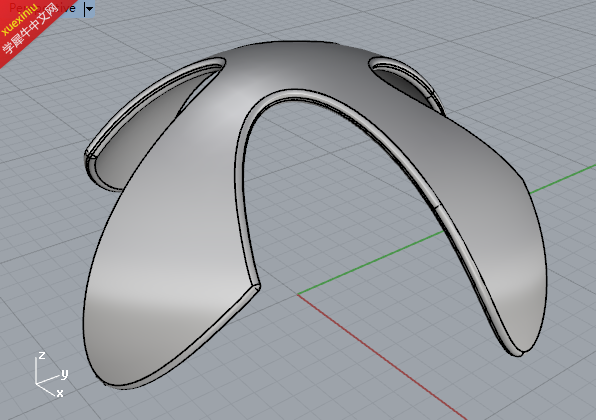

11、将这个表皮向外偏移0.5成实体，再选择所有边界倒角0.2，即可得到一个有厚度的足球实际表皮。
12、同样通过环形阵列或者旋转，就可以得到最终的世界杯足球模型了。
除了这些，足球上还有一些别的纹路同样可以通过这个方法来实现，具体效果怎样，网友们自我挖掘吧！
对了，其实不用TS也能做的，提示一下，将正方体的棱边拉回到球面上就能得到一个类似TS的四边面的边线了，不过不能用曲面流动了，需要在一条边上做一波浪线，然后拉回到球体，接下来步骤就差不多一样了。仁者见仁智者见智，TS这个工具生成的四边面球体的是有很多好处。
|
做一个正方形 并在上面画上图案
做正方形的外接圆 用球体：直径 的那个工具
把图案和正方形投影上去 要用 拉回曲线 那个工具
然后后面的就全部一样了
