砖墙干扰表皮，求建模思路

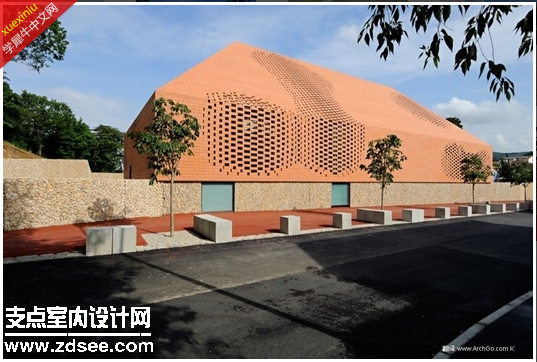

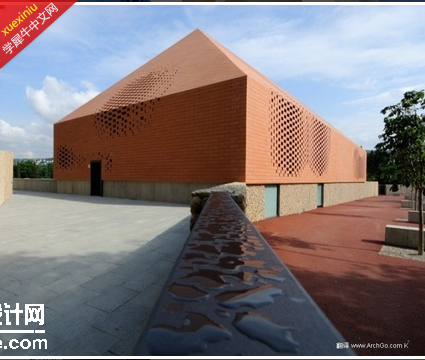

其他学习网站上看到的，求干扰建模思路。。。

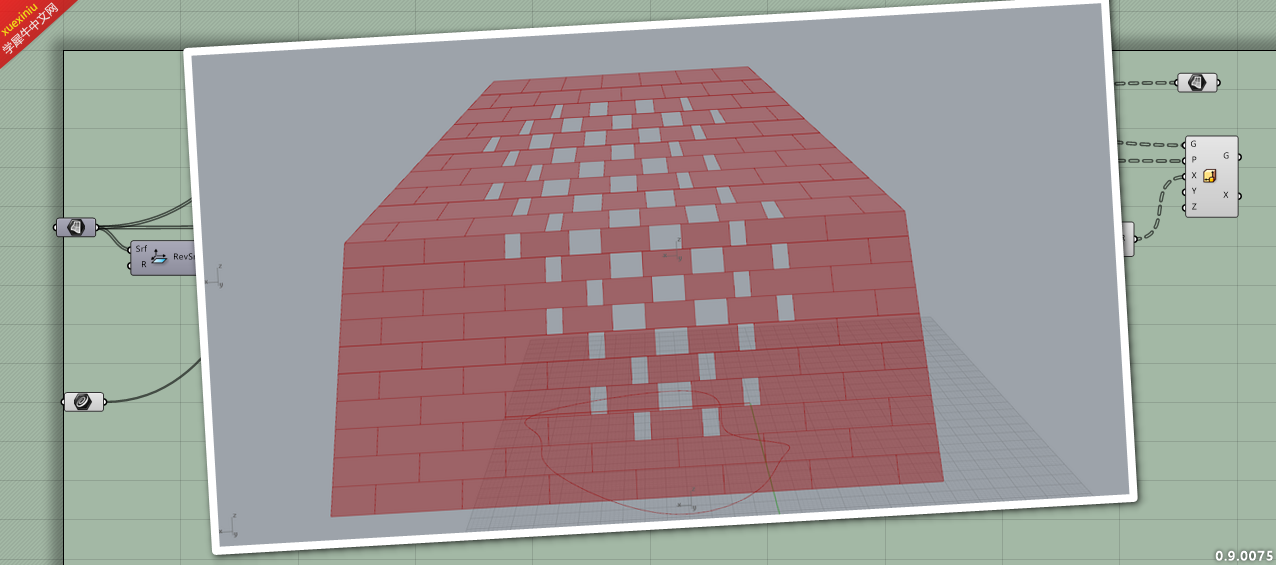

未知 · | 发表于 2014-7-20 08:52:17

本帖最后由未知于 2014-7-20 09:06 编辑

attach://162938.gh

雨幻枫 · | 发表于 2014-7-20 21:42:20

谢谢您！厉害，但我照着试了下效果没出来，所以麻烦发一下犀牛的文件和GH原文件可以吗？

包崽饭 · | 发表于 2014-7-21 23:02:35

看到很多类似的砖墙，不知能不能建出来~

包崽饭 · | 发表于 2014-7-21 23:03:01

看到很多类似的砖墙，不知能不能建出来~

aixinkuaiche · | 发表于 2014-7-22 01:26:34

楼主我做砖墙做了很久了，看你的这个比较简单，没有太多的变化，告诉你一个方法，可以调出自己喜欢的形态。还是用lunchbox里的砖图案，在犀牛里而不是grasshopper重建曲面多些点数，然后把曲面控制点打开，调节某些控制点的左右方向，你会发现变化的砖的形态就出来了。

aixinkuaiche · | 发表于 2014-7-22 01:27:32

那个曲面是附着的那个曲面。就是砖的运算器附着的那个曲面

a1987z · | 发表于 2014-7-22 10:50:31

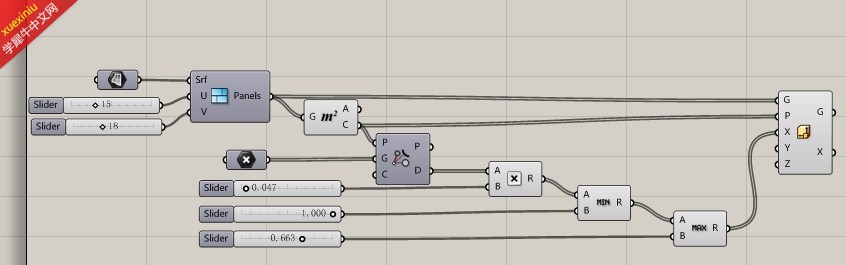

[s:190感觉就是点干扰。自己做了下。要实际效果还要慢慢调整吧。

雨幻枫 · | 发表于 2014-7-22 12:17:42

aixinkuaiche 发表于 2014-7-22 01:26
楼主我做砖墙做了很久了，看你的这个比较简单，没有太多的变化，告诉你一个方法，可以调出自己喜欢的形态。 ...

我是学室内的，不会太多的犀牛，所以你说的我还是不懂，比较笨我。

雨幻枫 · | 发表于 2014-7-22 12:18:24

aixinkuaiche 发表于 2014-7-22 01:27
那个曲面是附着的那个曲面。就是砖的运算器附着的那个曲面

谢谢，你那边有没有做的图片？

雨幻枫 · | 发表于 2014-7-22 12:18:50

a1987z 发表于 2014-7-22 10:50
[s:190感觉就是点干扰。自己做了下。要实际效果还要慢慢调整吧。

已经很类似了，非常感谢！高手啊。

小轲 · | 发表于 2014-7-24 21:07:40

尝试了一把过瘾啊

tuwenduo · | 发表于 2014-7-27 18:01:37

a1987z 发表于 2014-7-22 10:50
[s:190感觉就是点干扰。自己做了下。要实际效果还要慢慢调整吧。

我觉得这个思路不对，因为这样做出来的每个砖块大小已经变了。而参考图里的每块砖是一样大的，只是间距不一样。

未知 · | 发表于 2014-7-27 23:19:11

雨幻枫发表于 2014-7-20 21:42
谢谢您！厉害，但我照着试了下效果没出来，所以麻烦发一下犀牛的文件和GH原文件可以吗？ ...

刚看到你问的　下载地址一直已经给了　就是上面那个网址　这样可能比较方便三维空间　定位点　（直接通过平面线控制）　其实就是一个这样的思路　后续还有好多可以根据自己想要的来改　　
同样　自来我们是同行　我也是室内方面的

Dennis.O · | 发表于 2014-7-28 17:32:59

aixinkuaiche 发表于 2014-7-22 01:26
楼主我做砖墙做了很久了，看你的这个比较简单，没有太多的变化，告诉你一个方法，可以调出自己喜欢的形态。 ...

怎么用lunchbox在犀牛里重建曲面，刚接触GH求解，砖墙的参数化我非常感兴趣，有机会交流一下

雨幻枫 · | 发表于 2014-7-28 20:17:44

tuwenduo 发表于 2014-7-27 18:01
我觉得这个思路不对，因为这样做出来的每个砖块大小已经变了。而参考图里的每块砖是一样大的，只是间距不 ...

嗯，我也发现了，但就是这种错误的方法我也不会，呵呵，丢人了。

一切尽在不言中 · | 发表于 2014-7-31 12:00:16

好东西要收藏。。。。。。。

小山子 · | 发表于 2017-7-3 13:52:14

有研究出来吗？

王振伟 · | 发表于 2017-7-3 14:09:38

上面都错了，没仔细看图，每个单元的砖大小是一样的，所以，点干扰的参数应该是两个单元间的移动距离，区间是1单元到两单元之间
