T-Splines,Rhino初模，zbrush雕刻，Rhinocam出刀路，机器雕刻

T-Splines,Rhino初模，zbrush雕刻，Rhinocam出刀路，机器雕刻及3维打印

AlexWin 发表于 2017-4-7 20:21
大神，rhinocam有汉化版本吗？有教程吗？有锥度球头刀的设置吗？！

这个是我的启蒙贴，大神似乎已经离开这个论坛了，我帮他回复一下：

rhinocam 有教程，但似乎很少，可以搜索一下，我只看到2个，而且是英文版-视频/英文发音。如果你对rhino比较熟悉的话，看着英文版画面，基本上能自己琢磨出来，我也是请教大神，但没得到回复，自学的。教程似乎是只有教到3轴为止，4轴可以自学，有些技巧，我弄了大半年才搞定4轴锥度刀编程原理，包括用锥度刀刻浮雕-之前确实会经常出错，只能用球头刀，直刃铣刀，而且变刃径的很容易出现算不出--当然这是对复杂模型。我用2015学习版，rhino是5.现在最高似乎是2017版，我没敢装，怕出问题，因为我现在在做好几个rhinocam的加工文件。但2015学习版似乎很多高级刀具被锁掉。在cnc论坛很少有人会发rhinocam的贴，发了也很少有人会看或回复，是冷门。而且很多网友当时劝我回头是岸，别再rhinocam上浪费时间。但我自己因为非常依赖rhino，而且我需要精确的复合加工，这一点上，我认为rhinocam应该超过powermill--连PM似乎现在还会导入rhino处理投影线（我估计solidworkcam也是高精度，还有ug)，所以一直没放弃rhinocam.这次终于进了一步，使用锥度刀成功，所以我建议你，如果一定要用中文版，包括看教程，估计困难很大，除非和我一样，一定要用犀牛。4轴以上加工策略偏少，比较单一，优势似乎就是精度高，复合加工有优势。可以通吃犀牛格式文件和obj格式或混搭，不太会出错，所以可以把zb模型导入犀牛来精确加工，比如打火机外壳，内部掏空，用rhinocam能处理机械铣的高精度，有有精雕软件浮雕的艺术效果，所以非常强悍。
下面是刚刚成功编程在加工的4轴10°铣刀圆雕

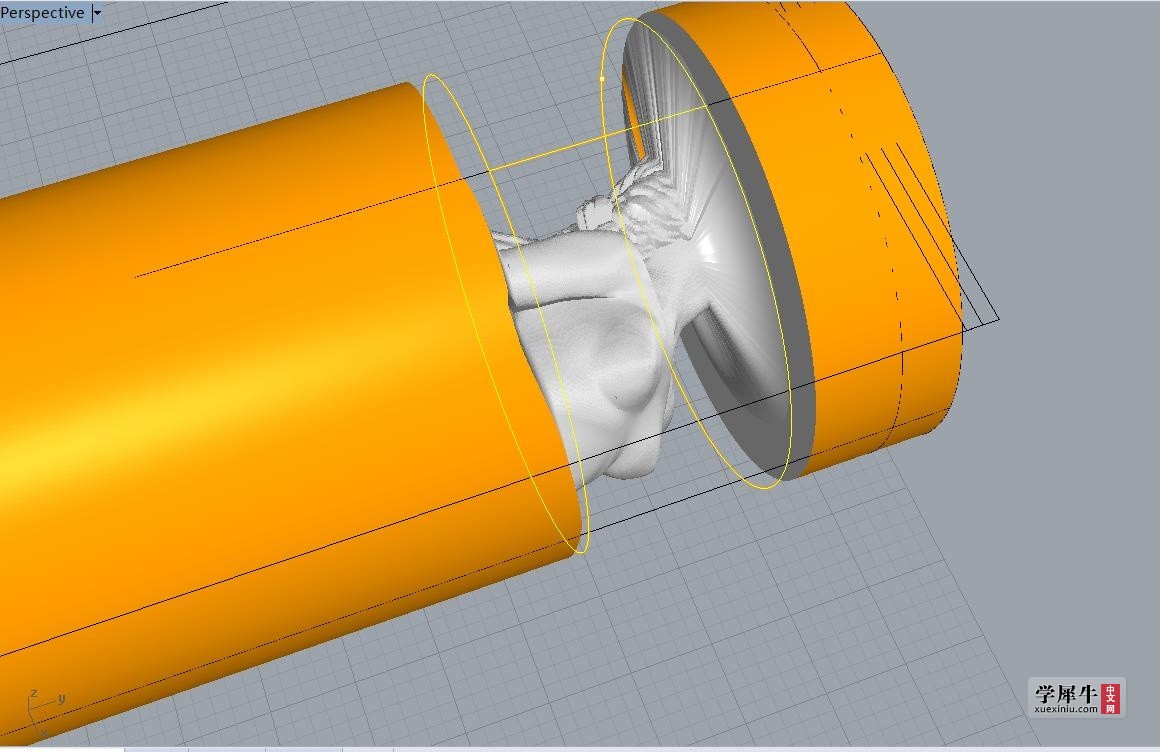

模拟刀路


计算刀路路径

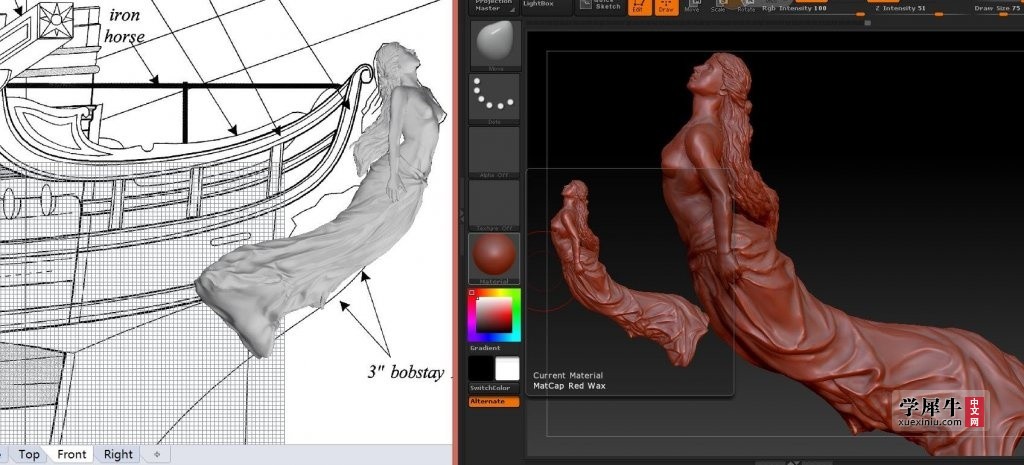

实际雕刻，给一位模友代工的艏像。

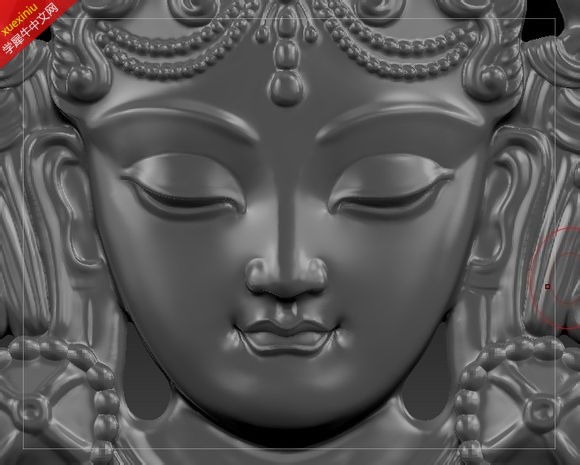

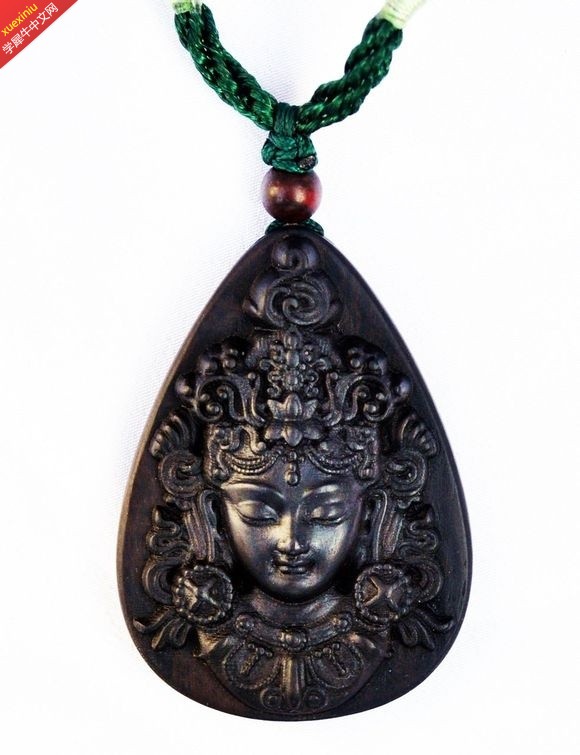

这是之前v型尖刀制作的浮雕，之前老出错，刚搞定，效果比球头刀或0.6mm铣刀好很多，锥度刀刀尖可选0.1mm-



因为这个需要装配，需要较高的精度或比例，有时候要装配到有尺寸要求的曲面或有折角的地方，所以我用犀牛来做复合加工

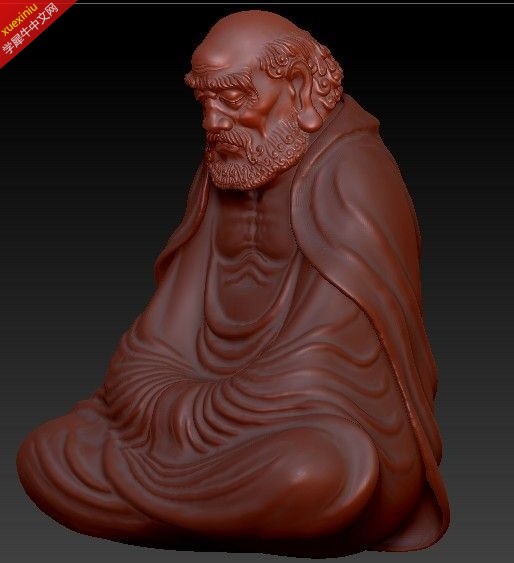

这个是zb设计稿

首先，赞一个！
楼主你好，想请教一下：1.按楼主流程，RHINOCAM可以直接识别obj格式模型，做成刀路图？就像Powermill一样，还是要在rhino里把zb里导过来的模型先转化格式才能做刀路图。
2。我还没实际接触过3d雕刻，所以还想问下，我朋友厂里有国产3轴雕刻机，他们只会用厂家带的一个加工软件（名不知），用北京精雕做刀路图导入加工软件直接可以雕，但是有客户自己用别的软件出的刀路在他的机器里不能识别刀路。所以想知道：rhinocam 出的刀路是通用的刀路？能用于国内雕刻机加工还是用专用的数控加工软件？
3.请问楼主，如果模型由2个或2个以上的solid,没合并，能做刀路？如果由几个面构成的未完全封闭的模型能出刀路？
谢谢

QQ_A48B53 发表于 2014-9-14 23:19
用T-Splines和Rhino做出大形，obj导入zbrush进行细部雕刻，然后导回rhino调节大小方向，用rhinocam做刀路编 ...

哇……楼主好厉害呀，我从事的是灯具行业，也会有浮雕的，画不出立体效果，你这画的用到哪些软件呀？

大赞！！

非常不错！:D

大赞！！

好赞的说
！

[s:189][s:189][s:189][s:189]

太强悍了！！！膜拜~~~

啊这么吊楼主是什么工作啊？？？

了不起。。。

分别用什么做的

不错啊    很用功的作品啊

用T-Splines和Rhino做出大形，obj导入zbrush进行细部雕刻，然后导回rhino调节大小方向，用rhinocam做刀路编程。操作机器，平面用3轴，圆雕用4轴机进行雕刻。后期还需要人工修整打磨上蜡出成品。

楼主让我开眼界了[s:188]

个人给你加个精~牛

给大神跪了

[s:189][s:178]

大赞~大赞~大赞~大赞~大赞~

不错    很用功的作品

楼主强大啊，zbrush雕刻的不错啊，从事什么工作，在哪工作呢？月薪过万了吧，，，，

相当不错，大神就是大神

大神，你是肿么做到的:'(膜拜啊

神啊 怎么做到的  犀牛能做出来？

好强大，应该是高高手了

太厉害了，这种复杂的细节，膜拜

厉害。

我靠，好强啊~~~~~~

想拜师啊[s:74]

膜拜楼主，

佩服像楼主一样精专精神

厉害[s:178]
