混血版超无畏舰~

发布于 2014-10-22 103 点赞 168 评论 24786 浏览

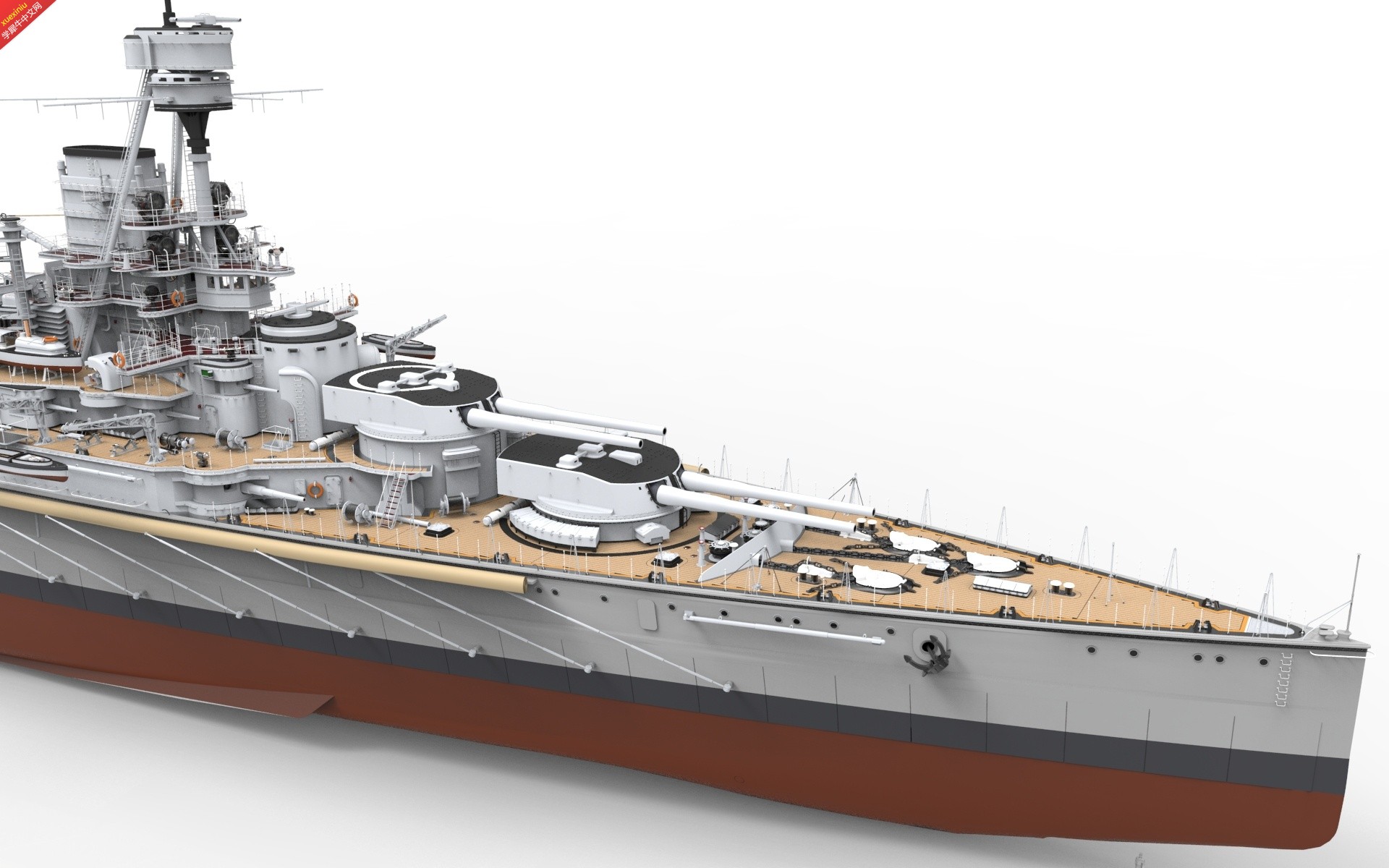

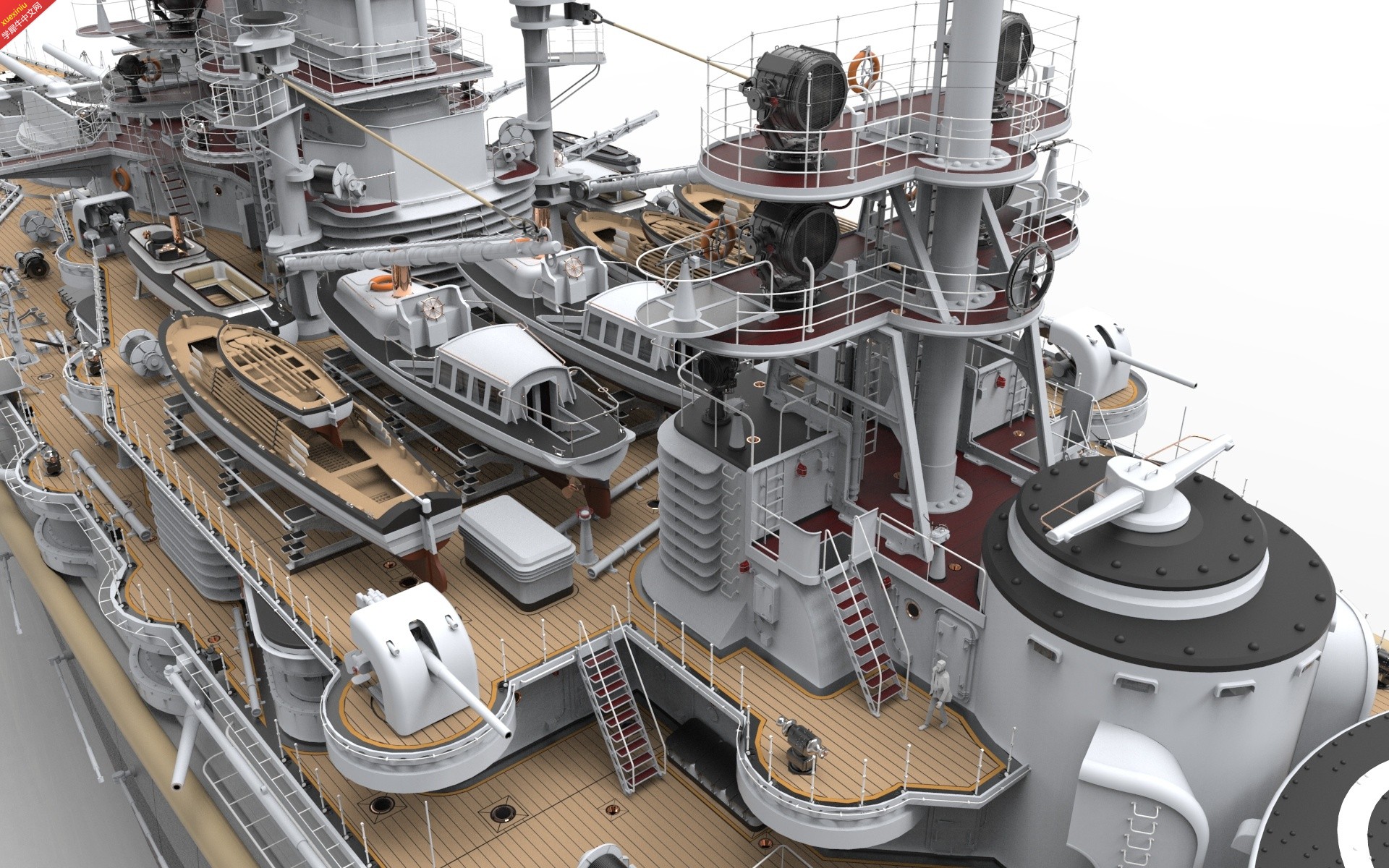

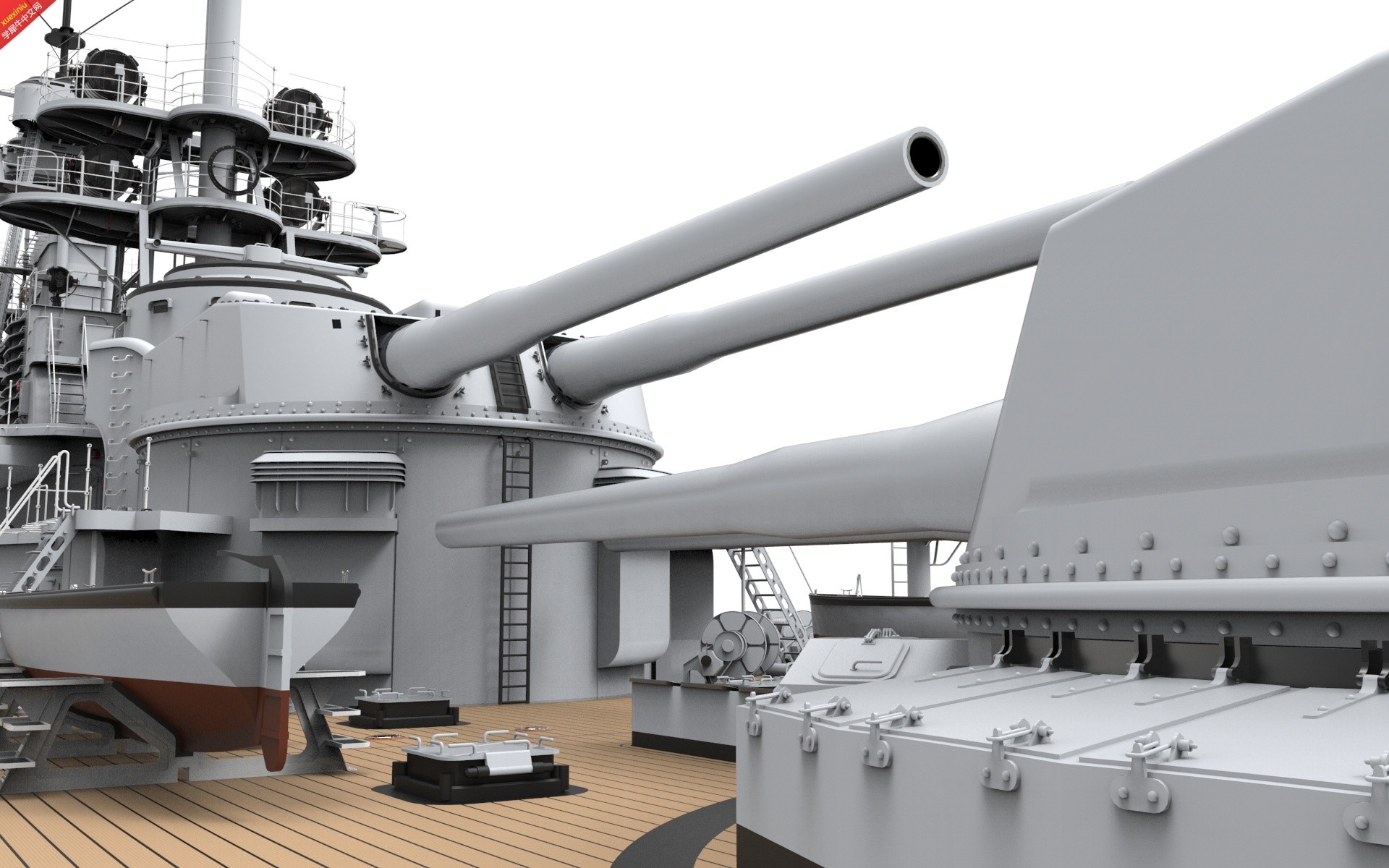

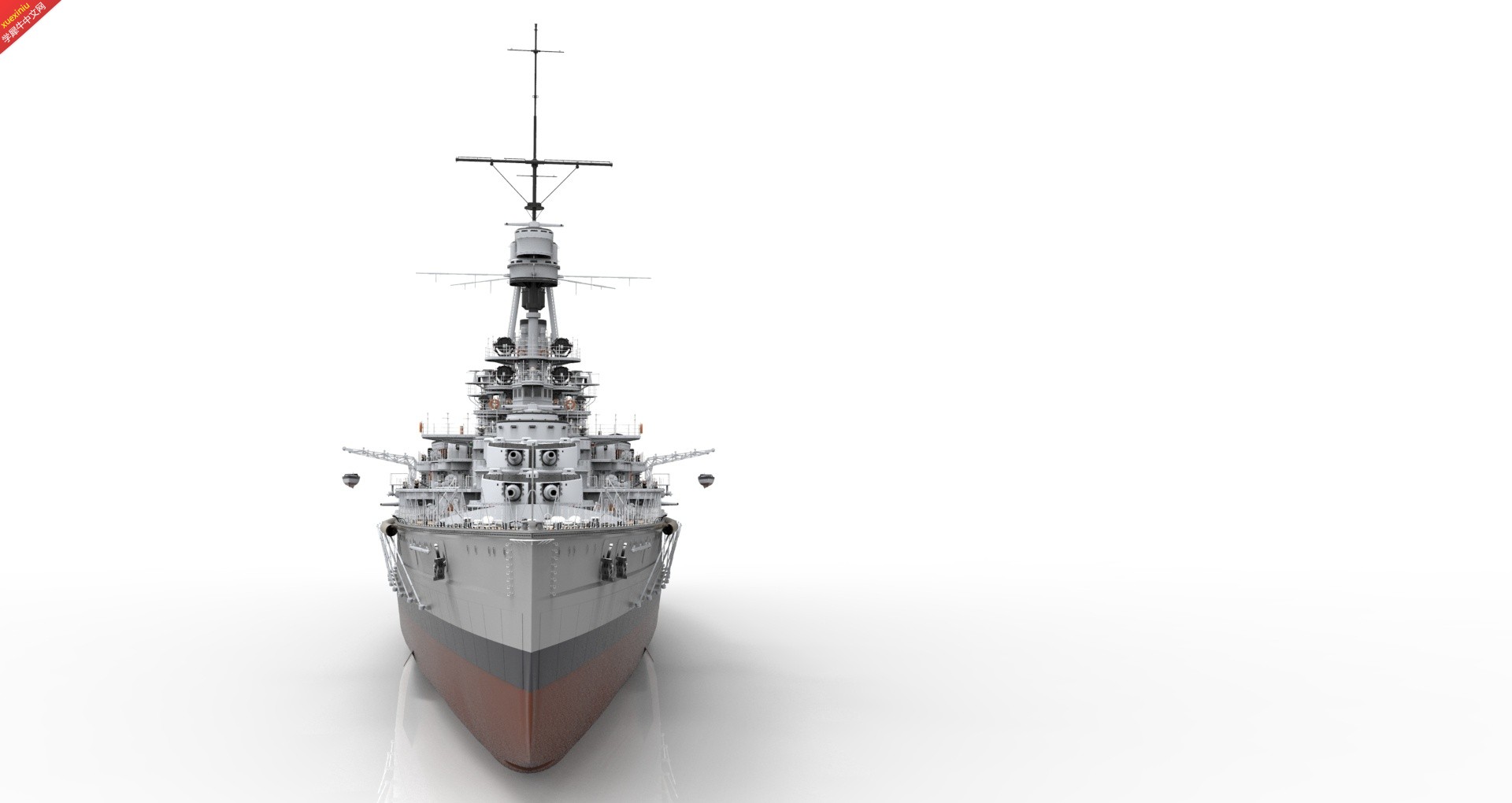

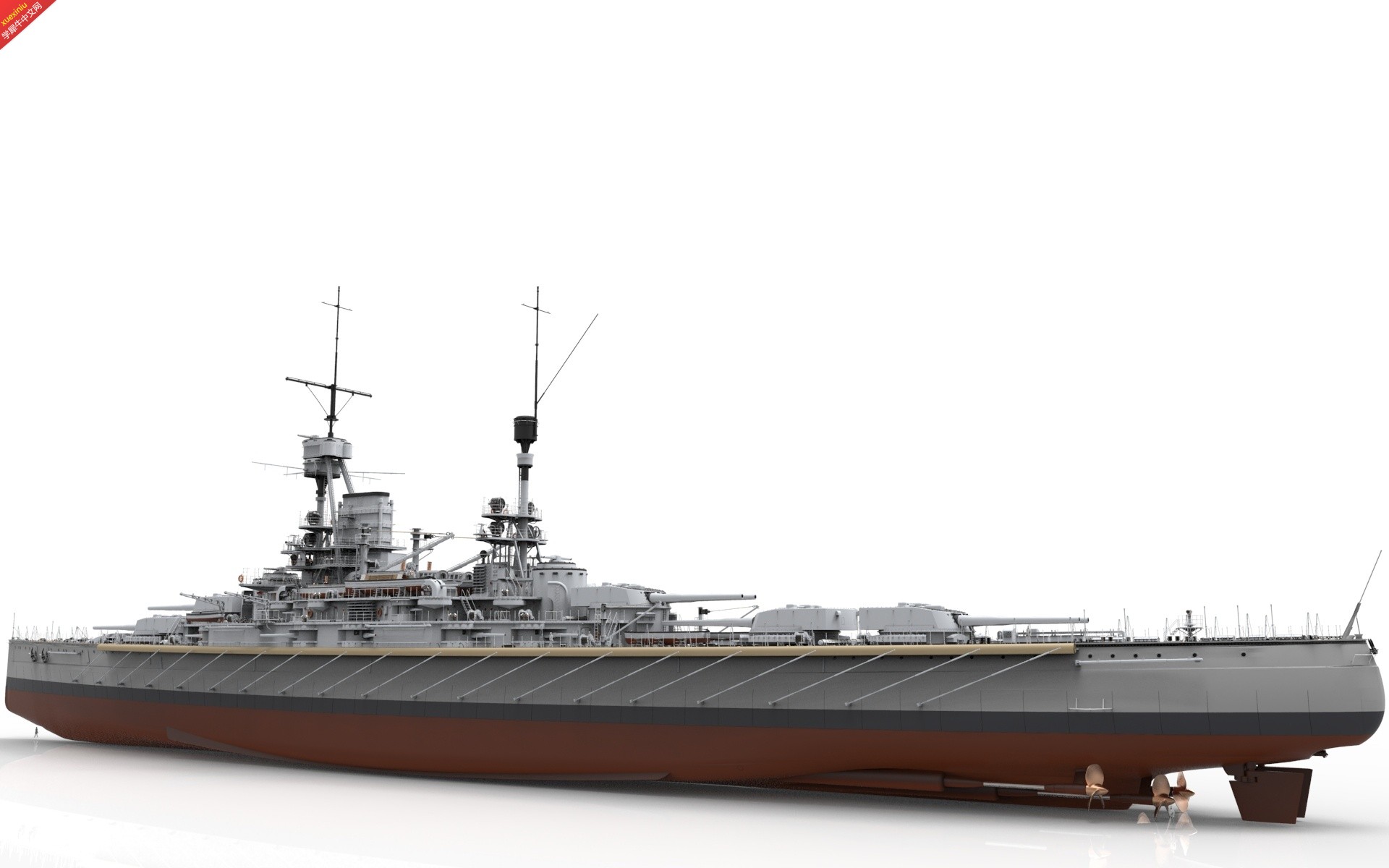

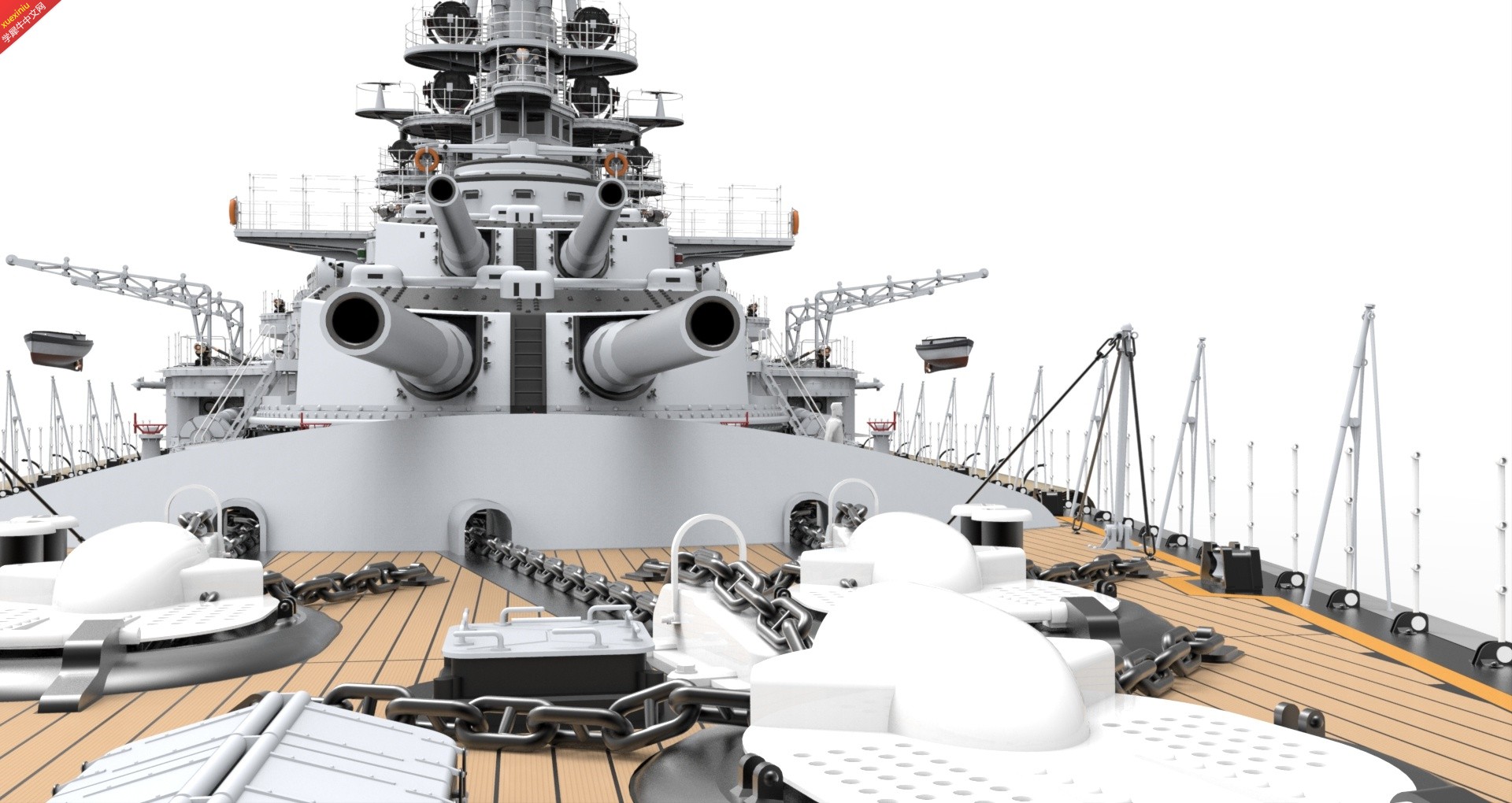

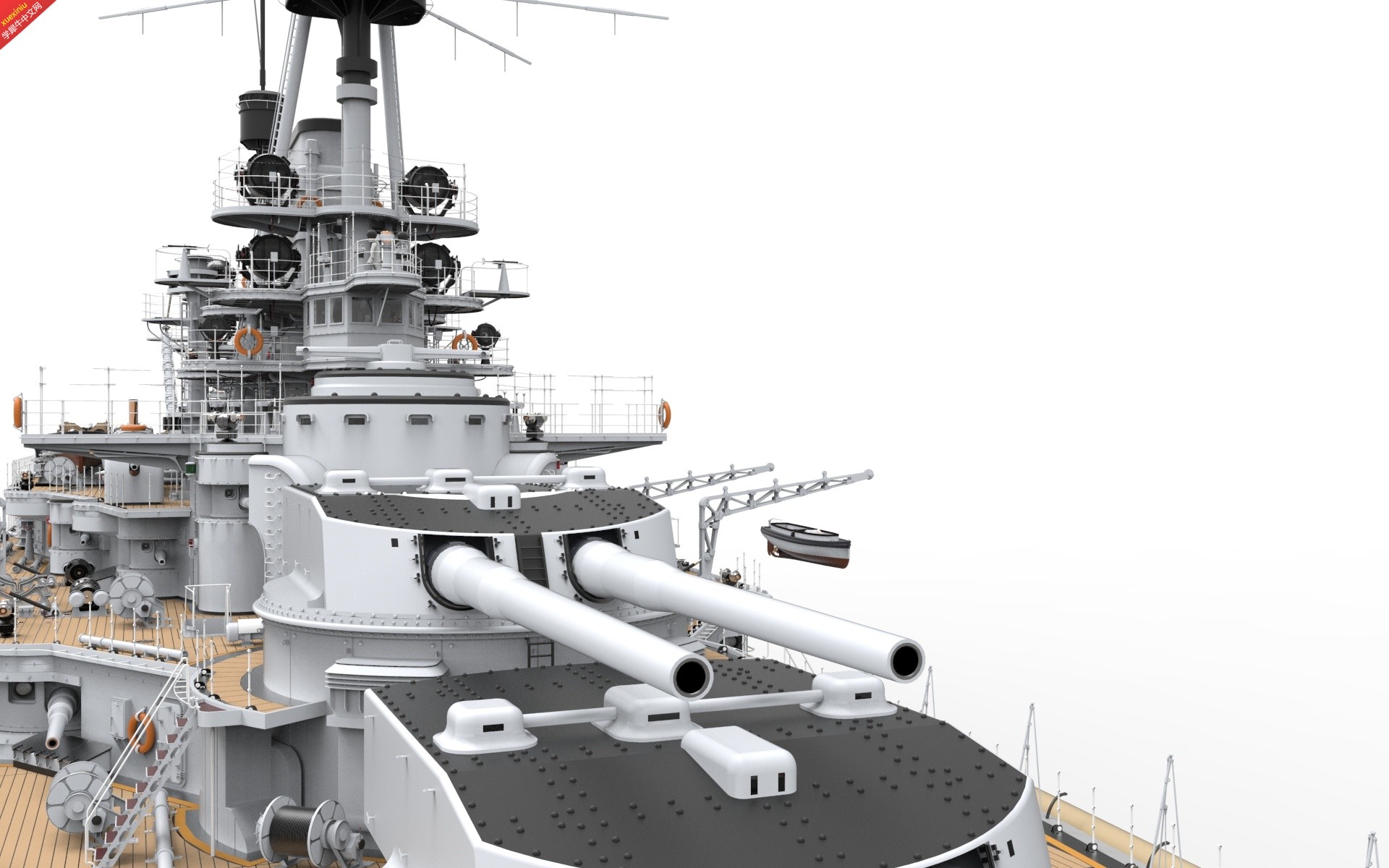

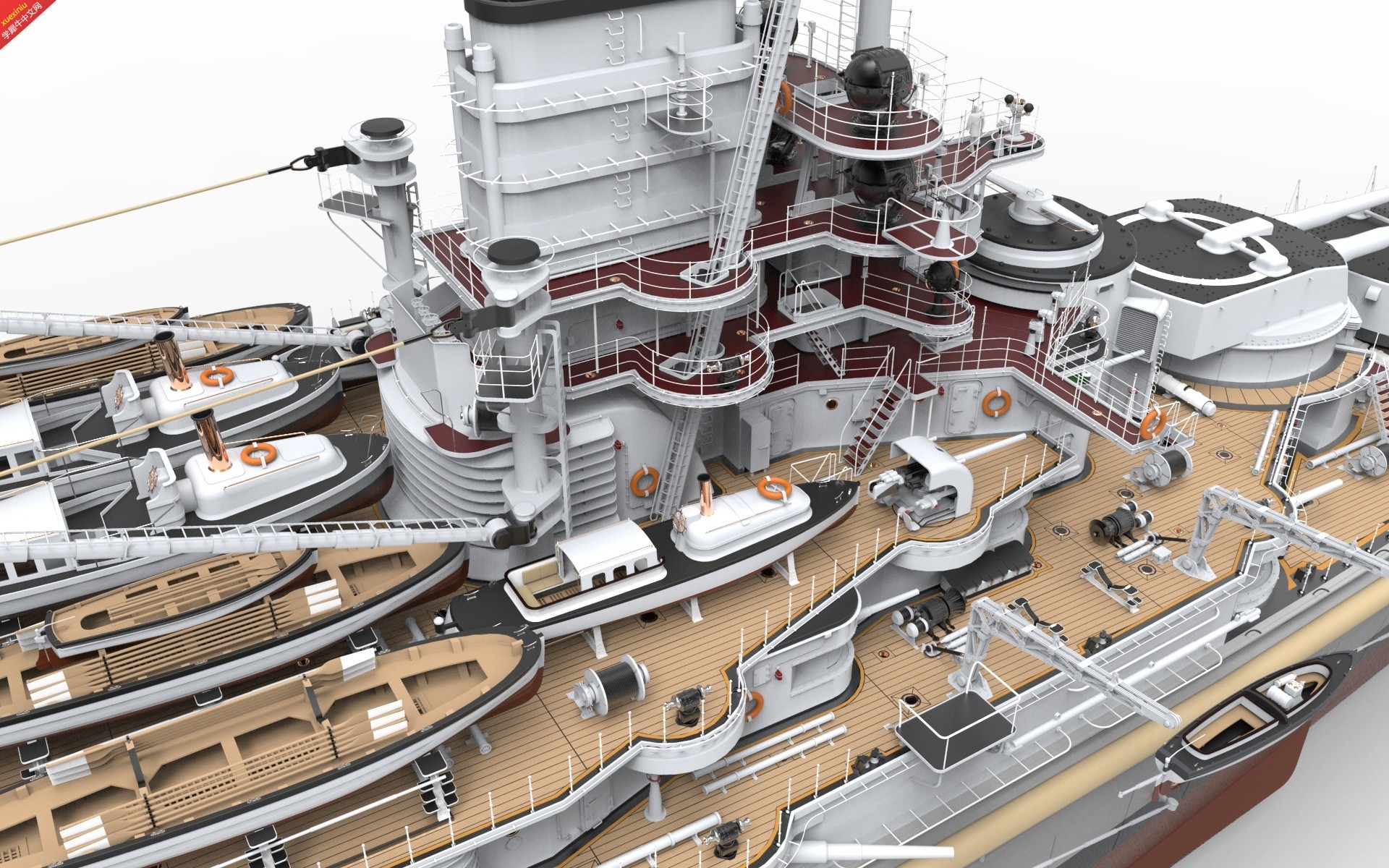

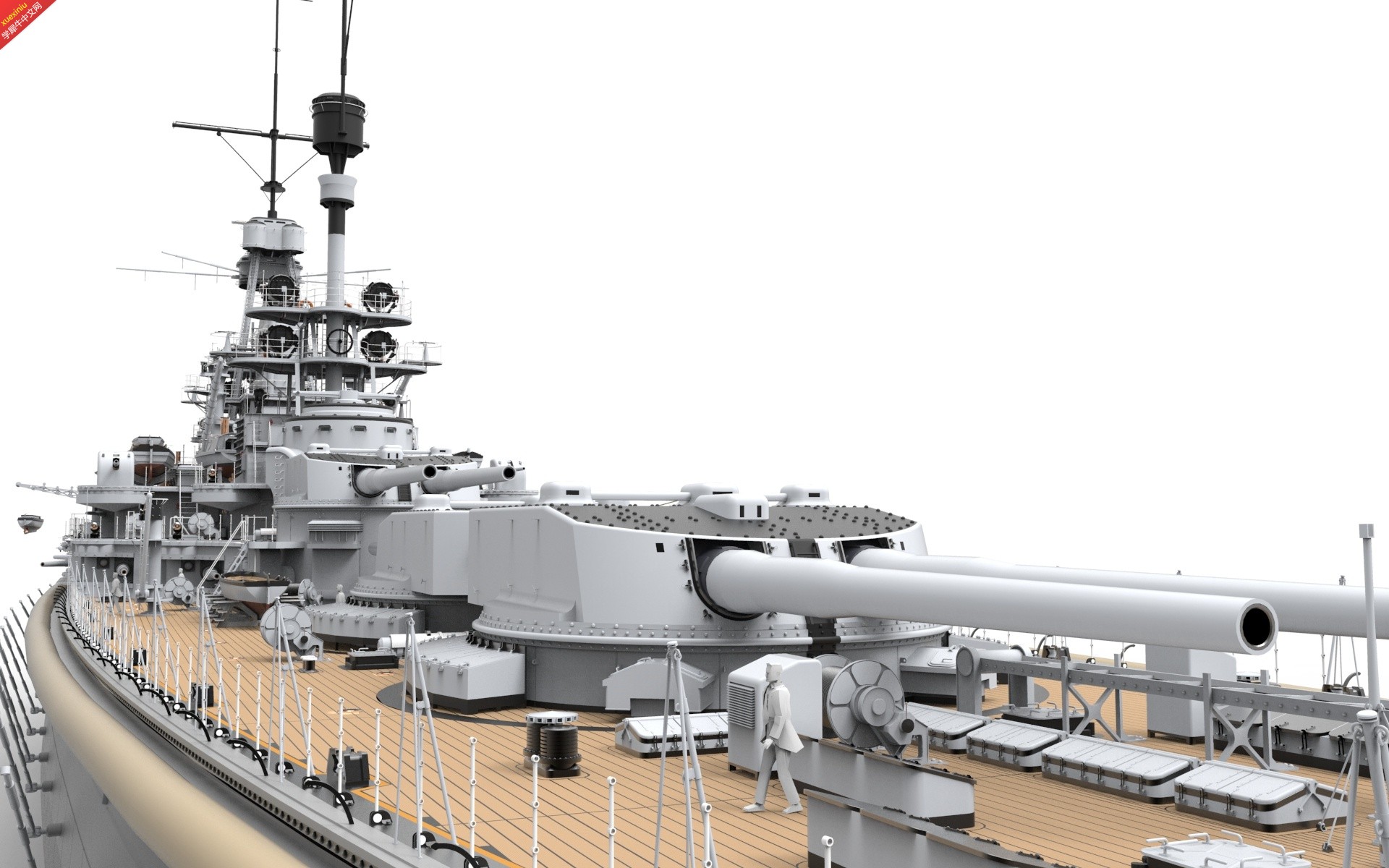

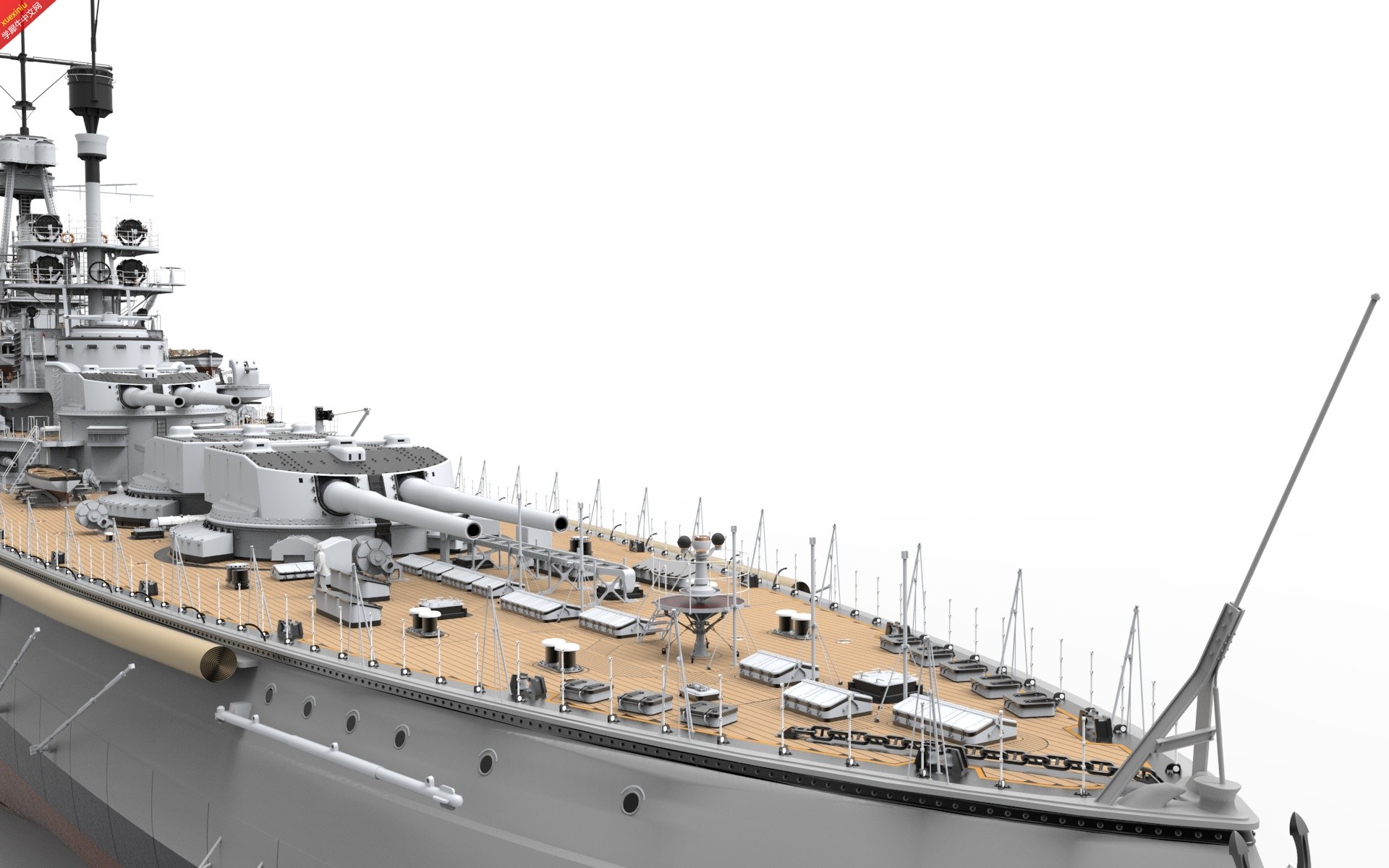

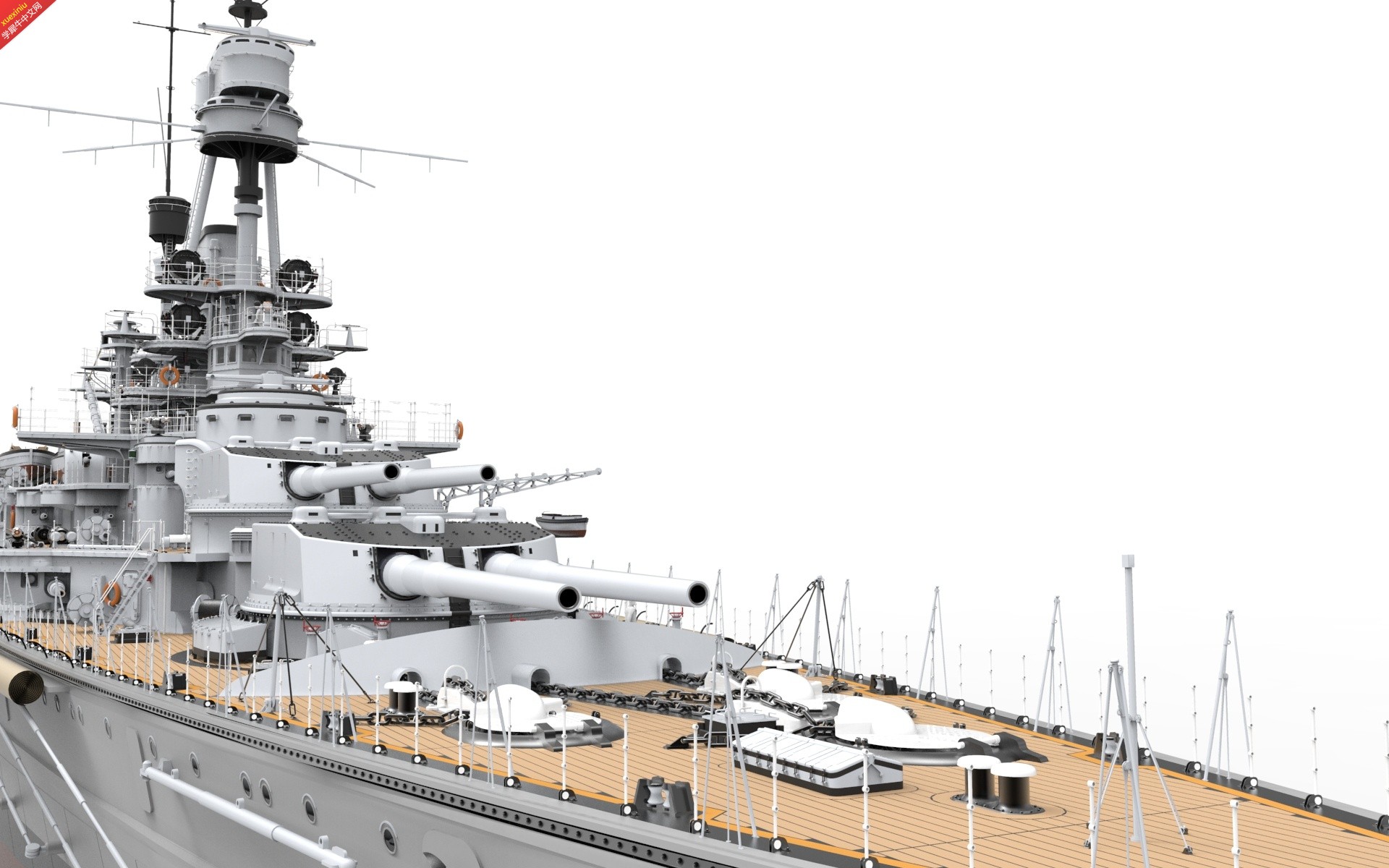

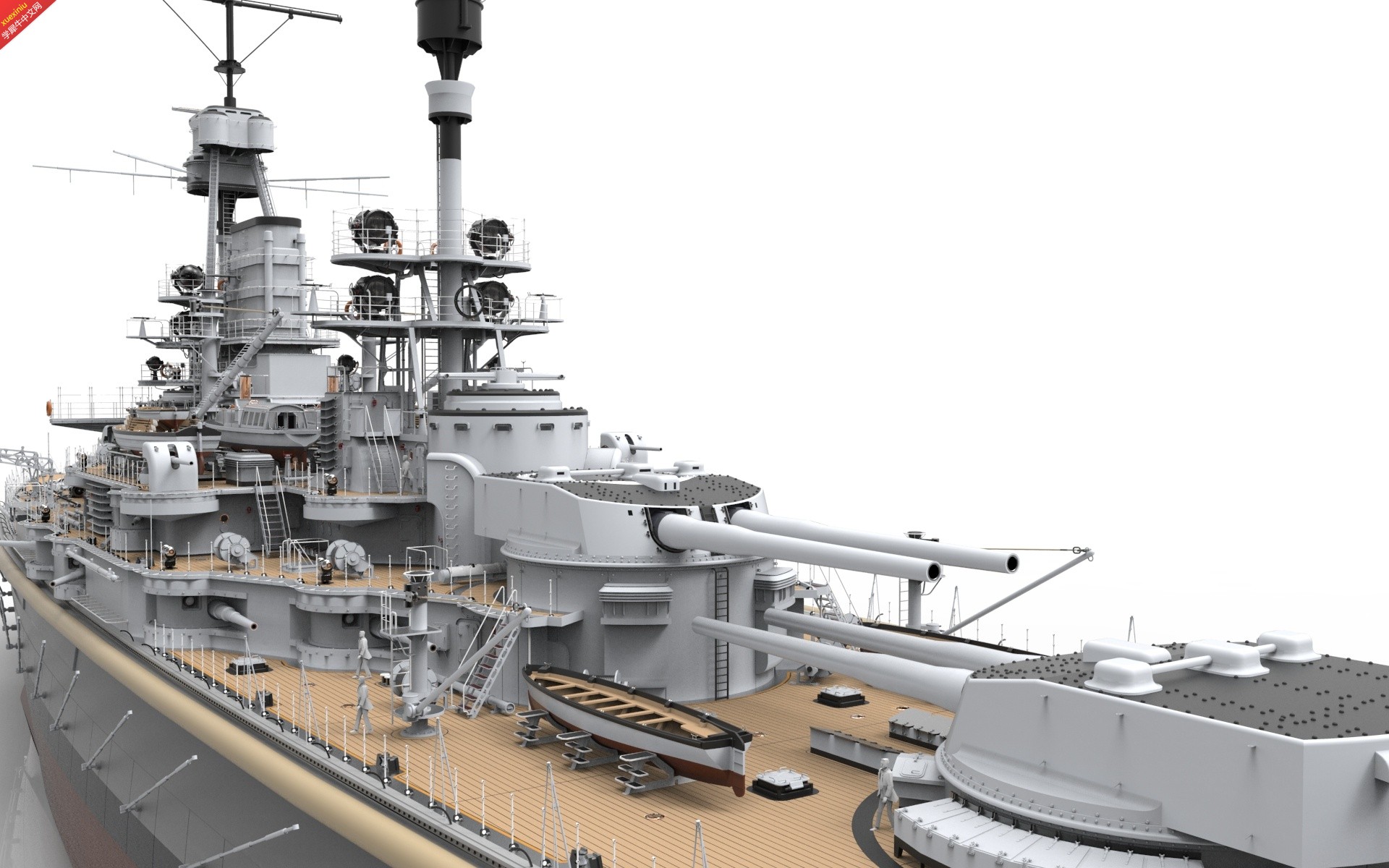

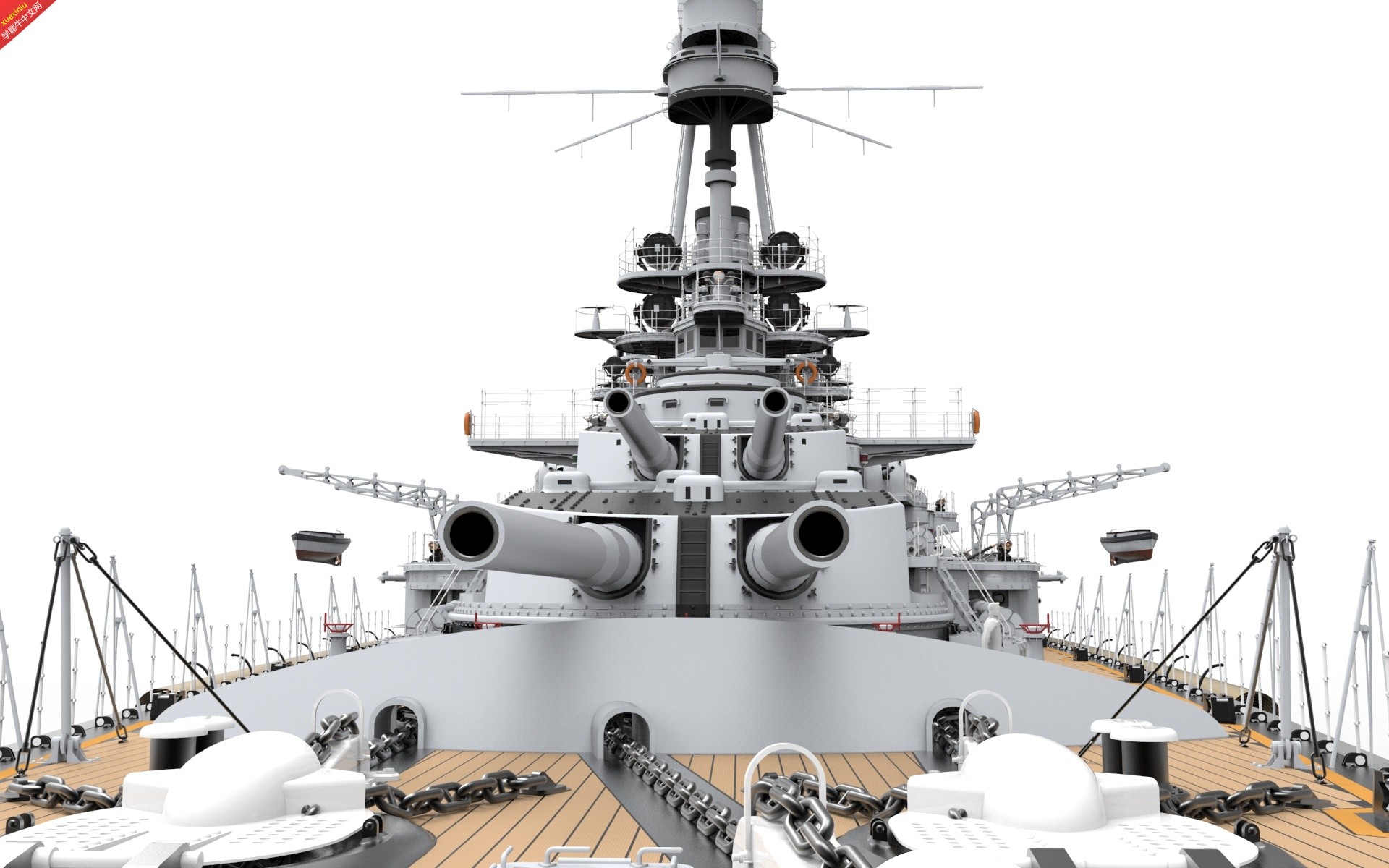

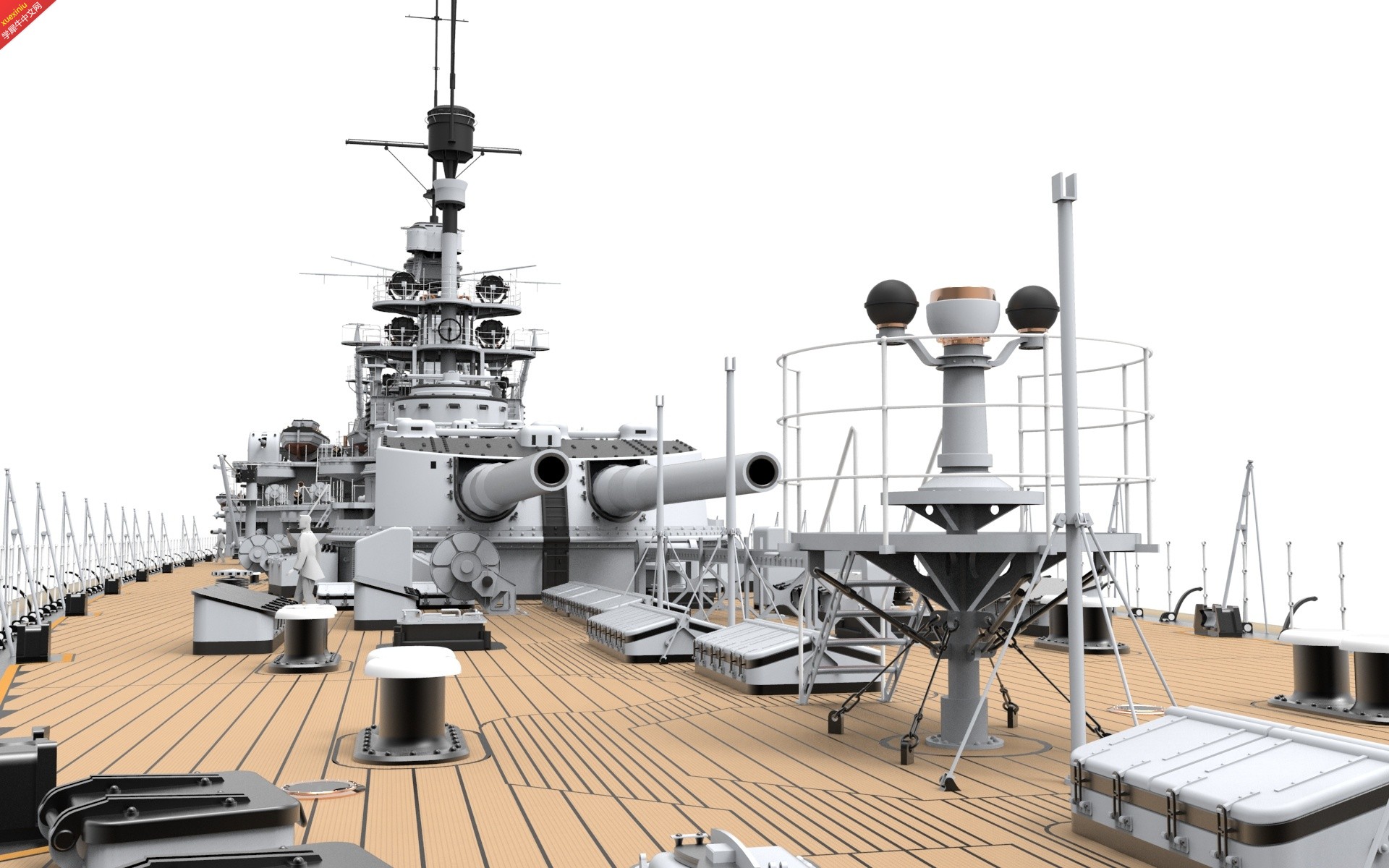

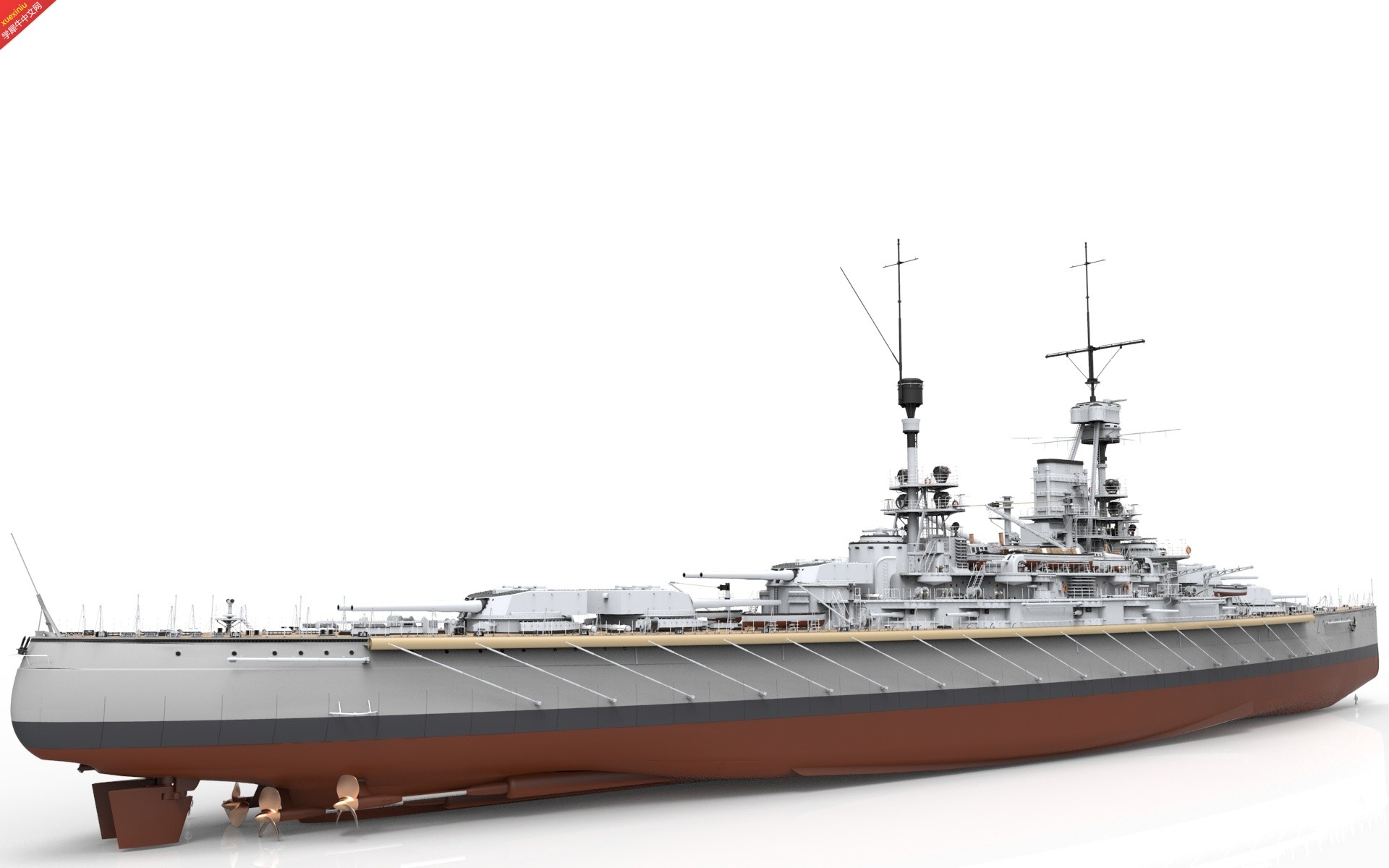

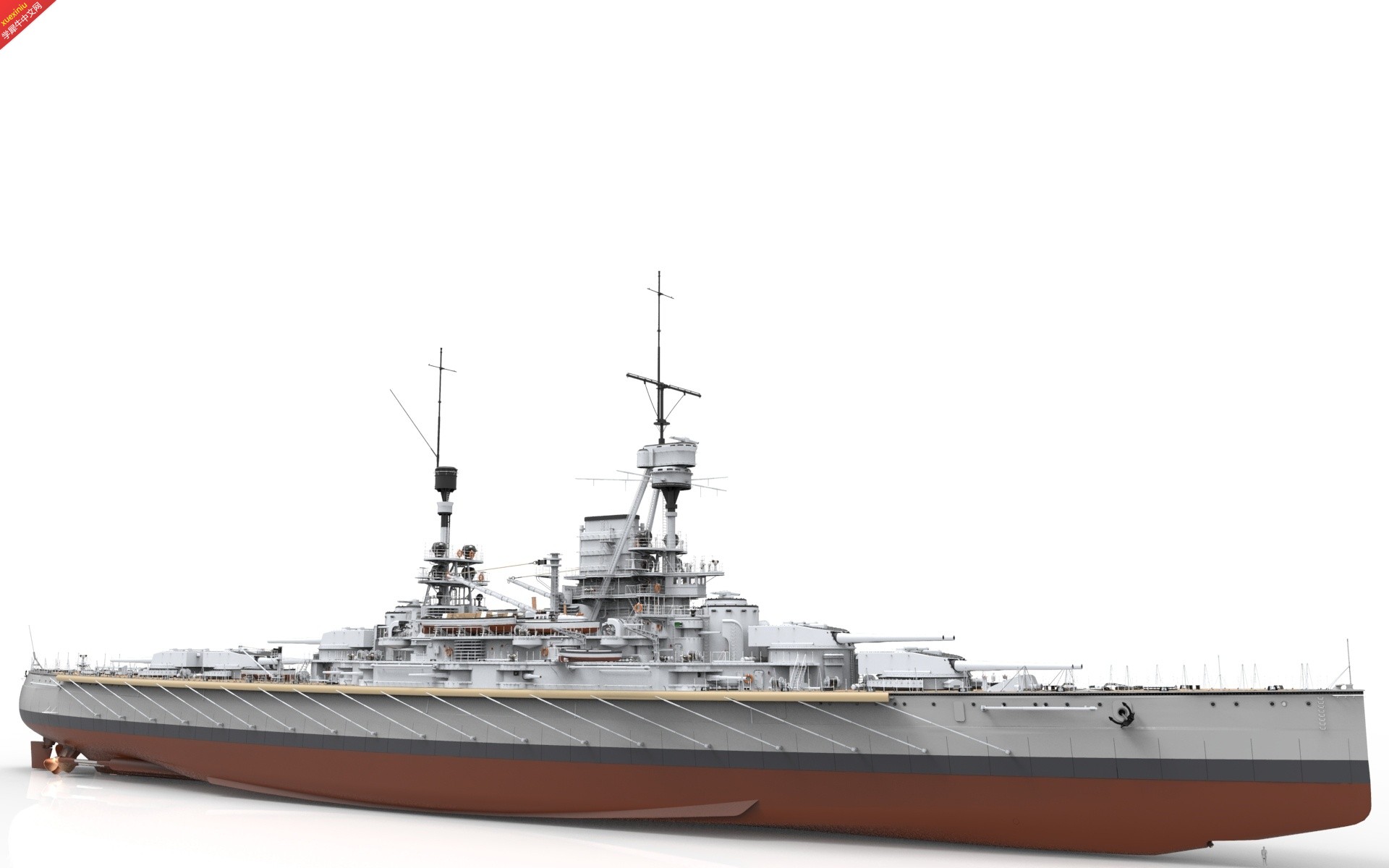

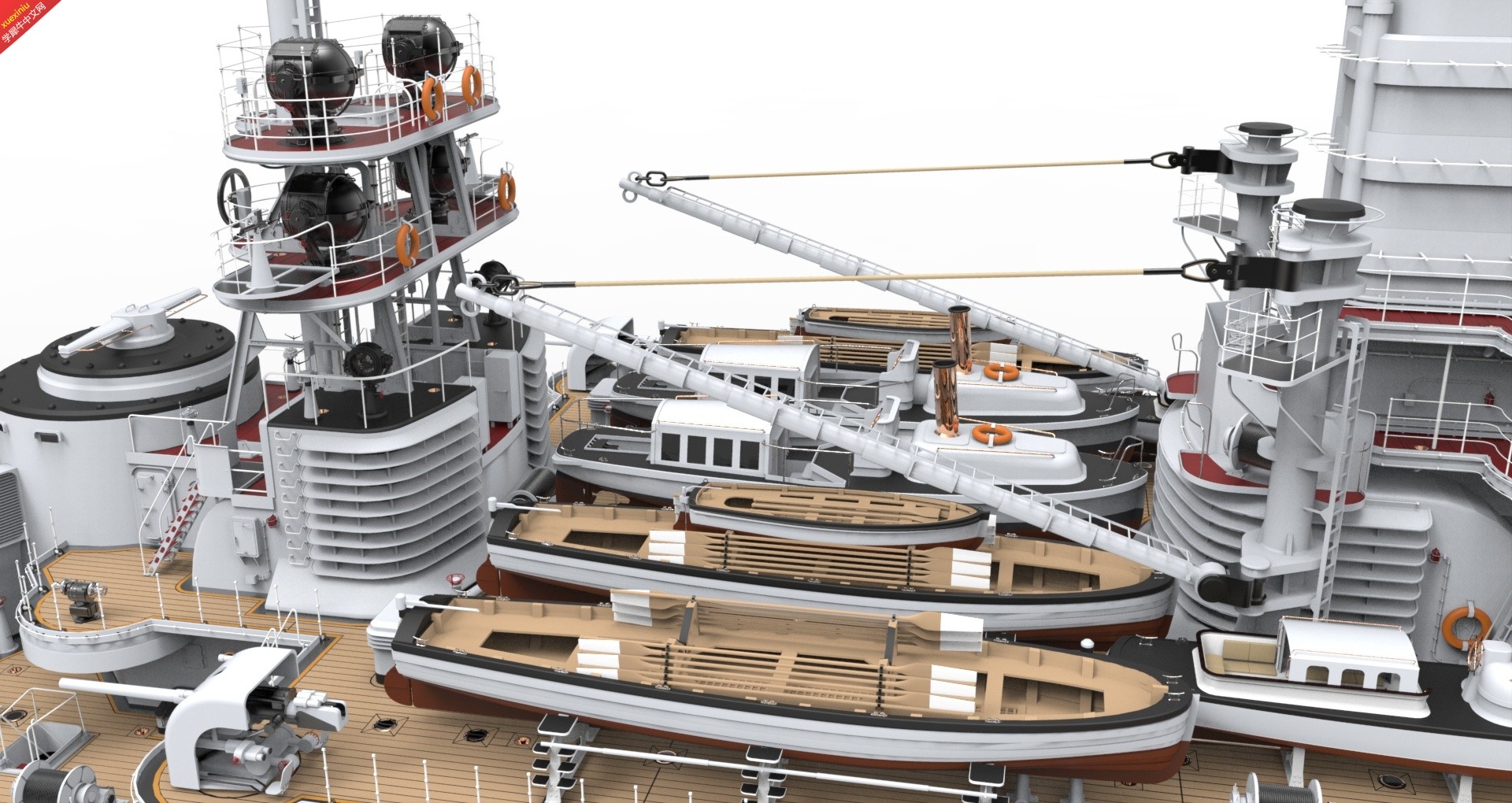

花了一段时间去做这艘船,全部加起来差不多三个月吧。本来是希望在德弗林格尔级的和约克代舰级的基础上升级出的战列巡洋舰,因为在凯撒级和国王级后,我逐步开始注意中轴线背负式炮塔战舰的设计。后来脑子不太好使就鬼使神差按照怀俄明级的炮塔布置的为其设计了5座380毫米双联装主炮塔。不过随之而来的质疑提醒了我一些可能的不足,在参考了各方的意见和具体研究了的二十世纪初船用动力系统后发现五座炮塔和附属设施所占用的体积确实会与动力系统空间发生相当的龌蹉。遂增加舰体的宽度并且重置吃水线使之达到正常战列舰的水准。这条船的设计与制造具体而言是针对上一条采薇级战列巡洋舰的诸多日积月累的不满而采取的改进,但继续增加了一些新的工艺河西街使之外观看上去更加具体和现实。不过仍有一些继承自采薇级的小的不足,比如说没能突出艏柱的外形,干舷高度擦边等等,下一条船再说吧~


























参与人数 18经验 +6 大洋 +129 收起 理由
szgntiger + 3 很给力!
wmyaijay + 3 很给力!
shuangquan79 + 10 赞一个!
zhouliulin001 + 10 很给力!
默存 + 3 很给力!
三维辅助设计 + 3 很给力!
林叔 + 5 很给力!
JASON1022 + 8 赞一个!
m4342105a + 3 神马都是浮云
sunlent + 10
chumkime + 6 + 10 很强大!
远山黛 + 10 细节碉堡了
手铅心 + 5 同桌你好--
乌龙 + 10 神马都是浮云
徐世勇 + 8 很给力!
惰性金属 + 10 我尼玛~
苏浪 + 8 很给力!
hill5188 + 10 模型非常精细,很给力!

查看全部评分

本作品版权归 Mschdeler 所有,原创作品 » 【禁止商业用途、禁止匿名转载】
转播
168 点击回复 103 点击点赞 26 点击收藏
淘帖 举报
使用道具
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

Mschdeler | 设计师 | 发表于 2016-2-6 13:44:58
晚风。 发表于 2016-1-19 17:39
楼主,您看我理解的对吗,为了预防因文件大,渲染的时候卡,您一个小部件一个小部件渲染的,然后倒入到最终 ...

文件大本身不会导致渲染卡,但是会导致打开犀牛主文件极慢,所以我会完全分开做,一艘这样的船,除了主体外通常还会有大概50种零件文件,由于无论处于哪个进度,完成后我都会把零件以对应的数量放入主文件的对应位置进行渲染做阶段存档;所以通常而言我会对主文件中的多种零件以及一部分关联的主文件部分做并集处理,组成一个可以被批量导入和导出的区块文件,这些区块文件再从主文件导出时都是跟随其在主文件中空间坐标,这样的话当我需要对其中一种零件或区块进行处理的时候我就会拷贝整个区块出来进行更新,同时我还可以看见一个局部的整体使接下来的工作不会过于突兀。我自己做的时候 一般视一小格为一米,所以放大一百倍我就不用打小数点了,同时还可以稍微加快计算速度。
渲染并不需要分开渲,导入和渲染速度的快慢完全只取决于你的模型被导入keyshot后由多曲面模型变为多边形模型的面数,我记得keyshot最大支持的面数是二百万个,超过了keyshot就会读不出来,所以出现这种情况的话一般就是把模型里一些无关紧要的部件删除或者将其网格化~
建造复杂的物体没什么特殊的方法,就是开始的时候得有全局观,知道整个东西大概是个什么情况,然后每一步都得很谨慎,了解任何一个变化的原因,不然错的时候没有发觉,后面发现了返工很痛苦~
0 回复

举报

晚风。 · 发表于 2016-2-13 14:41 点评

用的笔记本还是台式 把你的电脑型号发给我,我想买个电脑

晚风。 · 发表于 2016-2-13 14:38 点评

谢谢解答,受教了

晚风。 | 设计助理 | 发表于 2016-1-19 17:39:24
楼主,您看我理解的对吗,为了预防因文件大,渲染的时候卡,您一个小部件一个小部件渲染的,然后倒入到最终的一个主ks文件中,最终出图。还有一个问题,您在犀牛里做探照灯,为什么要放大100倍做然后在缩小,还有您是如何标识每个灯的位置,求大神简单指点两句,对于建模这种大型的物体,都有什么方法,可以让我们省不少事情,求大神分享心得,万分感谢
0 回复

举报

Mschdeler · 发表于 2016-2-6 13:44 点评

文件大本身不会导致渲染卡,但是会导致打开犀牛主文件极慢,所以我会完全分开做,一艘这样的船,除了主体外通常还会有大概50种零件文件,由于无论处于哪个进度,完成后我都会把零件以对应的数量放入主文件的对应位置

Mschdeler | 设计师 | 发表于 2014-11-13 03:41:07
追寻WALDEN 发表于 2014-11-11 22:18
跪拜大触!为什么选择犀牛来建这么大工程的模。。。不会偶尔出bug什么的吗?中途有没有遇到什么大问题?我 ...

只是觉得犀牛好用而已,因为自己是不画蓝图的,所以犀牛也方便中途修改,出Bug之类的不至于了,大问题,只要做模型的时候不要触碰犀牛里面的那些潜规则,就不会有了
0 回复

举报

Mschdeler | 设计师 | 发表于 2014-10-22 10:06:56
感觉发错地方了,该怎么删帖呢?
0 回复

举报

carrot · 发表于 2014-10-22 10:17 点评

不用删帖!!已经帮移动到作品区!! 感谢楼主分享如此精致的作品

carrot | 官方管理团队 | 发表于 2014-10-22 10:17:42
Mschdeler 发表于 2014-10-22 10:06
感觉发错地方了,该怎么删帖呢?

不用删帖!!已经帮移动到作品区!! 感谢楼主分享如此精致的作品
0 回复

举报

Mschdeler · 发表于 2014-10-22 10:19 点评

谢谢老师咯

Mschdeler | 设计师 | 发表于 2014-10-22 10:19:08
carrot 发表于 2014-10-22 10:17
不用删帖!!已经帮移动到作品区!! 感谢楼主分享如此精致的作品

谢谢老师咯
0 回复

举报

why5341363 | 实习生 | 发表于 2014-10-22 10:48:22
有志者,事竟成!有智者,事竟成!有致者,事竟成!
0 回复

举报

Mschdeler · 发表于 2014-10-22 10:56 点评

谢谢咯~

张起赠 | 设计助理 | 发表于 2014-10-22 10:49:06
楼主的介绍 大半看不多 怎么会这样[s:178]
0 回复

举报

Mschdeler · 发表于 2014-10-22 10:57 点评

可能是我的错吧,我写的完全是从一个海军粉的角度来写的,但很抱歉除此之外我也不知道怎么写了~

Mschdeler | 设计师 | 发表于 2014-10-22 10:56:01
why5341363 发表于 2014-10-22 10:48
有志者,事竟成!有智者,事竟成!有致者,事竟成!

谢谢咯~:)
0 回复

举报

Mschdeler | 设计师 | 发表于 2014-10-22 10:57:15
张起赠 发表于 2014-10-22 10:49
楼主的介绍 大半看不多 怎么会这样

可能是我的错吧,我写的完全是从一个海军粉的角度来写的,但很抱歉除此之外我也不知道怎么写了~
0 回复

举报

苏浪 | 设计总监 | 发表于 2014-10-22 11:15:42
花了不少的心血
做的很精致
0 回复

举报

爱车的小学生 · 发表于 2014-11-6 21:38 点评

请问犀牛4.0怎么查看5.0的文件,初学

Mschdeler · 发表于 2014-10-22 11:34 点评

谢谢苏老师

lisenx064 | 实习生 | 发表于 2014-10-22 11:29:45
大神啊
0 回复

举报

Mschdeler | 设计师 | 发表于 2014-10-22 11:34:29
苏浪 发表于 2014-10-22 11:15
花了不少的心血
做的很精致

谢谢苏老师
0 回复

举报

DaDaDa | 实习生 | 发表于 2014-10-22 12:39:48
很有耐心,大作啊,支持了
0 回复

举报

手铅心 | 实习生 | 发表于 2014-10-22 12:41:24
这电脑是要承受多大的压力啊
0 回复

举报

Mschdeler · 发表于 2014-10-22 12:43 点评

应该说挺大的,整个模型到现在是1.99GB,然后KEYSHOT渲染文件也是970多MB所以,确实是的~

Mschdeler | 设计师 | 发表于 2014-10-22 12:43:37
手铅心 发表于 2014-10-22 12:41
这电脑是要承受多大的压力啊

应该说挺大的,整个模型到现在是1.99GB,然后KEYSHOT渲染文件也是970多MB所以,确实是的~
0 回复

举报

手铅心 · 发表于 2014-10-22 18:31 点评

我期待你的电脑不会生气--

pilitianzi | 资深设计师 | 发表于 2014-10-22 12:46:00
相当的漂亮,超级喜欢
0 回复

举报

pilitianzi | 资深设计师 | 发表于 2014-10-22 12:46:40
楼主,你这个是用犀牛软件画出来的吗
0 回复

举报

Mschdeler · 发表于 2014-10-22 14:01 点评

是的,完全由犀牛制作

zhangxiongjian | 实习生 | 发表于 2014-10-22 12:59:38
楼主可否说下你的电脑配置[s:168]
0 回复

举报

zhangxiongjian · 发表于 2014-10-22 15:28 点评

是笔记本吧,不会卡吗。画这个的时候卡吗,渲染一张图要多久

Mschdeler · 发表于 2014-10-22 14:02 点评

I7 3612的内核, 16G内存 GT640M 2G 显卡 1TB硬盘,大概就是这样了

nansth | 设计助理 | 发表于 2014-10-22 13:00:13
有耐心!有实力! 杠杠滴!
0 回复

举报

砰然心动 | 设计助理 | 发表于 2014-10-22 13:16:04
牛悾悾的     满满的正能量啊!!!!!!!!!![s:178][s:178][s:178][s:178][s:178][s:178][s:178][s:178][s:178][s:178][s:178][s:178]
0 回复

举报

Mschdeler | 设计师 | 发表于 2014-10-22 14:01:27
pilitianzi 发表于 2014-10-22 12:46
楼主,你这个是用犀牛软件画出来的吗

是的,完全由犀牛制作
0 回复

举报

Mschdeler | 设计师 | 发表于 2014-10-22 14:02:35
zhangxiongjian 发表于 2014-10-22 12:59
楼主可否说下你的电脑配置

I7 3612的内核, 16G内存  GT640M 2G 显卡 1TB硬盘,大概就是这样了
0 回复

举报

cana123 · 发表于 2014-10-24 15:13 点评

麻痹,神级配置啊!我在公司用的还是I3内核,我要炒老板了

caijiajunjun · 发表于 2014-10-22 16:57 点评

楼主什么电脑?具体什么型号?

hl1072826 · 发表于 2014-10-22 14:11 点评

64位的犀牛吧?

chenjiahui | 设计助理 | 发表于 2014-10-22 14:10:21
[s:178]牛逼
0 回复

举报

hl1072826 | 资深设计师 | 发表于 2014-10-22 14:11:46
Mschdeler 发表于 2014-10-22 14:02
I7 3612的内核, 16G内存  GT640M 2G 显卡 1TB硬盘,大概就是这样了

64位的犀牛吧?
0 回复

举报

Mschdeler · 发表于 2014-10-22 14:31 点评

是的

Mschdeler | 设计师 | 发表于 2014-10-22 14:31:01

是的
0 回复

举报

徐世勇 | 设计师 | 发表于 2014-10-22 15:20:46
作品很震撼、霸气 学习的榜样
0 回复

举报

Mschdeler · 发表于 2014-10-22 23:07 点评

谢谢

zhangxiongjian | 实习生 | 发表于 2014-10-22 15:28:11
zhangxiongjian 发表于 2014-10-22 12:59
楼主可否说下你的电脑配置

是笔记本吧,不会卡吗。画这个的时候卡吗,渲染一张图要多久
0 回复

举报

Mschdeler · 发表于 2014-10-22 23:30 点评

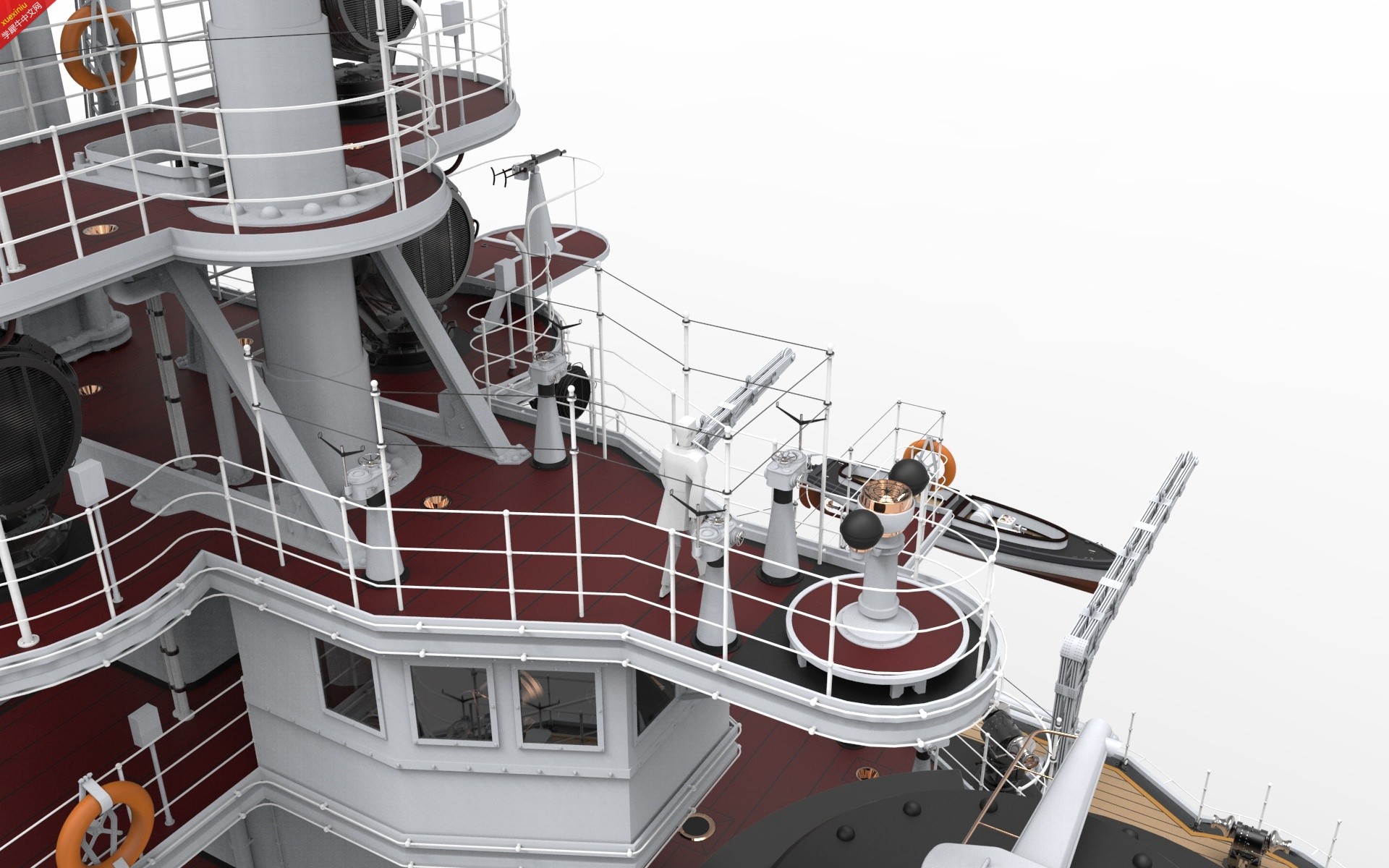

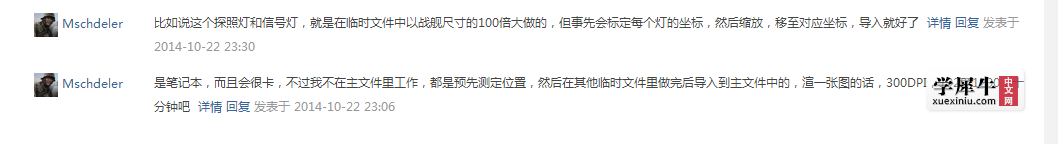

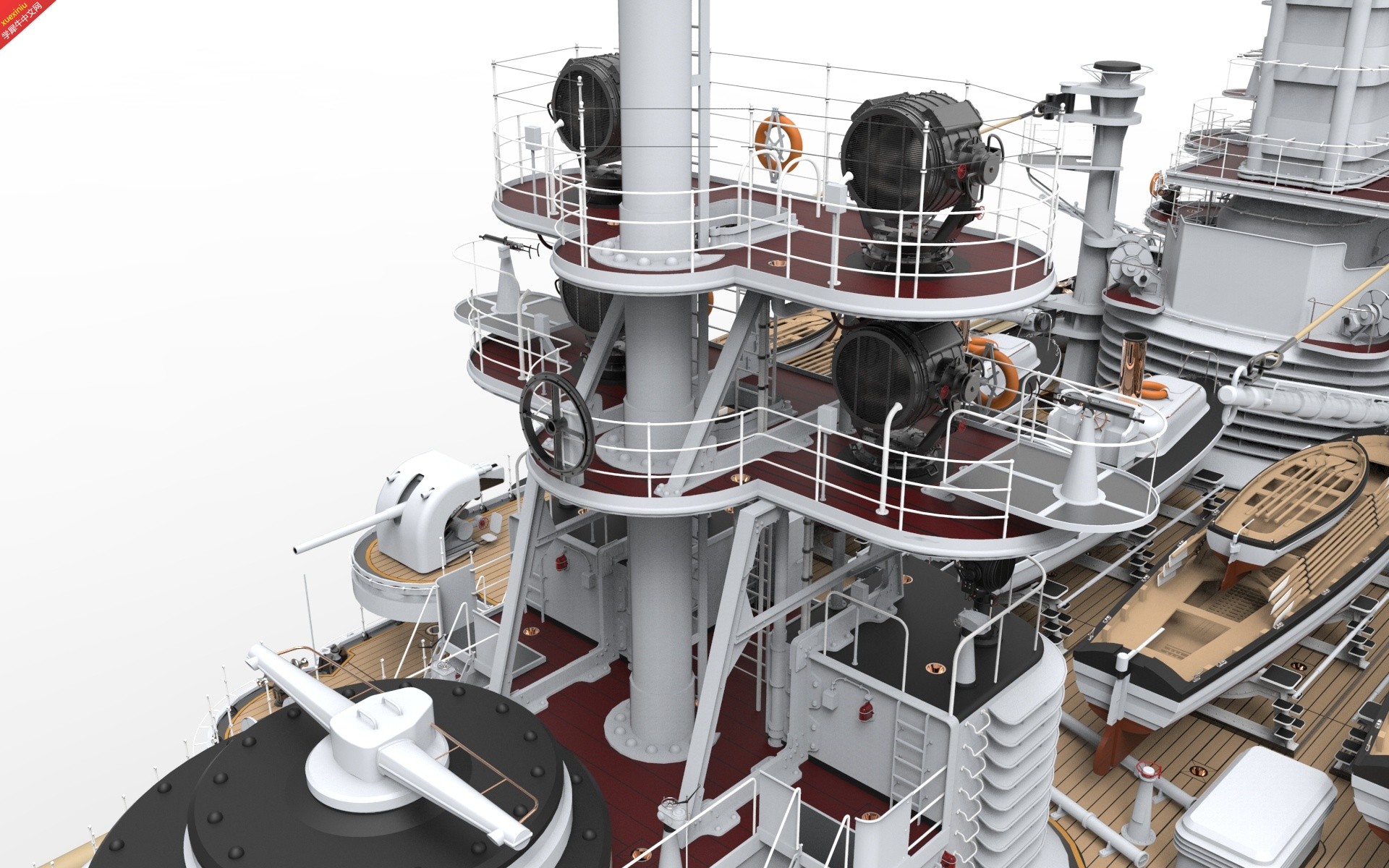

比如说这个探照灯和信号灯,就是在临时文件中以战舰尺寸的100倍大做的,但事先会标定每个灯的坐标,然后缩放,移至对应坐标,导入就好了

Mschdeler · 发表于 2014-10-22 23:06 点评

是笔记本,而且会很卡,不过我不在主文件里工作,都是预先测定位置,然后在其他临时文件里做完后导入到主文件中的,渲一张图的话,300DPI,1920*1200,十分钟吧

Tyer_□ | 设计师 | 发表于 2014-10-22 16:43:02
我去,这都行![s:187]
0 回复

举报

caijiajunjun | 实习生 | 发表于 2014-10-22 16:52:53
霸气啊
0 回复

举报

caijiajunjun | 实习生 | 发表于 2014-10-22 16:57:42
Mschdeler 发表于 2014-10-22 14:02
I7 3612的内核, 16G内存  GT640M 2G 显卡 1TB硬盘,大概就是这样了

楼主什么电脑?具体什么型号?
0 回复

举报

Mschdeler · 发表于 2014-10-22 23:07 点评

Dell的inspiron,内存我自己升级的

乌龙 | 设计总监 | 发表于 2014-10-22 18:05:11
来迟了。。。

好神奇的楼主。。。
0 回复

举报

Mschdeler · 发表于 2014-10-22 23:08 点评

好神奇?……好吧,谢谢咯~
