想要成为优秀的设计师,只会用软件是远远不够的。软件,模型,效果图和手办的本质都是一样的,都是为了实践idea探索方案可行性的工具。本末倒置万不可取。


所以为了试探自己动手能力如何特别作了这个帖。



本身为工业设计专业,接触到建筑界名家的一些思想及参数化技巧,感触颇深。虽然是个外行,但是还是尝试了一下。


拙作从草图到实体模型完成一共耗时2个月。为了规避制作过程中可能出现的不确定因素外形基本沿用ZAHA几个标志性建筑的思路,主体结构及建筑表皮没有太大创新,试错成本较低也符合自己有限的条件。



接下来用图片说话。

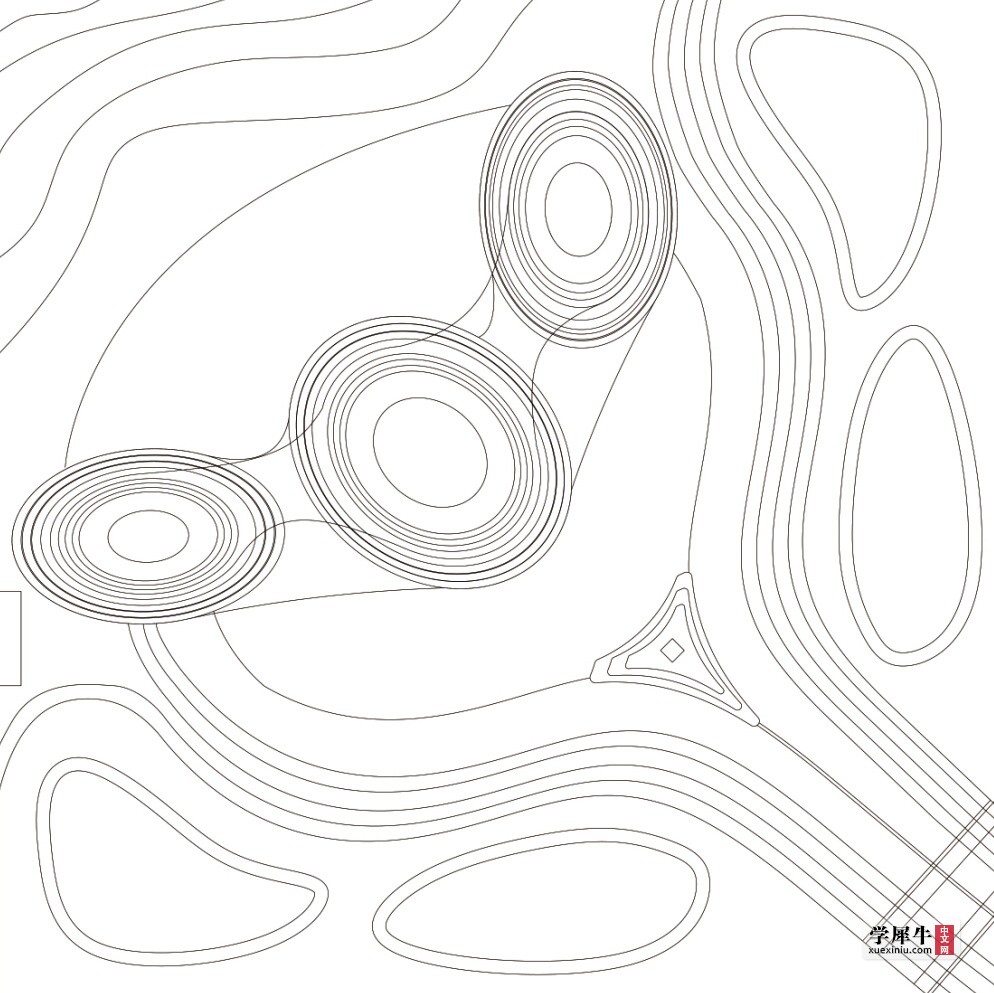

第一步的手绘就不放了,手绘结束后确定了整体建筑形态与周边环境设施布局,以平面图形式绘制出来。

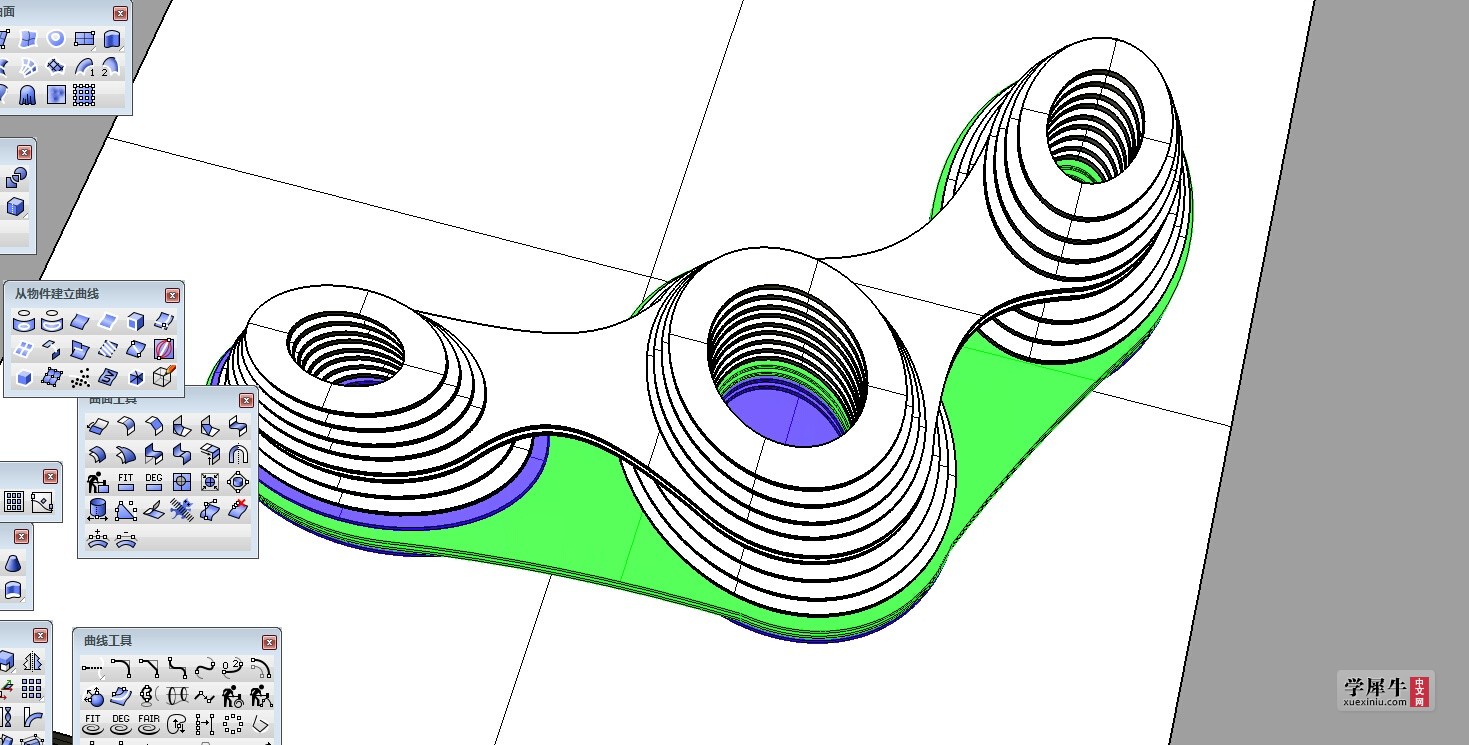

确定环境与建筑彼此关系后开始Rhino建模,此部分为最后呈现提供修正支持。



建模过程中多次返工最终花掉一周的业余时间。

接下来就是最有意思的实体化过程。

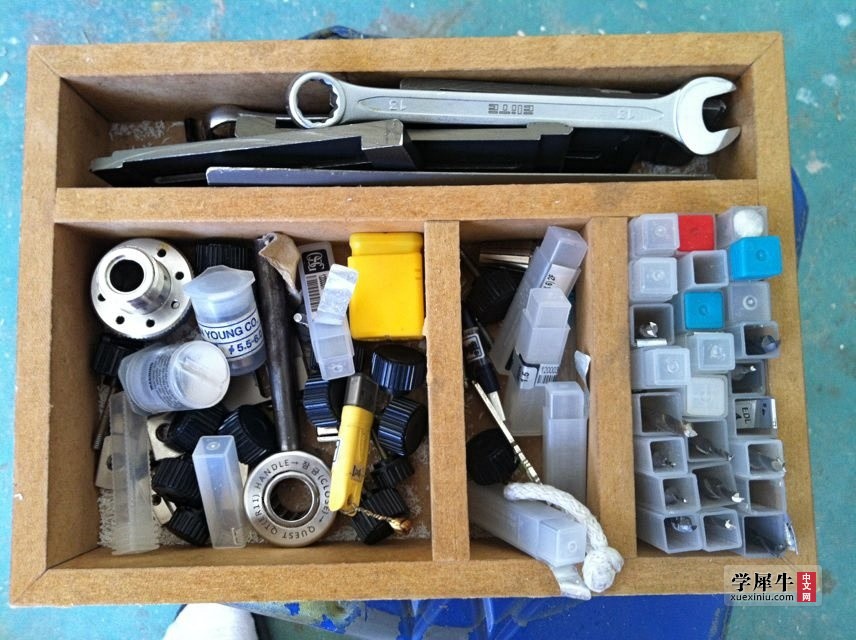

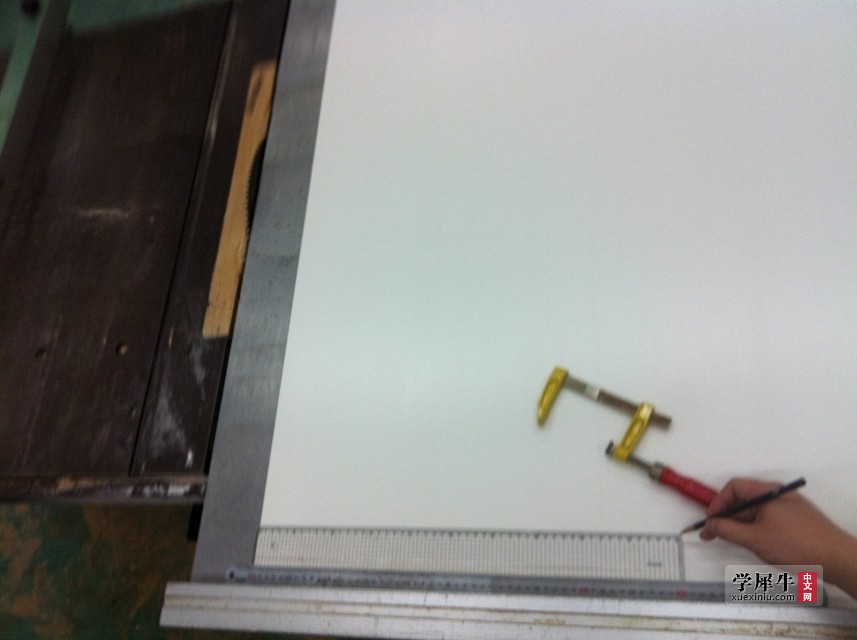

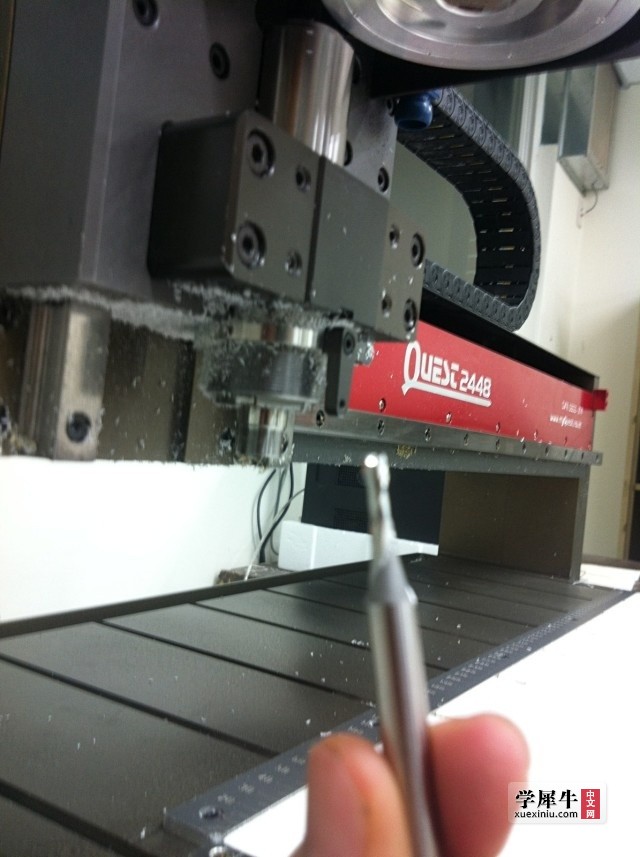

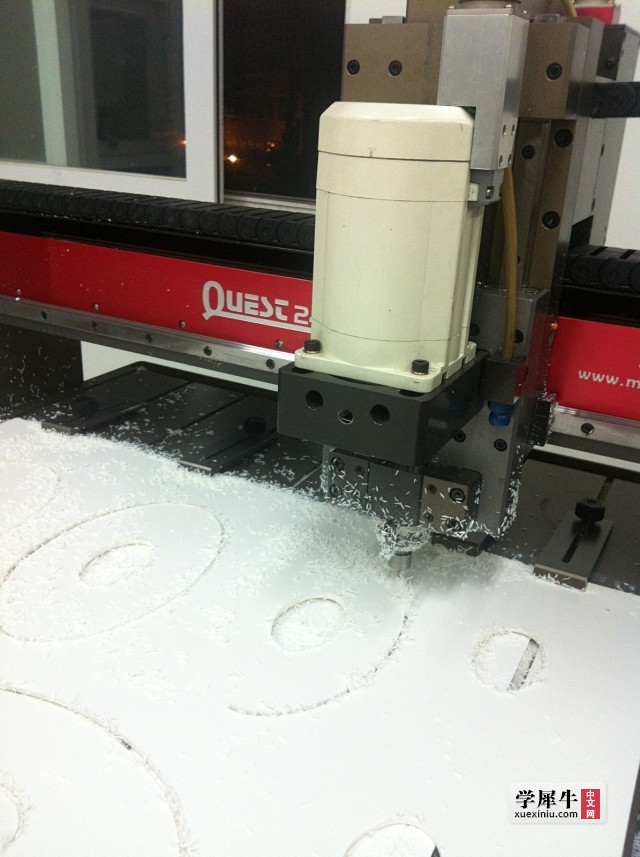

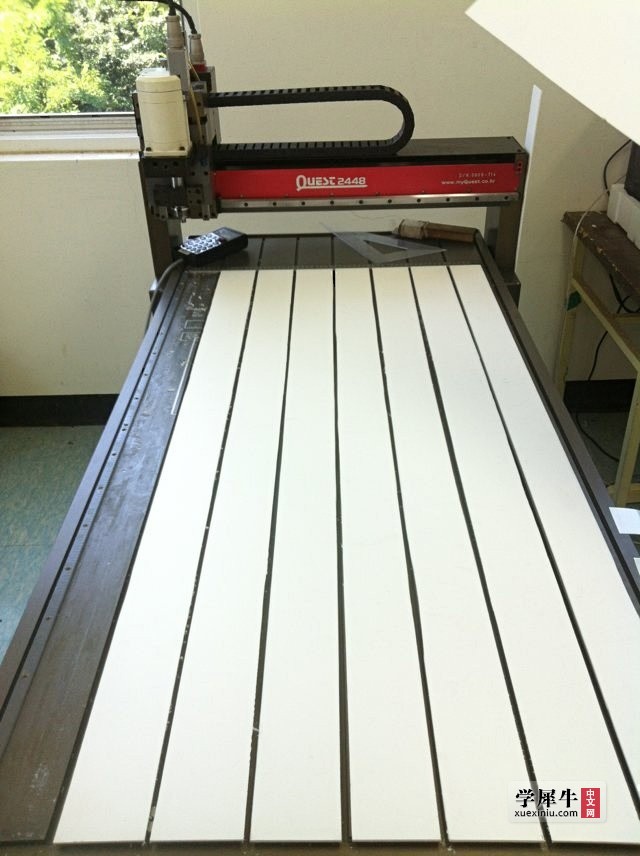

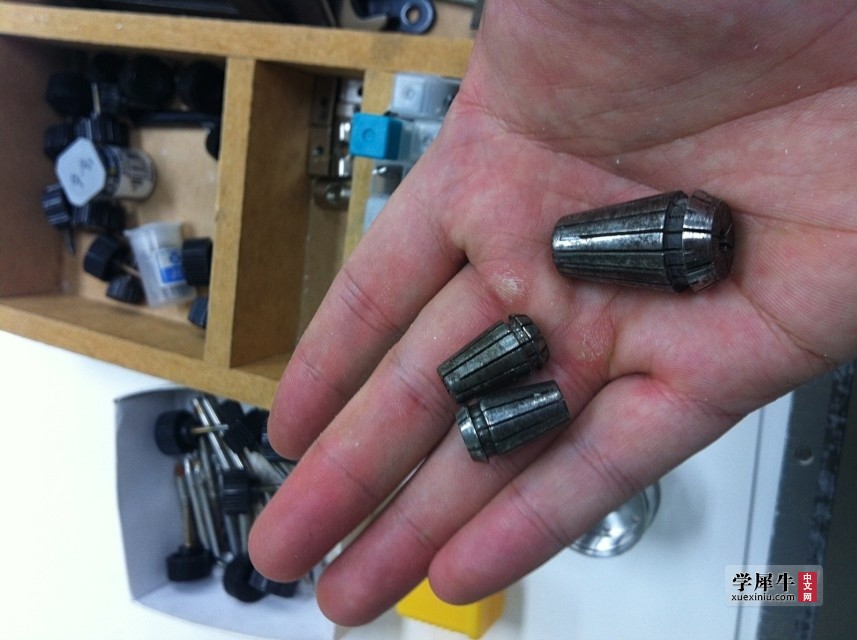

第一次用2D机,每天下车间将基础材料按照CAD的设计裁剪出来。

psb (14).jpg

psb (2).jpg

psb (4).jpg

精确到0.1cm的参数让你容不得丁点技术或计算上的失误

。一旦一个地方出错,整个已经做好的部件都要报废掉。

psb (5).jpg

psb (1).jpg

psb (6).jpg

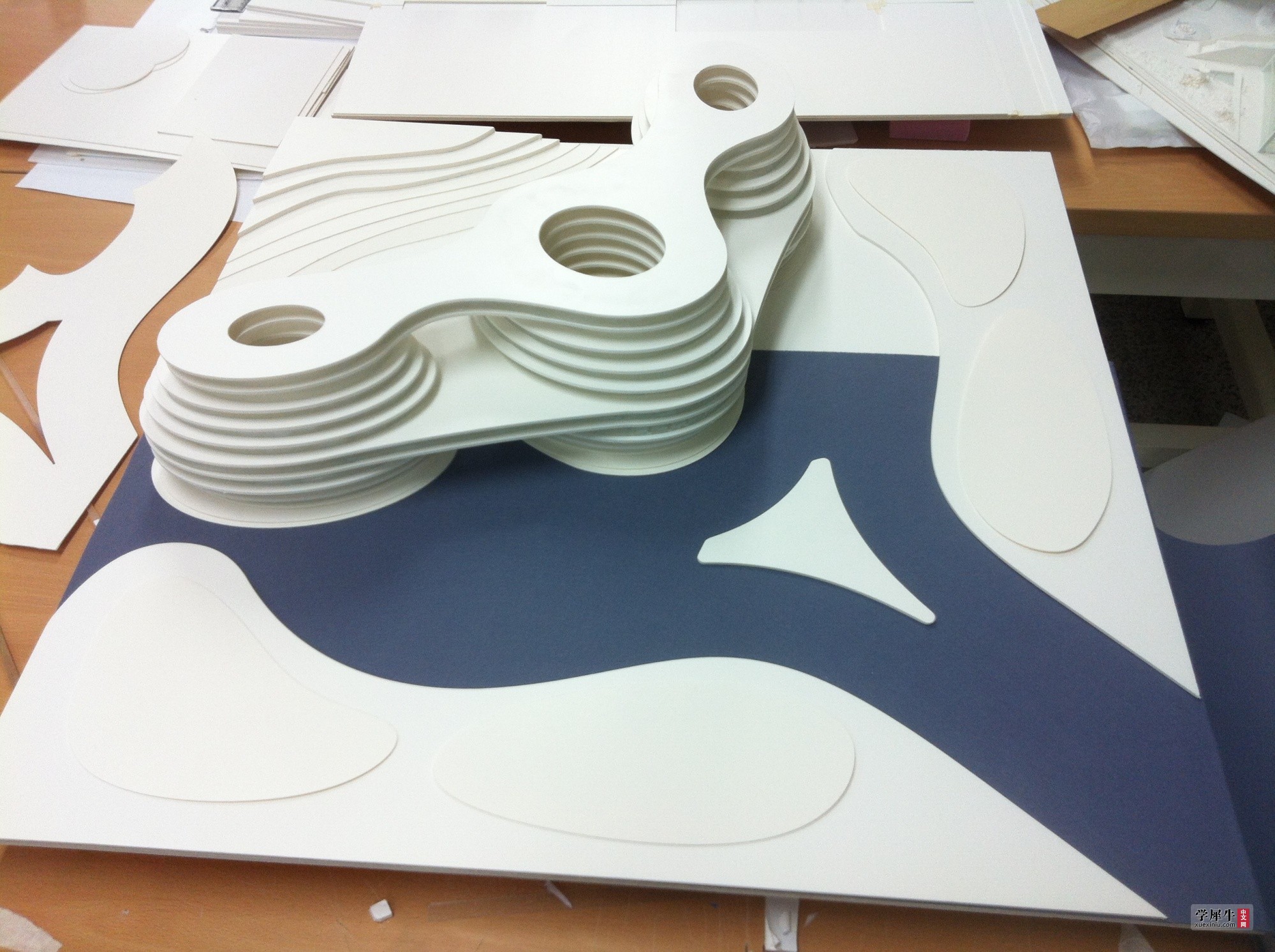

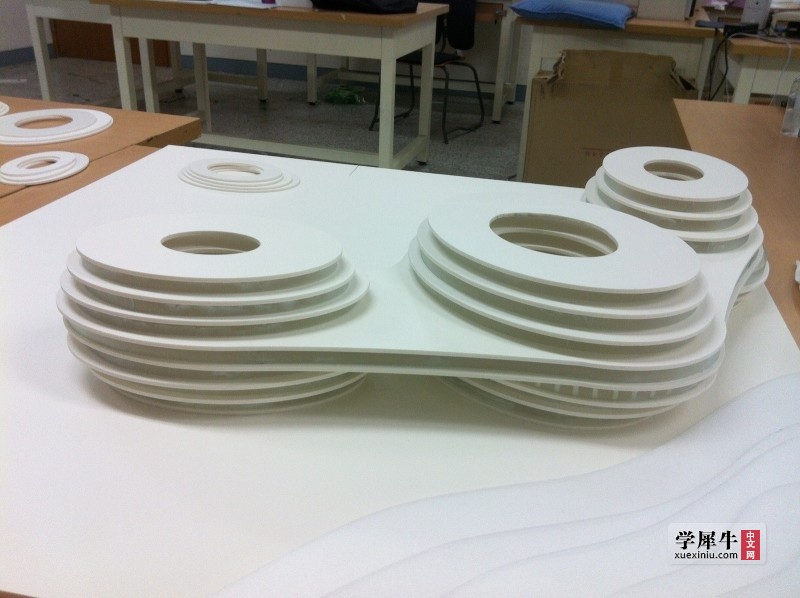

把建成整体的建筑再一块块拆分出来,一块块的裁剪出来,这个过程是很好的锻炼空间把握及统筹思维的机会。

2013-07-16 131338.jpg

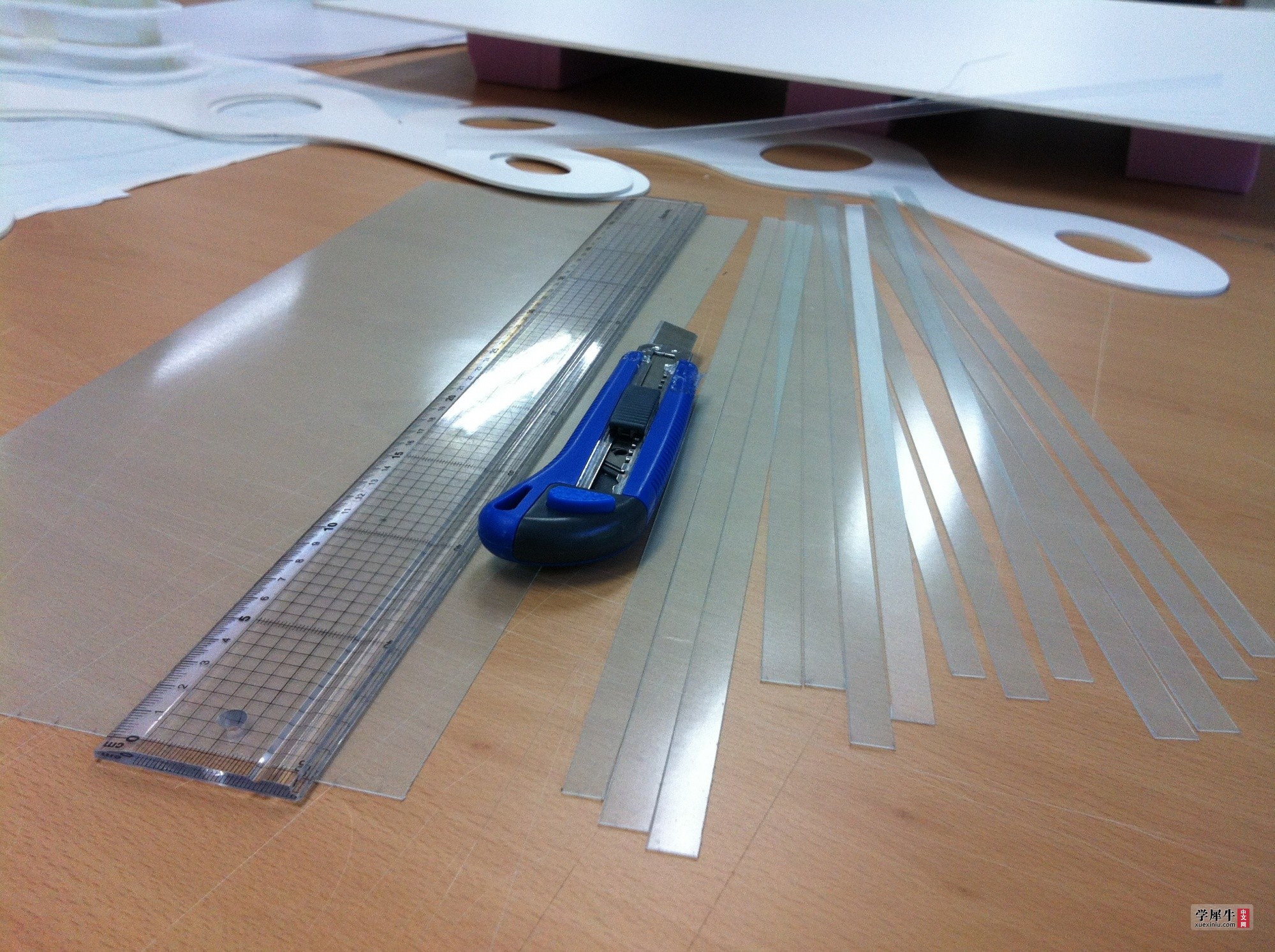

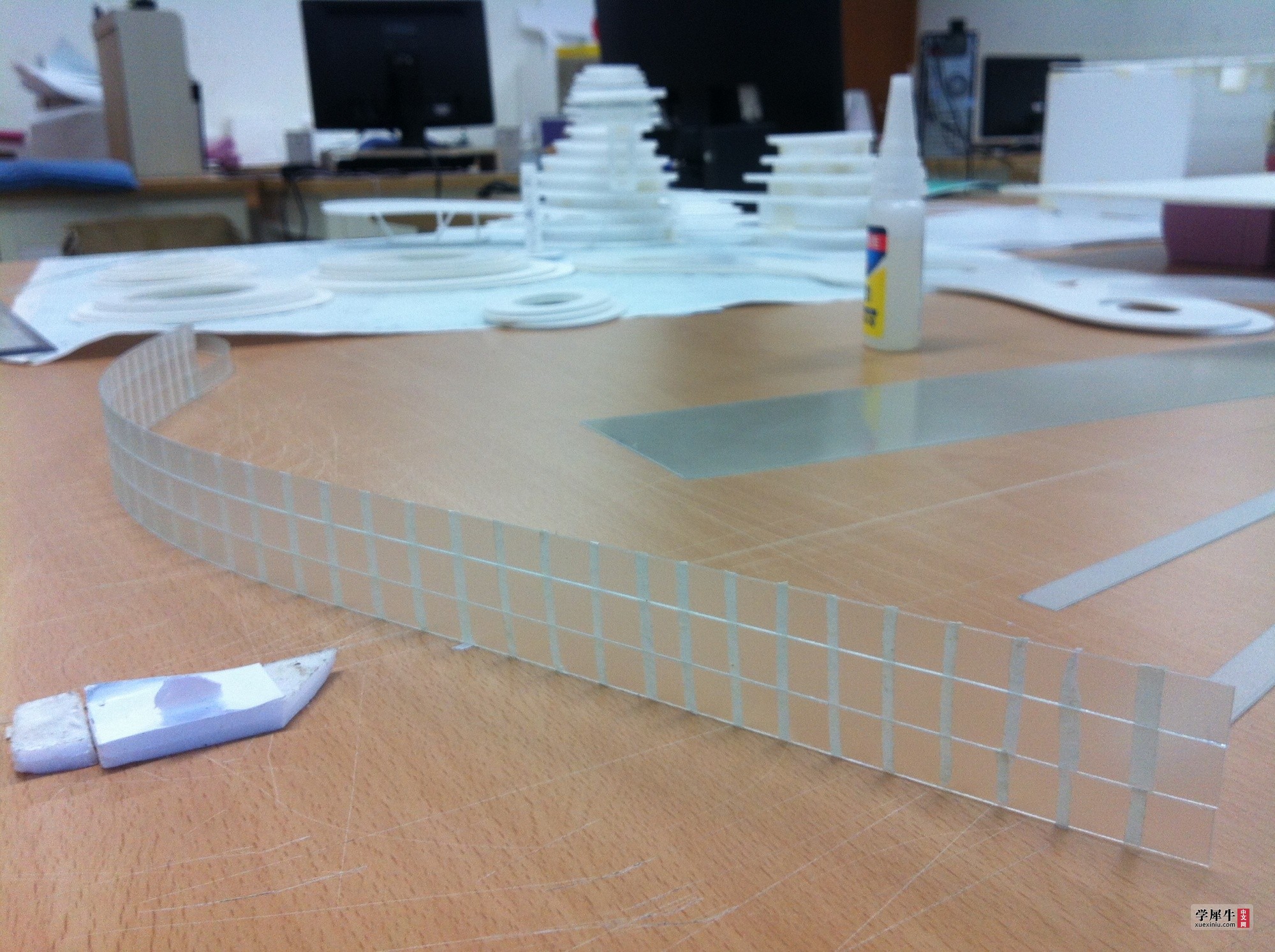

剩下的就是小刀各种割了。。。窗户和表皮玻璃的制作用磨砂半透明的塑料板切割而成,这个过程及其漫长而枯燥。

不仅如此,每一个单体建筑的每一层楼用的窗户的周长都不尽相同,所以每一层,每一个,都要反复计算和测量,然后再逐个剪裁。

2013-07-17 162106.jpg

2013-07-17 172918.jpg

后面是用塑料泡沫简单做的草模用来思考空间的。

2013-07-17 181057.jpg 2013-07-18 150724.jpg 2013-07-18 221039.jpg 2013-07-21 214233.jpg

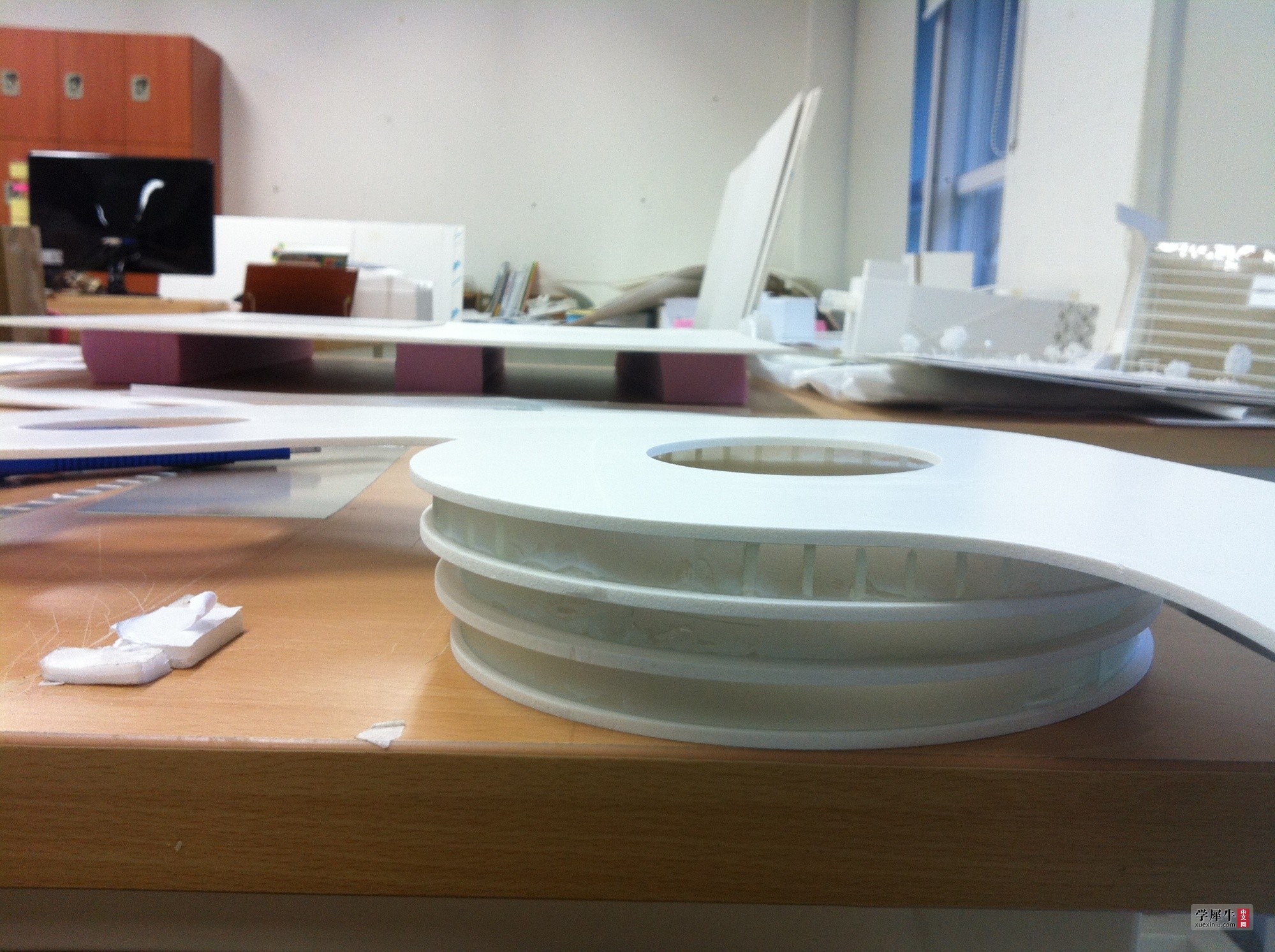

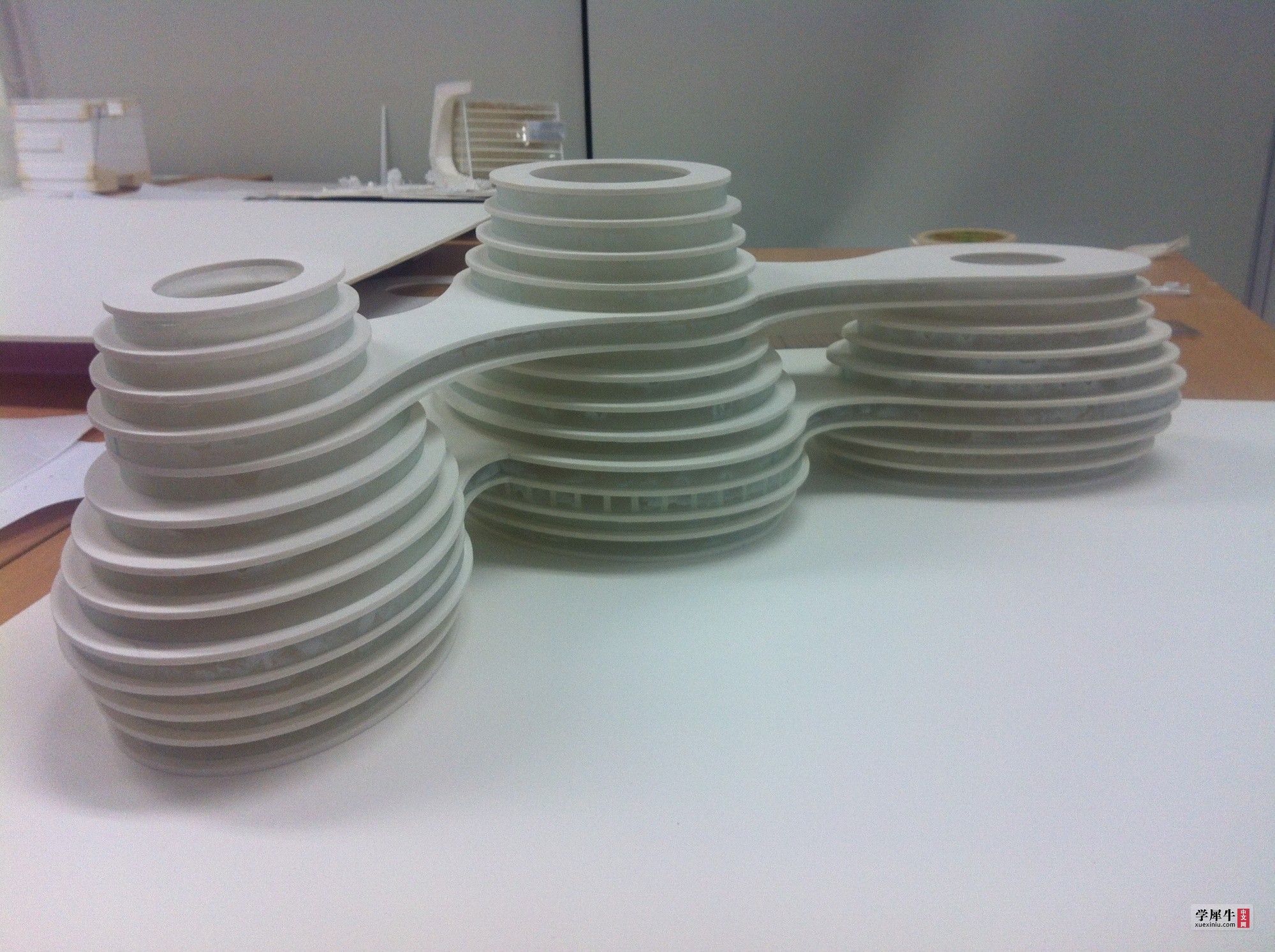

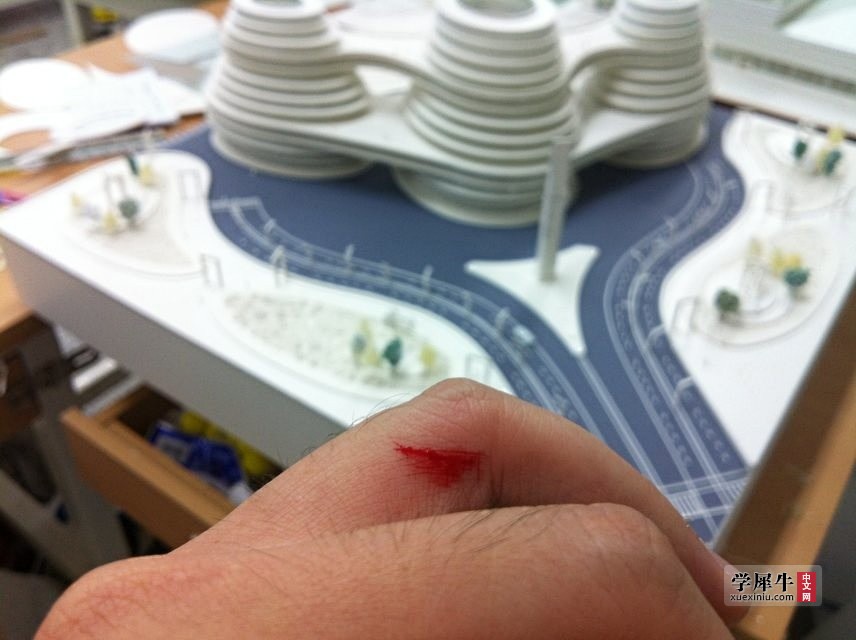

接下来就是考验耐力和耐心的组装环节了。用的无非就是普通的502,好几次把俩手指头粘一块最后只好用刀子割开。。。

2013-07-25 231522.jpg

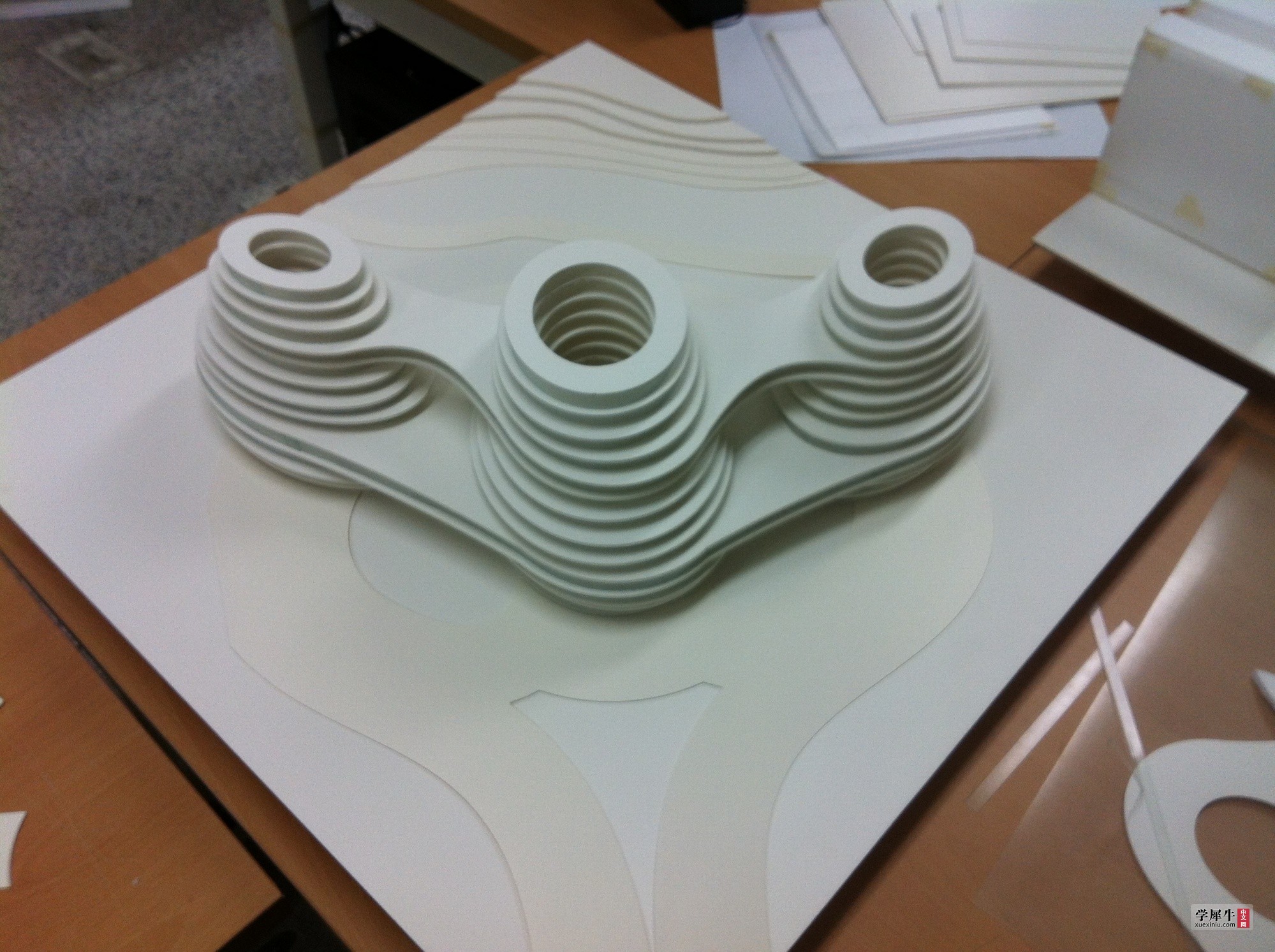

建筑大体OK后就要开始制作环艺部分,受限于场地和工具,想做的效果无法实现。不过咱又不是学这行的,做出来就是成功。

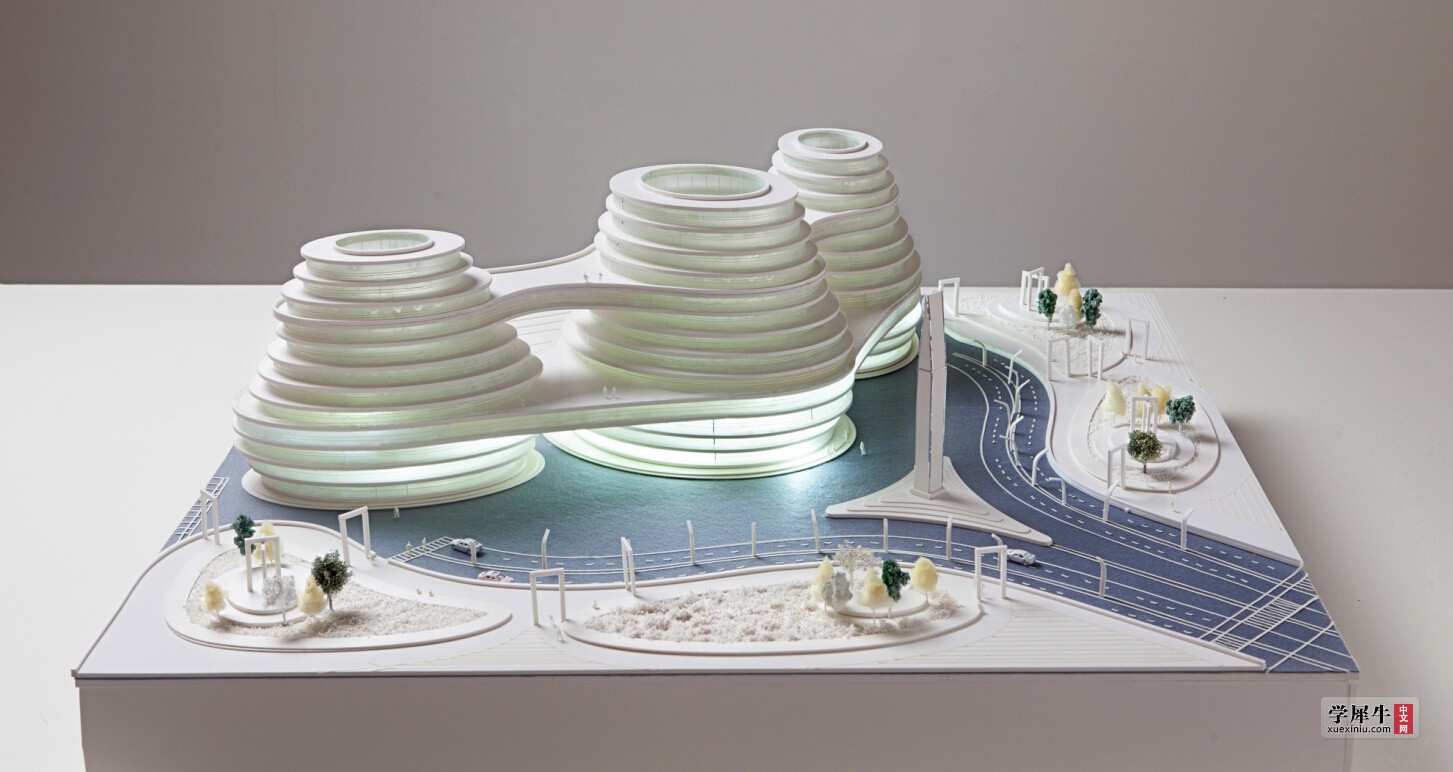

环境部分又是耗时很久,很多小树小车和小人,制作道路上的每一道油漆线,每一个路灯,每一个休闲造型。这个过程用时竟然超过一周。而为了效果更屌每一层都专门放置LED小灯泡,最终的效果大家自己看吧。

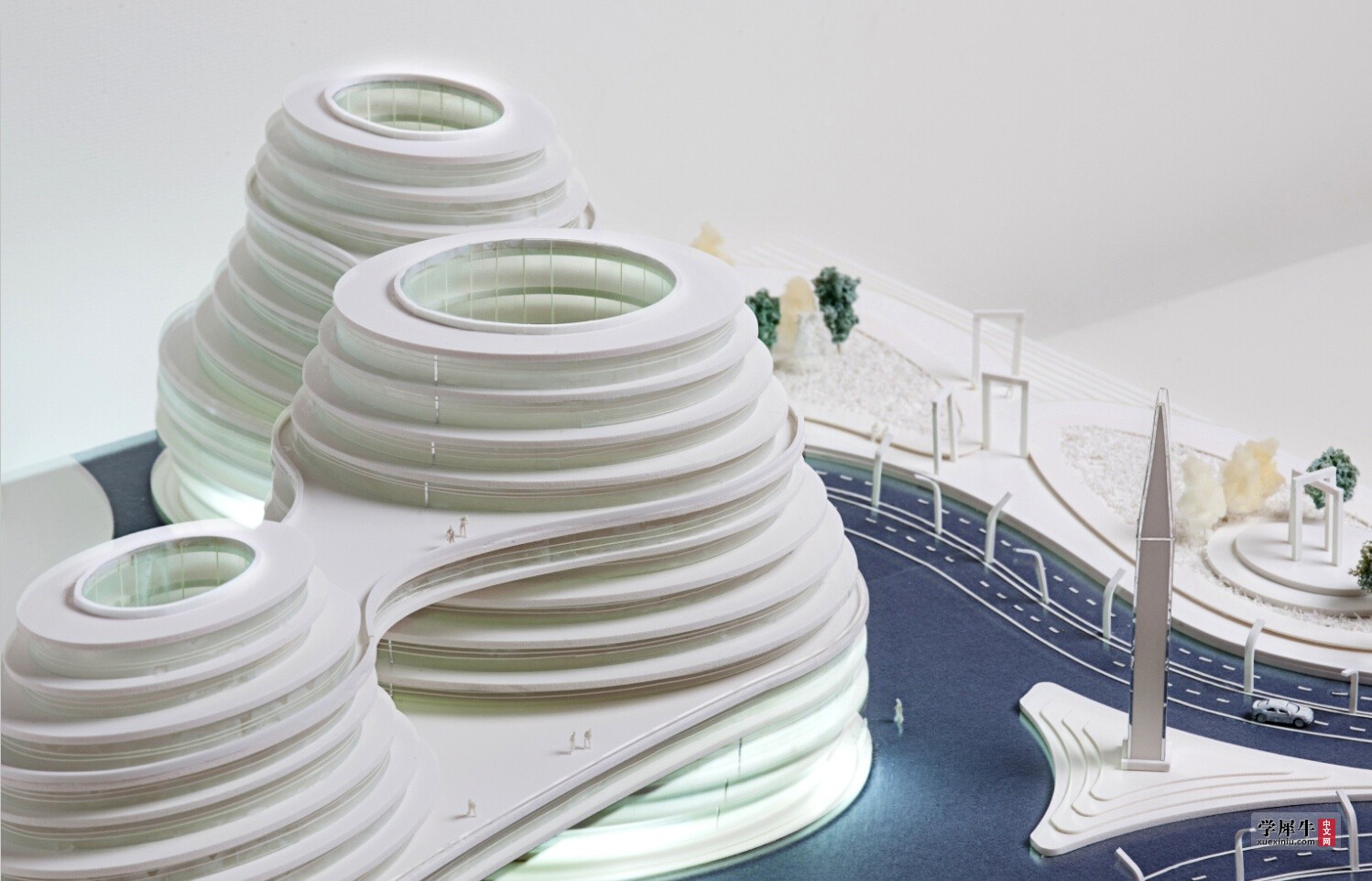

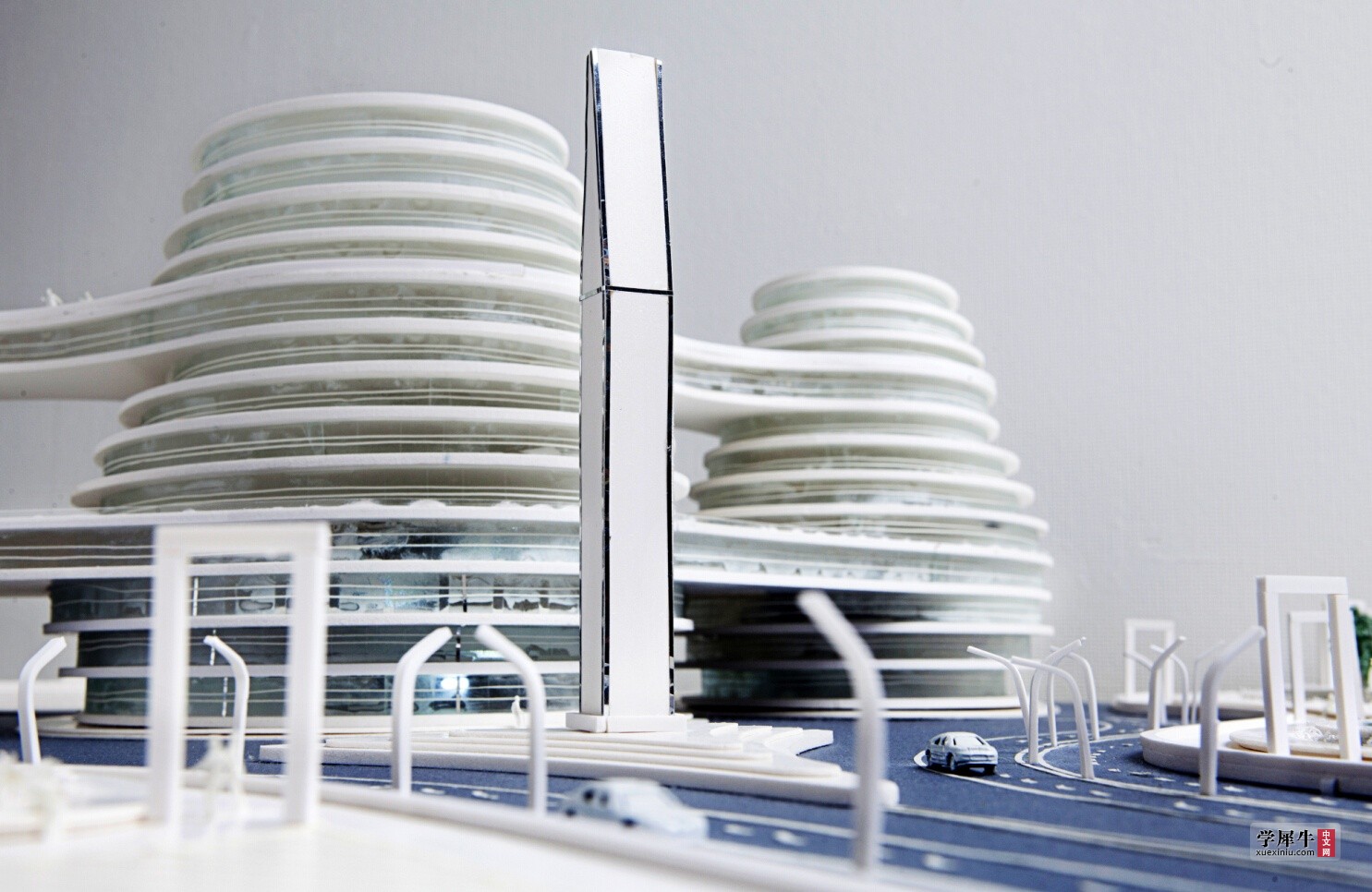

OK,就是这样。我觉得巨大的纪念牌算是很震撼的亮点。如果你仔细看,你会发现许多许多的细节。



非建筑或环艺专业人士的第一次完整建筑制作尝试,很多不足和不合理,拙作献丑的地方,还请各位谅解。




















psb (1).jpg
参与人数 5经验 +25 大洋 +39 收起 理由
SimGenban + 6 + 10 实践才是王道~
geekhong + 3 赞一个!
ytmfdw + 10 + 10 厉害!
chumkime + 6 + 10 神马都是浮云
wyx10022 + 3 + 6 很给力!

查看全部评分

本作品版权归 mawenbo 所有,原创作品 » 【禁止商业用途、禁止转载、禁止个人使用】
转播
12 点击回复 9 点击点赞 3 点击收藏
淘帖 举报
使用道具
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

筑梦NARUTO | 设计师 | 发表于 2015-4-22 20:10:48
模型做得不错
0 回复

举报

mawenbo · 发表于 2015-4-24 17:32 点评

谢谢

诚实可靠小郎君 | 实习生 | 发表于 2015-4-23 09:50:12
本帖最后由 诚实可靠小郎君 于 2015-4-23 09:51 编辑

切透明亚克力的话,亚克力刀会好用点,国内叫勾刀。
用法如下:
(1)把尺子按在板上,用刀在板上刮出一道直线缺口;
(2)把划上缺口的亚克力板,放在直边直角的工作台上;
(4)把亚克力板的直线缺口,对准台边的直线;
(5)用手住下一压,胶板立即齐口断开。
速度非常快,当然要想断口整齐漂亮的话,需要练个3 4次,我最厚掰过15mm的 断口非常整齐漂亮
0 回复

举报

mawenbo | 设计助理 | 发表于 2015-4-24 17:32:50

谢谢 :)
0 回复

举报

mawenbo | 设计助理 | 发表于 2015-4-24 17:33:54
诚实可靠小郎君 发表于 2015-4-23 09:50
切透明亚克力的话,亚克力刀会好用点,国内叫勾刀。
用法如下:
(1)把尺子按在板上,用刀在板上刮出一道 ...

[s:163]
0 回复

举报

诚实可靠小郎君 | 实习生 | 发表于 2015-4-24 18:49:33
0 回复

举报

wto高佬 | 实习生 | 发表于 2015-4-24 21:01:31
向楼主学习!!!
0 回复

举报

bluezooms | 实习生 | 发表于 2015-4-28 07:38:13
本帖最后由 bluezooms 于 2015-4-28 07:41 编辑

楼主我想请教一下,最后一步您是选择的什么类型的LED小灯泡以及是怎么接电源的呀?
去年课上做了个类似这样结构的灯。材料选的是透明阳光板【那个很漂亮!就是太结实了只能手切……】。光源选的是长条的LED小灯珠,当时选择把灯珠一个一个插进去,但是因为线的问题还有制作时精度的问题……弄的一塌糊涂_(:зゝ∠)_
0 回复

举报

dr197568 | 实习生 | 发表于 2015-5-3 10:31:03
楼主的恒心很强大啊
0 回复

举报

睡睡伦 | 实习生 | 发表于 2015-5-18 09:13:53
好羡慕呀,我就没有sd打印机
0 回复

举报

ey92mn@163.com | 实习生 | 发表于 2016-2-26 16:54:46
真心做的不错,很多的细节。
0 回复

举报

cyl5201314 | 实习生 | 发表于 2016-3-7 23:51:48
事实证明   多少付出就是多少回报   求楼主关注我下啊  我关注你游戏机那个犀牛很久了   就是不给我发
0 回复

举报

D.ark | 设计助理 | 发表于 2016-6-24 19:10:18
推荐楼主下次用模型胶。。就是那个UHU。。至少不会再割手。。
