Rhino 3D 三视图背景图片对位详解一篇

carrot

这是一篇教Rhino3D爱好者如何在Rhino3D里面进行背景图片对位的教学。

　作者：luckeystar

　　给各位Rhino3D爱好者一篇如何在Rhino3D里面进行背景图片对位的教学，希望大家能喜欢。

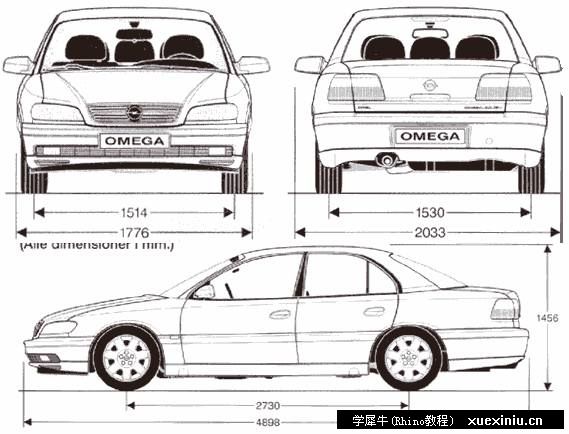

　　图是一张汽车的3视图，要把他按比例放置到Rhino3D的3个视图里面。

carrot · | 发表于 2008-1-16 21:46:14

　首先在Rhino3D里面，执行placebackgroundbitmap命令或者菜单View/Background Bitmap/Place，跳出文件浏览对话框，选择汽车的3视图图片。首先激活Front视图，放置图片。然后重复执行放置图片的操作，在Right视图放置图片，注意图片大小不一定要一样，先把图片引进，然后再调整大小。

lisenx064 · | 发表于 2014-5-22 15:11:40

一般我对三视图的时候，延续MAX的对图方式，用PS将视图进行裁剪，然后等高宽长，按照MM的尺寸进行四视图的对齐。去掉网格线。

why520 · | 发表于 2014-3-30 16:12:47

非常的好东西谢谢[s:185][s:185][s:185]

carrot · | 发表于 2008-1-16 21:47:16

　　执行Movebackgroundbitmap或者菜单View/Background Bitmap/Move，在Front视图里面，把背景图片里面侧面的车体的中间放到Front视图的坐标原点的位置。

carrot · | 发表于 2008-1-16 21:48:06

在Front视图画一条直线，打开Ortho，垂直的画直线。注意这条直线的长度是整车的高度，这可以通过3视图里面的垂直标注来作为参考。

carrot · | 发表于 2008-1-16 21:51:17

画完直线后，在Right视图里面现在也可以看到一条垂直的直线。

carrot · | 发表于 2008-1-16 21:52:30

在Right视图，垂直画一条直线，同样的，他的长度必须是整车的高度，可以通过标注来作为参考。

carrot · | 发表于 2008-1-16 21:54:01

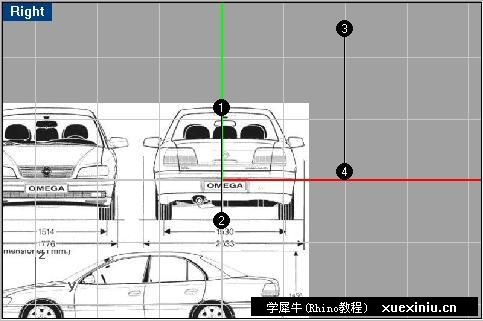

执行alignbackgroundbitmap命令或者菜单：View/Background Bitmap/Align开始进行图片对位。首先打开Osnap捕捉工具面板，勾选End捕捉，然后开始用鼠标来选择点，先选择3和4，再选择1和2，这样就完成了Front视图和Right视图里面的背景图片的精确对位。

　　对为3视图最关键的是找到准确的参考点，如果图纸有标注是最好的，如果没有标注，尽量找到图纸里面距离远的两个点，因为参考线的长度越大，误差就越小。

carrot · | 发表于 2008-1-16 21:55:11

[s:23] [s:23] OVER ！！

橙子 · | 发表于 2008-3-6 00:46:22

最近在找这个额！！！！！！！！1

anking · | 发表于 2008-3-12 15:19:59

那TOP视图怎么与FRONT和RIGHT视图对位呢```?

jack068288 · | 发表于 2008-3-12 16:12:07

有时真难在软件里分清上下左右的

jerry779 · | 发表于 2008-3-17 23:01:35

记下了～多谢

米开朗小小罗 · | 发表于 2008-4-11 11:34:54

收藏了顶[s:12]

fancy · | 发表于 2008-4-28 09:32:13

好好看看[s:23]

brian1030 · | 发表于 2008-5-8 15:36:27

好东西受用了谢谢楼主

brian1030 · | 发表于 2008-5-19 19:54:08

会是会操作，但为什么是那样呢，希望楼主解释的详细点，谢谢！！！

南非 · | 发表于 2008-6-27 21:59:27

很好
感谢分享

weishoufeg · | 发表于 2008-7-10 15:58:56

我图片对位的时候直接放背景图然后在放置的过程中提示对角位置的时候给一个理想的设定值(比如：0，0；50，50）然后每张都这样放到坐标里面
这样做的结果会导致视图反向但不影响画线编辑等，只是习惯有点不一样而已

cheng851314 · | 发表于 2008-7-19 15:43:15

[s:23]

macz78 · | 发表于 2008-9-6 17:31:06

好东东，多多益善。

靖龙 · | 发表于 2008-9-10 11:24:29

我以前在PS中分解开,再用rhino中放置,感到很难对齐图片,还是这样做比较好,谢谢!

guilinbenben · | 发表于 2008-9-12 11:59:26

不怎么好一般。。。rhino的背景对齐不好弄。。。。

稀饭汤 · | 发表于 2008-9-20 20:46:24

恩方法是这样的可是有时候对位还是蛮麻烦的了只好多看看了哦

盗草人 · | 发表于 2008-9-21 00:52:07

学习学习~

460161196 · | 发表于 2008-9-23 14:03:36

顶下

gpp98 · | 发表于 2008-10-13 00:03:32

好帖!!\\狂顶!!!!
[s:78]

gpp98 · | 发表于 2008-10-13 00:09:49

[s:78]

天长地久 · | 发表于 2008-11-5 09:40:15

顶一下。辛苦了。

fjqgwxp · | 发表于 2008-11-11 13:40:17

[s:87]
感谢楼主！！

qzzxw · | 发表于 2008-11-22 08:50:35

[s:94] [s:94] [s:94] 哥们太棒拉
