犀牛鼠标建模-教你做BenQ藍色魅力

　step 29

　step 30 消隐后的效果图。

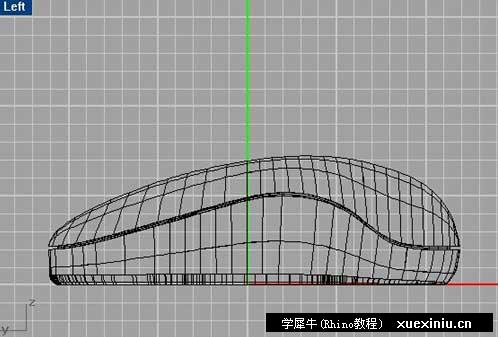

step 31 把下面部分hide起来，在left视图中画出一条曲线，如图。

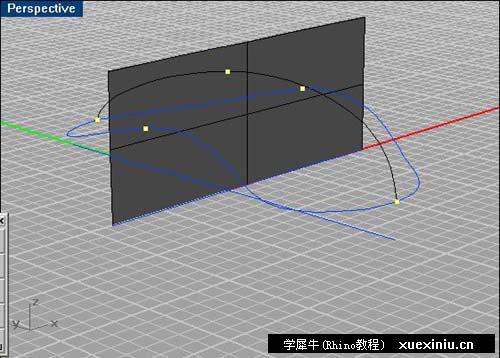

　step 32 照上面的方法，用水平轴线拉伸出一个平面，再用intersect，算出相交点。

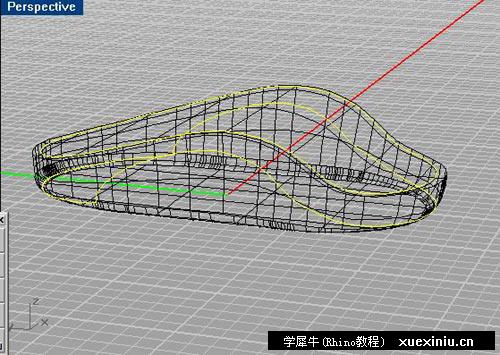

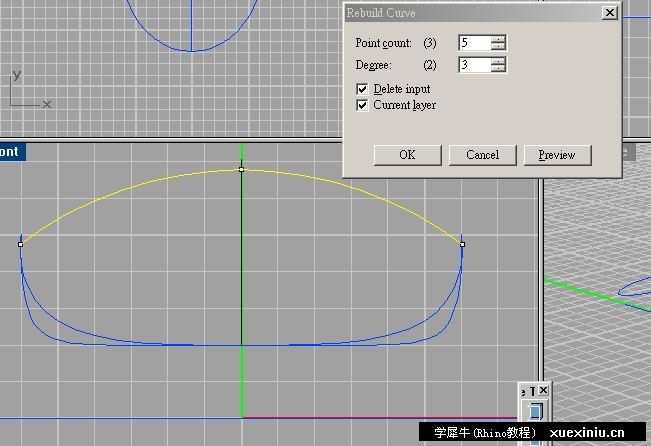

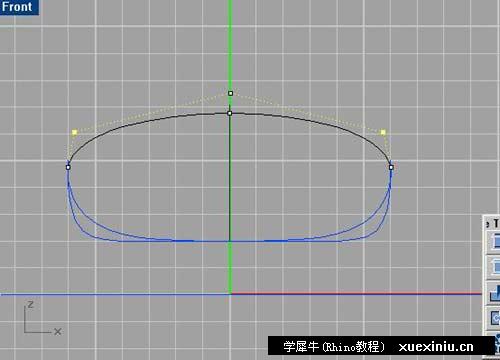

　step 33 用捕捉点的方法，画出一条曲线，再rebuild成5个控制点。

　step 34 调节控制点成图中的样子。

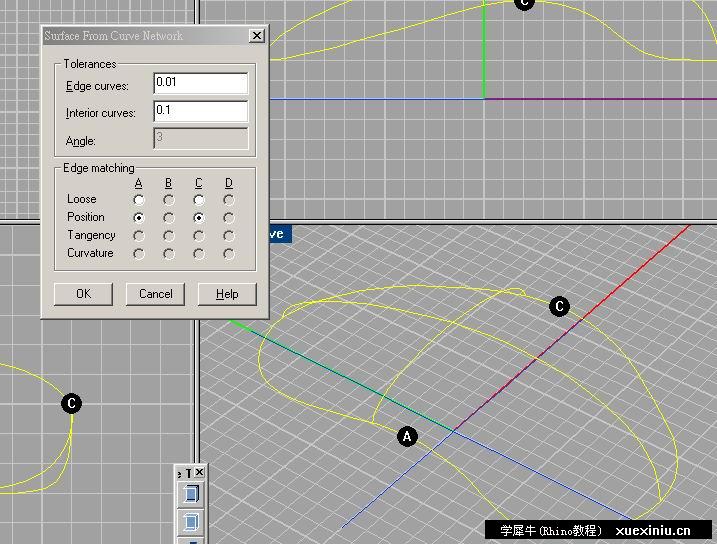

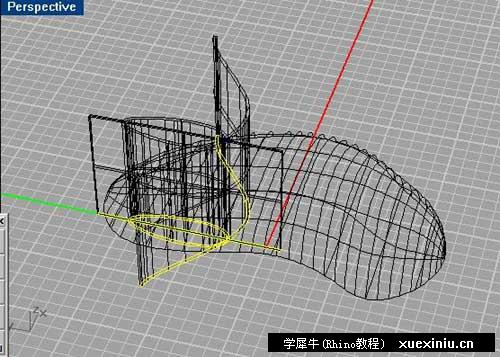

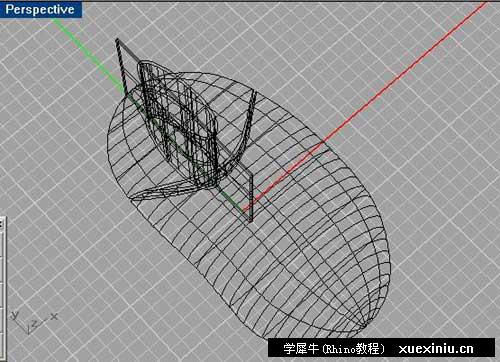

　　step 35 执行networksrf，先依次选择刚画出的呈十字形的那两条线，再选择两条外框线。出现对话框后，选择ok。

　step 36 用两条框线loft出下面的曲面，并把它们join起来。

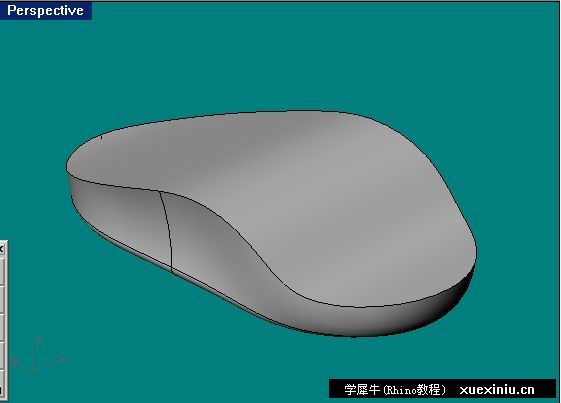

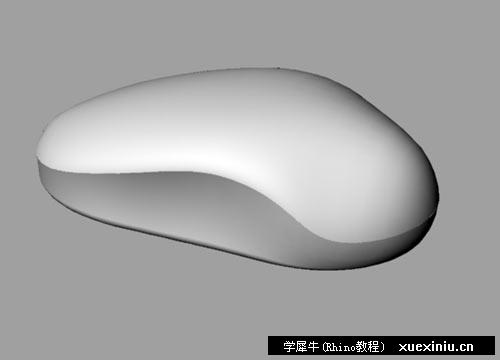

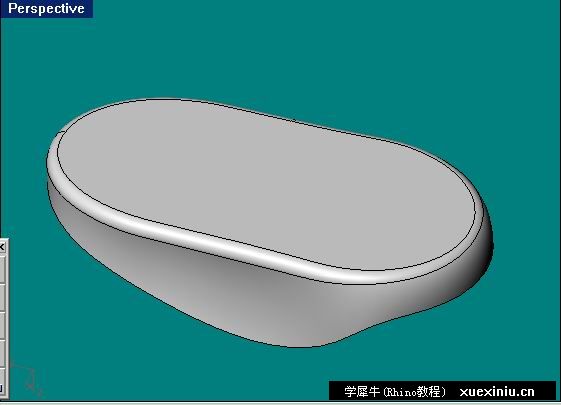

　step 37 消隐后的效果图。

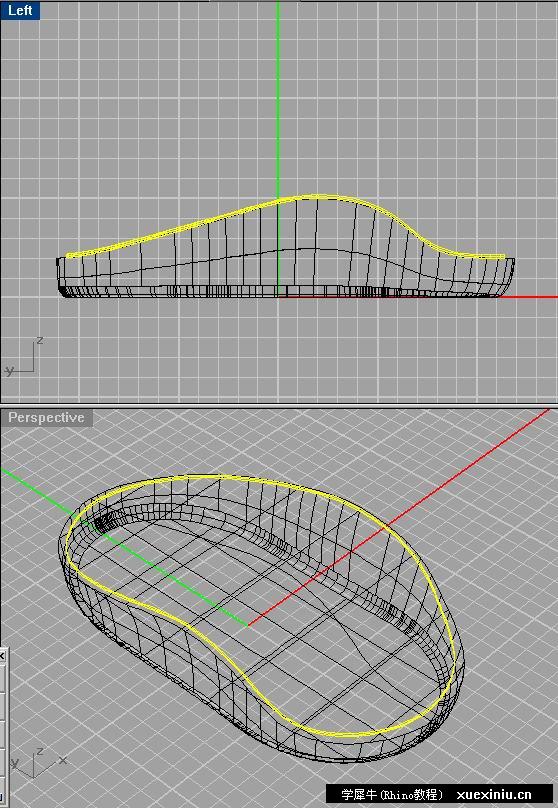

　　step 38 现在我们来画把上下部分隔开的接缝。把上部hide先， DupEdge出那条边缘线。

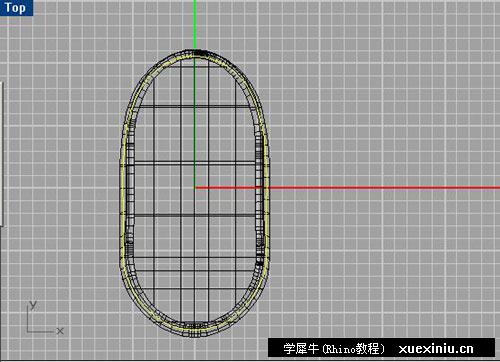

　step 39 把它用scale命令缩小一些，在TOP视图中，移到相应的位置。

step 40 执行project，把那条线投影到曲面上。

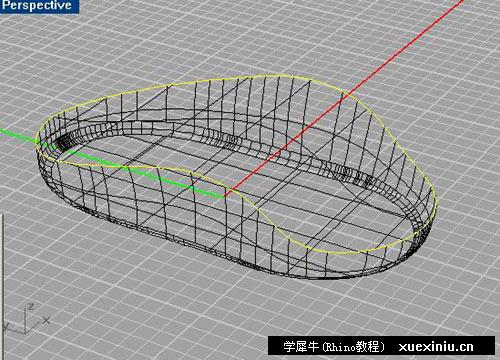

step 41 只要保留上面那条，其它删除。用extrude把它拉伸出来。

　step 42 unhide上部，并把它向上移动到适当的位置。

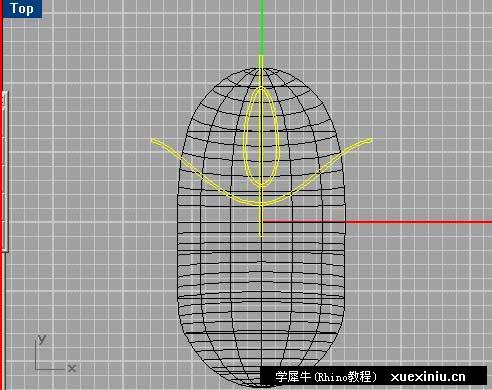

　step 43 只保留上部，其它hide起来。在TOP视图中画出几条闭合的线条，如图

step 44 把它们extrude出一个高度，记得输入c，否则就不是实体了。

　step 45 先把弧形减去。

　　step 46 再减去椭圆。

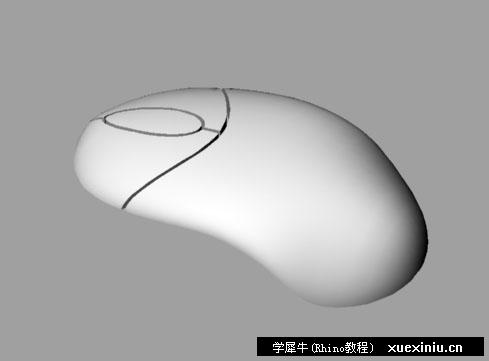

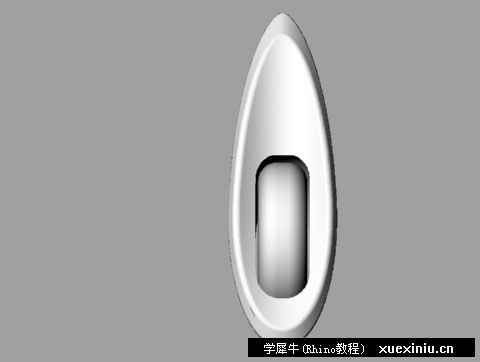

　step 47 最后把长方形减掉，最终效果如图

　step 48 除椭圆形物体外，其它hide起来，用ExtractSrf把它的上曲面分离出来，并把它删除。

　step 49 DupEdge出它的边缘线。

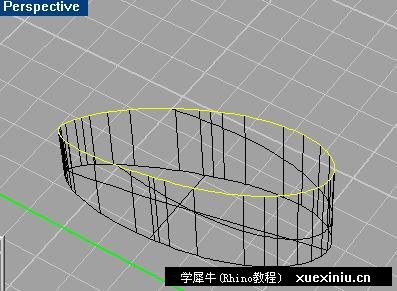

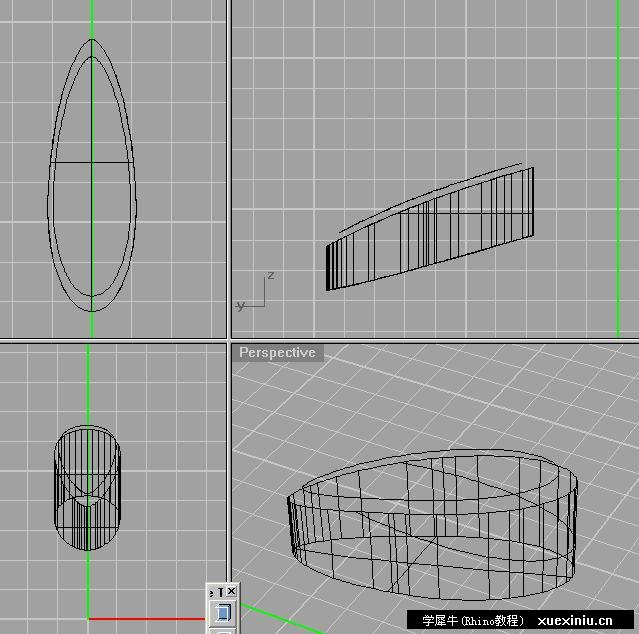

step 50 复制一条，并把它缩小，在left视图中，向上移一定距离。

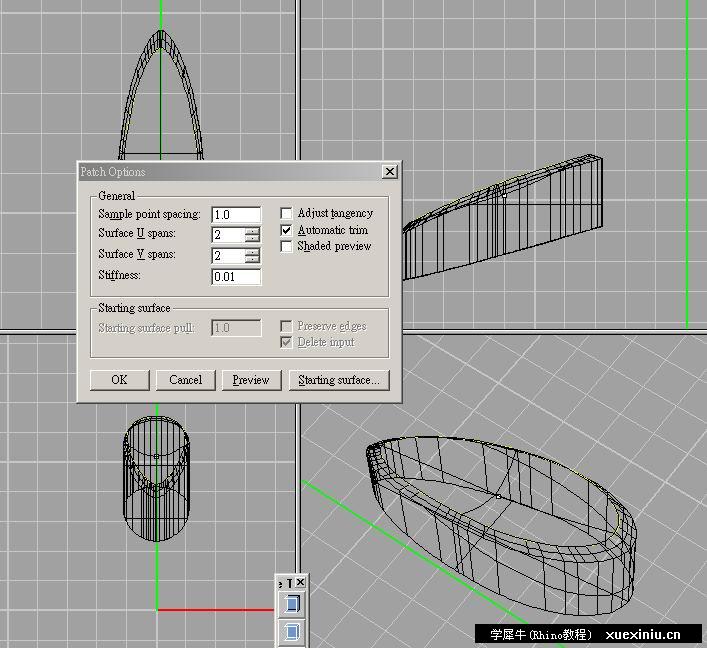

step 51 用这两条线loft出一个面。再在适当位置画一个点，执行patch，选择点和最上面的边界。

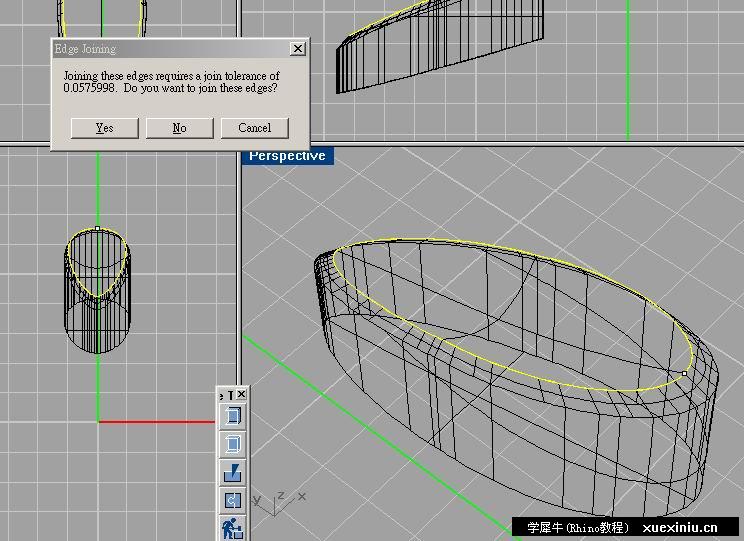

　step 52 用JOIN命令把它们结合起来，如果出错的话，就直接用joinedge，把它们相交的边界缝合起来。

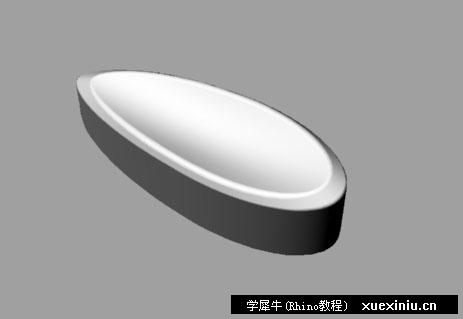

step 53 做倒角处理。

好详细  谢谢了  我照着做一个看看

如果是动画片就更好了!!

大家久等了！！继续发完

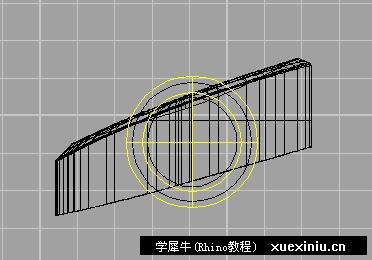

step 55 复制一份，并把它放大。

step 56
减去大轮。
