糟老头畅想曲   第四乐章
          垂直生态园
  在云贵山区有一些座落在群山环抱中的村寨,其中一些是只见石头看不到成片黄土地的石咔垃山区。在贵卅省有个自然村叫猴子箐。觧放初期当地有个民谣:
       革里猴子箐、
       水远石头近、
       要想吃白米、
       除非生大病。
  这是当年当地农民对自然环景的真实描述。虽然他们早己习惯了这祖祖辈辈耕作的石山地,在满山遍野的石头窝凼中,利用千百年水土冲刷留下的一小块小块的泥土勤劳耕作,无法机耕,连牛拉犁也转不过身来。他们没有抱怨上天的不公,还会得意地告诉您:一块石头四两油
   这些地区一般人均耕地很少,在这类要土没有大片土要地没有大片地的贫脊山地里如何增产增收?在神洲大地改天换日的今天如何奔小康?!如何跟上全国农村的步伐?!
   科学家米丘林说过:没有不好的土地,只有不好的耕作技术!
  现今,农业科技己有了长足进步,水种、薄土种植的大棚蔬菜、瓜菓早己走进了千家万户的餐桌!这是个大大值得借鉴和发展的科技成果!  笔者是个十足的外行, 我试图从下列两方面借鉴和延伸科技发展的成果来建立一个石咔拉生态园
    思路分两方面,一是在有限的地面上向空间发展,二是在无土少土的地面上如何发展微土层或无土种植!。
  在地面上搭建一个立体种植框架在今日技术条件下早己不是什么问题,特别是在水种、薄土种植条件下,土层10-20公分厚,每平方米荷戴仅1百来公斤,加上网格的跨度不大,柱子又不高,制作这様的承载框架既好搭,又不贵。问题是在贫困山区条件下,在确保结构稳固、耐用的前堤下尽可能就地取材,尽可能建造一个低投入的生态框架。
低载荷的框架对应的是先进的农作物裁培技术!
   不久前我在CCTV-1频道上看到一则农业创富的报导,某地有一对学农的大学毕业生在农村收集了大量的玉米楷杆及杂早、枯枝栏叶轧碎后发酵成有机肥然后压制成“棋盘方格饼状板块”铺在薄土基层上,一格一粒种籽,种出了非常好的农作物,靠销售这种有机肥板基创造了财富。这是变癈为宝、改进传统种植方法的多好的例证!老头的设计思路就是由此理顺的!
  地面是广义的土地空间,在三维空间中,在有限的地面向空间发展伸延营造出数倍的空间地面。何乐不为!
1-2是本人利用3维设计软件,利用报废的货柜骨架乃至大型墨斗货车旧车箱来搭建出空间生态园…。

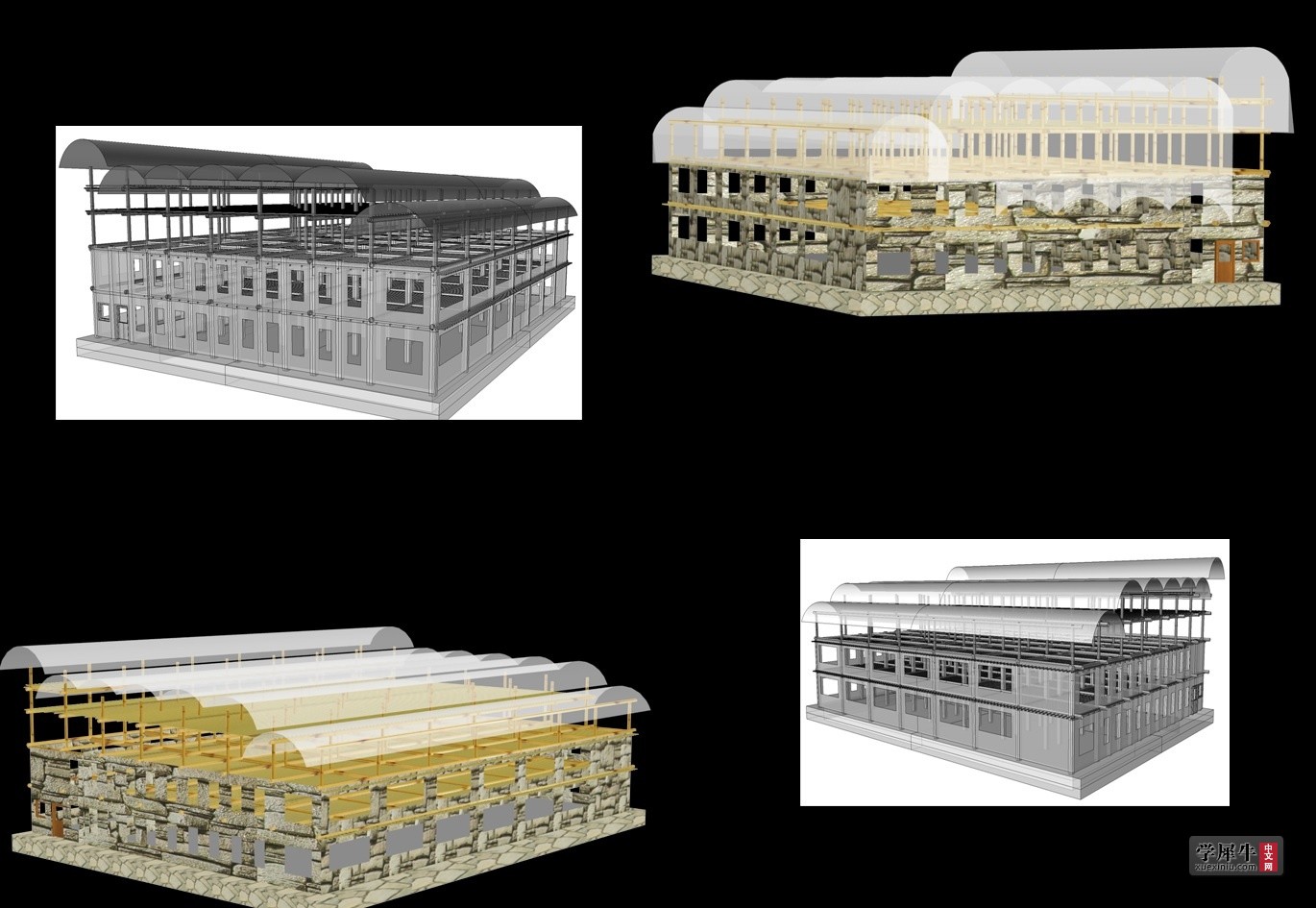

图一•“石咔拉” 垂直生态园 1

图一•“石咔拉” 垂直生态园 1
图一·“石咔拉” 垂直生态园 1

图二•“石咔拉” 垂直生态园 2

图二•“石咔拉” 垂直生态园 2
图二·“石咔拉” 垂直生态园 2
这个生态园主体几间农舍是利用一些报废的货柜组合而成。再破再烂的货柜那怕只剩下几根骨架在这里都可成为“骨干之部”,下面让我们共同展开空间生态园。

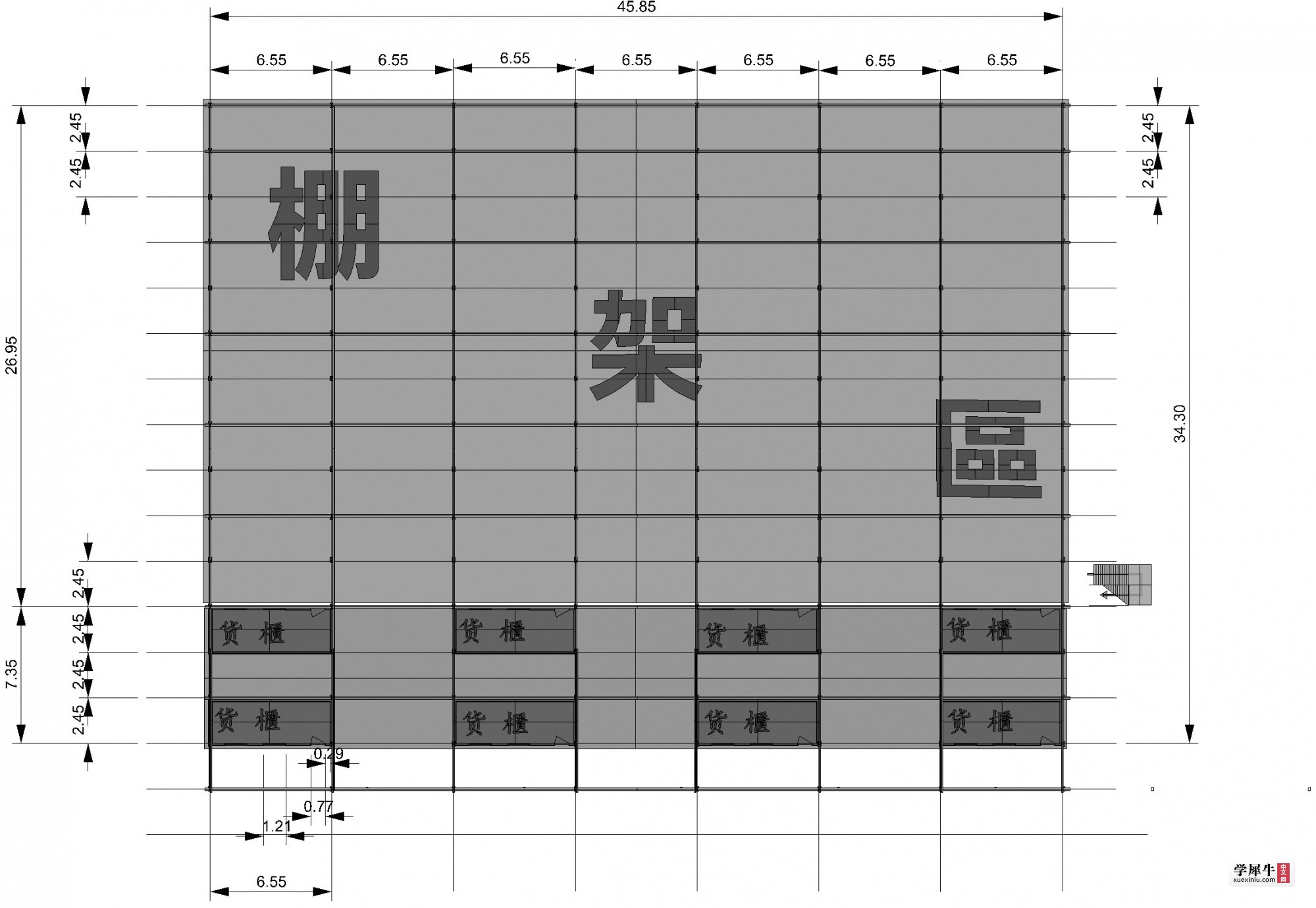

图3 垂直生态园底层平面示意图

图3 垂直生态园底层平面示意图
图3 垂直生态园底层平面示意图
垂直生态园粗略设想底层用了8个40呎报废货柜,其实不一定是货柜,农民原有居住的砧石结构、木结构的农舍都可做垂直生态园的一部份。房屋面积大小都可以,

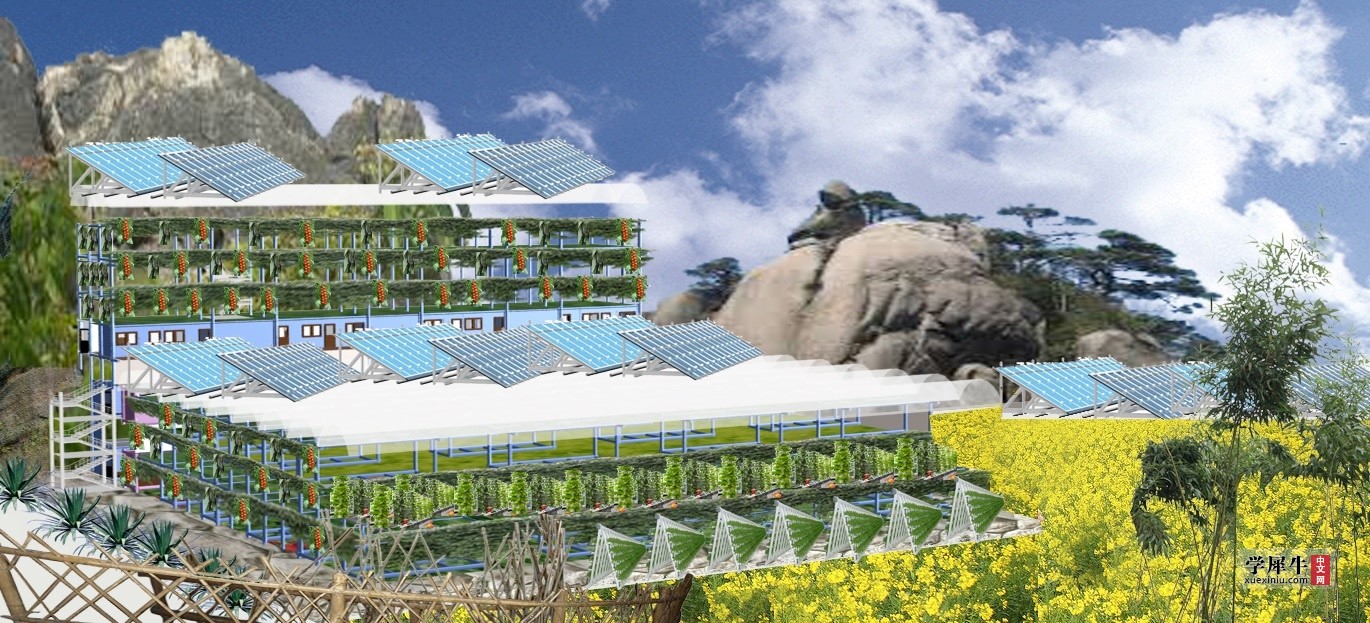

图4 垂直生态园透视图

图4 垂直生态园透视图
图4 垂直生态园透视图

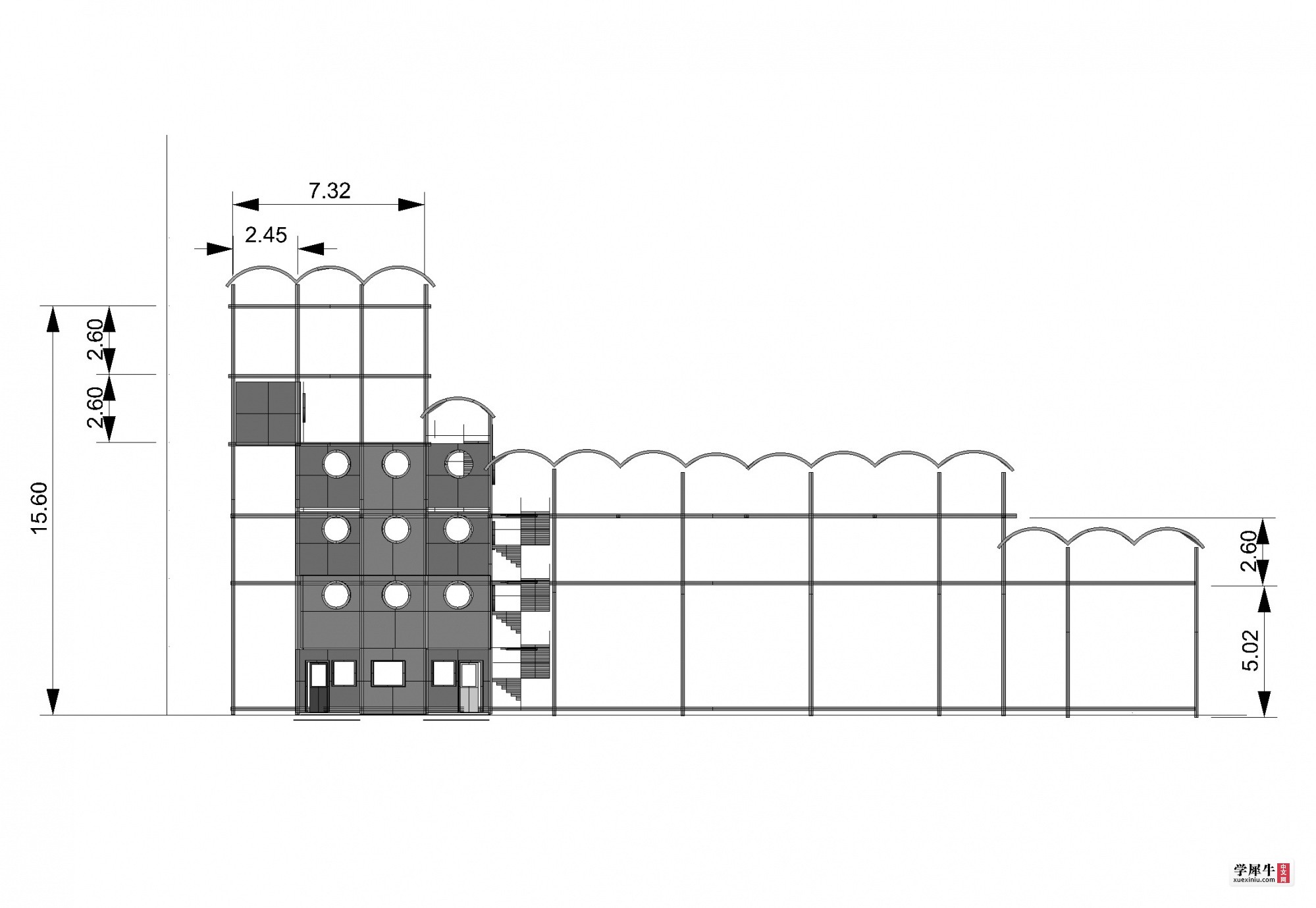

图5 垂直生态园侧立面示意图

图5 垂直生态园侧立面示意图
图5 垂直生态园侧立面示意图
由图可见,垂直生态园分三部份:
1·多层种植棚架。a:底层水种区。b. 上层薄土瓜菓蔬莱种植区。
2. 货柜屋。包括:a:底层农舍。由于货柜在平面和立面上都是间格放置,利用率很高。一个40呎货柜底面约为:2.4*6.5 = 15.6平米,将8个货柜的外囲空档用垟体补上就成了一个 7.5*45 = 300平米的居屋,够3-5户居住。上面三层如果做成人工蘑菇培植场,一年要为市场提供多少“ 信抱菇” 、“鸡腿菇” 、“针缐菇” …。
3. 屋顶、地面安置了好几组太阳能光伏电池组用于照明、保温、抽水、生态园滳灌…。
  多层种植棚架的设计、安装是本工程的重点和难点,应由合格结构工程人员完成,百年大计,安全第一。图6是老汉畅想的一个方案,仅供参考!

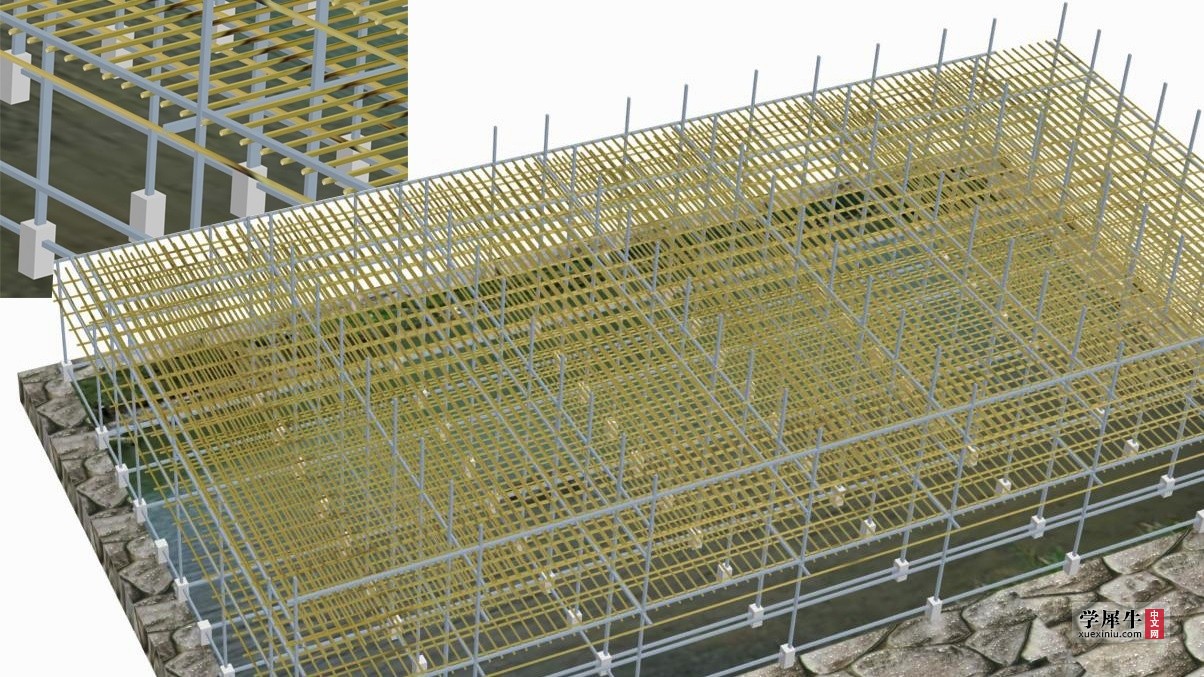

图6棚架参考方案

图6棚架参考方案
图6棚架参考方案
棚架主受力部份是用角铁焊接组合而成,棚架杆件断面形状、尺寸都需要专业设计人员根据棚架尺寸、荷载状况,经电脑辅助软件计算确定,万万不可胡乱焊接组合。各层的面料,可用竹子铺设,下层受力大,可迭较粗的,上层正交方向排列的竹杆可迭较细的排成楼层地面。
   也可以就地取材像修建农舍那様先修民居,再在顶部架设1-2层棚架。图7是设想的一个居屋由片石垟砌成的农舍,上层是用钢管、角铁加竹子搭成的棚架,供参考。

图6是由片石垟砌成的农舍加上混合竹制生态棚架

图6是由片石垟砌成的农舍加上混合竹制生态棚架
图6是由片石垟砌成的农舍加上混合竹制生态棚架
生态棚架与农舍在结构上是各自独立的,农舍完全可以按自己的需要确定,如果新建,取用平屋顶本身就构成了屋顶种植园。
  整个生态园分为三个功能部份。图八是水种菜园,由于需要一定的水深所以设在生态园的底层地面部份,至于养殖水中应掺入什么肥份,适宜种植什么蔬菜瓜菓需由农艺师确定。各地水种蔬菜都有现成的经验都可以参考。

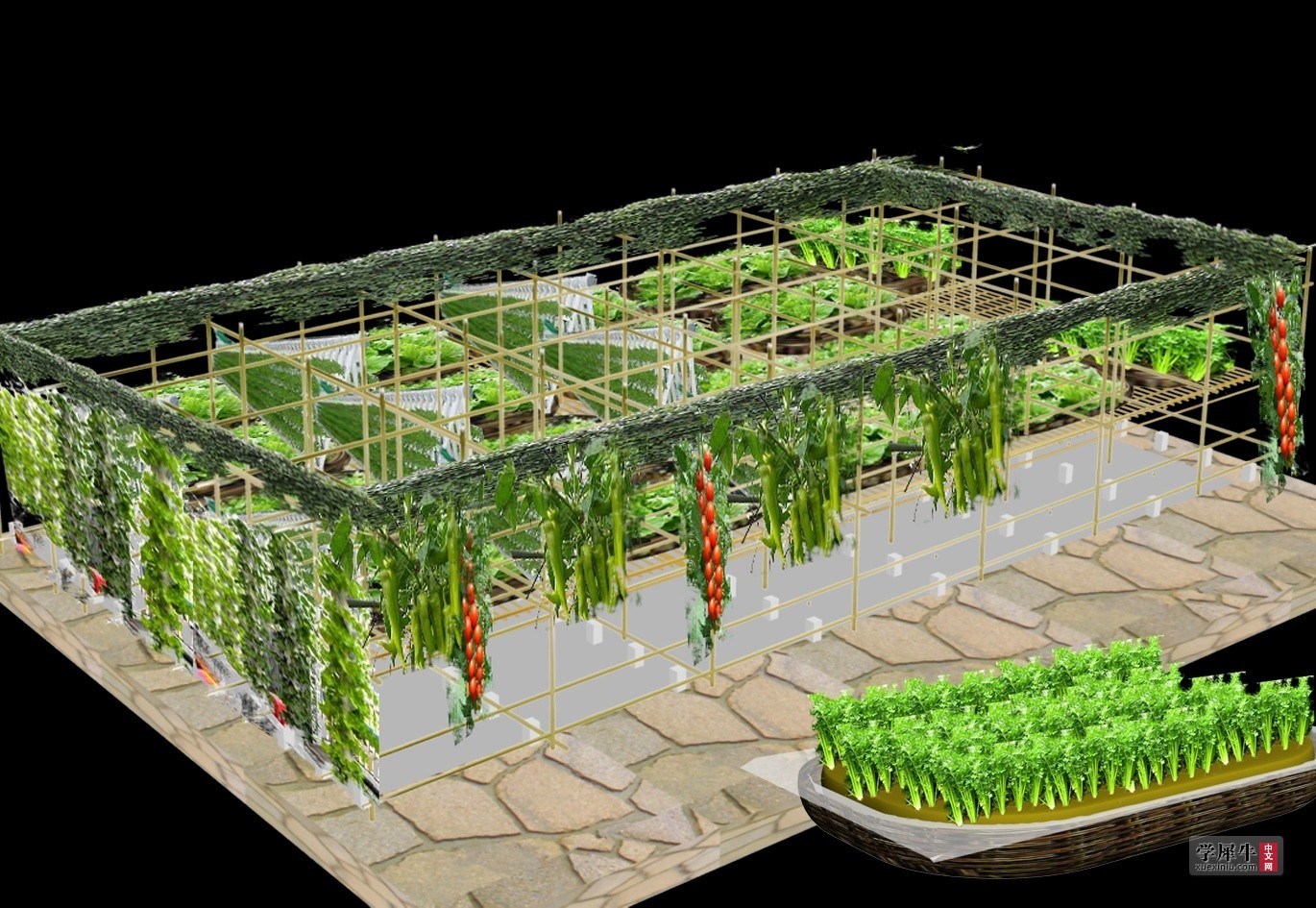

图八底层水种菜园示意图

图八底层水种菜园示意图
图八底层水种菜园示意图
图九是上层薄土生态种殖地。各地都有大量经验。有些试点发展的城市屋顶菜园的铺设及种殖方法都是可以移殖的

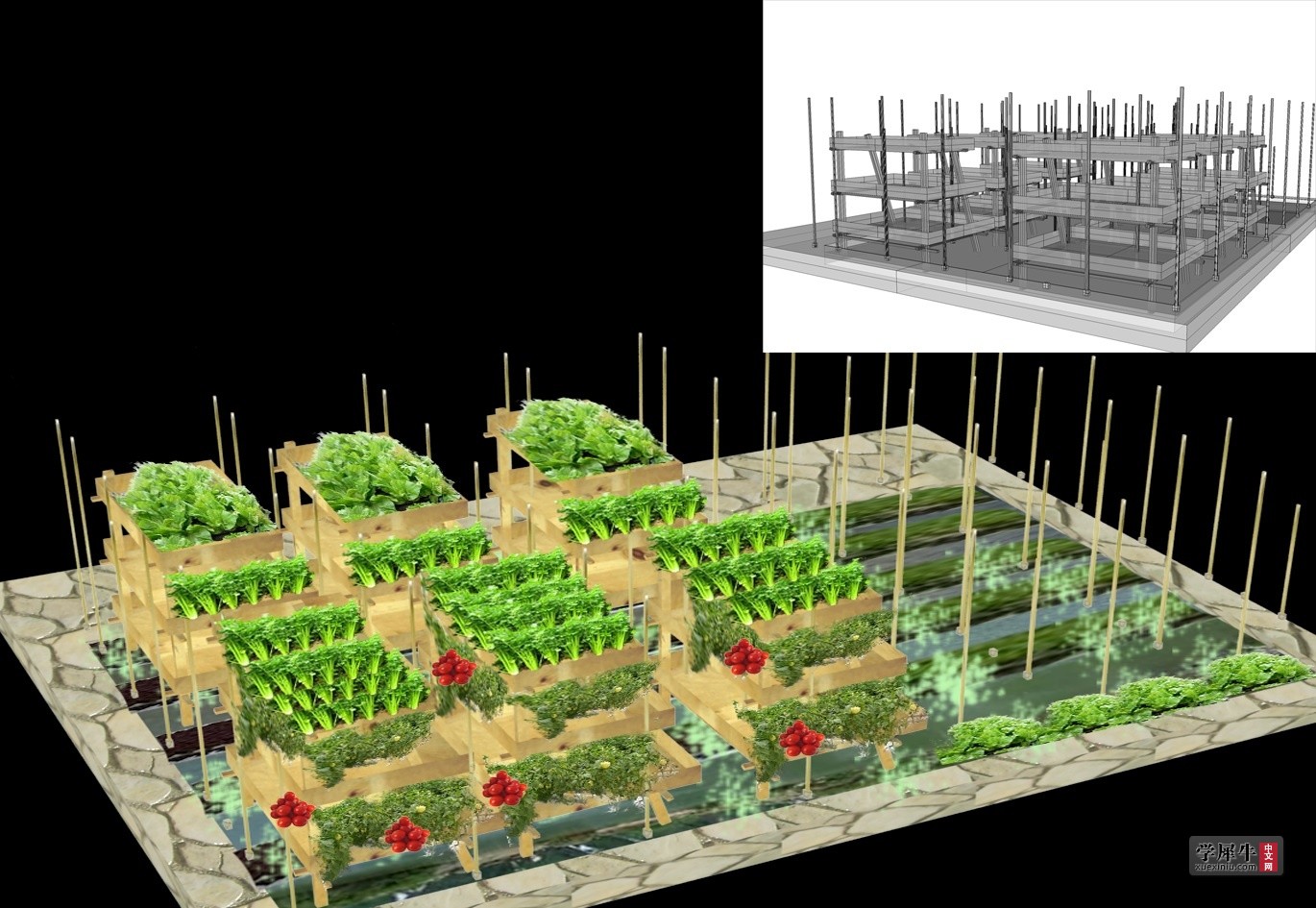

图九 上层薄土生态种殖菜园

图九 上层薄土生态种殖菜园
图九 上层薄土生态种殖菜园
上层薄土菜园是建立在竹杆铺设的竹枕上,并不是一个密实的楼面,如何将种植农作物的土层铺设在竹枕之上又不让土壤中的水份流失,必需借助容器装上人工配制的土壤。 网上厂商提供了各式各样的塑料或水泥箱子装土。后者太重前者太贵, 试想一下这么大一层层的生态园要花多少钱来购买一大枇塑料箱子,老汉想到采用藤编、竹编,还有柳条编的筐子最省钱。为了解决编帜料的漏水问题可在内层面铺上一层塑料膜隔水防外漏层组成一个不花钱的,就地取材的装土箱如图九右下角所示。
  用竹材组合的棚架有些问题需要进一步研究考证,解决。由于竹材是弹性材料在棚架上是靠绑札来固定在一起组成整体,当操作者在楼面的动作时必然引起恍动牵动土盘的相应恍动,这样的振动对土壤里的农作物会产生什么影响?如果这影响超过植物生长容许的范围当采用什么方法加强竹棚架的刚性?需要相关专业技术人员共同探讨觧决。
  垂直生态园包括多层生态种植区,各层功能可以根据需要灵活安排。其中底层是最具灵活变化可能的接地层。例如,如果有可能挖深打深的地方或做鱼塘养鱼或回填较厚的土层来种植深根作物,或者填平地面变成养猪养牛养鸡场。农民说:养猪不赚钱肥了一埧田。利用牲畜粪便为上层种植区提供优质有机肥料形成整个生态系统,是个多实际的生态循环方案!
垂直生态园不仅是短期增收的耕作方式,多年生态循环之后有机土层日益增厚逐件使荒山变成沃土,石咔拉山坡渐渐会穿上绿色外衣,昔日被别人看成“啦屎不生蛆”的地方可能变成花果山、水簾硐。让荒山张开双臂捧现出万吨果实吧!以色列不是在往日不毛之地的沙漠上创建了世界一流的农业吗?!
垂直生态园应该是个广义的概念,在人多地少的地方为什么不可以向空间扩展自己的生态园?就是在地广人稀的地方,把自已的农舍连同自己的自留地宅基地一起组成一个垂直生态园,这是一个多好的集居住与生产为一体的生态家园!!!我想以后有一天有可能“地积”概念会变成一个空间的概念。
当下,国内正在推广精准扶贪政策,利国利民!我想“授人以鱼” 与“授人以渔” 是扶贫关联的两方面,糟老头用自己的浅见希望能对贫困地区农民脱贫致富堤供一点参考。
