求教如何找到已有的空间扭曲圆管的中心线

发布于 2016-7-12 0 点赞 3 评论 11925 浏览

Grasshopper 建模技巧中心线空间如何

实习生

收听TA

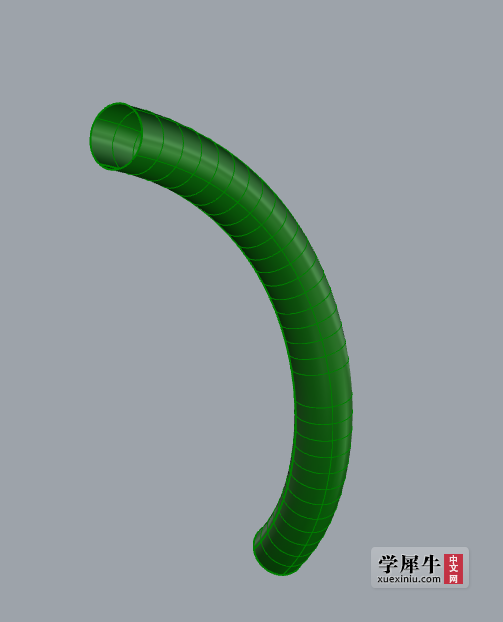

如题，最近遇到一个实际问题，拿到的项目模型只有大量实体圆管，现在需要用到其中心线。求教如何在GH里面便捷的找到其中心线呢？希望各位不吝赐教。谢谢！！ QQ截图20160712174700.png


3 点击回复 0 点击点赞 0 点击收藏

精彩回复

文明上网理性发言、请文明用语

031599 | 设计助理 | 发表于 2016-7-13 09:06:57

取圆管上垂直的两条结构线然后规则曲面取曲面中心结构线就 OK了

0 回复

: ruoheren · 发表于 2016-7-13 10:20 点评

麻烦你能不能说的详细点呢，谢谢。

ruoheren | 实习生 | 发表于 2016-7-13 10:20:48

031599 发表于 2016-7-13 09:06
取圆管上垂直的两条结构线然后规则曲面取曲面中心结构线就 OK了

麻烦你能不能说的详细点呢，谢谢。

0 回复

031599 | 设计助理 | 发表于 2016-7-13 14:57:00

取圆管上的结构线1 取两根有这两跟线后可以规则个面2 然后就可以以这个面取中心结构线


0 回复
