TS 问题

发布于 2020-5-28 0 点赞 12 评论 2292 浏览

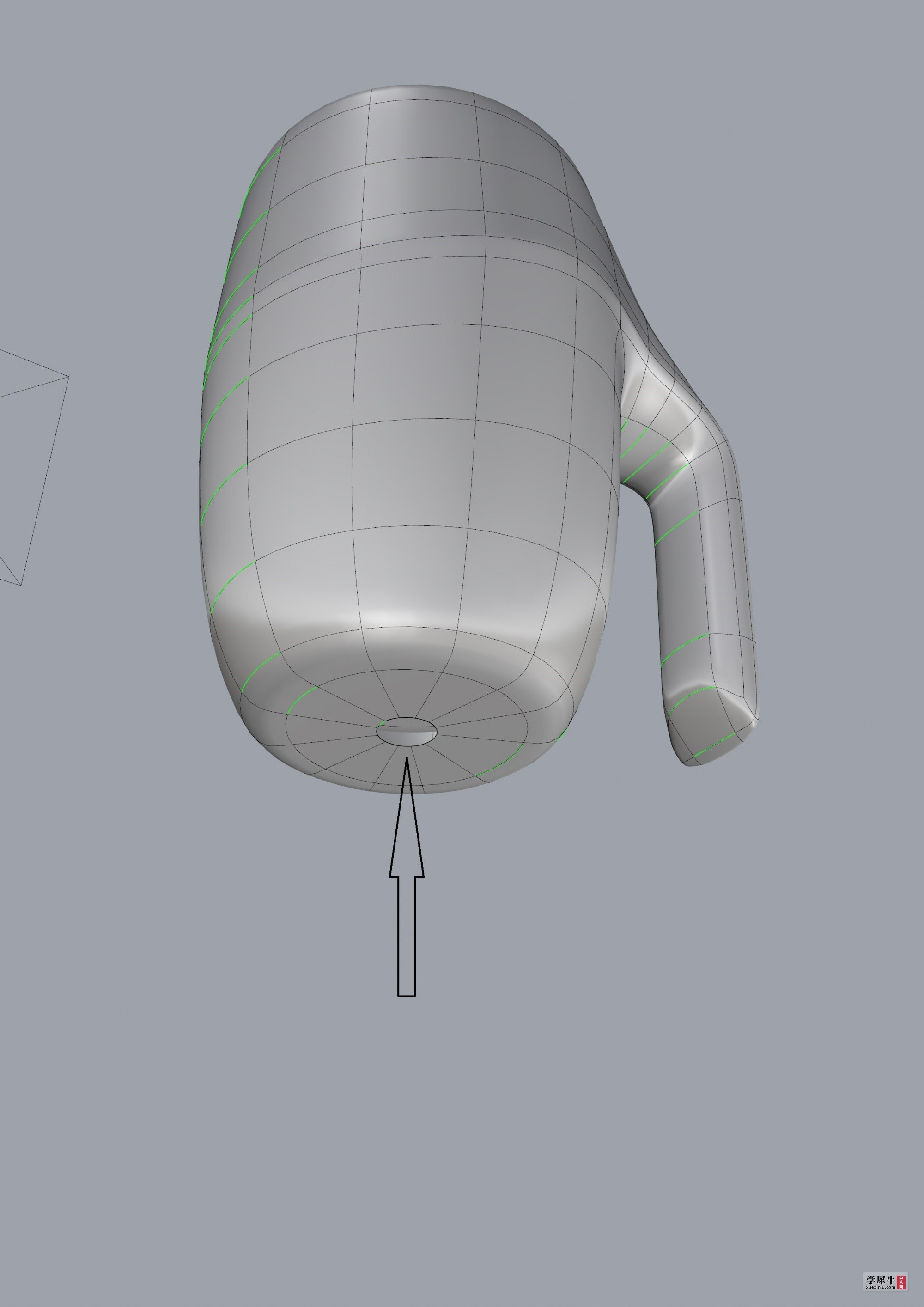

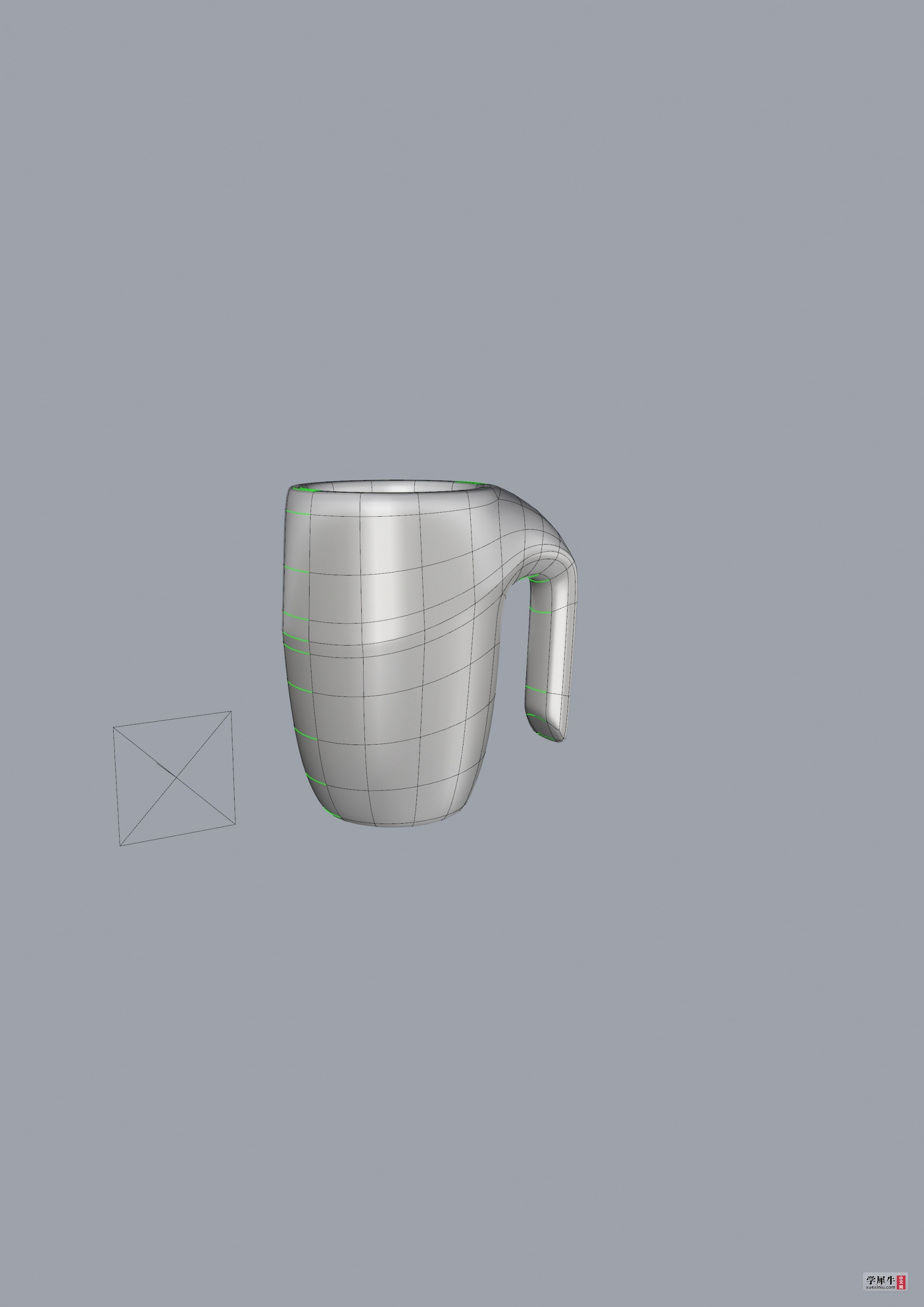

用TS造了一只杯,但下面的孔却无法填补,请大家帮忙!
Mug 2 P1.jpg
Mug 2 P2B.jpg

Mug 2.3dm

942.67 KB, 下载次数: 33

 [充值]

本作品由 ckmok 日常练习所创造,仅供参考学习使用
转播
12 点击回复 0 点击点赞 0 点击收藏
淘帖 举报
使用道具
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

海狸 | 资深设计师 | 发表于 2020-5-28 23:33:17
首先找出中心点
然后有两个方法:
1、打开控制点,选中内圈所有点,设置XYZ与中心点重合
2、通过内圈每相邻的两边三点加中心点,四点建立新的TS面,整圈补完即可。
1 回复

举报

夜生活 | 设计主管 | 发表于 2020-5-29 10:41:13
TS中的细分曲面先转成MESH曲面,然后再画线,用单一网格面四边封面再组合,最后转成TS细分曲面就行啦。。。。
0 回复

举报

490394735 · 发表于 2020-5-29 15:06 点评

误人子弟,一楼方法是对的

490394735 | 资深设计师 | 发表于 2020-5-29 15:06:49
夜生活 发表于 2020-5-29 10:41
TS中的细分曲面先转成MESH曲面,然后再画线,用单一网格面四边封面再组合,最后转成TS细分曲面就行啦。。。 ...

误人子弟,一楼方法是对的
0 回复

举报

夜生活 · 发表于 2020-5-29 15:26 点评

怎么误人子弟了嘛,我遇到都是这方法做的,个人感觉挺好的。。

夜生活 | 设计主管 | 发表于 2020-5-29 15:26:38
490394735 发表于 2020-5-29 15:06
误人子弟,一楼方法是对的

怎么误人子弟了嘛,我遇到都是这方法做的,个人感觉挺好的。。
0 回复

举报

夜生活 | 设计主管 | 发表于 2020-5-29 16:51:04
本帖最后由 夜生活 于 2020-5-29 16:55 编辑

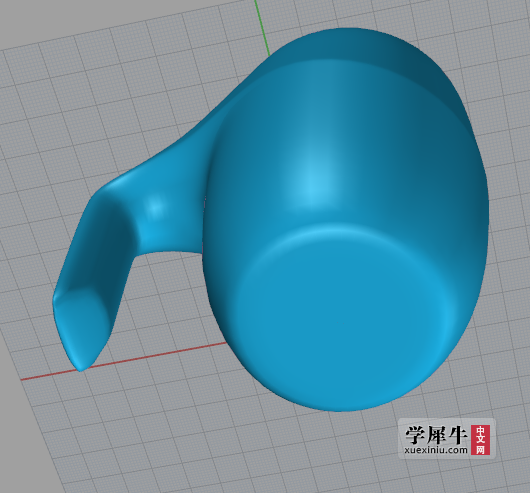

效果还可以吧。。。。

Mug 2.3(处理后)dm.3dm

399.99 KB, 下载次数: 31

 [充值]

0 回复

举报

夜生活 | 设计主管 | 发表于 2020-5-29 16:54:21
效果还可以吧。。。。
0 回复

举报

ckmok · 发表于 2020-5-29 17:13 点评

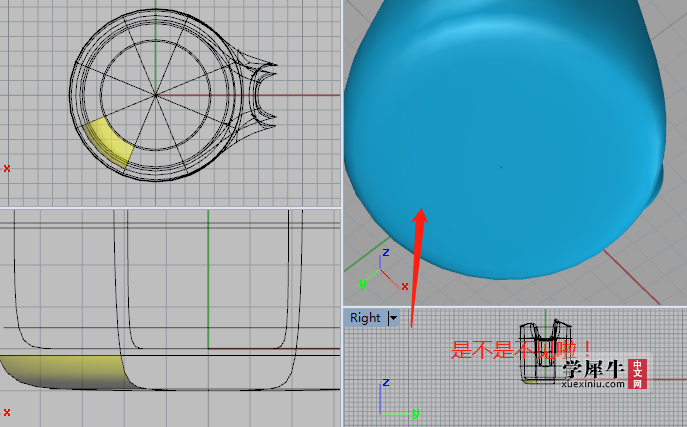

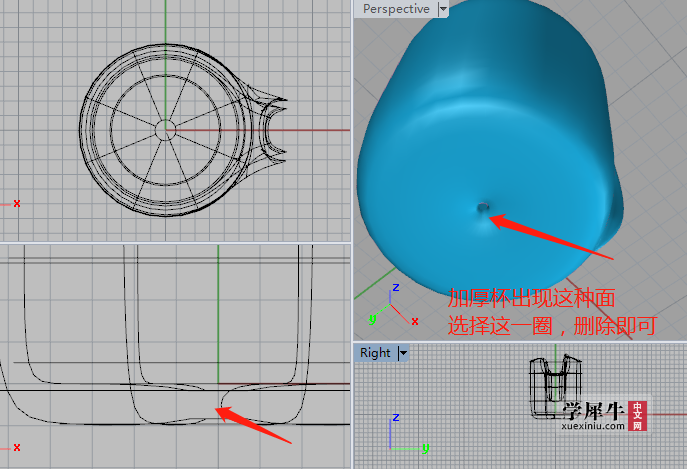

多谢帮忙,我打算造一杯,胶料厚度2.5mm ,用_tsThicken 后发现有一小孔,如下图!

ckmok | 设计主管 | 发表于 2020-5-29 17:13:45
夜生活 发表于 2020-5-29 16:54
效果还可以吧。。。。

多谢帮忙,我打算造一杯,胶料厚度2.5mm ,用_tsThicken 后发现有一小孔,如下图!
Mug 2 P3B.jpg

Mug 2 from xue.3dm

1.46 MB, 下载次数: 29

 [充值]

0 回复

举报

夜生活 · 发表于 2020-5-30 08:42 点评

按照我的方法做就可以啦。。。。

夜生活 | 设计主管 | 发表于 2020-5-30 08:42:20
ckmok 发表于 2020-5-29 17:13
多谢帮忙,我打算造一杯,胶料厚度2.5mm ,用_tsThicken 后发现有一小孔,如下图! ...

按照我的方法做就可以啦。。。。
0 回复

举报

ckmok | 设计主管 | 发表于 2020-5-30 10:29:53
哈,TS就是一个淘气的老家伙,射雕中的老顽童!左右互搏,有时令到我们从两个不同角度找出做模型的方法,但要了解左右互搏,要有如郭大侠单纯的童心!
0 回复

举报

夜生活 | 设计主管 | 发表于 2020-5-30 10:40:45
是不是很神奇呀!
0 回复

举报

ckmok · 发表于 2020-5-30 11:15 点评

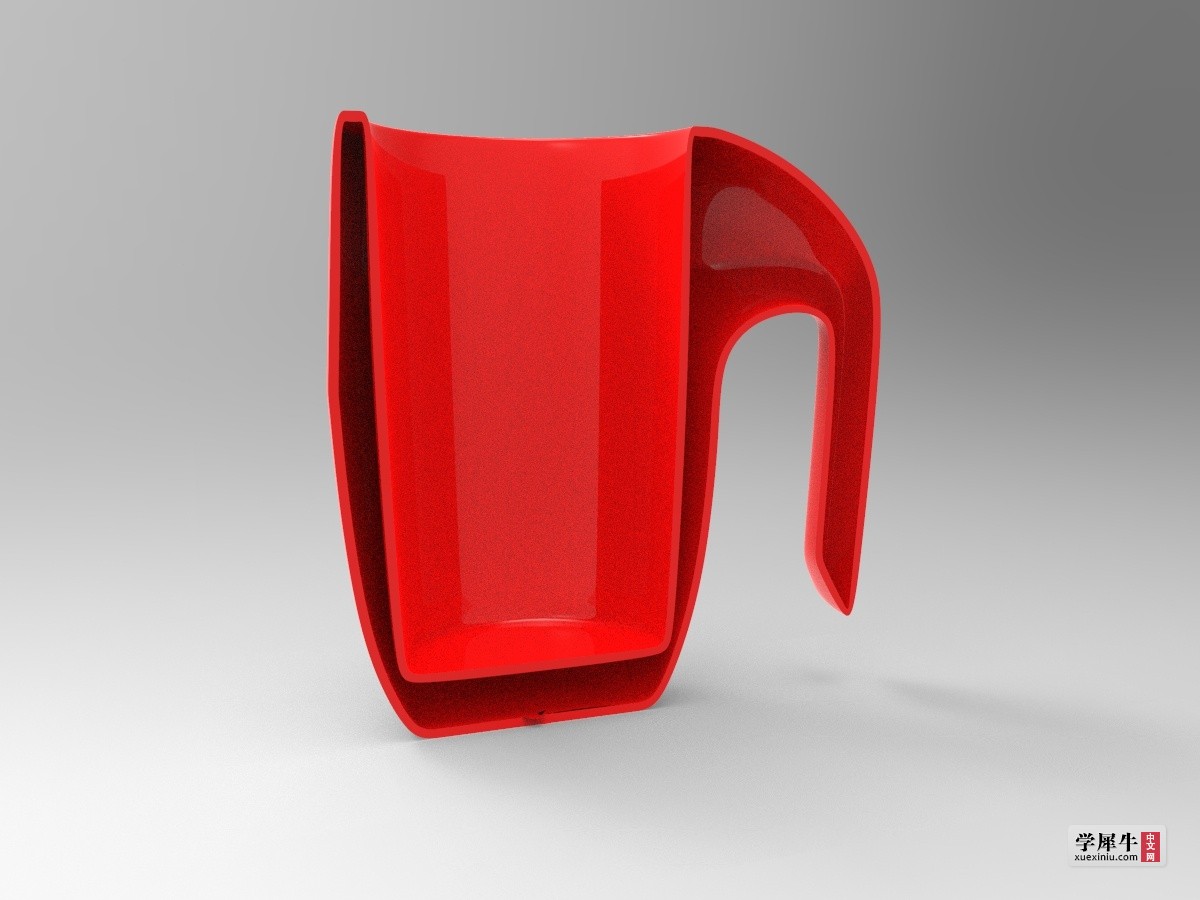

这方法很好,跟以上做法,以Solidworks或Mastercam 读得到,可以以数控锣床锣出来!非常感激!下图是以Solidworks读Rhino 3dm档,中间切开,export to step 档,再以KS7 做渲染!

ckmok | 设计主管 | 发表于 2020-5-30 11:15:53
夜生活 发表于 2020-5-30 10:40
是不是很神奇呀!

这方法很好,跟以上做法,以Solidworks或Mastercam 读得到,可以以数控锣床锣出来!非常感激!下图是以Solidworks读Rhino 3dm档,中间切开,export to step 档,再以KS7 做渲染!
Mug 2C rev 4 step.685.jpg
0 回复

举报

酒醉的探戈 | 设计师 | 发表于 2020-7-27 22:10:07
T点与星点的问题
0 回复
