面积面积!!!球球来个脑子比我好多了的

发布于 2021-12-12 0 点赞 4 评论 2659 浏览

我想在曲面上均匀的按面积填补面积希望广大大佬能救救我或者给个算法解法!!!!

已知的面积

已知的面积

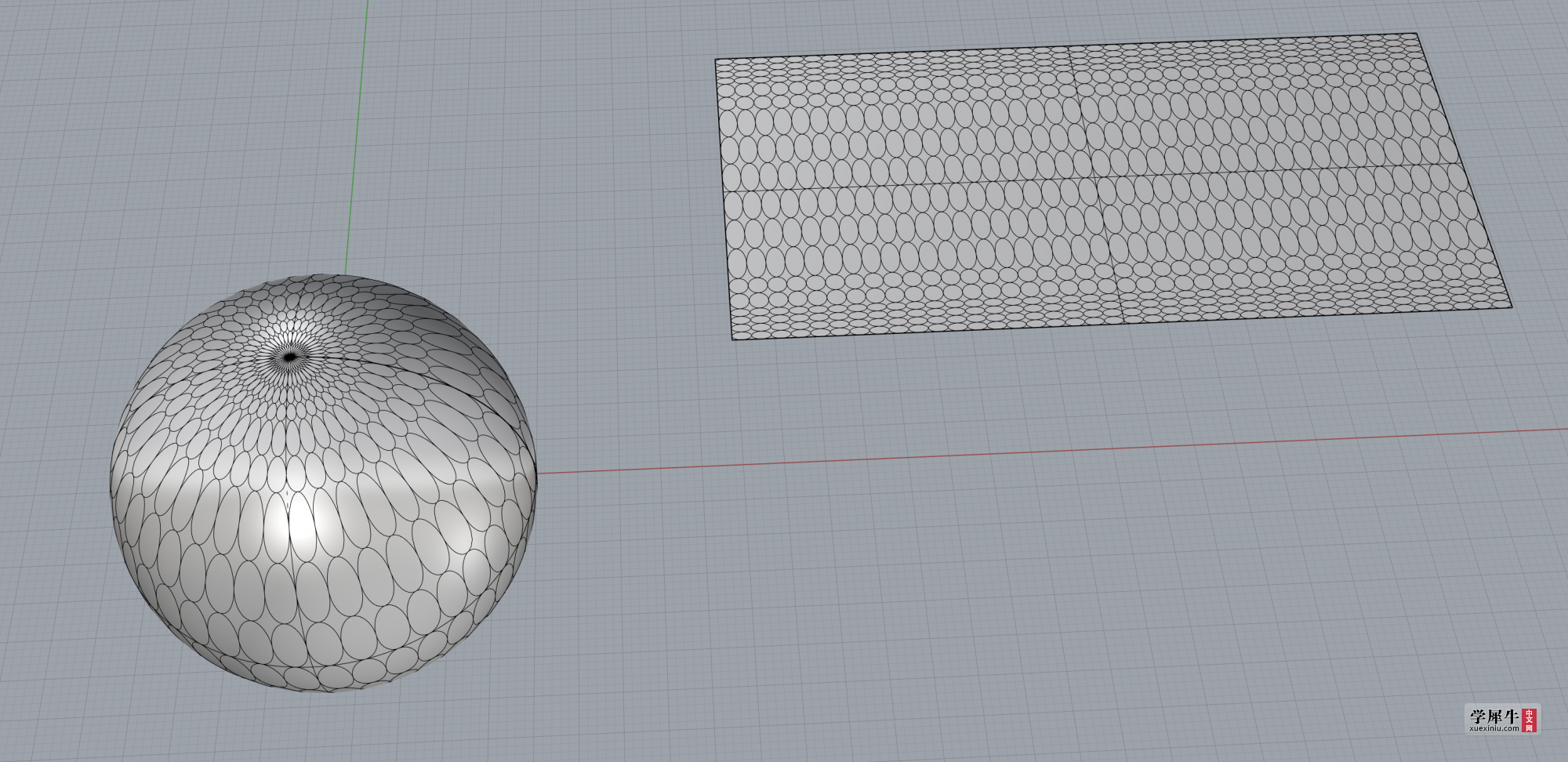

想要在这已知的面积上铺满园上图虽然有效果但是精度不够我想在公差内的

想要在这已知的面积上铺满园上图虽然有效果但是精度不够我想在公差内的
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

小宇很厉害 | 设计总监 | 发表于 2021-12-24 06:19:26

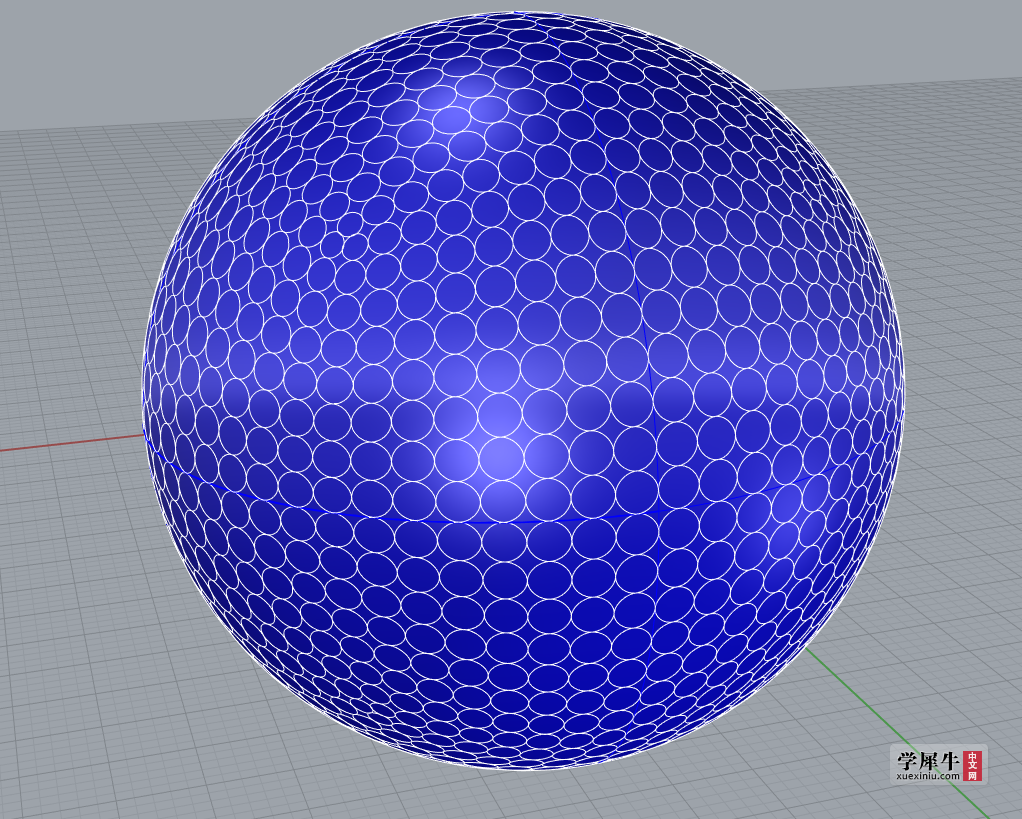

优化版……不过效果其实差不多,甚至有些地方还不如之前的圆,但相交部分控制得更到位了。

spherecircle_iteration.3dm

7.97 MB, 下载次数: 7

 [充值]

spherecircle_iteration.gh

51.5 KB, 下载次数: 0

售价: 50 个大洋  [记录]  [购买]  [充值]

2 回复

举报

hlyaya · 发表于 2022-2-16 14:17 点评

膜拜大佬

小宇很厉害 | 设计总监 | 发表于 2021-12-23 21:17:41

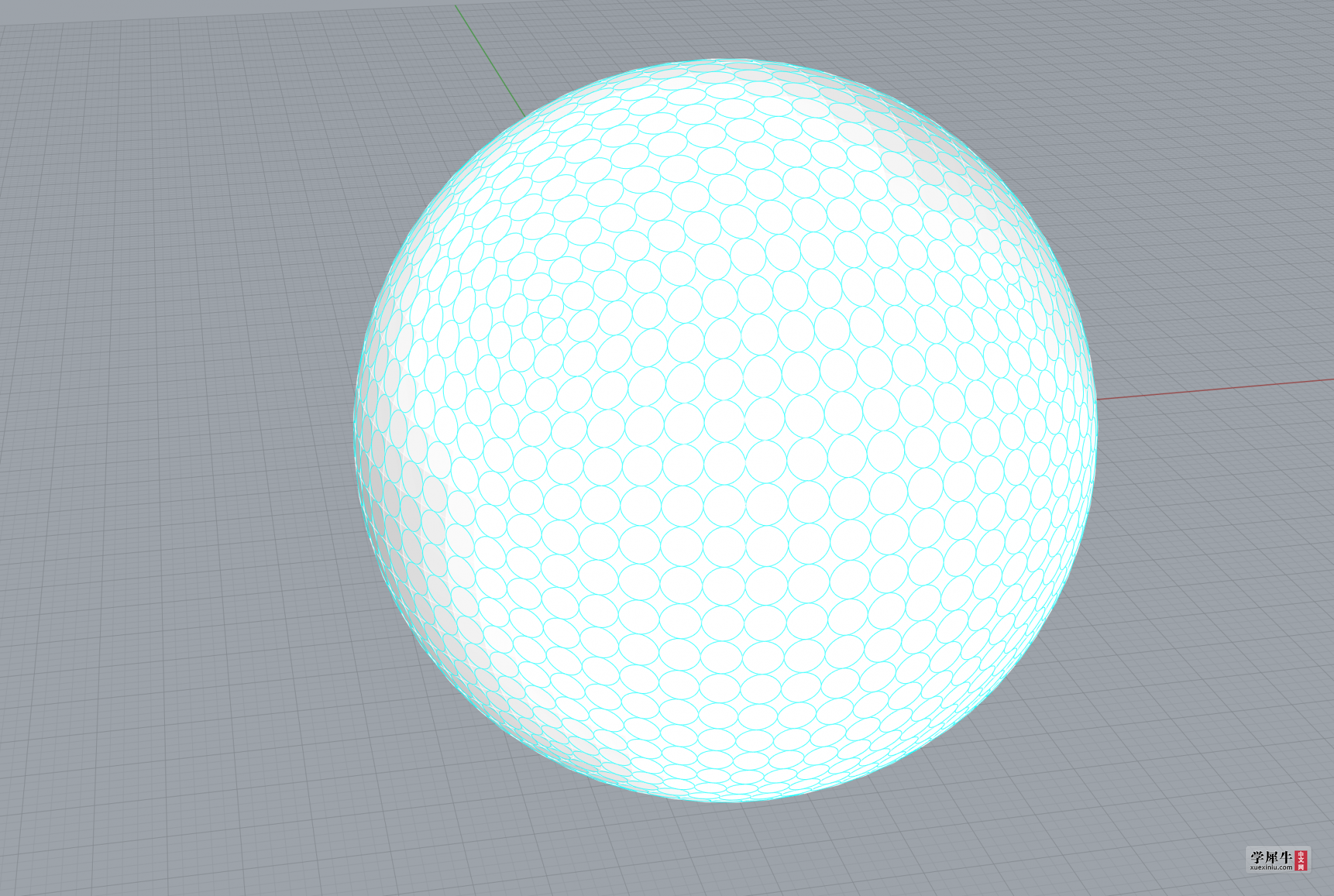

嘿,突然想到细分球体转网格后每个面看上去都还算接近标准四边形,那么就手动+Gh组合个解决方案。
调整好点的顺序,生成封闭的内插点曲线,然后拉回到尺寸差不多的标准球体上

视觉上比较Nice,不过有几个三边互相接触的面那里的近似圆互相穿过了,需要手动在这几个面上重新画线,而且实际上每个近似圆并非完美的仅相交于单个点,有些稍微重合了一小段线段,有些甚至没交上。

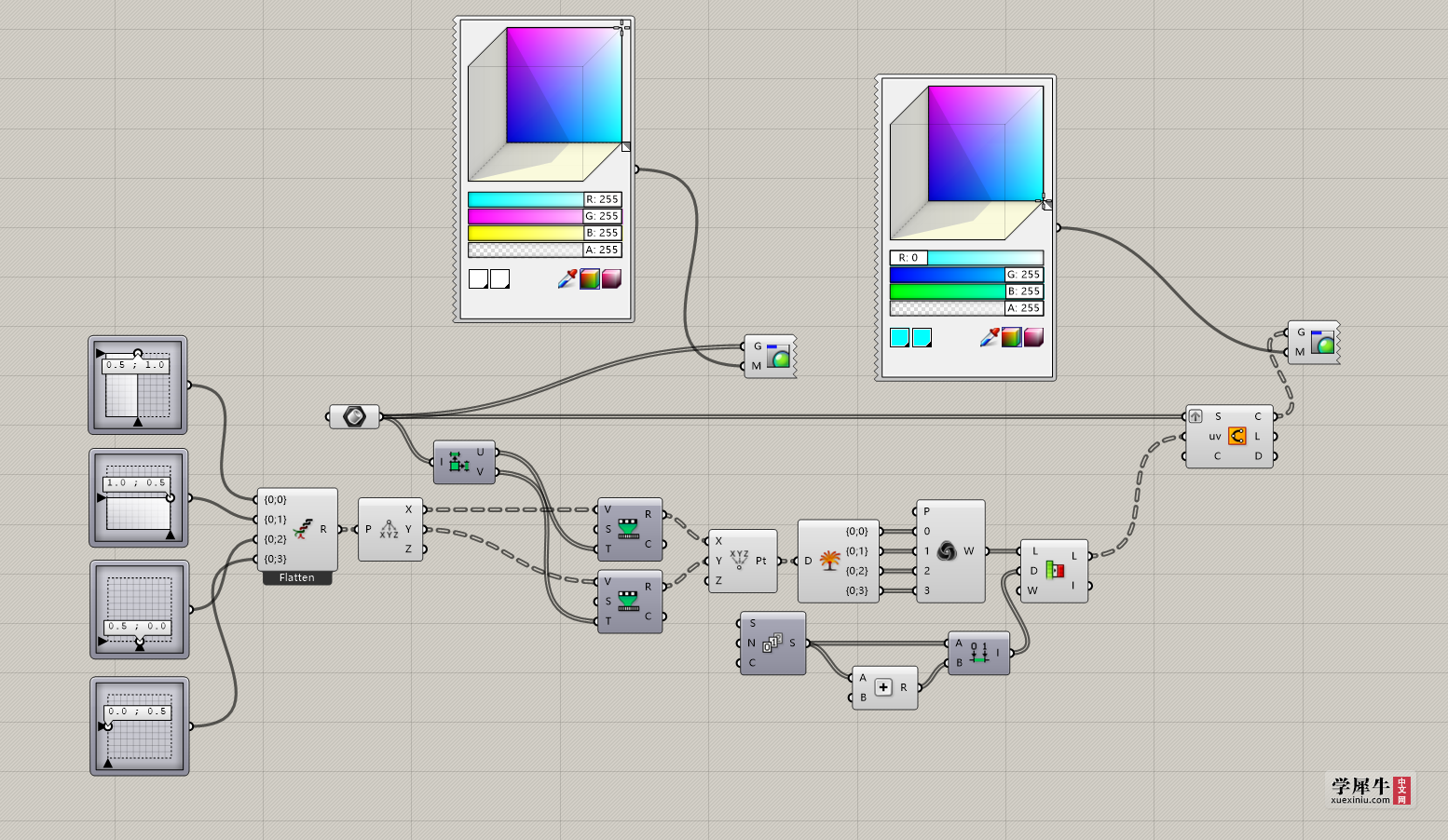

电池图都给了,能不下载GH源文件就别下载了,虽然大洋没用,但标高点希望可以自己动手……


spherecircle.3dm

10.72 MB, 下载次数: 6

 [充值]

spherecircle.gh

38.05 KB, 下载次数: 2

售价: 50 个大洋  [记录]  [充值]

1 回复

举报

小宇很厉害 | 设计总监 | 发表于 2021-12-23 05:09:21

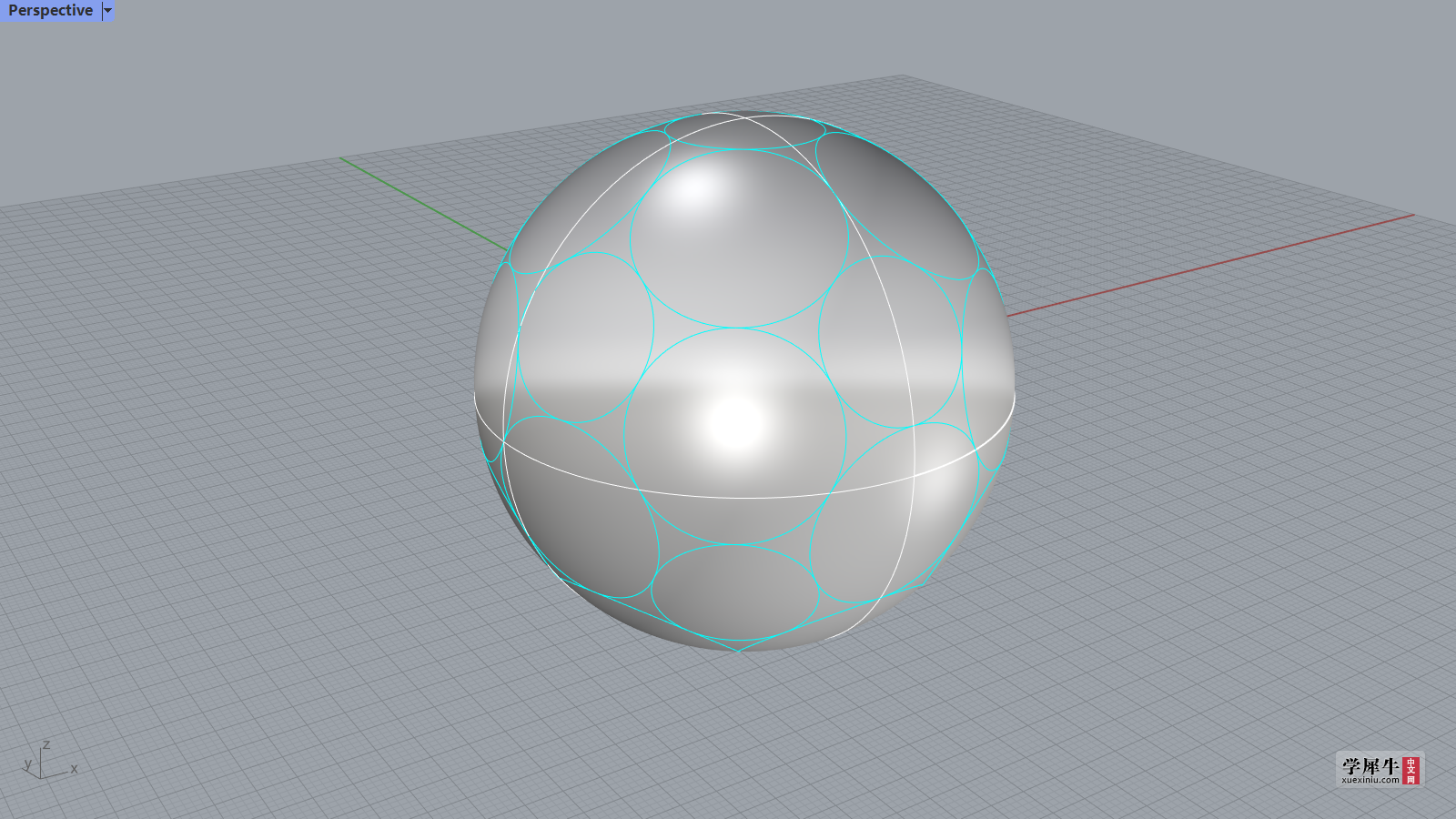

目前能想到的就是足球结构了,五边形六边形紧贴排列,然后再画圆就可以了,每个圆都可以完美贴合球体。
应该还有其它的方法可以组合成近似球体,但估计效果都不如五边六边组合。
还有种常规方法是展开,然后做椭圆,再流动回去,但是这种方法要不停地改变椭圆的比例然后观察效果,才能尽量做到比较圆,不过好处是每个单元都完美相交于单个点。


0 回复

举报

hlyaya | 设计助理 | 发表于 2022-2-16 14:17:08
小宇很厉害 发表于 2021-12-24 06:19
优化版……不过效果其实差不多,甚至有些地方还不如之前的圆,但相交部分控制得更到位了。

膜拜大佬
0 回复

举报
