首先陈老师祝大家开学愉快！也祝老师们教师节愉快！今年就读产品设计专业的学生一定要认真看完哦！这也许是你本专业软件技能学习的萌芽时期，能够让你更好的去了解专业技能需求和学习方向。感谢大家一直对陈老师犀牛建模教学的支持！

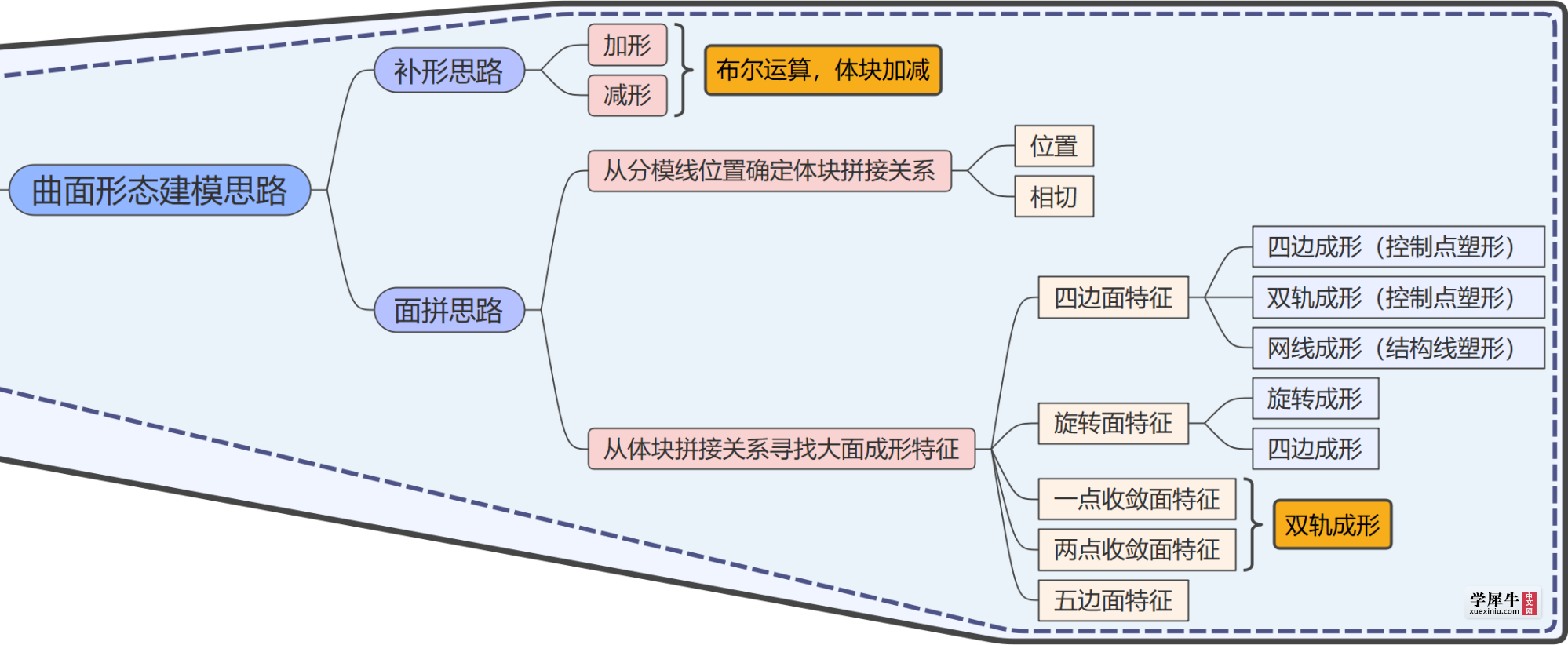

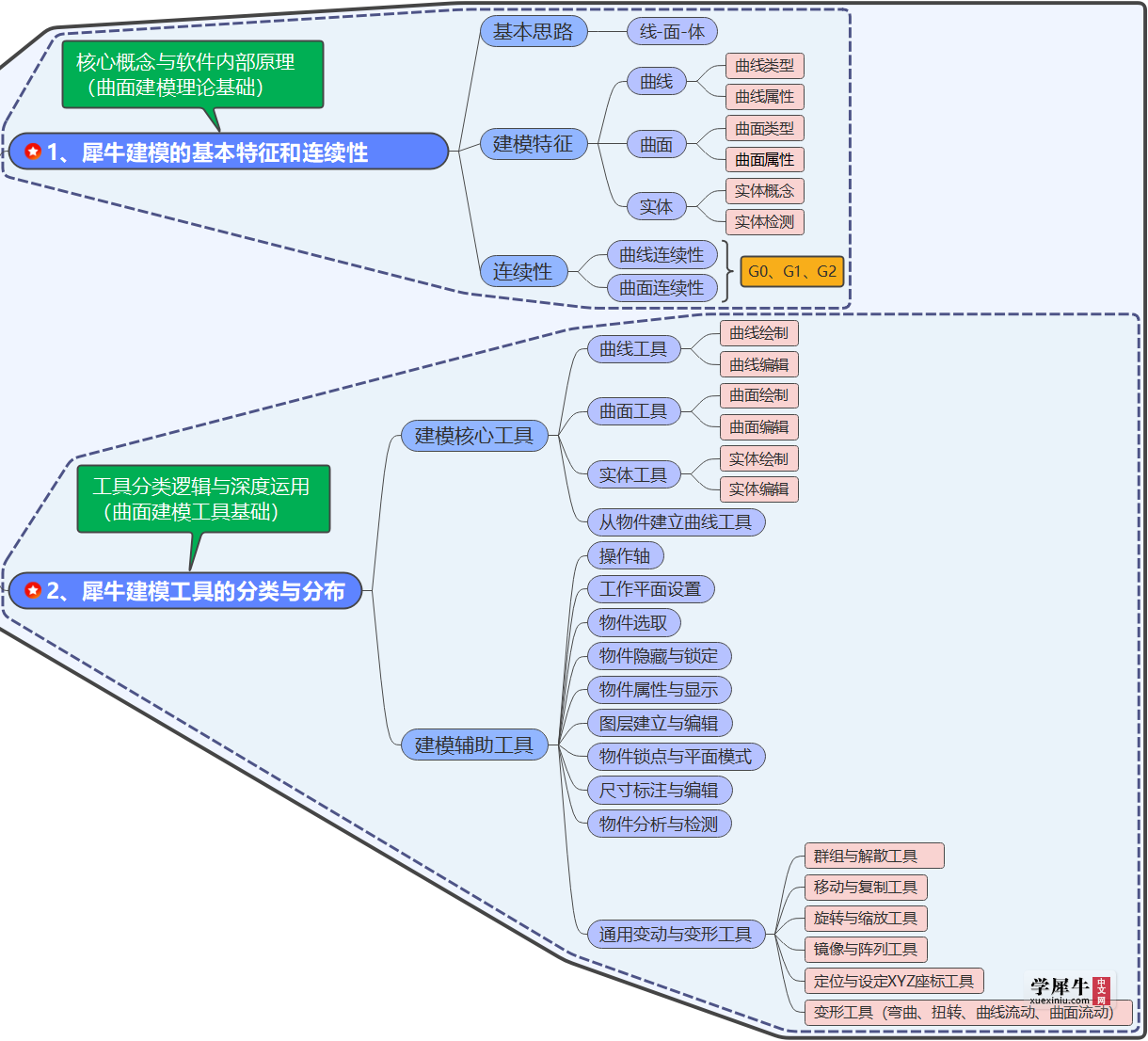

课程分为直播和线下，直播的目的主要是打基础（零基础不能直接参加线下，必须要上完直播课才能继续线下课程的学习）。直播课主要是学习常用犀牛建模工具使用的原理和建模的底层逻辑。犀牛本身工具很多，但是我们不用学习那么多，陈老师再复杂的曲面建模用的也都是那些常用工具，只是他比你们每个人都理解透彻，他能将这些工具互相联系并融合出各种建模技巧，所以还是那句话，学习犀牛建模一定要通过正确的方法来学习。我们首先来了解下犀牛建模的基本思路，建模特征和工具的分类与分布。

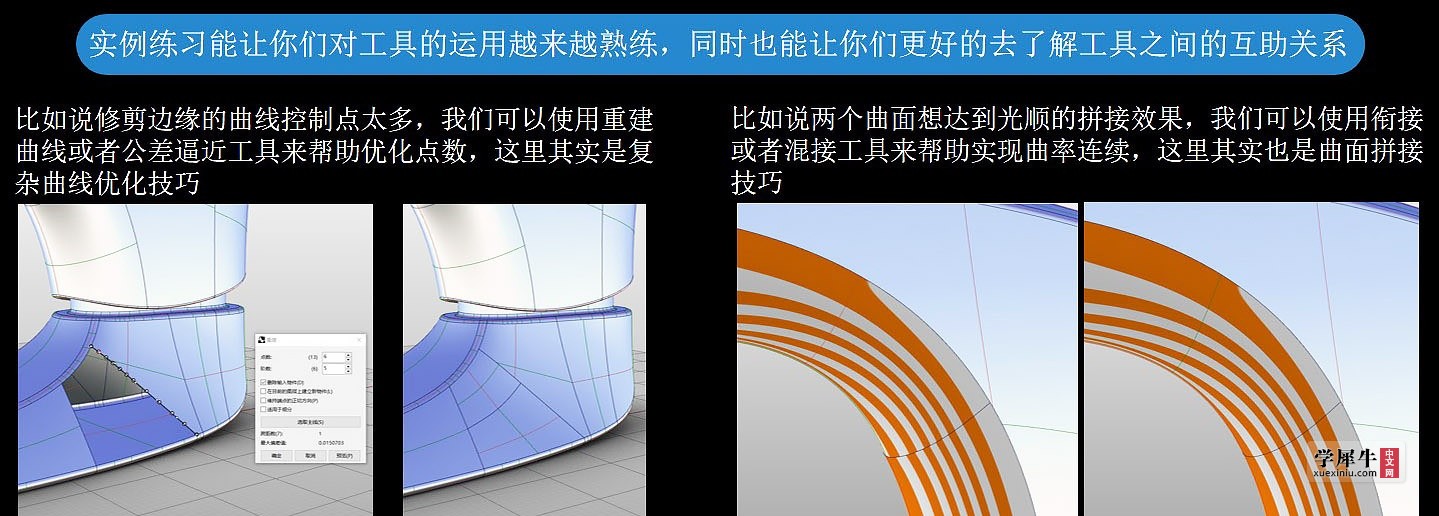

你们学工具要注意这几点，一是单个工具的深度用法，尤其是曲面生成工具，什么样的线能得到什么样的面？条件有哪些？算法是什么？每个选项的作用以及带来的结果是什么？这些都要玩的非常清楚。二是工具之间的联系用法，例如控制点简单的曲面可通过调整控制点来塑形，那么能调整曲面控制点的有哪些工具，包括UVN移动（精确调整），操作轴移动（自由调整），此外还要理解什么是法线方向，UV方向等概念。也就是说你要学会的不仅仅是这个工具用法，更多的是掌握和这个工具联系的后续操作。再如曲面修剪后，后续操作可能需要提取边缘线，然后再优化边缘线，优化的方法就包括重建，公差逼近和移除节点等，然后再通过优化的线来生成面，那么生成面的操作又回到最开始建立曲面工具的学习，所以犀牛建模考验的是你平时的积累，能随时从你脑海里拿出相应的建模工具或技巧来解决当前的建模问题。实例的练习其实就在解决这个问题，如果能做到理解，练习和总结性学习，你们的犀牛建模问题自然就解决了。
怎样才能更快更有效的学会犀牛建模（陈老师线下教学理念） 一是理解：用学数学的思维去学习这门软件，把常用建模工具联系起来学习，理解工具的使用条件，背后算法，选项作用以及相关的其他工具用法。一些数学应用题要用到不同的定义和公式整合在一起方能解决问题，犀牛建模也是一样，一个模型要用到不同的工具、思路和技巧整合在一起方能构建出来，这是你们学习的难点，也是初学者最开始要培养的学习思维。 二是练习：练习能让你们对建模工具或技巧越来越熟悉，最终会形成完整的工具关联和建模思维，好比数学题做多了就会有一套分析问题的思维库，但有的初学者早期形成的建模思维不一定是最优的，所以一定会有试错的过程，这个过程不要怕，他是一个不停的积累错误问题，探索正确建模方法的过程，也是帮助你们后期进一步追求更高建模标准打下扎实基础的过程。犀牛建模思维的学习也是可以帮助你们提升产品设计表现力的。 三是总结：总结能让你们学习更高效，做到举一反三，灵活运用，遇到问题也能轻松拿出对应的解决方法。如果想短时间内学会犀牛建模，那就要学会总结，总结工具的联系性，总结建模技巧和分面思维，通过总结你们后期才能获得更深的建模领悟，才能进一步追求更高标准的建模体验。

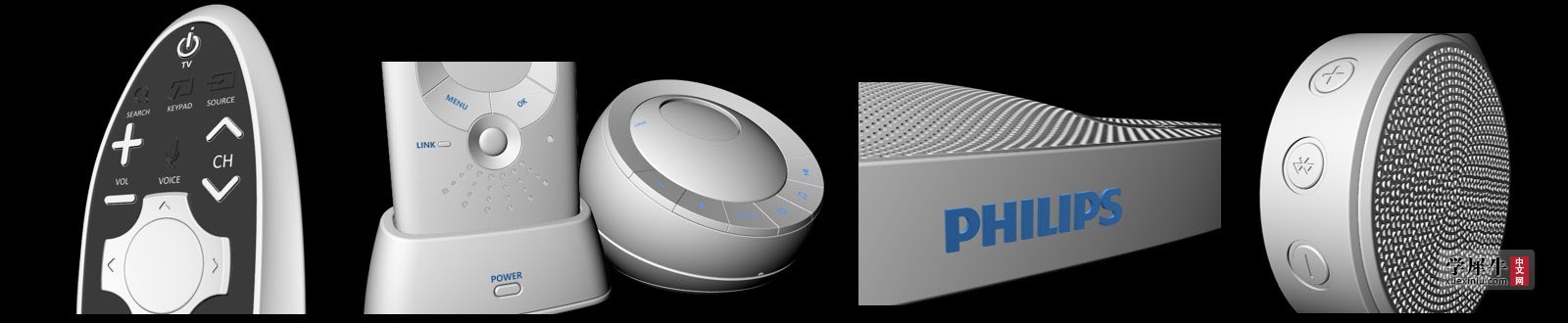

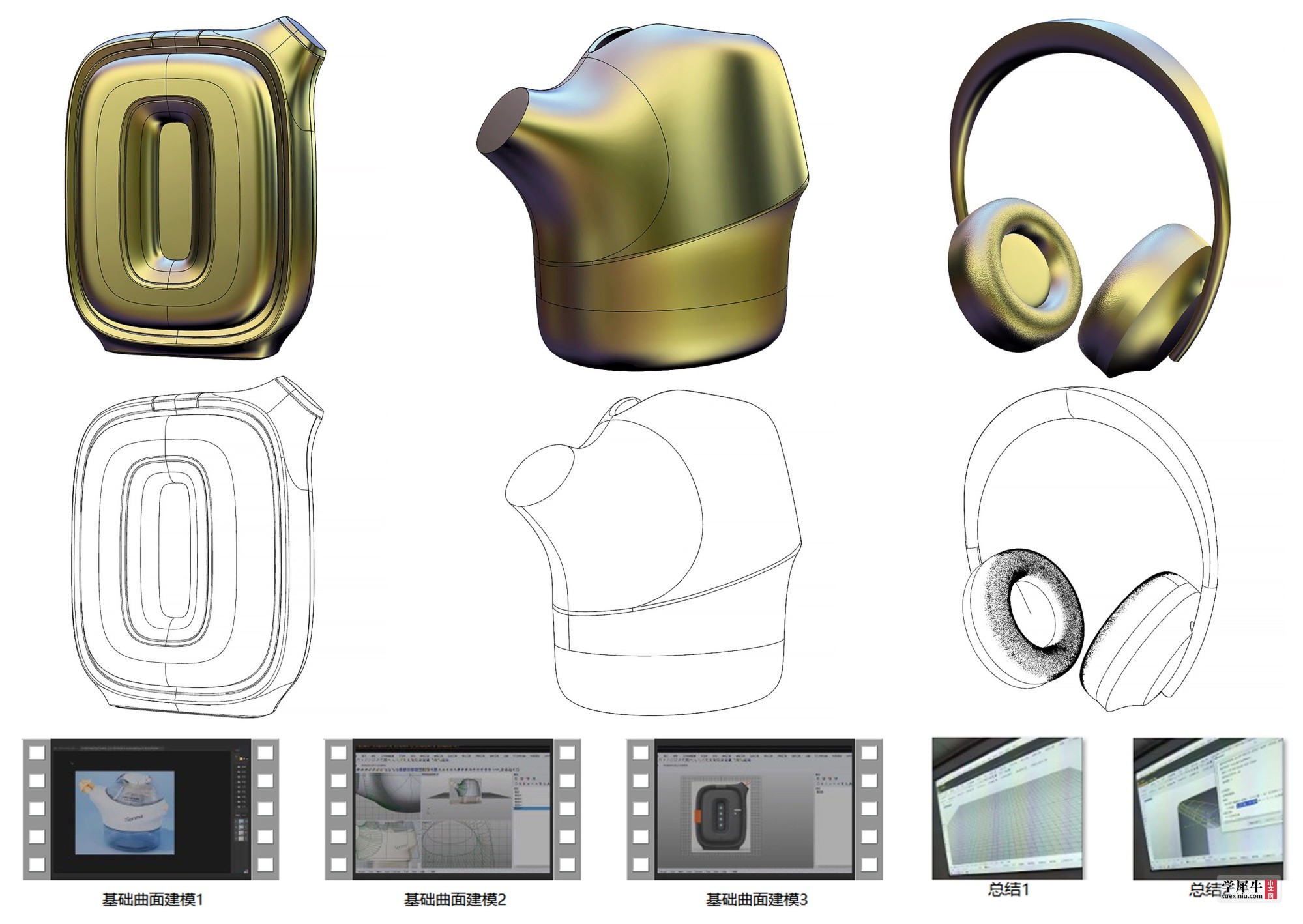

怎样才能通过案例快速掌握建模核心内容（陈老师线下教学案例） 高级曲面的建模学习是循循渐进的，需要先通过基础曲面案例来快速了解常用大面成型特征及过渡技巧，并且从一开始的案例练习就要掌握形态分析方法（四边面，三边面，连续性，分模线，过渡趋势，交线走势，曲面夹角，补形思维，形态细节，功能细节等） 基础曲面案例练习1（音箱，洗鼻器和耳麦） 音箱，洗鼻器和耳麦建模核心知识点：补形思维，四边面特征，双轨最简扫掠，混接曲面，衔接曲面，旋转成形（可塑形），控制点塑形，如何看混接趋势，如何观察曲面夹角变化，渐消特征专题，曲面流动专题，整体倒角专题。

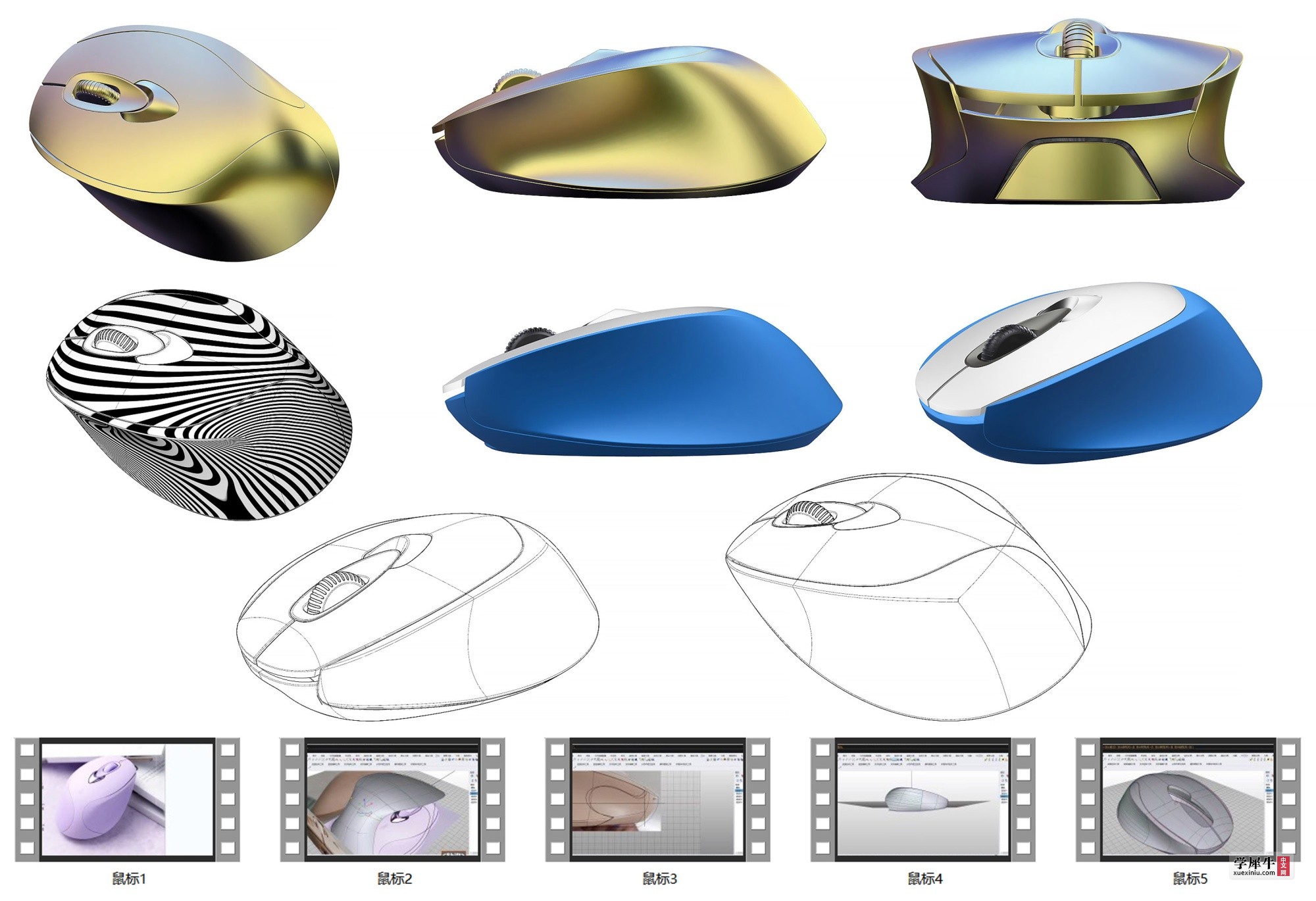

基础曲面案例练习2（鼠标） 鼠标建模核心知识点：空间曲线绘制技巧，双轨最简扫掠（两点收敛），曲面拼接技巧（连续性，光顺度，影响因素），渐消形态处理技巧（渐消原理，渐消角），凹凸形态处理技巧（结构线塑形法），功能细节处理技巧，体块划分专题（把形态转化成带厚度的体块进行分模线处理），整体倒角专题。

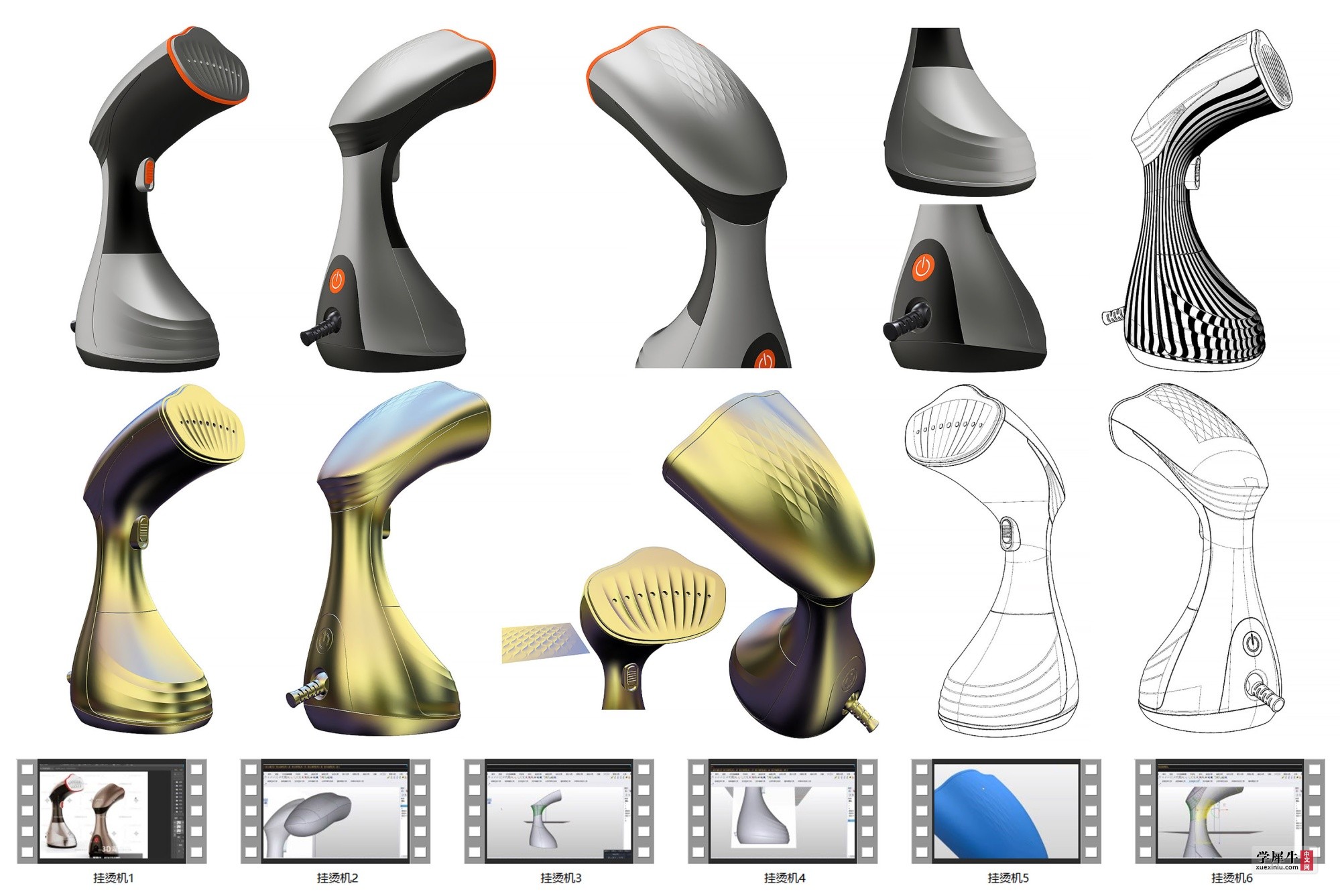

接下来就是通过五种常见产品形态变化来针对性的讲解分面思维，通过进阶案例来提升对基础大面成形特征的判断，如何通过补形来找四边面和旋转面特征，如何通过四边面基础来处理三边面和五边面形态，针对过渡形态，渐消形态，凹凸形态和肌理形态的变化总结出相对应的分面思维与建模方法，进一步加深对产品形态和功能细节的建模认识，总结出相对应的建模技巧和解决问题的方法（尤其是倒角，连续性和组合精度三大问题） 进阶曲面案例练习1（挂烫机）

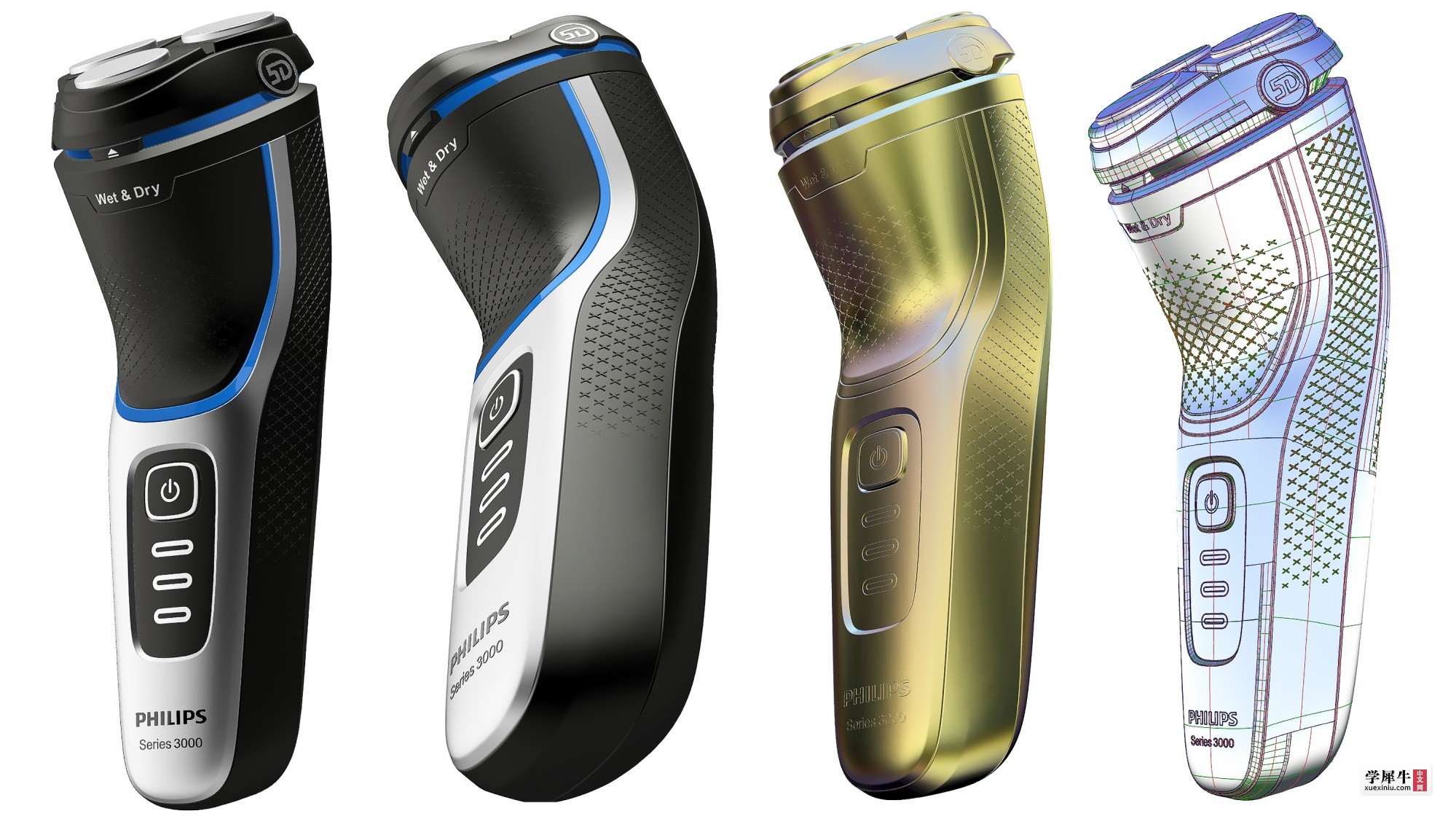

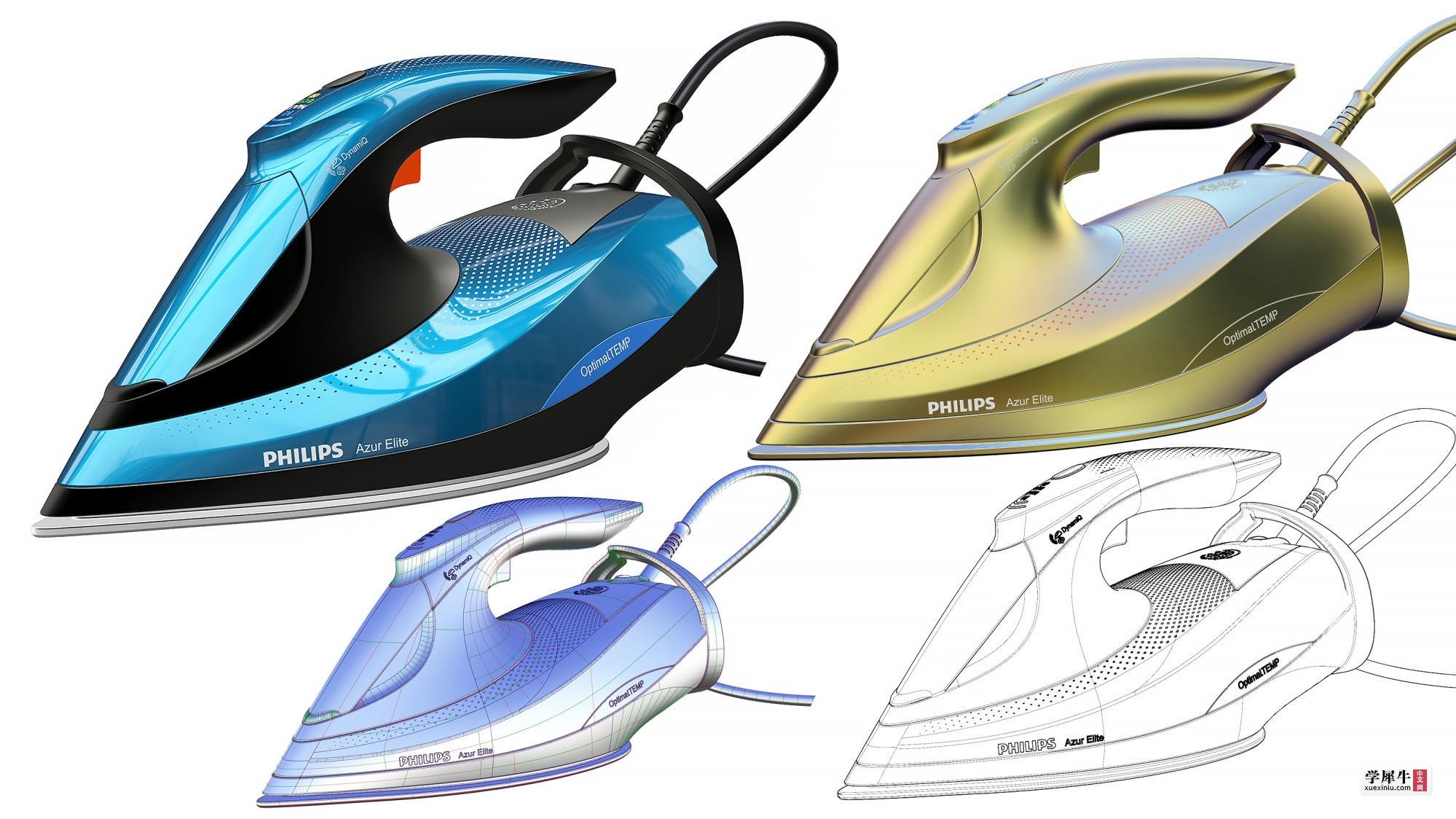

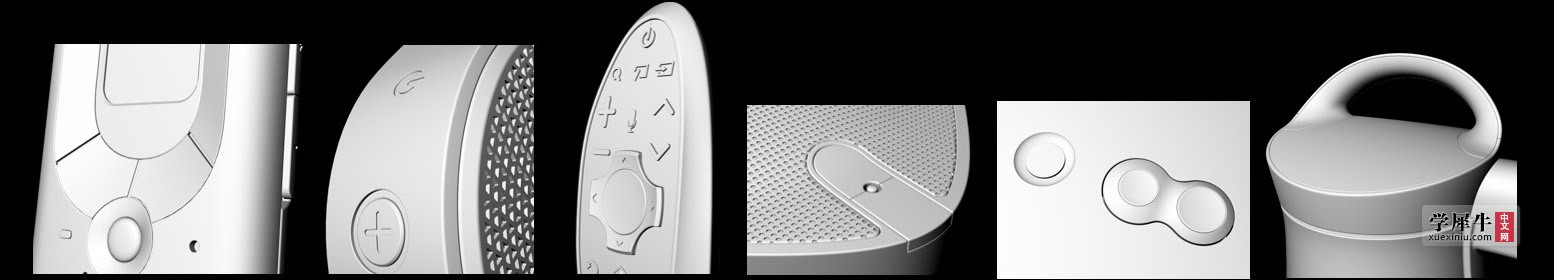

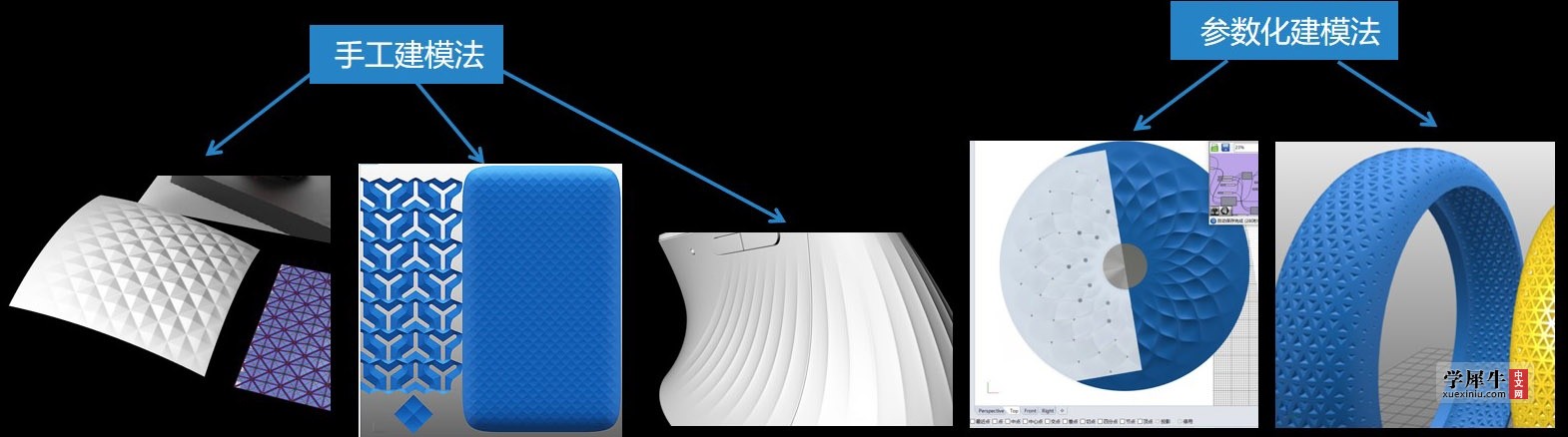

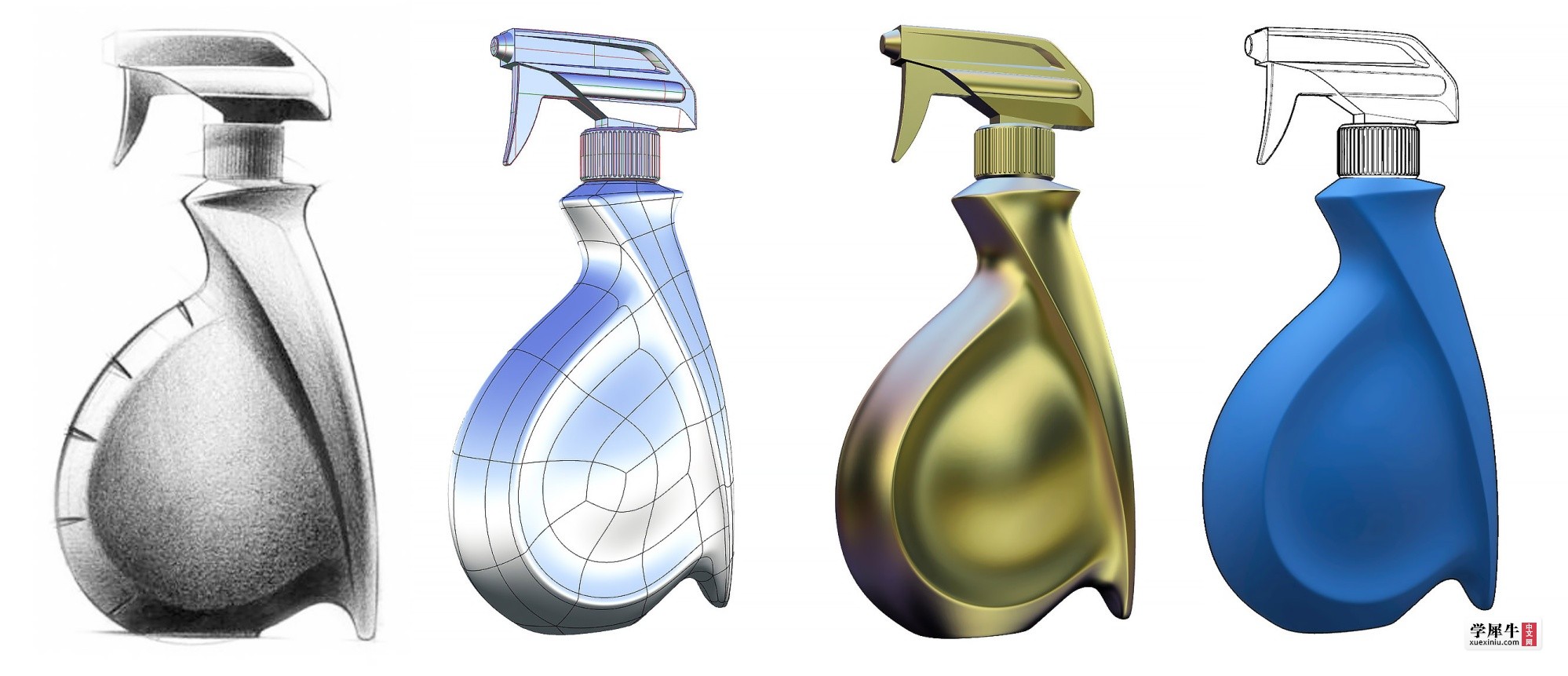

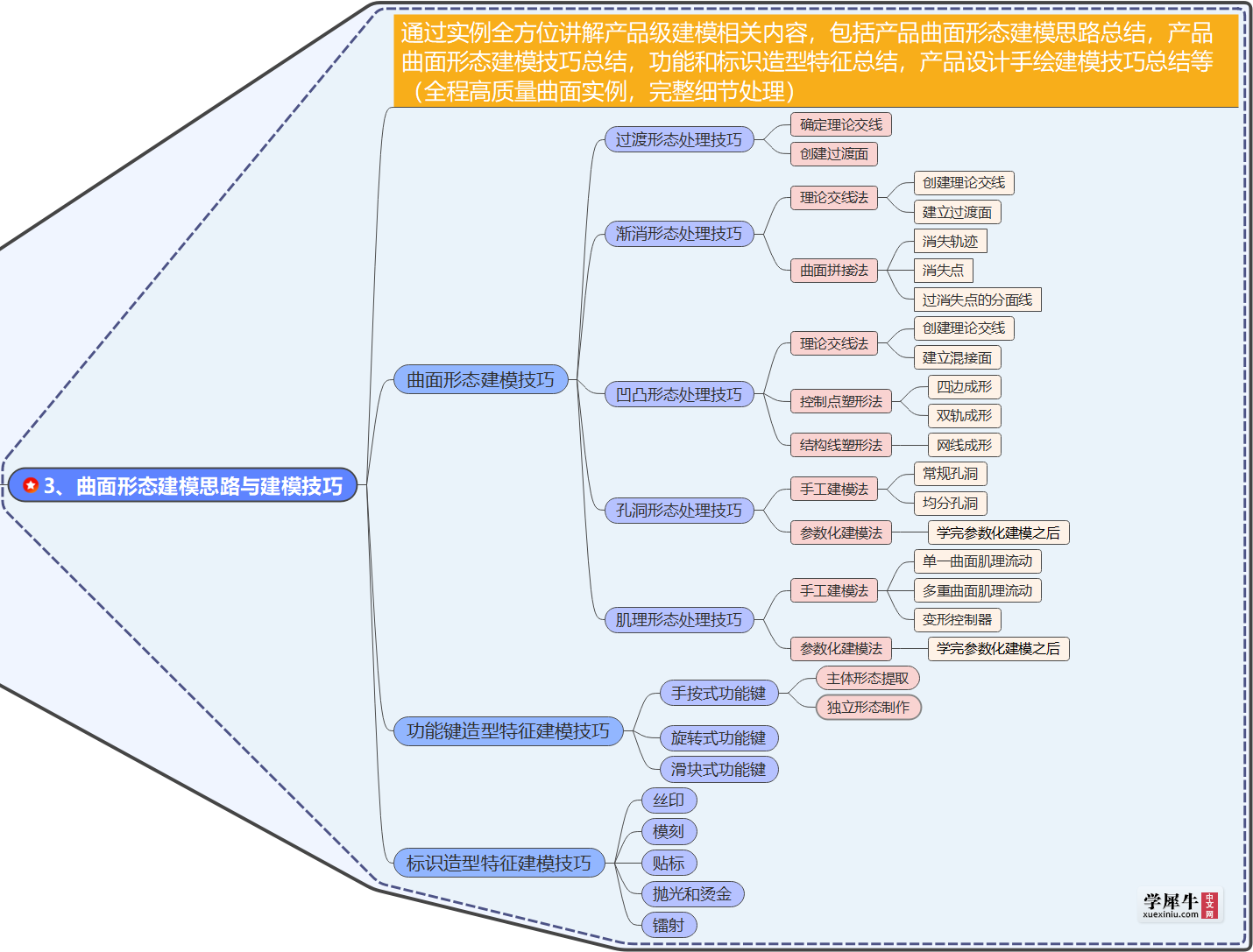

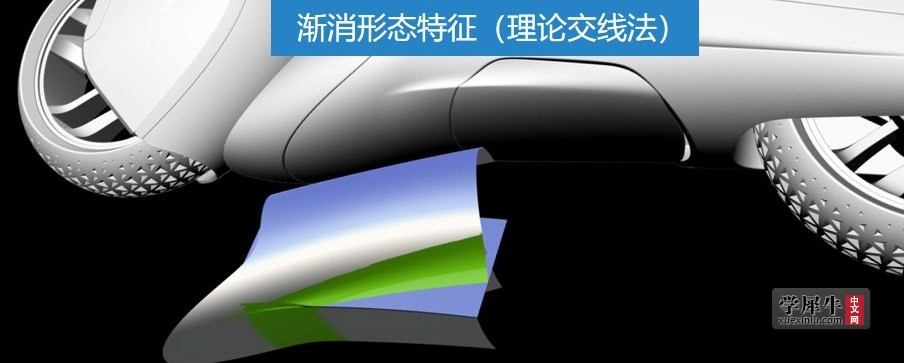

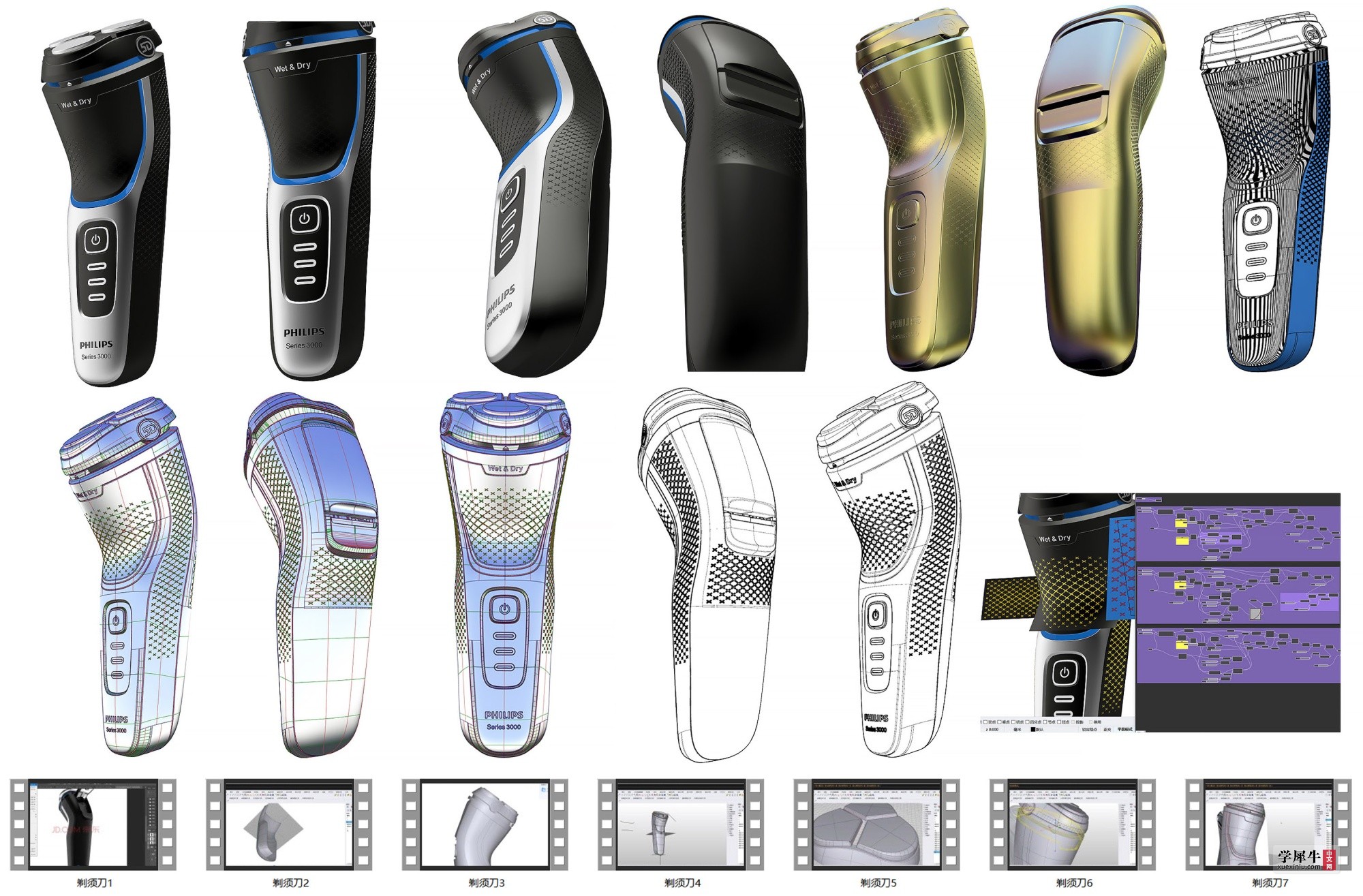

挂烫机建模核心知识点：补形思维，一点收敛成形特征，四边成形特征，混接趋势，曲面优化，结构线塑形法（网线建立曲面），渐消原理（如何把控消失点和消失轨迹），体块划分专题（把形态转化成带厚度的体块进行分模线处理），整体倒角专题，曲面流动专题，功能细节处理专题。 进阶曲面案例练习2（洗衣液瓶） 洗衣液瓶建模核心知识点：补形思维，如何绘制顺滑的空间曲线，如何找大面四边成形特征，五边分面趋势和补面方法，控制点塑形法（四边属性算法），交线走势与过渡变化，建构历史的运用，卡边渐消的思路与处理方法，整体倒角专题。 进阶曲面案例练习3（剃须刀） 剃须刀建模核心知识点：如何依据分模线确定体块之间的连续性关系，从而进一步找出大面的成形特征，确定成形工具，双轨最简扫掠的运用以及如何添加内部断面线，控制点塑形法（双轨最简扫掠），如何实现曲面夹角均匀变化，曲面拼接技巧（如何实现光顺无痕拼接），建构历史的交线逼近运用，卡边渐消的思路与处理方法，体块划分专题（把形态转化成带厚度的体块进行分模线处理），整体倒角与渐消角处理专题，GH参数化纹理流动专题（曲面逼近，干扰因素，渐变控制，曲面流动） 最后通过两个高级曲面案例来深化分面思维的理解，依据前面讲解的产品形态分析方法，首先从分模线开始判断体块之间的连续性关系，对于曲率连续的体块拼接我们需要整体思考曲面形态的完整性，这种完整性可以是单一曲面，也可以是多重曲面，如果是复杂的多重曲面就需要我们进行分面思考了，思考内容就要联想到我们前面所学到的相关工具和建模技巧了，例如四边面特征相关工具，四边属性建立，双轨最简建立，网线UV建立，放样属性建立，旋转属性建立等，空间曲线绘制技巧，精简曲面构建技巧，曲面拼接技巧（线到面的转换），连续性级别影响因素，曲面光顺度影响因素，曲面交线倒角过渡技巧，控制点与结构线塑形技巧，混接过渡技巧，衔接跳动控制技巧，建构历史交线逼近技巧，渐消形态特征处理技巧（曲面拼接法和曲面卡边法），凹凸形态特征处理技巧（曲面交线法和结构线塑形法），产品孔洞表现专题，产品纹理表现专题，产品功能细节处理专题，体块划分专题，圆角处理专题，渐消角处理专题，连续性分析与检测专题等。

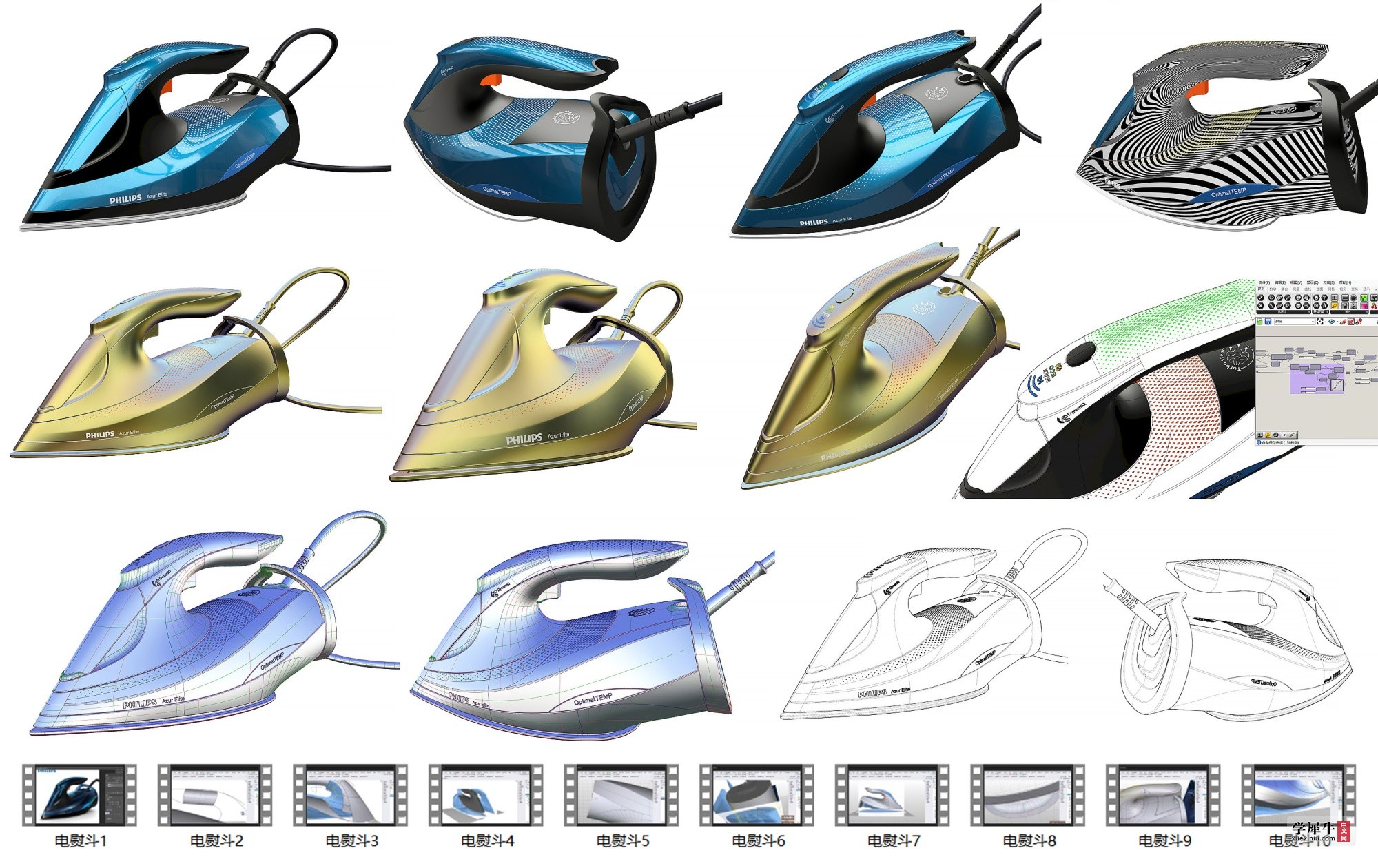

高级曲面案例练习1
高级曲面案例练习2

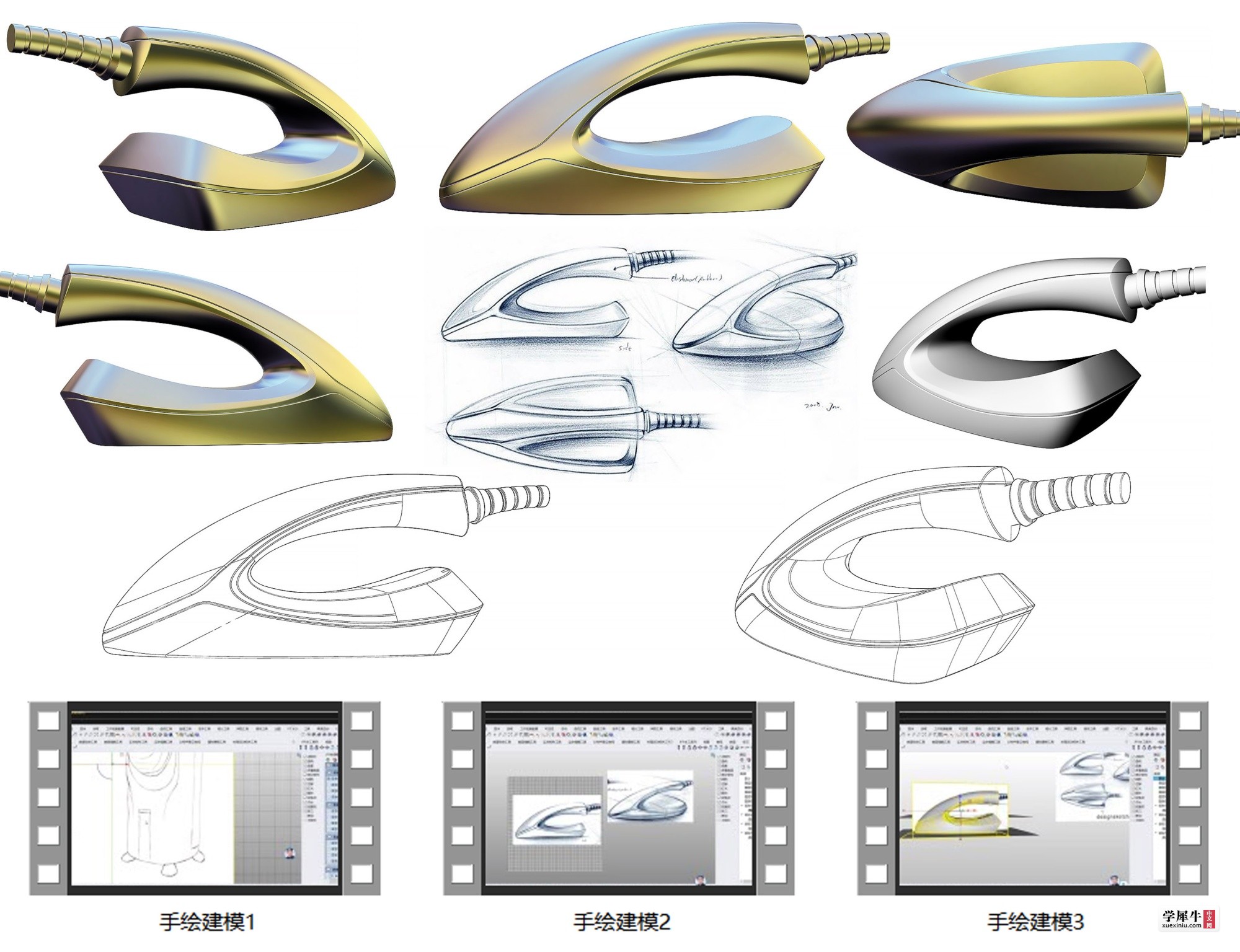

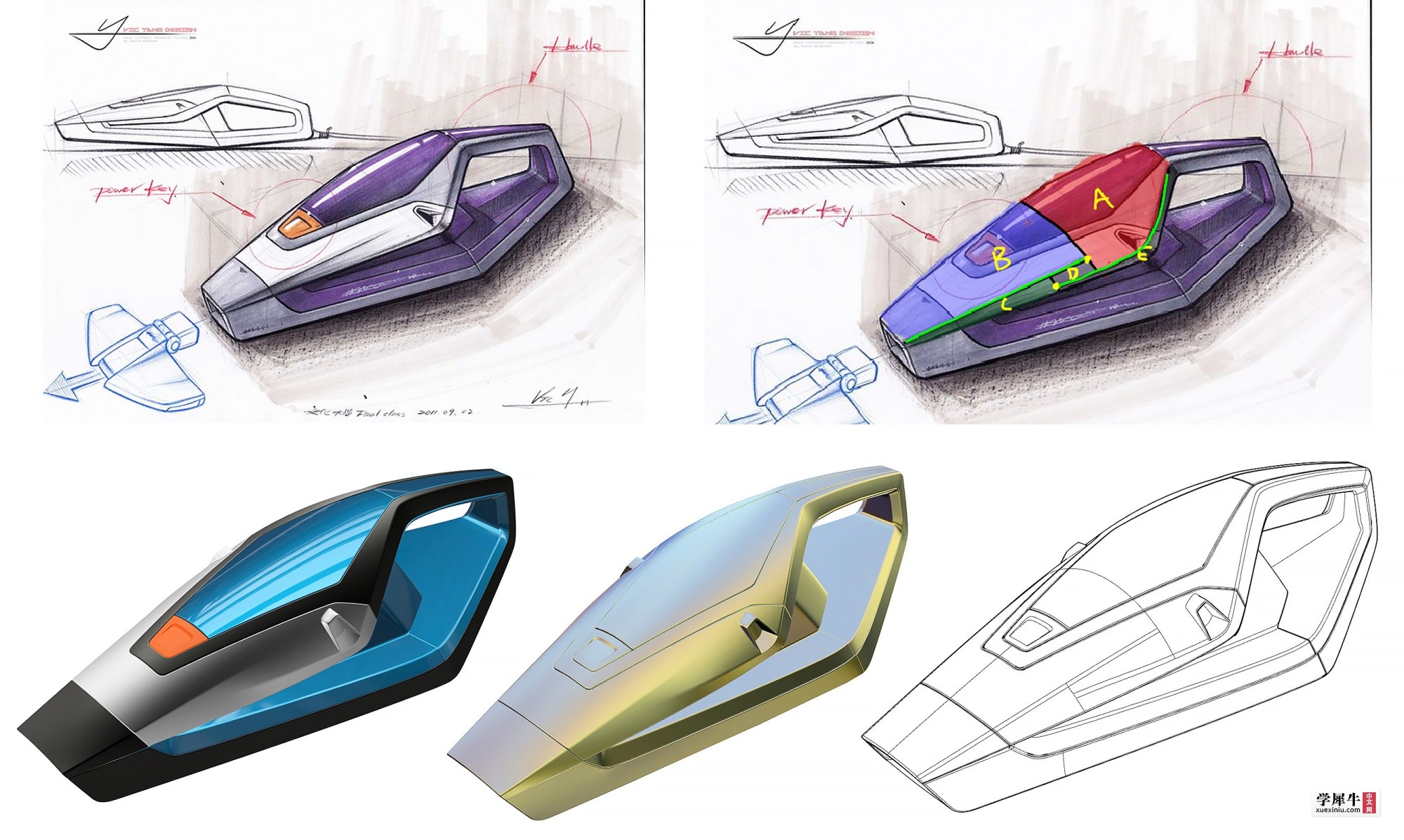

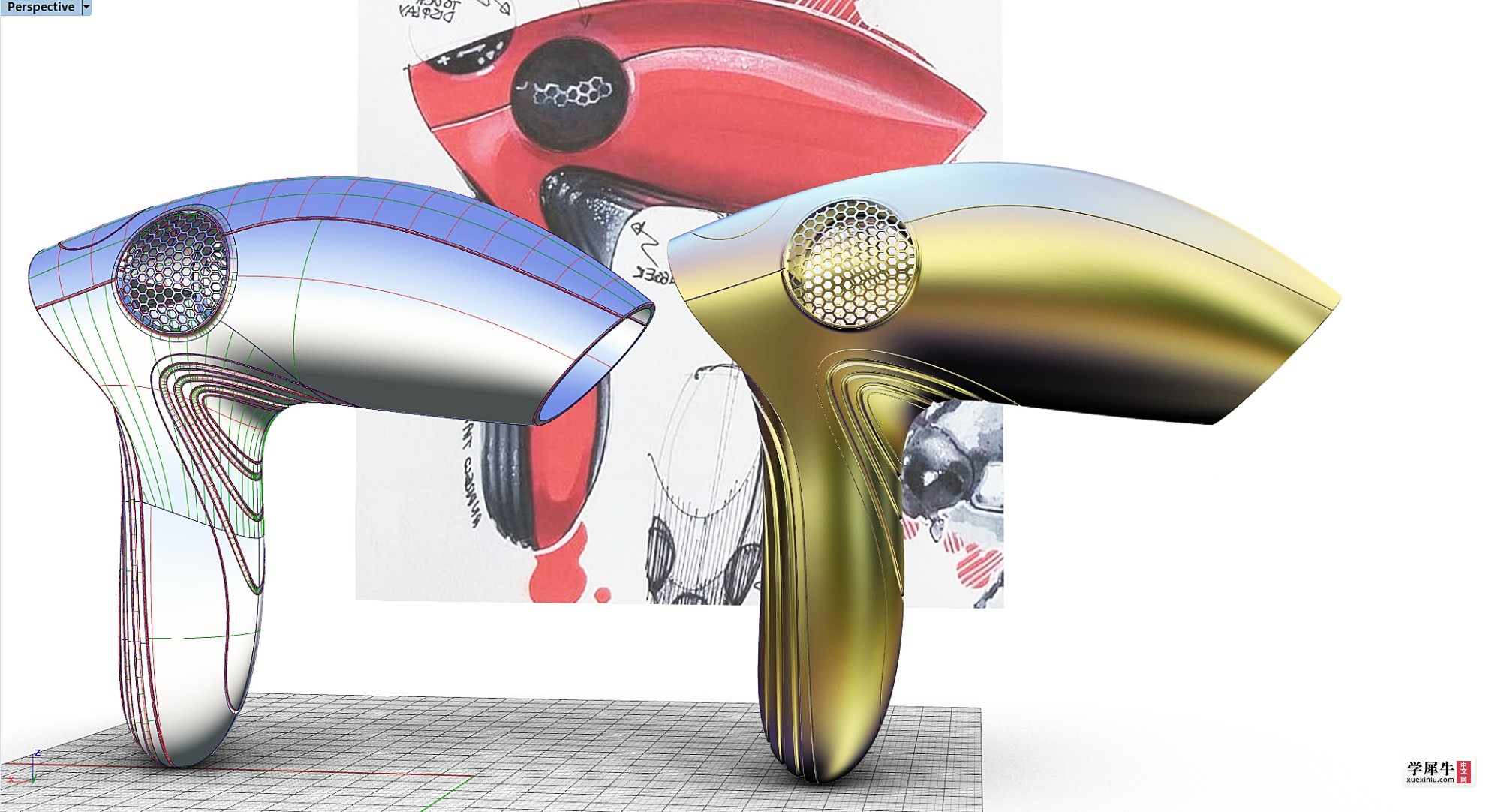

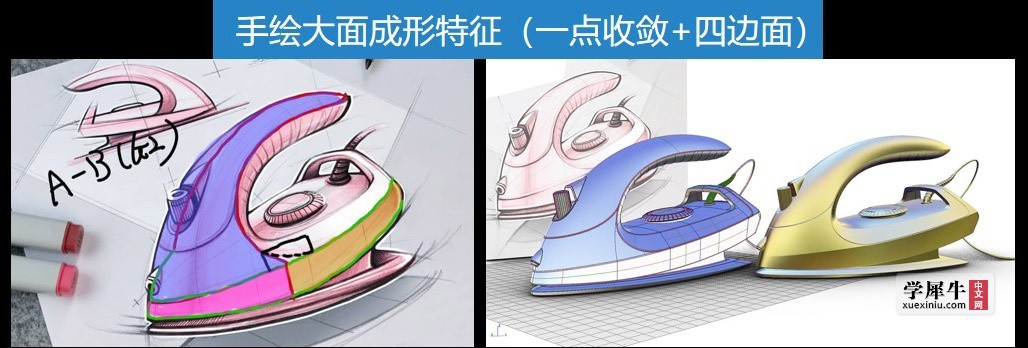

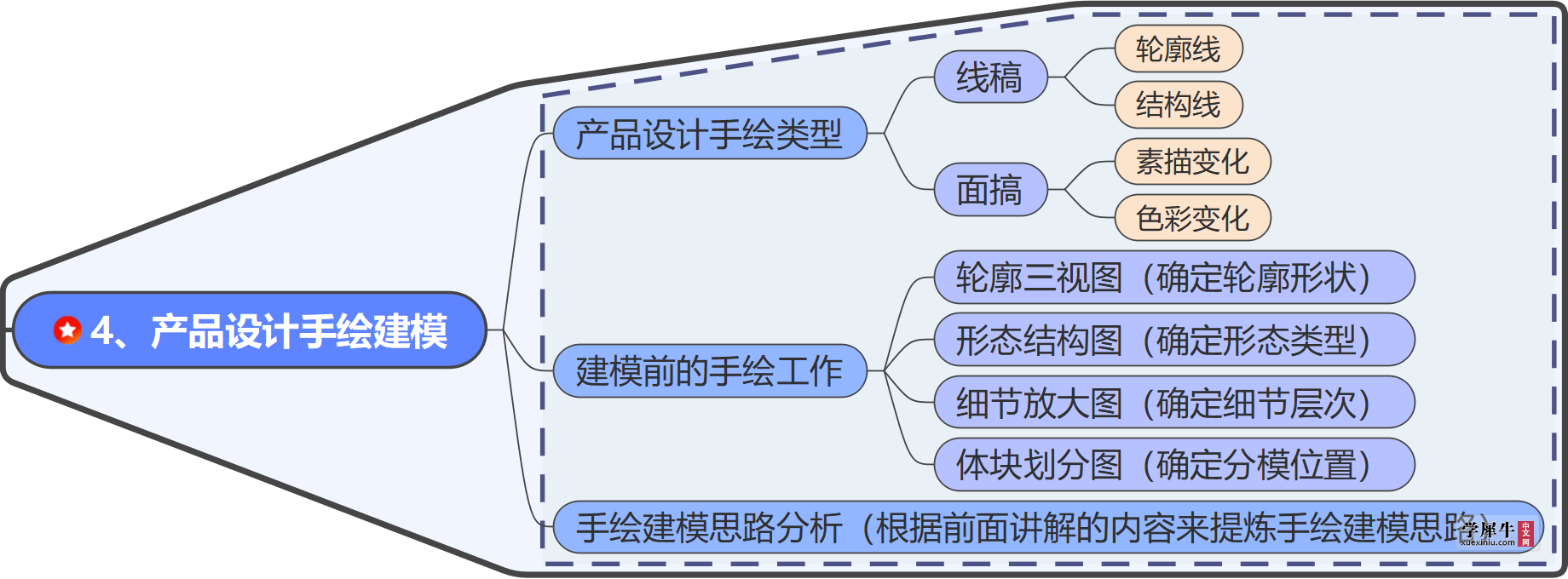

产品设计手绘建模 1、首先我们需要结合前面曲面建模课程的学习来培养分面思维，积累不同造型的建模思路，做到造型联想，建模可仿，也就是说手绘建模的思路依然建立在前期建模学习上的，没有量的积累，大脑空空，你连思路模仿这个水平都达不到，如果不练习不总结，类似造型放到你面前你也只能从头再学，所以扎实的建模基础是第一步，然后再通过大量的实例练习去积累不同造型的建模思路，把它们运用到产品设计手绘建模分析上去。 2、我们学习犀牛建模的过程其实有三个阶段，第一个阶段是工具的学习与使用，这是一个打基础的过程，第二个阶段是实例的练习与总结，这是一个量的积累过程，所以进了大学你们就要开始自主的学习软件技能了，千万不要让他成为你们以后找工作的绊脚石，那么第三个阶段就是产品设计手绘建模分析，这是回馈到想法的阶段，因为随着自己建模能力的提升也会促进你们更大胆的去想造型，去给自己的产品外观添加更丰富的形态特征和细节展示，而不是局限于一些简单的没有功能细节的几何体造型。 手绘建模需要掌握的核心知识点： 1、依据手绘主要轮廓线去评估体块之间的连续性关系，从而进一步找出大面的成形特征，确定成形工具。 2、依据手绘内部结构线去评估曲面弧度变化（渐消，外凸或内凹）。 3、依据积累的建模知识去评估手绘结构线与面之间的过渡转折是否合理，分面结构是否满足趋势变化，如果不满足就要依据自己的经验来调整曲线变化，合理判断曲面走势。 4、产品设计手绘建模一定要有主观意识，在保证手绘形态改变不大的前提下是可以进行微调的，手绘线不顺我们就要画顺，手绘面弧度不够，趋势不合理，我们就要给够，调整趋势满足造型的合理性。 手绘建模实例练习1 手绘建模实例练习2 手绘建模实例练习3 手绘建模实例练习4
