分享一个浴缸Rhino(犀牛)另类建模的教程

发布于 2012-8-22 48 点赞 337 评论 74038 浏览

分享一个另类的浴缸建模方法,抛开混接,扫描,嵌面等等命令,一样做出一个光滑的浴缸

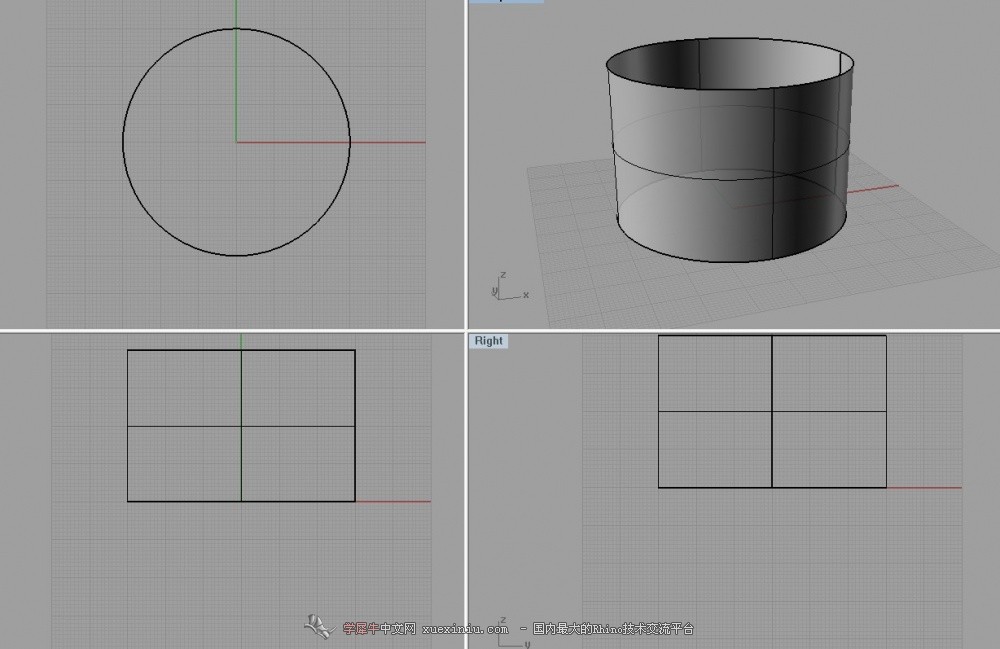

1〉新建一个圆柱

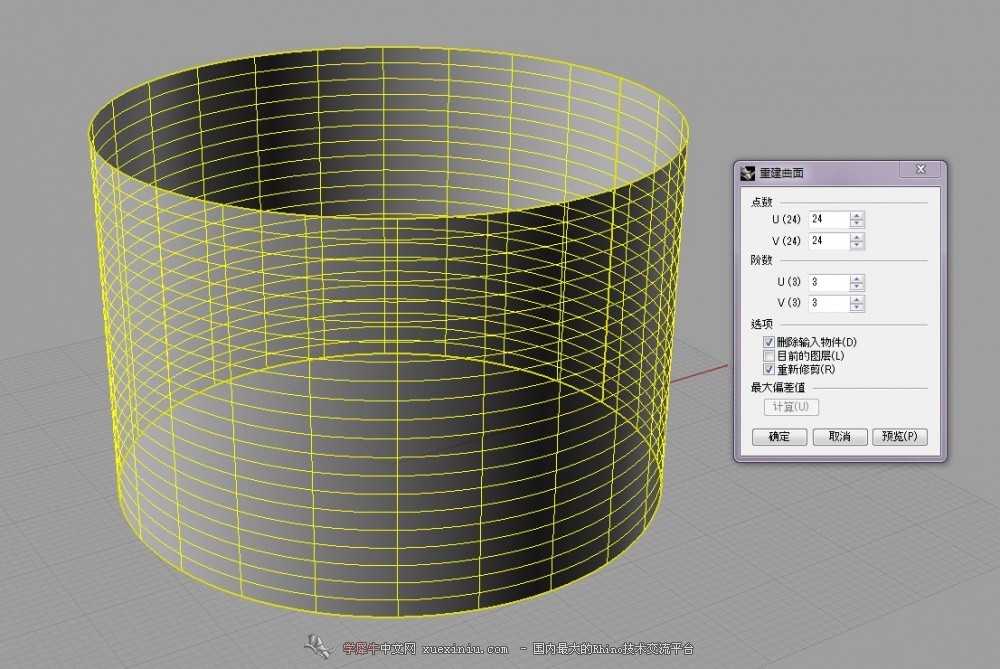

2〉重建曲面

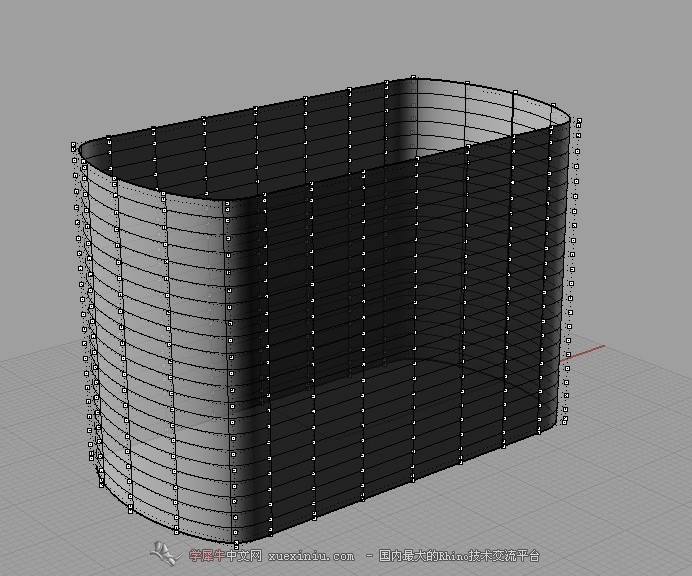

3〉调整前后控制点到一个平面

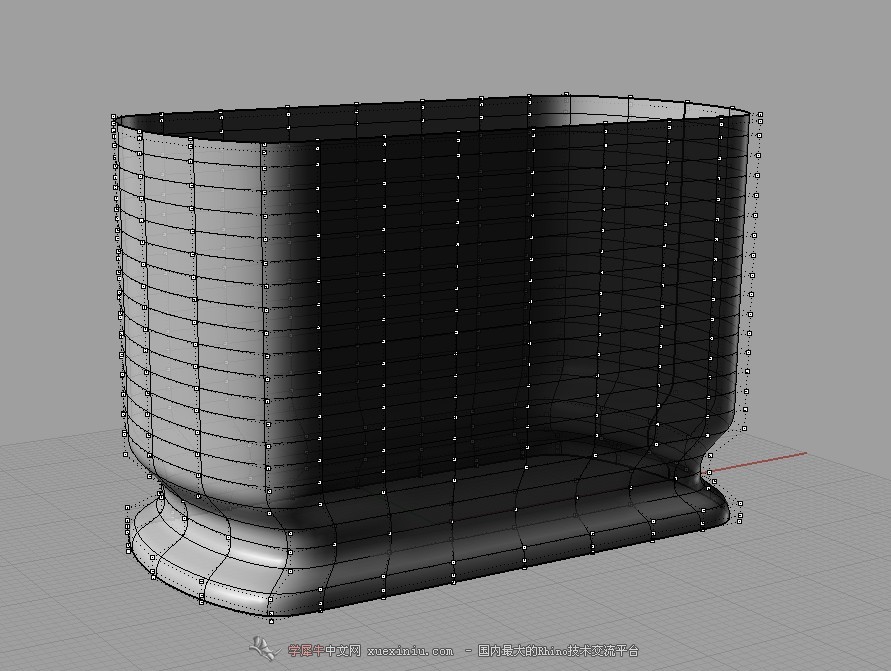

4〉缩放下方第4,5,6层的控制点

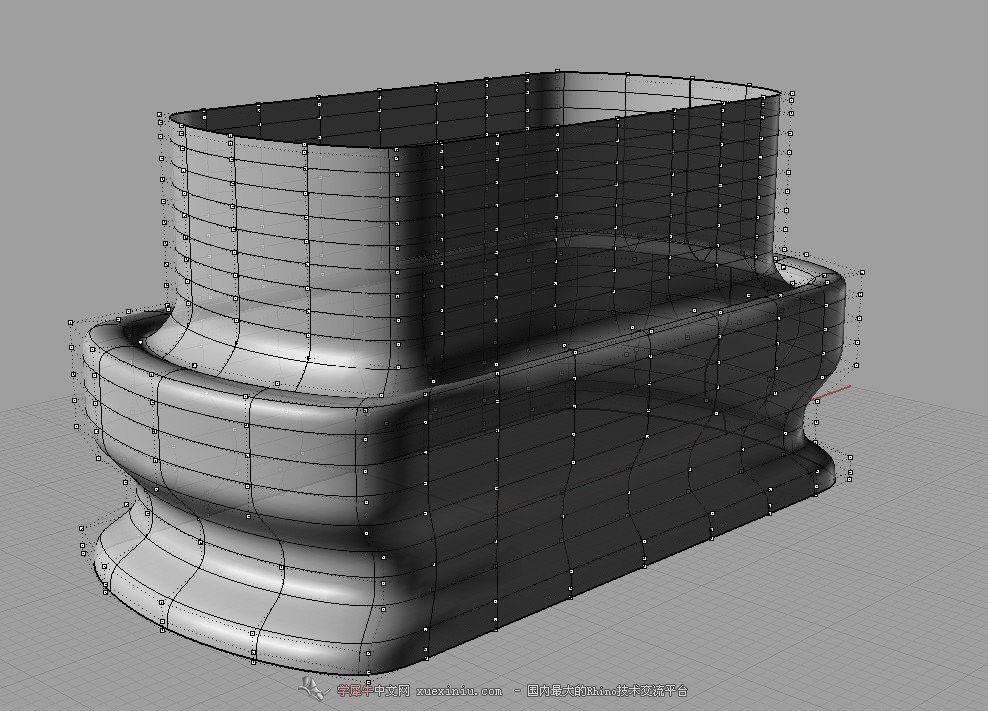

5〉再次缩放浴缸边缘的控制点,具体层数自己看着顺眼就可以
6〉下面我们要把上面多出来的部分翻进去,使之成为浴缸的内面

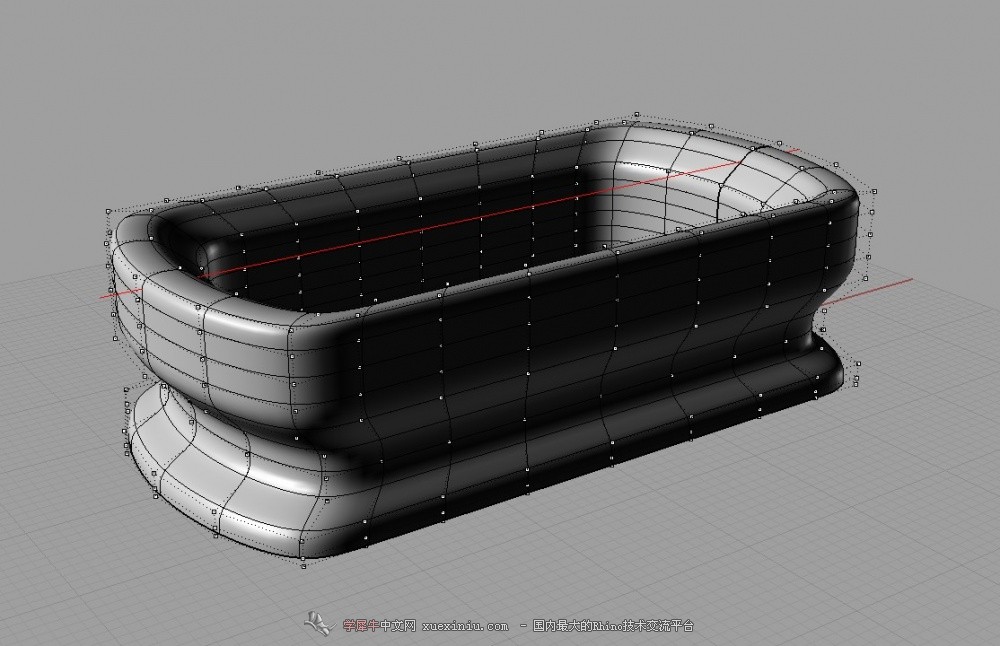

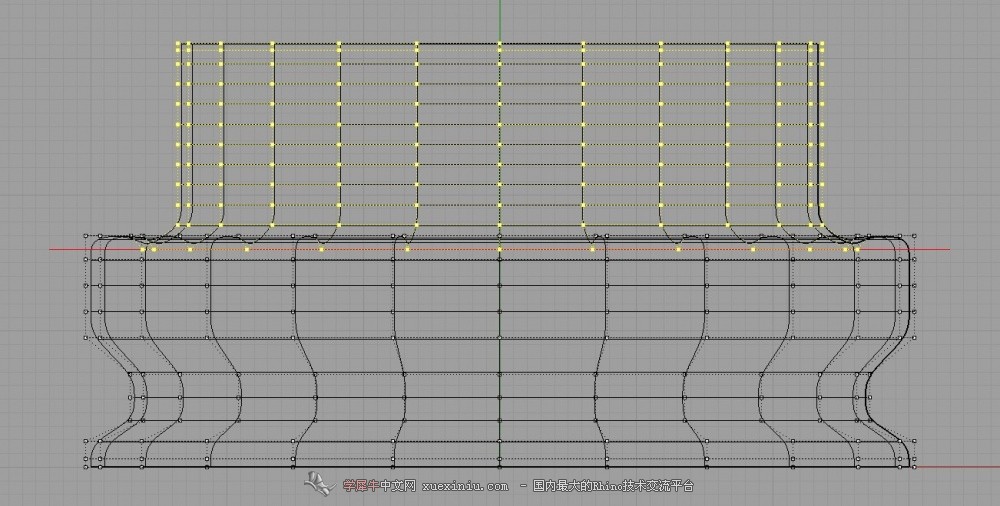

7〉有些初学的牛友可能想不明白了,这怎么翻进去哦,难道要一排一排的拖控制点吗?呵呵,其实很简单,多动动脑子一想其实不难,如图新建一条直线(红色),直线略微低于浴缸的边缘,然后选取多余的控制点,沿着红色的直线执行镜像命令,然后删除原有的物件就可以了,简单吧

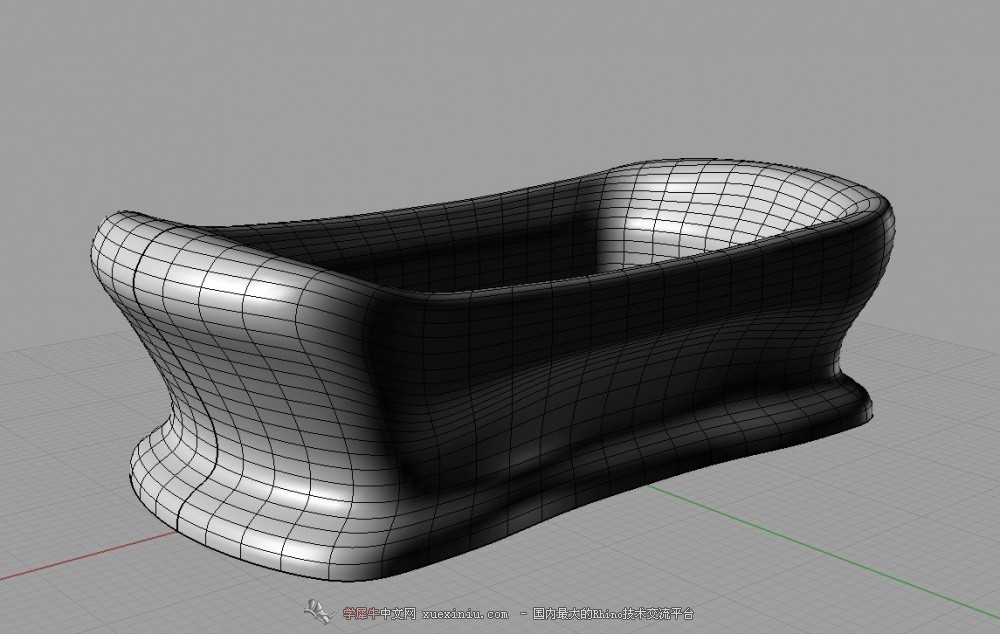

8〉接着我们再对曲面进行外观上的微调,这个步骤纯粹为了美观,所以略去步骤,依照个人的审美标准来定。最后为了光滑,再次执行重建曲面命令,提高控制点数目就大功告成了

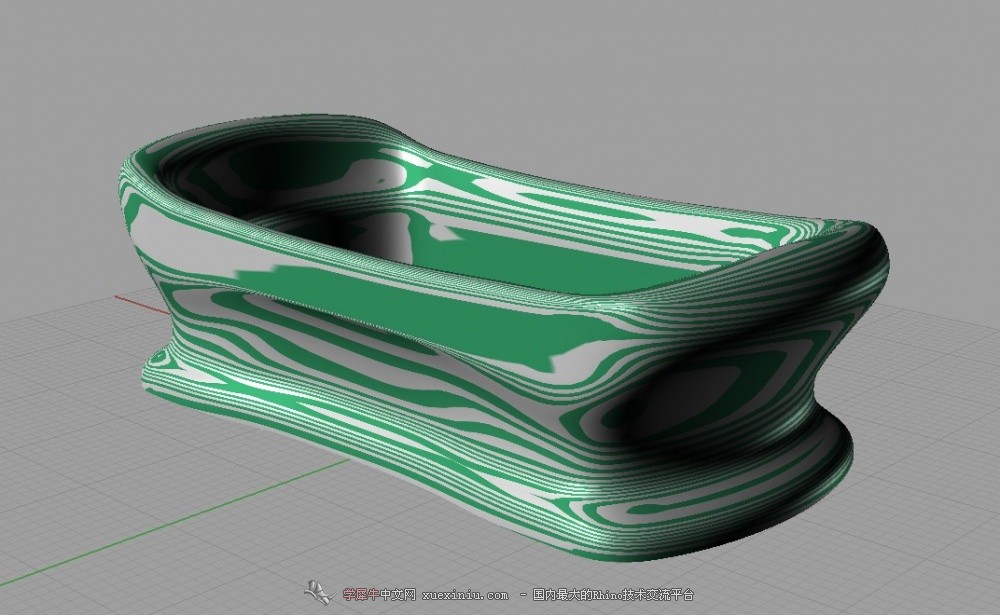

9〉斑马线,挺光滑吧

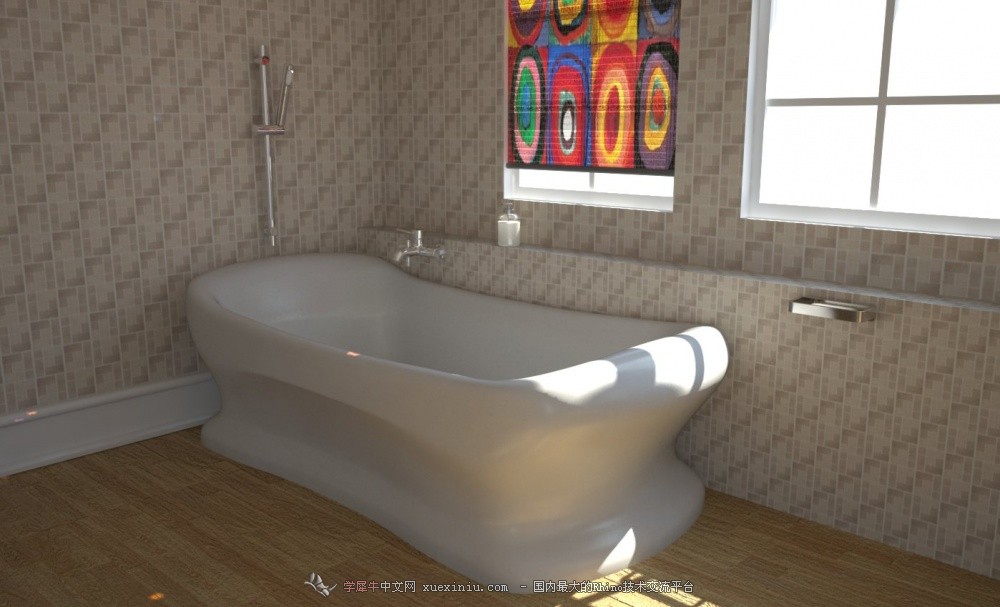

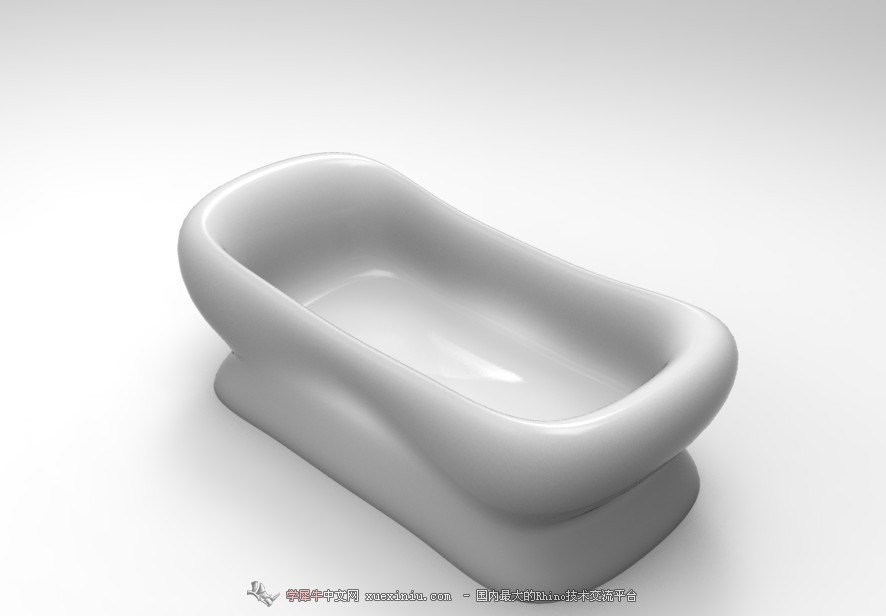

10〉加上材质渲染出图,由于纯粹是为了说明,所以贴图坐标没有仔细调整,地面墙面也做得很糙,大家凑和着看

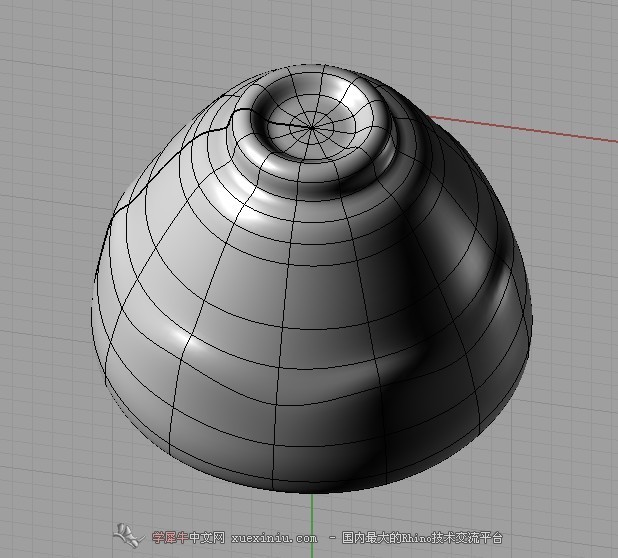

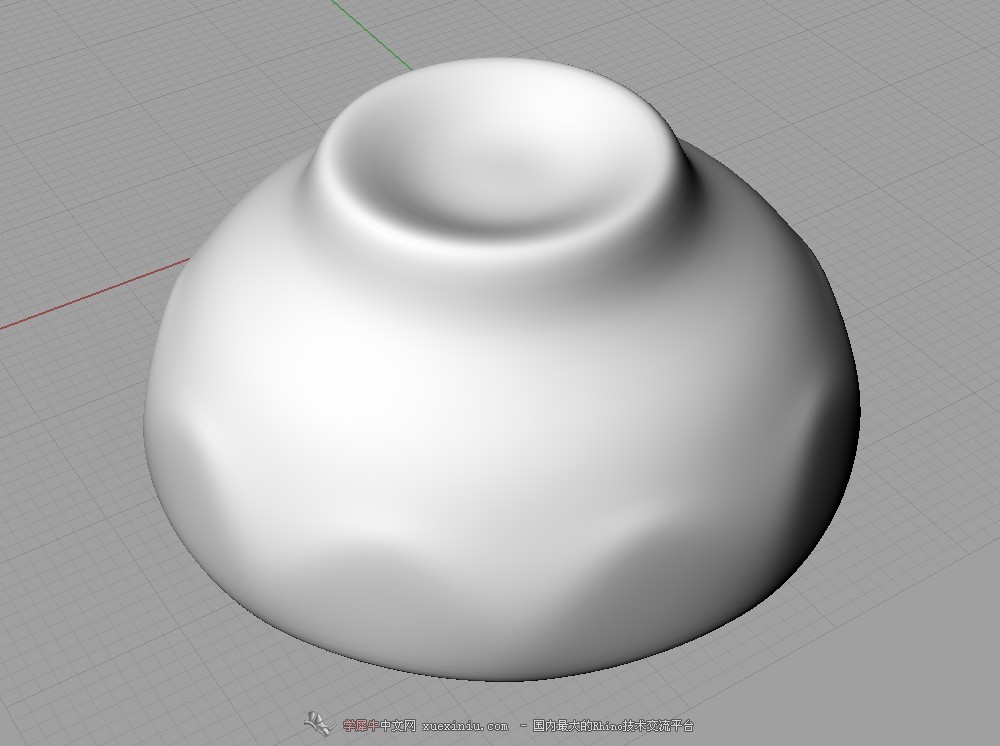

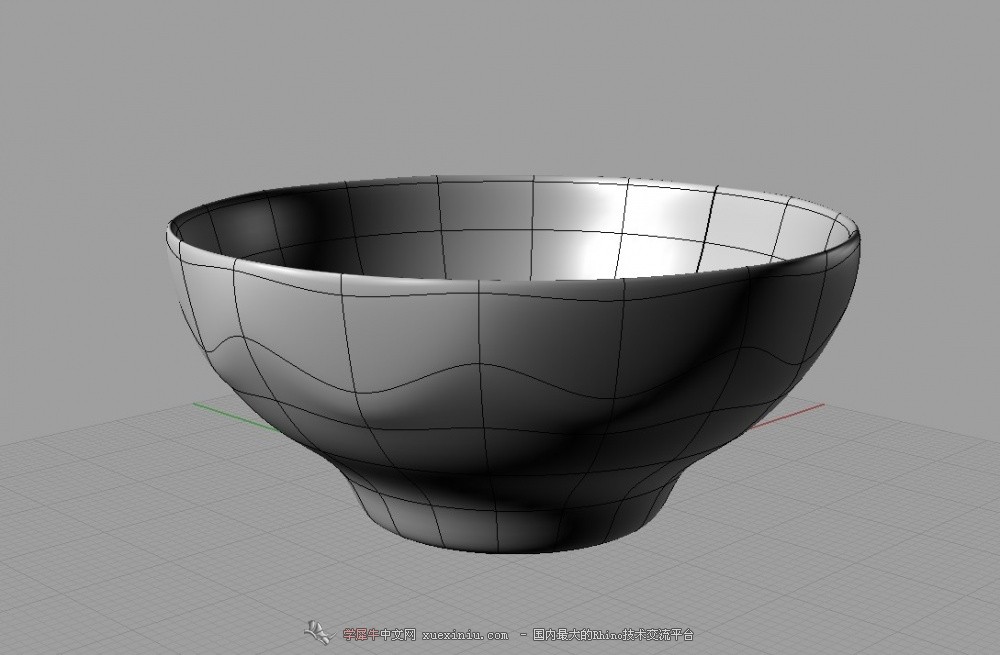

同样的方法做个花纹碗,大家试试

参与人数 9大洋 +52 收起 理由
ap0408524 + 3 很给力!
檀月草熏 + 2 很给力!
c613317 + 3 很给力!
Vivianlee + 3 赞一个!
周大禹治水 + 1 赞一个!
大钊 + 10 楼主头像严重影响楼主形象
向左靠近 + 10 我想学VR的说~~~
乌龙 + 10 神马都是浮云
carrot + 10 感谢版主,又来新教程了

查看全部评分

本帖被以下淘专辑推荐:

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

Rhinocxz | 设计助理 | 发表于 2017-7-15 12:45:33

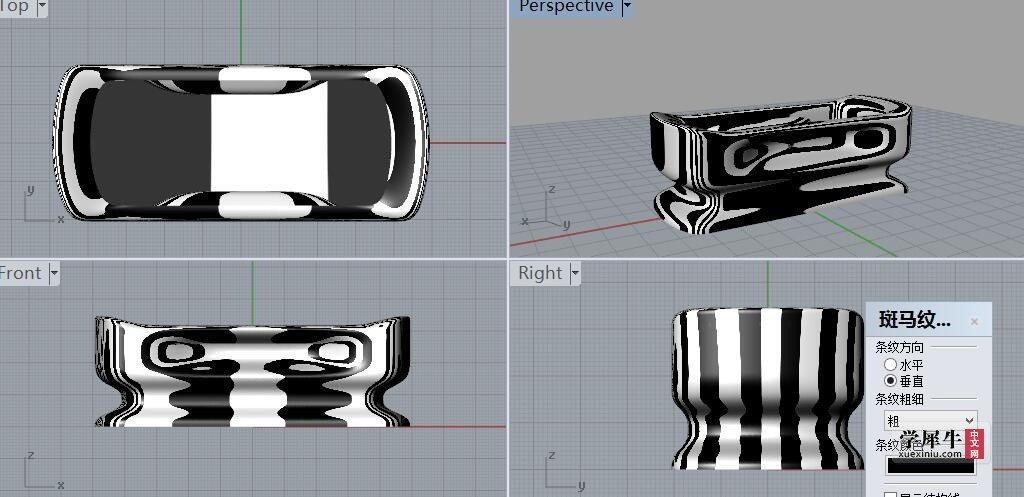

file:///D:\QQ接收文件地址\804329756\Image\C2C\$XXS5B{J4HD}DJGB]ECRT(O.jpgfile:///D:\QQ接收文件地址\804329756\Image\C2C\$XXS5B{J4HD}DJGB]ECRT(O.jpg
2017年,老师都去哪儿了
0 回复

举报

carrot | 官方管理团队 | 发表于 2012-8-22 17:16:15
最后一张效果 赞赞!!
0 回复

举报

乌龙 | 设计总监 | 发表于 2012-8-22 17:18:10
神作。。
0 回复

举报

啊伟 | 实习生 | 发表于 2012-8-22 17:18:54
很具有学习性和观赏性
0 回复

举报

rikey88 | 资深设计师 | 发表于 2012-8-22 17:21:02
乌龙 发表于 2012-8-22 17:18
神作。。

哈哈哈,你没抢到沙发[s:94]
0 回复

举报

rikey88 | 资深设计师 | 发表于 2012-8-22 17:24:24
carrot 发表于 2012-8-22 17:16
最后一张效果 赞赞!!

我自己也觉得,如果要以传统手法做浴缸,虽说难度不大,但是真的很啰嗦,一会儿要修剪,一会儿要混接,一会儿要倒角,一会儿又要补面。。。[s:88]
0 回复

举报

rikey88 | 资深设计师 | 发表于 2012-8-22 17:24:35
carrot 发表于 2012-8-22 17:16
最后一张效果 赞赞!!

我自己也觉得,如果要以传统手法做浴缸,虽说难度不大,但是真的很啰嗦,一会儿要修剪,一会儿要混接,一会儿要倒角,一会儿又要补面。。。[s:88]
0 回复

举报

huyi1989 · 发表于 2012-10-31 11:22 点评

真心发现说到点子上了,,

axjlyy · 发表于 2012-9-10 11:54 点评

可否总结一下用控制点方便建模的情况啊 版主

小昀(Justin) · 发表于 2012-8-23 08:46 点评

说的好 有同感 学习啦

乌龙 | 设计总监 | 发表于 2012-8-22 17:25:32
rikey88 发表于 2012-8-22 17:21
哈哈哈,你没抢到沙发

偶又不是来抢沙发的。;P
0 回复

举报

乌龙 | 设计总监 | 发表于 2012-8-22 17:26:41
rikey88 发表于 2012-8-22 17:24
我自己也觉得,如果要以传统手法做浴缸,虽说难度不大,但是真的很啰嗦,一会儿要修剪,一会儿要混接,一 ...

大神 功力深厚。。。。
0 回复

举报

倾风 · 发表于 2012-10-10 12:58 点评

这个方法真心不错,调点可以完成的模型,可以省去很多问题

FAN7 | 实习生 | 发表于 2012-8-22 17:30:53
好厉害。学习下!
0 回复

举报

青菜白玉汤 | 实习生 | 发表于 2012-8-22 17:31:33
来学习   我来顶
0 回复

举报

苏苏 | 设计主管 | 发表于 2012-8-22 17:41:58
哈哈哈 我曾经就想过这么建模 在知道ts之前 ;P
0 回复

举报

LL/kb · 发表于 2013-1-26 10:17 点评

好像是很牛*的插件

源仔 · 发表于 2012-11-26 00:03 点评

TS是什么啊

乌龙 | 设计总监 | 发表于 2012-8-22 17:45:41
交作业啦。。。。[s:94]
0 回复

举报

荼迷开尽花事了 · 发表于 2013-12-18 15:23 点评

好光滑,求教~~

子诺诺 · 发表于 2013-11-25 15:55 点评

我也想知道是怎么封上的 求指教。

恰恰菱 · 发表于 2013-9-29 17:33 点评

我也想知道

阳枭 · 发表于 2013-8-31 18:01 点评

哥们,,你的底是怎么封上的呢,貌似圆滑,求教啊。

暖暖~ | 设计助理 | 发表于 2012-8-22 17:46:29
不错,值得学习!哈哈~:P
0 回复

举报

向左靠近 | 设计助理 | 发表于 2012-8-22 17:46:29
永远的VR。。压力很大~
0 回复

举报

暖暖~ | 设计助理 | 发表于 2012-8-22 17:48:20
以这种手法建曲面  曲面光滑度也蛮好   受益匪浅~哈哈
0 回复

举报

q757119469 | 实习生 | 发表于 2012-8-22 18:01:27
好牛B  撒
0 回复

举报

q757119469 | 实习生 | 发表于 2012-8-22 18:08:49
最后一张效果确实不错 灯光打的恰到好处
0 回复

举报

qiuqiu_826 | 实习生 | 发表于 2012-8-22 18:38:11
学习了~[s:159][s:159][s:159]
0 回复

举报

rikey88 | 资深设计师 | 发表于 2012-8-22 19:58:00
乌龙 发表于 2012-8-22 17:45
交作业啦。。。。

你做的比我可爱,仿佛看见一个婴儿泡在里面
0 回复

举报

星空燕慧 · 发表于 2013-10-31 21:52 点评

请问那个缩放下方的4 5 6层的控制点那个要怎么缩放,是在那个视图缩放呢

乌龙 | 设计总监 | 发表于 2012-8-22 21:59:47
rikey88 发表于 2012-8-22 19:58
你做的比我可爱,仿佛看见一个婴儿泡在里面

;P
0 回复

举报

乌龙 | 设计总监 | 发表于 2012-8-22 22:16:59
再交作业

做的都不像的说。。
0 回复

举报

参与人数 1大洋 +8 收起 理由
rikey88 + 8 I 服了 you!

查看全部评分

陈雨翔 | 实习生 | 发表于 2012-8-22 22:59:24

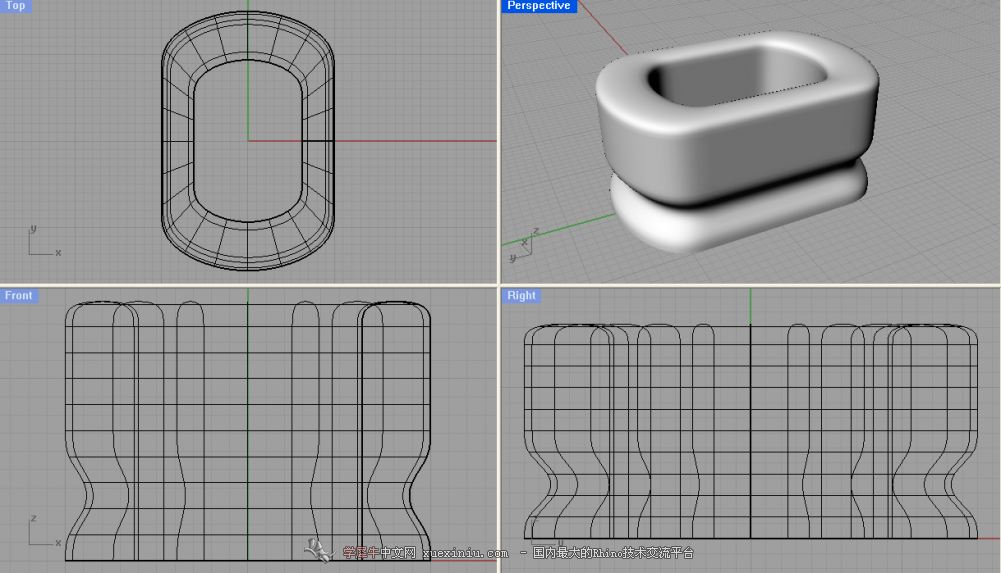

05.png 我也来交作业了,厚度是硬伤……
