运用GH中的Galapagos解数学题实例

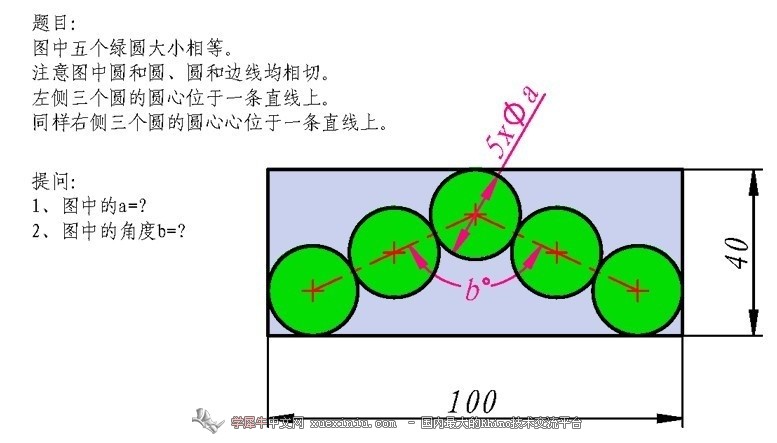

下图是实际数学题：

通过Galapagos最优解后，得到b=129.776°，a=21.636,如下图：

详见附件电池图：

五圆相切.zip

20.09 KB, 下载次数: 167

售价: 3 个大洋 [记录] [充值]

pluto-9 · | 发表于 2015-12-1 20:59:34

最后的那个找出两个点，要点的距离最近。这个不好想到。其实是要在里面找到同一个点（或者值）的两种不同表达方式。这个思路还得好好琢么一下。看来得多找些例子研究下这个电池。不知这个能否计算的非常准确。感觉这个数值一直在动，就好像只能求出无限接近的值，无法求出正好的值，然后就会停止。

tsuki · | 发表于 2019-4-30 09:58:36

跟着20l的思路开始的，感觉看起来更简化一些，最后半径算出来也是10.818，应该比较精确了吧，学习这个贴子了解Galapagos这个电池感觉还是很值得的哈哈哈哈~

南龍際天 · | 发表于 2015-4-15 15:30:53

好珍贵的程序分享，对galapagos能多了解一点是一点

moplee · | 发表于 2012-12-10 19:29:22

膜拜楼主，以前看到有人用 Mathematica做建筑模型，另外推荐楼主研究一下matlab

蓝雨伞 · | 发表于 2012-12-10 20:55:44

moplee 发表于 2012-12-10 19:29
膜拜楼主，以前看到有人用 Mathematica做建筑模型，另外推荐楼主研究一下matlab ...

本身不是搞建筑设计的对兄台说的那些插件还没了解过将来如遇到要用希望不吝赐教原本是同事群里发的一个题目觉得用GH可以解出来就尝试了下

chester1231 · | 发表于 2012-12-11 09:41:59

5XΦa是啥

dayushen2012 · | 发表于 2012-12-11 09:47:50

恐怕没这么复杂哟。数学方法更简单！！！

蓝雨伞 · | 发表于 2012-12-11 09:55:28

chester1231 发表于 2012-12-11 09:41
5XΦa是啥

就是5个直径为A的圆

蓝雨伞 · | 发表于 2012-12-11 09:57:41

dayushen2012 发表于 2012-12-11 09:47
恐怕没这么复杂哟。数学方法更简单！！！

嗯只要设半径为X就能求解了只是个一元二次方程这里探讨的是GH的运用别局限在解数学的范畴

薛维刚 · | 发表于 2012-12-11 11:11:25

这个完全看不懂，好好学习下！

xiaoxiniujianzh · | 发表于 2012-12-11 15:17:27

这都可以？

╰一Tell_me_why · | 发表于 2012-12-11 15:57:54

不错啊...

chester1231 · | 发表于 2012-12-19 12:46:38

换个思路玩了下，半径解出来10.802 未命名.jpg

蓝雨伞 · | 发表于 2012-12-19 13:32:59

chester1231 发表于 2012-12-19 12:46
换个思路玩了下，半径解出来10.802

[s:74]

开心2002 · | 发表于 2013-1-22 09:34:40

好好学习下！

huaxiamengqing · | 发表于 2013-1-22 18:28:06

帮你顶一下，呵呵[s:74]

tonytan · | 发表于 2013-1-27 15:41:58

淡淡的的大洋

tonytan · | 发表于 2013-1-27 15:42:06

大洋大洋

tonytan · | 发表于 2013-1-27 15:42:13

大阳大洋

tonytan · | 发表于 2013-1-27 15:42:45

大洋啊啊啊啊啊啊啊啊

deutzer · | 发表于 2013-1-29 15:04:17

设夹角为b 半径为r
4r*sin（b/2）+r=50
4r*cos（b/2）+2r=40

05年学完高数就没碰过数学了大家看看数学上是不是这样算？

XXD908726964 · | 发表于 2013-1-30 11:42:01

我的，结果为10.818，比你的更精，不知对不:lol

蓝雨伞 · | 发表于 2013-1-30 12:05:09

XXD908726964 发表于 2013-1-30 11:42
我的，结果为10.818，比你的更精，不知对不

XXD兄我的算出的是直径你的是半径一样的。。。

stjackin · | 发表于 2013-1-31 11:43:48

matlab 好大。明显用的地方不一样。

262231123 · | 发表于 2013-4-24 13:31:47

都好厉害啊！！！

huski · | 发表于 2013-6-28 15:18:27

好贴！！！！！！！！！！！！！！！！！！！！1

wwhjw · | 发表于 2013-11-18 14:14:56

本帖最后由 wwhjw 于 2013-11-18 14:24 编辑

很简洁！

哈利的斗篷 · | 发表于 2013-11-19 10:55:18

bucuooooooooooooooo

三眼童子 · | 发表于 2013-12-7 17:12:28

这个图是一个CAD的题目完全可以用数学的方法画出~

潜龙 · | 发表于 2014-9-2 19:12:20

卖得好贵哦

tonywhite · | 发表于 2015-4-6 17:26:34

商量一下改成2块大洋不行吗？？

tonywhite · | 发表于 2015-4-6 17:27:02

谢谢分享！
