    我眼中的犀牛常用的命令（封贴）131楼有新命令..

    发布于 2013-1-31 208 点赞 638 评论 216141 浏览

    Rhino教程分享 基础操作

    蚂蚁动力

    收听TA
    大包子 | 实习生 | 发表于 2013-2-17 02:07:51
    顶 非常好啊 要顶！！！！！！！！
    0 回复

    举报

    zelia | 设计助理 | 发表于 2013-2-17 09:27:34
    很有用处。谢谢楼主了~
    0 回复

    举报

    小屁孩2013 | 实习生 | 发表于 2013-2-17 09:56:34
    年后回来继续看帖。
    0 回复

    举报

    郭鹏文 | 设计助理 | 发表于 2013-2-17 10:43:00
    这能学到不少东西，非常感谢楼主
    0 回复

    举报

    孤独小侠 | 设计助理 | 发表于 2013-2-17 11:53:43
    好东西，赶紧收藏！
    0 回复

    举报

    Michaelinps | 实习生 | 发表于 2013-2-17 13:47:53
    果断收藏！学习看着呢！
    0 回复

    举报

    铁鹰w | 设计助理 | 发表于 2013-2-17 16:06:53
    非常好!很有用处,赶紧收藏.
    0 回复

    举报

    wei5504 | 设计师 | 发表于 2013-2-17 18:10:14
    [s:77]好心的楼主啊
    0 回复

    举报

    连海生 | 实习生 | 发表于 2013-2-17 20:45:00
    感谢楼主分享。楼主真是业务好。人品好。 早认识楼主 我会少走很多弯路 谢谢
    0 回复

    举报

    eilis | 实习生 | 发表于 2013-2-18 08:52:48
    收了收了，谢谢楼主
    0 回复

    举报

    曲面⌒ | 设计师 | 发表于 2013-2-18 09:40:27
    看来我水平不行。。。好多提到的命令没用过。。。感谢，好帖啊
    0 回复

    举报

    xf311 | 实习生 | 发表于 2013-2-18 10:36:02
    [s:94]谢谢~~
    0 回复

    举报

    睡睡雨 | 设计助理 | 发表于 2013-2-18 12:14:18
    O(∩_∩)O谢谢LZ，学习了。
    0 回复

    举报

    sccahsj | 设计助理 | 发表于 2013-2-18 13:41:09
    真实用    受教啦………………………………
    0 回复

    举报

    xf311 | 实习生 | 发表于 2013-2-18 16:28:28
    学习 学习~~
    0 回复

    举报

    (_≡_ω_≡_)_猫 | 实习生 | 发表于 2013-2-18 16:38:58
    还有其他命令呢~~求教啊LZ
    0 回复

    举报

    CHIU. · 发表于 2013-4-27 17:50 点评

    楼主偏心，看到妹子，果断就回复了。

    蚂蚁动力 · 发表于 2013-2-20 22:12 点评

    慢慢来 ...哈哈
    护国佑民 | 实习生 | 发表于 2013-2-18 21:59:43
    楼主  真是用心之人
    0 回复

    举报

    ohokami | 实习生 | 发表于 2013-2-19 01:35:12
    強而有誠意 不頂不行啊
    0 回复

    举报

    akiqi | 实习生 | 发表于 2013-2-19 09:27:28
    好东西............谢谢
    0 回复

    举报

    jxjapzx | 实习生 | 发表于 2013-2-19 10:44:49
    收藏起来...
    0 回复

    举报

    铭哥仔 | 设计助理 | 发表于 2013-2-19 11:53:13
    楼主威武
    0 回复

    举报

    ALON511 | 实习生 | 发表于 2013-2-19 14:52:26
    顶起   支持楼主持续更新
    0 回复

    举报

    whjw123 | 实习生 | 发表于 2013-2-19 15:35:55
    好耶！扫盲大军向我开炮！
    0 回复

    举报

    a20042681 | 资深设计师 | 发表于 2013-2-20 14:34:07
    好东西...........
    0 回复

    举报

    lvxuegao | 实习生 | 发表于 2013-2-20 15:54:38
    我也来顶一下
    0 回复

    举报

    蚂蚁动力 | 见习版主 | 发表于 2013-2-20 21:20:34
    22.jpg 关于变形编辑器这个命令 ，  我之前在我的鸟尾教程 有提到，具体可移步至  http://www.xuexiniu.com/thread-6083-1-1.html
    这里有比较详细的解释，也是这个帖子的精华之处
    0 回复

    举报

    蚂蚁动力 | 见习版主 | 发表于 2013-2-20 21:36:44

    2D

    2D     这个命令是关于建立2D图面的命令，该命令通常在绘制工程图，三视图，出线框图，做设计稿的时候通常会用到。。

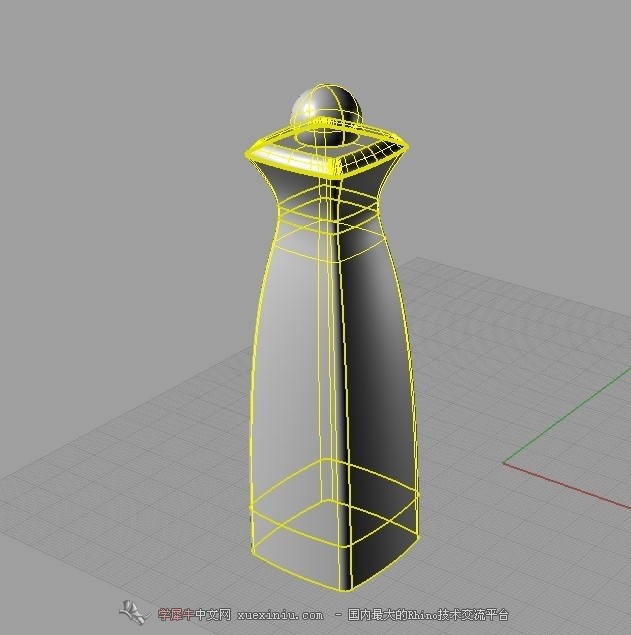

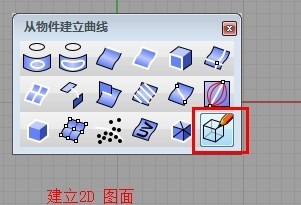

    以 2.jpg 这个物品为例，我们要画他们的三视图。则可直接用 “建立2D图面”命令。

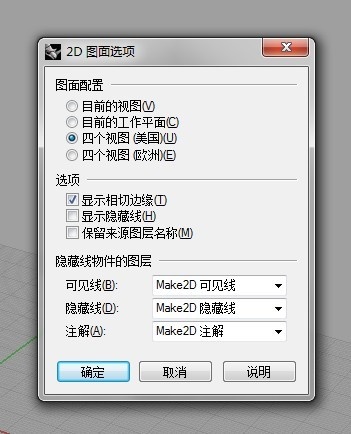

    在建立的过程中，我们会遇到这样的对话框 3.jpg ，默认为美国的四视图，其得到的结果如下

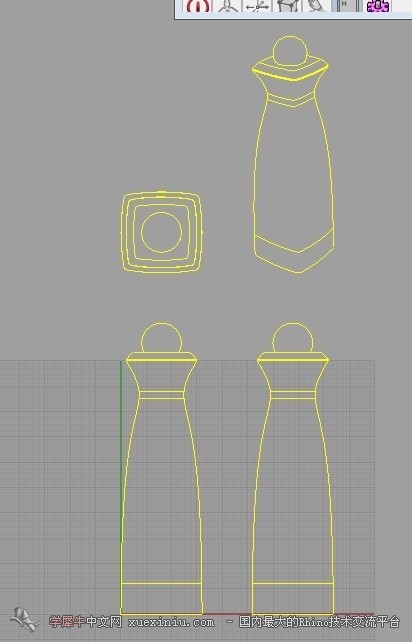

    4.jpg 其中这里的黄线是可以自己选择删除，留下自己的，然后JION好，导出成AI格式，在PS里编辑是路径格式，还是蛮方便，这样就方便大家做三视图 尺寸图等....  印象中尺寸也是可以跟着倒出去....

    当然，对话框里不同的选项也有不同的效果，好像也可以单独导出轮廓，大家可以慢慢摸索...
    0 回复

    举报

    蚂蚁动力 | 见习版主 | 发表于 2013-2-20 21:59:56
    3.jpg 关于这三个命令，个人觉得是犀牛建模质量的上升一个重要因素之一。因为这三个命令是对模型质量的检验和细节的修复有着必不可少的关系。
    如果你不常用，那么你应该不会要导入到Pro/e 进行二次编辑吧。
    第一个命令是 检验边缘工具 ，后面两个则是调整和修复边缘的工作。
    基本上第一个工具检查后没有毛病的时候，应该这个物体是个实体。

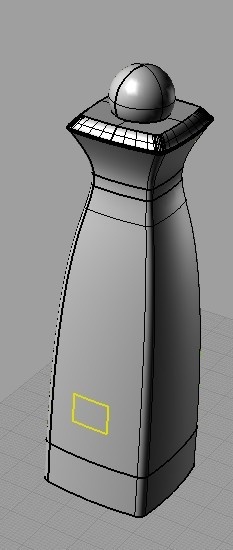

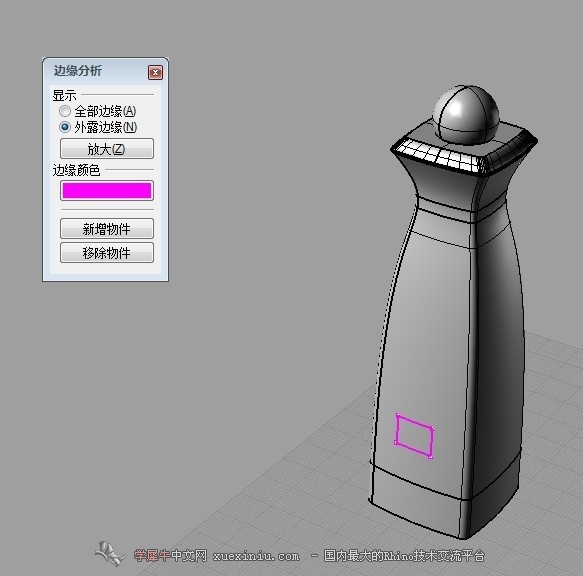

    拿上一个产品举个例子。假如我先把这个整体炸开，然后剩下一个部分不JOIN好。如图 1.jpg ，黄色部分就是我刻意没有JION在一起东西。然后我们用检查命令去检查一下这个物体，结果如图。 3.jpg 玫红色的就是检查出的 这个物体的外漏的边缘，表示这个物体是非实体，需要把紫色的去掉才能是实体。这个时候通常是JION，加盖 网格 ，或者我上面所说的命令。
    不过这里没有什么破面，或者复杂的细面，难以说明后面两个命令真正的作用，只有等以后我在工作或什么时候遇到建模的问题，我再来解释这个问题。
    注意这是个比较重要的工具....需要引起重视...
    0 回复

    举报

    蚂蚁动力 | 见习版主 | 发表于 2013-2-20 22:09:31
    蚂蚁动力 发表于 2013-1-31 17:05
    趁下班之前 再说两个命令  关于曲面里的
    一个是 取消修剪，一个是调整封闭曲面的缝合线。
    取消修剪主要是用 ...

    这个命令非常需要常用 ，引起重视
    0 回复

    举报

    蚂蚁动力 | 见习版主 | 发表于 2013-2-20 22:12:30
    (_≡_ω_≡_)_猫 发表于 2013-2-18 16:38
    还有其他命令呢~~求教啊LZ

    慢慢来 ...哈哈
